xilinx ZC706 在显示器上显示我们想显示的内容

用zc706有一段时间了，在让其显示，自己想显示的内容方面进行了，一段时间的尝试，终于有多收获，现在分享一些东西给大家，这块板子资料有点少，希望在大家的努力下能有所改观。
一、首先要进行电脑的配置及官方demo的下载
官方显示demo下载地址： https://wiki.analog.com/resources/fpga/xilinx/kc705/adv7511
注意：下载的时候要根据自己的vivado版本下载，我用买板子带的光盘按的vivado为2015.4 多以下载的程序为2016r1，这些注意内容及电脑参考配置可参考下面老哥的博客，他说的很清楚，我就不早赘述：
https://blog.youkuaiyun.com/RZJMPB/article/details/50212875?utm_source=blogxgwz0
注意：按这位老哥，配置最后我的tcl shell会出现几个warning ，这个对于我们的显示不产生大的影响，我现在显示器显示东西颜色有点色差，不知道跟这个有没有关系。
二、官方的例程中IMG_DATA

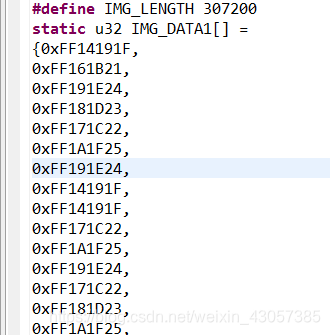

官方给的demo中，imdata是32位的，下图这种
在这里插入图片描述
如果你用我们经常的用的image2LCD来生成8位的数据也可以，不过要改一下显示函数，在cf_hdmi.c中对ddrvideowr函数做些修改（下面两个图中上面的为修改后的，下面的为官方demo）
