ELK日志系统架构

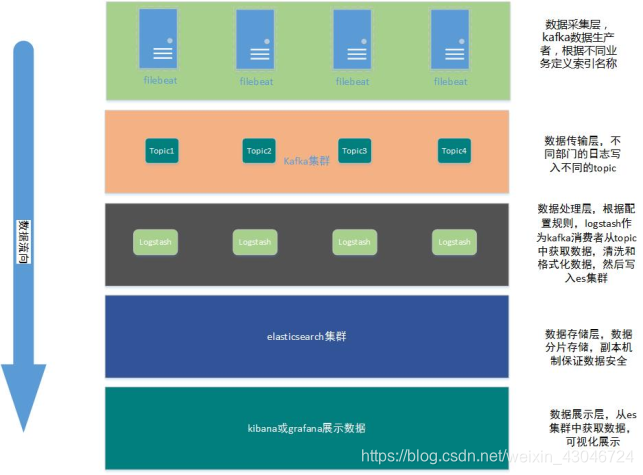

部署架构



数据采集层

这一层主要收集日志，也可以做一些简单的数据处理和过滤。通常有两种方式：

1. 、日志采集客户端监，比如filebeat、logstash、Flume、Logagent、rsyslog、fluentd等
2. 、直接从程序中将日志写入消息队列或es集群

消息队列

由于数据处理层中的logstash不能持久化存储数据，为防止异常时日志无法储存到es集群中，通常会加一层消息队列作为缓存和持久化存储数据，一般选择kafka或redis。

数据处理

日志写入es集群前，通常需要做一些数据处理，比如清理一些无效日志、对一些日志做格式化处理、根据不同的类型写入不同的索引等，由于这块可能比较消耗时间和性能，所以官方建议使用比较轻量级的filebeat来收集日志，将日志处理的操作放在服务端做。虽然logstash的功能十分强大，但是其缺点也一直然人诟病，就是在解析时对日志的消费速率会有很大影响。新版的es中针对这点也做了相应的策略，推出的ignest node可以用来处理数据。

数据存储

Es集群分布式存储数据，采用lucene作为其底层检索引擎，在上层提供了丰富的查询的api，方便快速查询想要的数据

数据展示

可以通过简单的配置kibana或grafana，就能图形化展示出es中存储的信息。也可以通过api的调用自己实现图形化的展示。
