Altium Designer如何导入Gerber模板

我们在设计完成后，准备输出Gerber的时候，有时候想用自己的Gerber模板导入PCB进行编辑，那么是如何设置导入的呢？其实导入Gerber模板跟导入其他的文件进入AD软件中的操作是一样的，换了一个文件的导入，有些同学就不知道怎么去操作了。那么，我们接下来以AD19为例，来编辑操作过程。

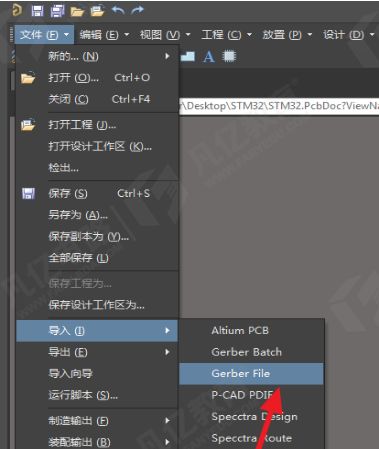

1、首先打开PCB，并且在文件-导入-Gerber fil，选择之后会弹出如下窗口界面：

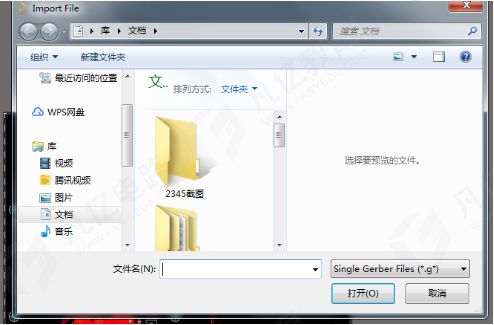

2、即弹出了我们导入文件的窗口，并在自己Gerber模板的位置找到模板，再将其打开：
