I2C总线及Linux下的I2C体系结构

一.I2C总线

I2C（内置集成电路）总线是由Philips开发的两线式串行总线，支持多主控模式，任何能够进行发送和接收的设备都可以成为主设备。
I2C是philips提出的外设总线。I2C只有两条线,一条串行数据线SDA,一条是时钟线SCL ，使用SCL，SDA这两根信号线就实现了设备之间的数据交互，它方便了工程师的布线。因此，I2C总线被非常广泛地应用在EEPROM，实时钟，小型LCD等设备与CPU的接口中。
总线空闲时，上拉电阻使SDA和SCL线都保持高电平。I2C设备上的串行数据线SDA接口电路是双向的，输出电路用于向总线上发送数据，输入电路用于接收总线上的数据。同样的，串行时钟线SCL也是双向的，作为控制总线数据传送的主机要通过SCL输出电路发送时钟信号，并检测总线上SCL上的电平以决定什么时候发送下一个时钟脉冲电平；作为接收主机命令的从设备需按总线上SCL的信号发送或接收SDA上的信号，它也可以向SCL线发送低电平信号以延长总线时钟信号周期。

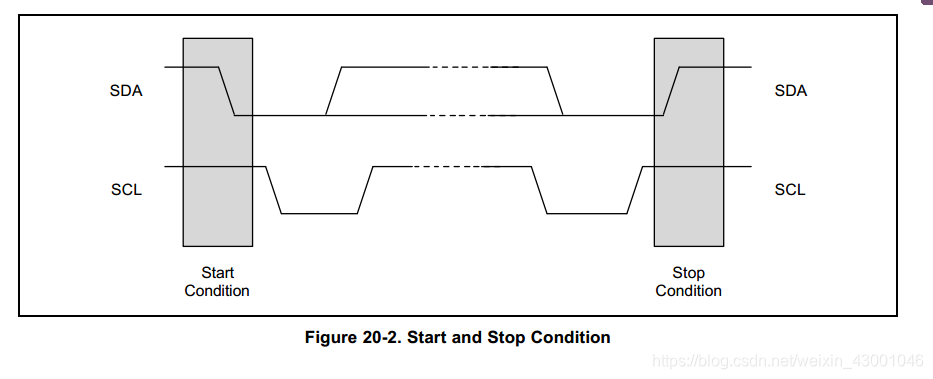

起始信号：当SCL为高期间，SDA由高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号。
停止信号：当SCL为高期间，SDA由低到高的跳变；停止信号也是一种电平跳变时序信号，而不是一个电平信号。

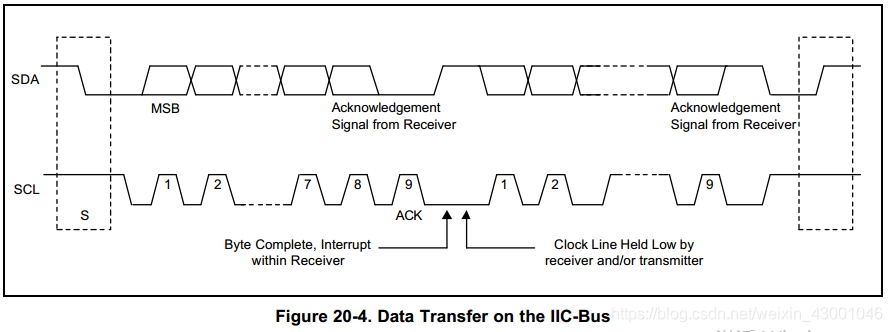

在开始信号之后i2c主设备便会开始发送数据，在发送数据期间，SCL为高时SDA必须保持稳定无变化，因为SCL为高时会采样数据。若此时SDA变化，可能导致误发结束信号而产生终止。也就是说SCL高，SDA保持稳定，则数据有效，SDA的改变只能发生在SCL的低电平期间。当然接收器每接收一个字节数据都会产生一个ACK回应信号，表示已经收到数据。

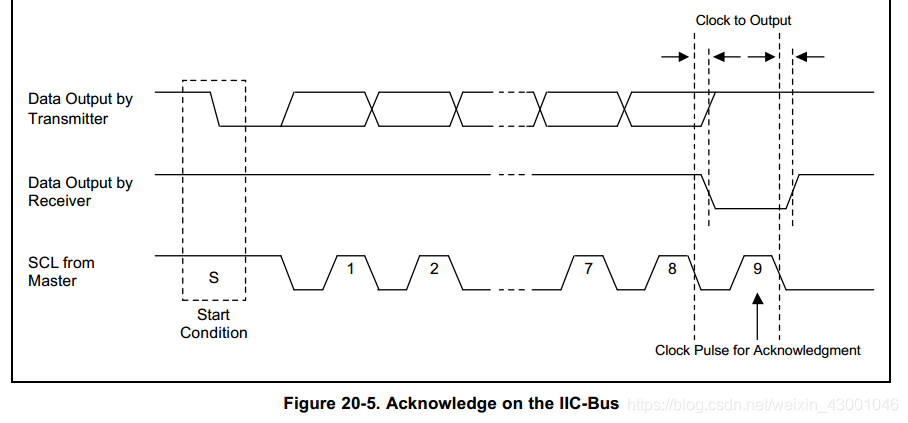

开始位和停止位都由I2C主设备产生。在选择从设备时，如果从设备是采用7位地址，则主设备在发起传输过程前，需先发送1字节的地址信息，前7位为设备地址，最后一位为读写标志。之后，每次传输的数据也是一个字节，从MSB位开始传输。每个字节传输完后，在SCL的第9个上升沿到来之前，接收方应该发出一个ACK位。SCL上的时钟脉冲由I2C主控方发出，在第8个时钟周期之后，主控方应该释放SDA，I2C总线的时序如下：

二、Linux下的I2C驱动体系结构

在linux系统中，I2C驱动由以下三部分组成：

1.I2C核心：
提供了I2C总线驱动和I2C设备驱动的注册和注销方法，I2C通信方法上层的、与具体适配器无关的代码以及探测设备、检测设备地址的上层代码等。
增加/删除i2c_adapter
int i2c_add_adapter(struct i2c_adapter *adapter)
int i2c_del_adapter(struct i2c_adapter *adap)
int i2c_register_driver(struct module *owner, struct i2c_driver *driver)
void i2c_del_driver(struct i2c_driver *driver)
i2c_client依附/脱离
int i2c_attach_client(struct i2c_client *client)
int i2c_detach_client(struct i2c_client *client)
I2C传输,发送和接收
int i2c_master_send(struct i2c_client *client,const char *buf ,int count)
int i2c_master_recv(struct i2c_client *client, char *buf ,int count)
int i2c_transfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num)
2.I2C总线驱动：
I2C总线驱动是对I2C硬件体系结构中适配器端的实现，适配器可由CPU控制，甚至可以集成在CPU内部。I2C总线驱动主要包括i2c_adapter数据结构和i2c_algorithm数据结构以及控制i2c适配器产生通信信号的函数。经由I2C总线驱动的代码，可以以主控方式产生开始位、停止位、读写周期，以及以从设备方式被读写、产生ACK等。
一个总线驱动用于支持一条特定的I2C总线的读写。一个总线驱动通常需要两个模块，struct i2c_adapter和struct i2c_algorithm来描述
I2C_adapter：构造一个对I2C core层接口的数据结构，并通过接口函数向I2C core注册一个控制器adapter。
i2c_algorithm：主要实现对I2C总线访问通信的具体算法。

3.I2C设备驱动：
I2C设备驱动是对I2C硬件体系结构中设备端的实现，I2C设备挂接在受CPU控制的I2C适配器上，通过I2C适配器与CPU交换数据。I2C设备驱动主要包括数据结构i2c_driver和i2c_client,这需要具体设备来实现其中的成员函数。

i2c_driver结构对应一套具体的驱动方法，例如：probe、remove、suspend等，需要自己申明。i2c_client数据结构由内核根据具体的设备注册信息自动生成，设备驱动根据硬件具体情况填充。具体使用下面介绍。
I2C 设备驱动具体实现放在在/drivers/i2c目录下chips文件夹。
i2c-dev.c：提供了用户层对I2C设备的访问，包括open，read，write，ioctl，release等常规文件操作，我们可以通过open函数打开 I2C的设备文件，通过ioctl函数设定要访问从设备的地址，然后可以通过 read和write或者ioctl函数完成对I2C设备的读写操作。
I2C_client：对应于真实的物理设
