UML，用例图

目的

用例图用来描述用户需求，它是从系统表面来描绘系统，他是描述系统的一个事物发展过程。

组成

执行者：人，系统或软件实体。只要能抽象成有许多动作的物体都可以是执行者
用例：用椭圆表示，名称可以在椭圆里或者椭圆下。它描述是一个用户需求。
关系：用一条链接二者的连线表示

关系

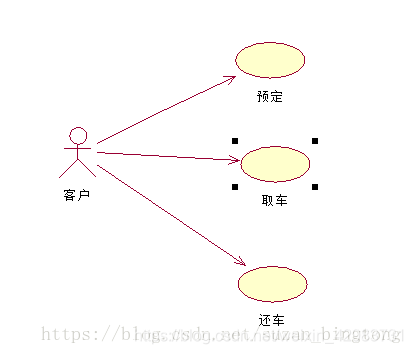

1. 关联关系：一般来说，箭头的尾部用来表示启动交互的一方，头部用来表示被启动的一方。不过箭头的解释容易把人弄晕，建议全部画成没有箭头就行了。例如苹果和篮子关系

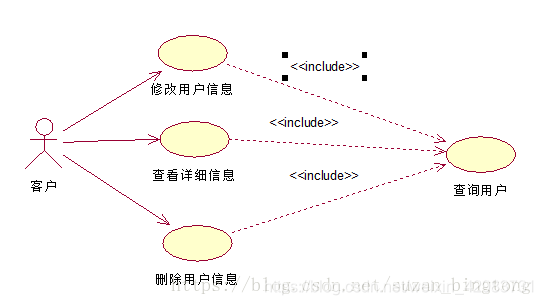

2. 包含关系：指的是其中一个用例（称作基础用例）的行为包含了另外一个用例（称作包含用例）的行为。例如多个苹果（小型用例）在一个篮子（大型用例）里。

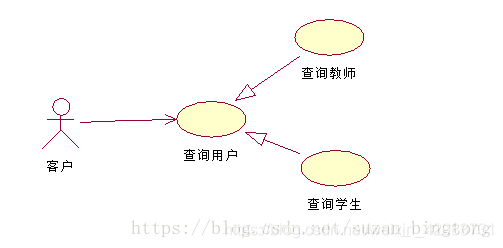

3. 泛化关系：一个用例可以被特别举例为一个或多个子用例，这被称为用例泛化。例如多个人（小型用例）从篮子（大型用例）里拿苹果。

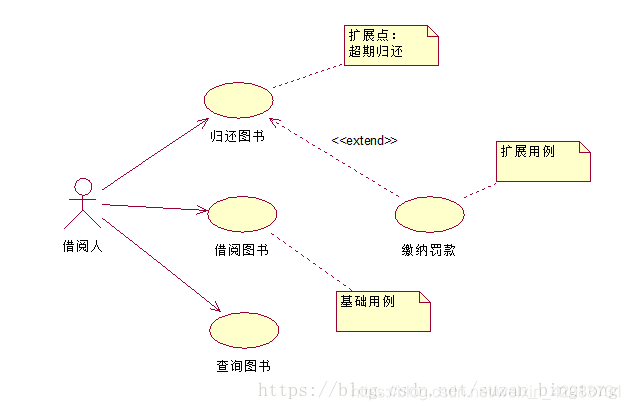

4. 扩展关系：扩展关系和和包含类似，扩展关系是把新行为插入到已有用例的方法。例如人去拿苹果吃先要洗（扩展用例）一下。
