ITU-RBT.656图像传输格式

1 656视频标准

参考：
1、http://www.360doc.com/content/12/1227/11/3478092_256539251.shtml
2、《NVP6158C_Datasheet_release_v00_20180901.pdf》

1.1 水平和垂直消隐

656格式的一帧图像如下图所示：

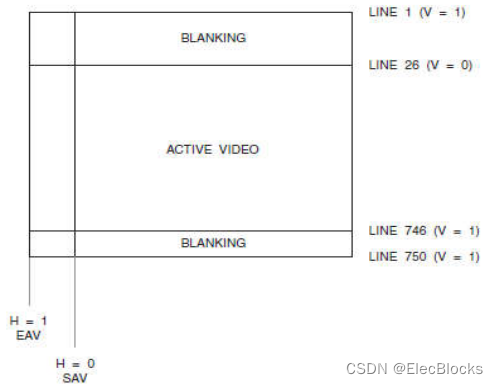

图1 一帧视频数据的格式
从上图可以看到有水平消隐区和垂直消隐区，所谓消隐区就是有效数据前的数据。
先来看垂直消隐区。先从上往下看，不是所有的行都有有效数据，1_26行和746750行是垂直消隐区，没有视频数据。不同分辨率垂直消隐区对应的行数不完全一样。上面图片是参考NVP6158C的pdf，分辨率是1280720，所以扣除垂直消隐区，有效数据的行数就是746-26 = 720行。而上面参考的链接中讲的是720576，垂直消隐区如下图：

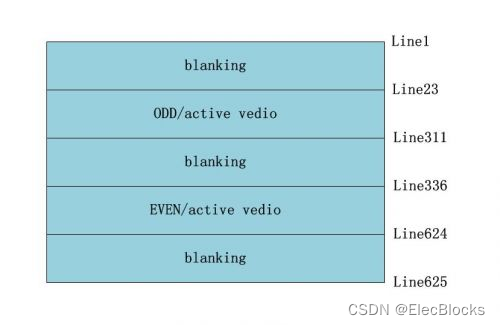

图2 720576分辨率的帧格式
有效视频数据的行数是624-336+（311-323） = 2882 = 576。
垂直行数据是否包含有效视频数据的标志是V，当V=0表示该行有有效视频数据，而V=1则表示该行
