labview元素同址操作结构

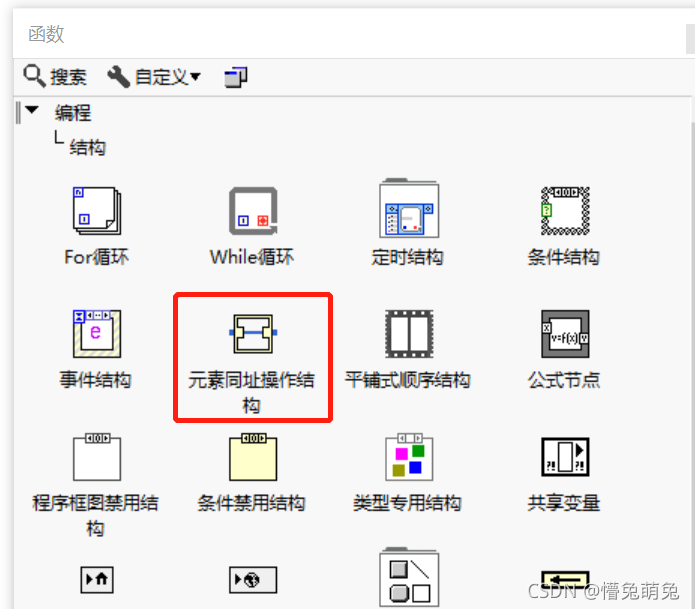

如下图所示，在编程-结构选项下可以找到元素同址操作结构，该结构可以改善内存和VI的效率。

在对数组、簇、或者波形数据元素进行操作时，labview编译器在内存中会复制和保存数据值，为避免元素数据备份，可以采用该结构。
在这里插入图片描述

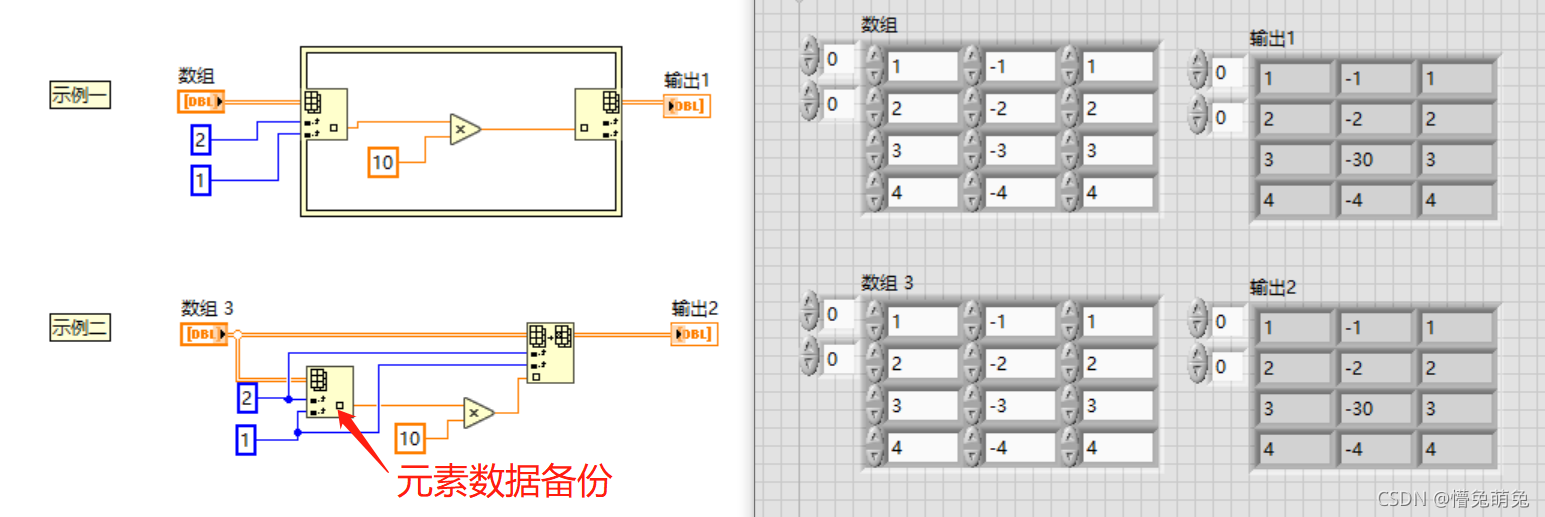

在下面的例子中，采用两种不同的方法来实现二维数组中第三行第二列元素的替换。

示例一采用元素同址操作结构，示例二未采用元素同址操作结构，结果是一样的，但提高了效率。

示例
除示例外，该结构可进行的操作还包括：

  1. 数组索引和替换
  2. 簇的绑定和解除绑定
  3. 波形的绑定和解除绑定
  4. 变体的缓存重用
  5. 任意元素的缓存重用
