引言

最近在学习流程引擎，以下是对流程引擎的知识总结，
学习来源教程地址：https://www.bilibili.com/video/BV1Ut411y7NT
参考博客:https://blog.youkuaiyun.com/qq_31776219/category_9268778.html
其他视频教程地址：https://www.bilibili.com/video/BV1H54y167gf?p=104

1.数据库

ACT_RE_*：’RE’代表 repository。带此前缀的表包含的是静态信息，如，流程定义、流程的资源（图片、规则，等）。
ACT_RU_*：’RU’代表 runtime。就是这个运行时的表存储着流程变量、用户任务、变量、作业，等中的运行时的数据。
ACT_ID_*：’ID’代表 identity。这些表包含着标识的信息，如用户、用户组、等等。
ACT_HI_*：’HI’代表history。就是这些表包含着历史的相关数据，如结束的流程实例、变量、任务、等等。
ACT_GE_*：普通数据，各种情况都使用的数据。

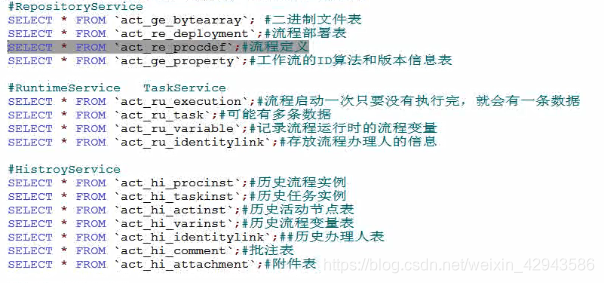

常用数据库
在这里插入图片描述

2.核心API

//必须创建activiti.cfg.xml  并配置好数据库的信息
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

//流程图的部署  修改  删除的服务器 act_ge_bytearray, act_re_deployment, act_re_model, act_re_procdef
RepositoryService repositoryService = processEngine.getRepositoryService();
//流程的运行 act_ru_event_subscr, act_ru_execution, act_ru_identitylink, act_ru_job, act_ru_task, act_ru_variable

RuntimeService runtimeService = processEngine.getRuntimeService();

TaskService taskService = processEngine.getTaskService();

//查询历史记录的服务器act_hi_actinst, act_hi_attachment, act_hi_comment, act_hi_detail, act_hi_identitylink, act_hi_procinst, act_hi_taskinst, act_hi_varinst
HistoryService historyService = processEngine.getHistoryService();

//页面表单的服务器[了解]
FormService formService = processEngine.getFormService();

//对工作流的用户管理的表的操作act_id_group, act_id_info, act_id_membership, act_id_user
IdentityService identityService = processEngine.getIdentityService();

//管理器
ManagementService managementService = processEngine.getManagementService();

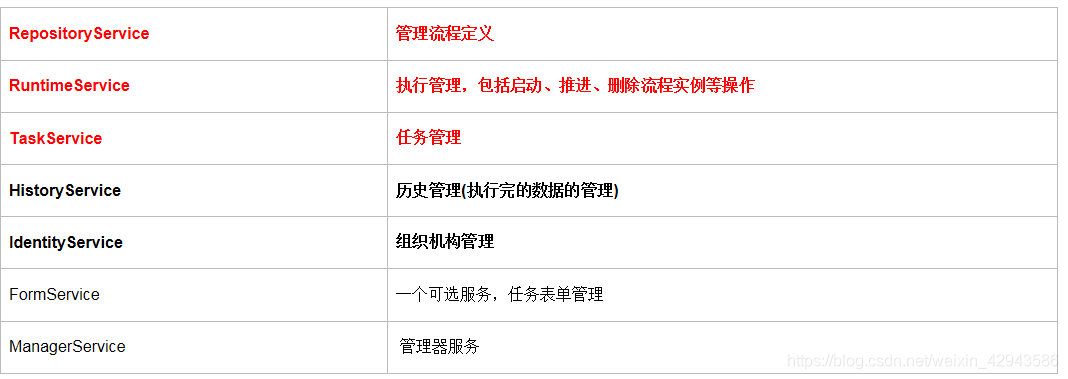

常用API
在这里插入图片描述

3.actiBPM

Idea下画流程图的工具,下载参考

4.流程变量

流程变量在整个工作流中扮演很重要的作用。例如：请假流程中有请假天数、请假原因等一些参数都为流程变量的范围。流程变量的作用域范围是只对应一个流程实例。也就是说各个流程实例的流程变量是不相互影响的。流程实例结束完成以后流程变量还保存在数据库中（存放到流程变量的历史表中）。
设置流程变量

TaskService taskService = this.processEngine.getTaskService();
String taskId = "5002";
taskService.setVariable(taskId,"请假原因","生病了");

获取流程变量

TaskService taskService = this.processEngine.getTaskService();
String taskId = "5002";
taskService.getVariable(taskId,"请假原因");

5.网关

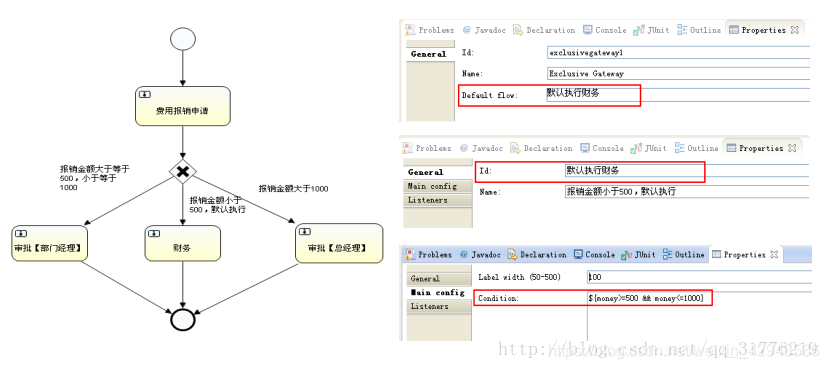

排他网关
1)一个排他网关对应一个以上的顺序流
2)由排他网关流出的顺序流都有个conditionExpression元素，在内部维护返回boolean类型的决策结果。
3)决策网关只会返回一条结果。当流程执行到排他网关时，流程引擎会自动检索网关出口，从上到下检索如果发现第一条决策结果为true或者没有设置条件的(默认为成立)，则流出。
4)如果没有任何一个出口符合条件，则抛出异常
5)使用流程变量，设置连线的条件，并按照连线的条件执行工作流，如果没有条件符合的条件，则以默认的连线离开。
在这里插入图片描述
并行网关
1）一个流程中流程实例只有1个，执行对象有多个
2）并行网关的功能是基于进入和外出的顺序流的：
分支(fork)：并行后的所有外出顺序流，为每个顺序流都创建一个并发分支。
汇聚(join)：所有到达并行网关，在此等待的进入分支，直到所有进入顺序流的分支都到达以后，流程就会通过汇聚网关。
3）并行网关的进入和外出都是使用相同节点标识
4）如果同一个并行网关有多个进入和多个外出顺序流，它就同时具有分支和汇聚功能。这时，网关会先汇聚所有进入的顺序流，然后再切分成多个并行分支。
5）并行网关不会解析条件。即使顺序流中定义了条件，也会被忽略。
并行网关不需要是“平衡的”（比如，对应并行网关的进入和外出节点数目不一定相等）。
在这里插入图片描述

5.Demo例子

activiti.cfg.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
	xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"
	xmlns:aop="http://www.springframework.org/schema/aop" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://www.springframework.org/schema/beans
	http://www.springframework.org/schema/beans/spring-beans.xsd
	http://www.springframework.org/schema/context
	http://www.springframework.org/schema/context/spring-context.xsd
	http://www.springframework.org/schema/tx
	http://www.springframework.org/schema/tx/spring-tx.xsd
	http://www.springframework.org/schema/aop
	http://www.springframework.org/schema/aop/spring-aop.xsd">

	<!-- <context:property-placeholder location="db.properties" system-properties-mode="FALLBACK"/> -->

	<!-- 配置数据源 -->
	<bean id="dataSource" class="org.springframework.jdbc.datasource.DriverManagerDataSource">
		<property name="driverClassName" value="com.mysql.jdbc.Driver"></property>
		<property name="url" value="jdbc:mysql://localhost:3306/activiti"></property>
		<property name="username" value="root"></property>
		<property name="password" value="root"></property>
	</bean>

   <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
   		<!-- <property name="jdbcDriver" value="com.mysql.jdbc.Driver"></property>
   		<property name="jdbcUrl" value="jdbc:mysql://localhost:3306/0705activiti"></property>
   		<property name="jdbcUsername" value="root"></property>
   		<property name="jdbcPassword" value="123456"></property> -->
   		<property name="dataSource" ref="dataSource"></property>
		<!--
		flase： 默认值。activiti在启动时，会对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常。
		true： activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建。
		create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）。
		drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）。 -->
   		<property name="databaseSchemaUpdate" value="true"></property>
   </bean>
</beans>

TestActiviti

package com.sxt.a_init;


import org.activiti.engine.*;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.task.Task;
import org.junit.Test;

import java.util.HashMap;
import java.util.List;
import java.util.Map;

/**
 * 流程引擎
 *
 * @author zhoufan
 */
public class TestActiviti {


    //得到流程引擎
    private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();


    /**
     * 部署流程
     */
    @Test
    public void intiTables2() {
        //得到流程部署的service
        RepositoryService repositoryService = this.processEngine.getRepositoryService();
        Deployment deploy = repositoryService.createDeployment()
                .name("hello")
                .addClasspathResource("hello.bpmn")
                .addClasspathResource("hello.png")
                .deploy();
        System.out.println("部署成功:流程部署ID：" + deploy.getId());
    }


    /**
     * 启动流程
     */
    @Test
    public void startProcess() {
        RuntimeService runtimeService = this.processEngine.getRuntimeService();
        String processDefinitionId = "myProcess_1:2:5004";
        runtimeService.startProcessInstanceById(processDefinitionId);
        System.out.println("流程启动成功");
    }

    /**
     * 查询任务
     */
    @Test
    public void findTask() {
        TaskService taskService = this.processEngine.getTaskService();
//        办理人
        String assignee = "zhangsan";
        List<Task> list = taskService.createTaskQuery().taskAssignee(assignee).list();
        if (null != list && list.size() > 0) {
            for (Task task : list) {
                System.out.println("任务ID:" + task.getId());
                System.out.println("流程实例ID:" + task.getProcessInstanceId());
                System.out.println("执行实例ID:" + task.getExecutionId());
                System.out.println("流程定义ID:" + task.getProcessDefinitionId());
                System.out.println("任务名称:" + task.getName());
                System.out.println("任务办理人:" + task.getAssignee());
                System.out.println("################################");
            }
        }
    }

    /**
     * 办理任务
     */
    @Test
    public void completeTask() {
        TaskService taskService = this.processEngine.getTaskService();
//        任务ID
        String taskId = "5002";
        taskService.complete(taskId);
        System.out.println("办理任务");
    }


    /**
     * 表单提交流程变量
     */
    @Test
    public void submit() {
        //页面表单的服务器
        FormService formService = this.processEngine.getFormService();
//        流程ID
        String processDefinitionId = "myProcess_1:1:4";
        Map map = new HashMap<String, Object>();
        map.put("name", "zhansan");
        map.put("day", "1");
        map.put("reason", "I think ill");
        formService.submitStartFormData(processDefinitionId, map);
        System.out.println("提交表单");
    }




}
