概述：

本文介绍DM8守护集群（主备）部署架构、实现原理和安装部署规划和步骤。

一、安装前准备

1.1 DM8守护集群架构介绍

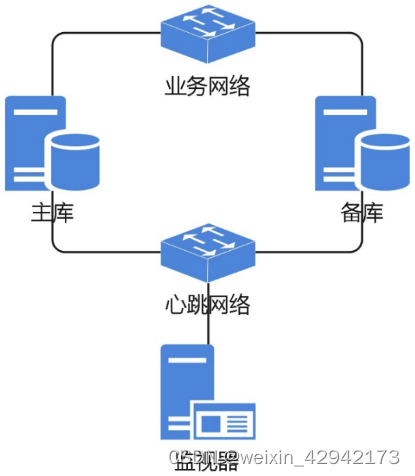

搭建的主备集群架构如下图：

在这里插入图片描述

1.2 守护集群原理

DM 数据守护 (Data Watch) 的实现原理简单：将主库（生产库）产生的 REDO 日志传输到备库，备库接收并重新应用 REDO 日志，从而实现备库与主库的数据同步。DM 数据守护的核心思想是监控数据库状态，获取主、备库数据同步情况，为 REDO 日志传输与重演过程中出现的各种异常情况提供一系列的解决方案。

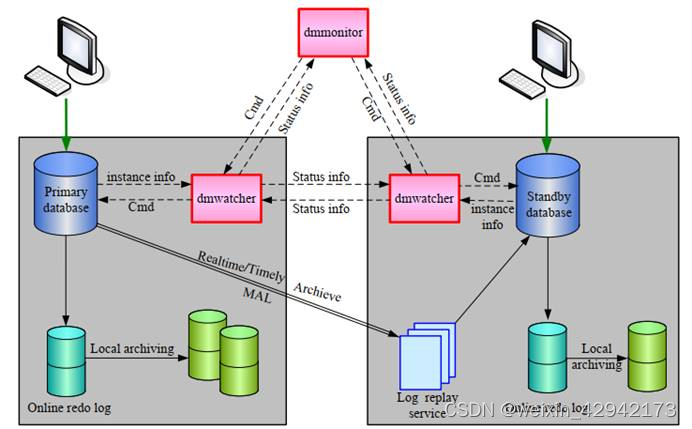

DM 数据守护系统主要由主库、备库、REDO 日志、REDO 日志传输、REDO 日志重演、守护进程 (dmwatcher)、监视器 (dmmonitor) 组成，如下图所示：
在这里插入图片描述

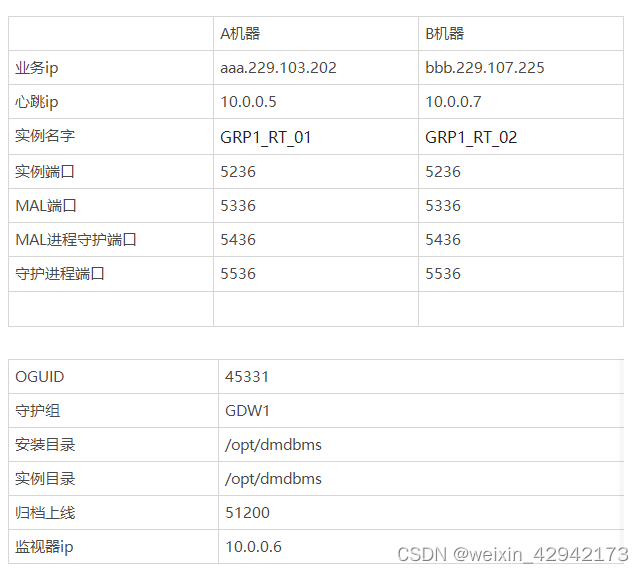

1.3 集群规划

集群规划见如下表格：
在这里插入图片描述

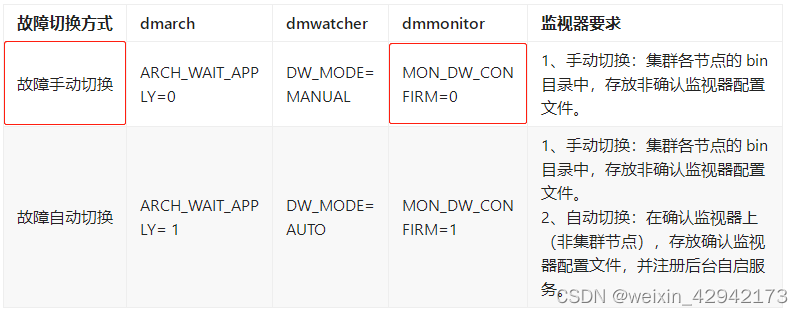

1.4 切换模式说明

本次部署为手工切换，监视器为非确认监视器,见下面表格红色框标注。
在这里插入图片描述

1.5 环境准备

注意：A,B,C机器需要参考单机部署进行数据库软件安装，安装目录和实例目录参考上面集群目录规划，每个服务器都是按照典型安装选项安装。
A机器和B机器分别是主、备库，C机器是监视器。

在Linux环境以命令行方式部署DM8(达梦8)单机版

初始化实例:
A机器：

[dmdba@~]$ /opt/dmdbms/bin/dminit PATH=/opt/dmdbms/data/ INSTANCE_NAME=GRP1_RT_01 PAGE_SIZE=32 EXTENT_SIZE=32 LOG_SIZE=2048

B机器：

[dmdba@~]$ /opt/dmdbms/bin/dminit PATH=/opt/dmdbms/data/ INSTANCE_NAME=GRP1_RT_02 PAGE_SIZE=32 EXTENT_SIZE=32 LOG_SIZE=2048

C机器仅是部署完数据库软件即可。

二、守护集群安装部署

2.1 配置 A 机器

2.1.1 备份数据

[dmdba@~]$  BACKUP DATABASE BACKUPSET '/opt/dmdbms/data/DAMENG/bak/BACKUP_FILE';

2.1.2 修改 dmarch.ini

[dmdba@~]$ vi /opt/dmdbms/data/DAMENG/dmarch.ini
ARCH_WAIT_APPLY            = 0   #0：高性能 1：事务一致
[ARCHIVE_LOCAL]
ARCH_TYPE                = LOCAL  #本地归档类型
ARCH_DEST                = /opt/dmdbms/data/DAMENG/arch/  #本地归档存放路径
ARCH_FILE_SIZE           = 1024  #单个归档大小，单位 MB
ARCH_SPACE_LIMIT         = 51200  #归档上限，单位 MB
[ARCHIVE_REALTIME1]
ARCH_TYPE                = REALTIME  #实时归档类型
ARCH_DEST                = GRP1_RT_02  #实时归档目标实例名

2.1.3 创建 dmmal.ini

[dmdba@~]$ vi /opt/dmdbms/data/DAMENG/dmmal.ini

MAL_CHECK_INTERVAL         = 10  #MAL 链路检测时间间隔
MAL_CONN_FAIL_INTERVAL     = 10  #判定 MAL 链路断开的时间
MAL_TEMP_PATH              = /opt/dmdbms/data/malpath/  #临时文件目录
MAL_BUF_SIZE               = 512  #单个 MAL 缓存大小，单位 MB
MAL_SYS_BUF_SIZE           = 2048  #MAL 总大小限制，单位 MB
MAL_COMPRESS_LEVEL         = 0  #MAL 消息压缩等级，0 表示不压缩

[MAL_INST1]
MAL_INST_NAME            = GRP1_RT_01  #实例名，和 dm.ini 的 INSTANCE_NAME 一致
MAL_HOST                 = 10.0.0.5  #MAL 系统监听 TCP 连接的 IP 地址
MAL_PORT                 = 5336  #MAL 系统监听 TCP 连接的端口
MAL_INST_HOST            = aaa.229.103.202  #实例的对外服务 IP 地址
MAL_INST_PORT            = 5236  #实例对外服务端口，和 dm.ini 的 PORT_NUM 一致
MAL_DW_PORT              = 5436  #实例对应的守护进程监听 TCP 连接的端口
MAL_INST_DW_PORT         = 5536  #实例监听守护进程 TCP 连接的端口

[MAL_INST2]
MAL_INST_NAME            = GRP1_RT_02
MAL_HOST                 = 10.0.0.7
MAL_PORT                 = 5336
MAL_INST_HOST            = bbb.229.107.225
MAL_INST_PORT            = 5236
MAL_DW_PORT              = 5436
MAL_INST_DW_PORT         = 5536

2.1.4 创建 dmwatcher.ini

[dmdba@~]$ vi /opt/dmdbms/data/DAMENG/dmwatcher.ini

[GRP1]
DW_TYPE                  = GLOBAL  #全局守护类型
DW_MODE                  = AUTO  #MANUAL：故障手切 AUTO：故障自切
DW_ERROR_TIME            = 20  #远程守护进程故障认定时间
INST_ERROR_TIME          = 20  #本地实例故障认定时间
INST_RECOVER_TIME        = 60  #主库守护进程启动恢复的间隔时间
INST_OGUID               = 45331  #守护系统唯一 OGUID 值
INST_INI                 = /opt/dmdbms/data/DAMENG/dm.ini  #dm.ini 文件路径
INST_AUTO_RESTART        = 1  #打开实例的自动启动功能
INST_STARTUP_CMD         = /opt/dmdbms/bin/dmserver  #命令行方式启动
RLOG_SEND_THRESHOLD      = 0  #指定主库发送日志到备库的时间阈值，默认关闭
RLOG_APPLY_THRESHOLD     = 0  #指定备库重演日志的时间阈值，默认关闭

2.1.5 拷贝备份文件

##拷贝备份文件到 B 机器
[dmdba@~]$ scp -r /opt/dmdbms/data/DAMENG/bak/BACKUP_FILE dmdba@10.0.0.7:/opt/dmdbms/data/DAMENG/bak

2.1.6 注册服务

[root@~]# /opt/dmdbms/script/root/dm_service_installer.sh -t dmserver -p GRP1_RT_01 -dm_ini /opt/dmdbms/data/DAMENG/dm.ini -m mount
[root@~]# /opt/dmdbms/script/root/dm_service_installer.sh -t dmwatcher -p Watcher -watcher_ini /opt/dmdbms/data/DAMENG/dmwatcher.ini

2.2 配置 B 机器

2.2.1 恢复数据

[dmdba@~]$ /opt/dmdbms/bin/dmrman CTLSTMT="RESTORE DATABASE '/opt/dmdbms/data/DAMENG/dm.ini' FROM BACKUPSET '/opt/dmdbms/data/DAMENG/bak/BACKUP_FILE'"
[dmdba@~]$ /opt/dmdbms/bin/dmrman CTLSTMT="RECOVER DATABASE '/opt/dmdbms/data/DAMENG/dm.ini' FROM BACKUPSET '/opt/dmdbms/data/DAMENG/bak/BACKUP_FILE'"
[dmdba@~]$ /opt/dmdbms/bin/dmrman CTLSTMT="RECOVER DATABASE '/opt/dmdbms/data/DAMENG/dm.ini' UPDATE DB_MAGIC"

2.2.2 替换 dmarch.ini

[dmdba@~]$ vi /opt/dmdbms/data/DAMENG/dmarch.ini
ARCH_WAIT_APPLY            = 0  #0：高性能  1：事务一致
[ARCHIVE_LOCAL]
ARCH_TYPE                = LOCAL  #本地归档类型
ARCH_DEST                = /opt/dmdbms/data/DAMENG/arch/  #本地归档存放路径
ARCH_FILE_SIZE           = 1024  #单个归档大小，单位 MB
ARCH_SPACE_LIMIT         = 51200  #归档上限，单位 MB
[ARCHIVE_REALTIME1]
ARCH_TYPE                = REALTIME  #实时归档类型
ARCH_DEST                = GRP1_RT_01  #实时归档目标实例名

2.2.3 配置 dm.ini、dmmal.ini 和 dmwatcher.ini

在 B 机器上配置备库的实例名为 GRP1_RT_02，dm.ini 参数修改如下：

INSTANCE_NAME  = GRP1_RT_02
PORT_NUM = 5236                               #数据库实例监听端口
DW_INACTIVE_INTERVAL = 60              #接收守护进程消息超时时间
ALTER_MODE_STATUS = 0                     #不允许手工方式修改实例模式/状态/OGUID
ENABLE_OFFLINE_TS  = 2                      #不允许备库 OFFLINE 表空间
MAL_INI = 1                                           #打开 MAL 系统
ARCH_INI = 1                                         #打开归档配置
RLOG_SEND_APPLY_MON = 64             #统计最近 64 次的日志重演信息

配置 dmmal.ini 和 dmwatcher.ini
B 机器里 dmmal.ini、dmwatcher.ini 与 A 机器 GRP1_RT_01 的 dmmal.ini、dmwatcher.ini 相同，参照 A 机器 dmmal.ini、dmwatcher.ini 文件进行配置。
或者在A机器直接将两个配置文件scp到B机器。

[dmdba@~]$scp  /opt/dmdbms/data/DAMENG/dmmal.ini  dmdba@10.0.0.7:/opt/dmdbms/data/DAMENG/
[dmdba@~]$scp  /opt/dmdbms/data/DAMENG/dmwatcher.ini dmdba@10.0.0.7:/opt/dmdbms/data/DAMENG/xxx

2.2.4 注册服务

[root@~]# /opt/dmdbms/script/root/dm_service_installer.sh -t dmserver -p GRP1_RT_02 -dm_ini /opt/dmdbms/data/DAMENG/dm.ini -m mount
[root@~]# /opt/dmdbms/script/root/dm_service_installer.sh -t dmwatcher -p Watcher -watcher_ini /opt/dmdbms/data/DAMENG/dmwatcher.ini

2.3 配置C机器–监视器

2.3.1 创建 dmmonitor.ini

先创建日志目录/opt/dmdbms/log2,否则后面前台启动监视服务会报错。

[dmdba@~]$ mkdir /opt/dmdbms/log2
[dmdba@~]$ vi /opt/dmdbms/bin/dmmonitor.ini
MON_DW_CONFIRM             = 0  #0：非确认（故障手切） 1：确认（故障自切）
MON_LOG_PATH               = /opt/dmdbms/log2  #监视器日志文件存放路径
MON_LOG_INTERVAL           = 60  #每隔 60s 定时记录系统信息到日志文件
MON_LOG_FILE_SIZE          = 512  #单个日志大小，单位 MB
MON_LOG_SPACE_LIMIT        = 2048  #日志上限，单位 MB
[GRP1]
MON_INST_OGUID           = 45331  #组 GRP1 的唯一 OGUID 值
MON_DW_IP                = 10.0.0.5:5436  #IP 对应 MAL_HOST，PORT 对应 MAL_DW_PORT
MON_DW_IP                = 10.0.0.7:5436

2.3.2 注册服务

[root@~]# /opt/dmdbms/script/root/dm_service_installer.sh -t dmmonitor -p Monitor -monitor_ini /opt/dmdbms/bin/dmmonitor.ini

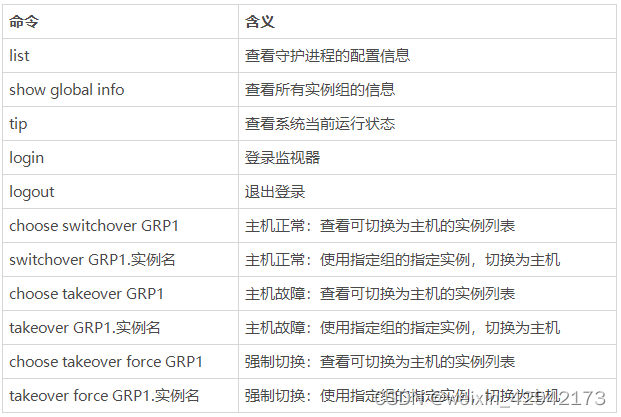

2.3.3 监视器使用

在这里插入图片描述

2.4 启动服务及查看信息

2.4.1 启动数据库并修改参数

注意：disql连接地址是127.0.0.1

##A 机器
[dmdba@~]$ /opt/dmdbms/bin/DmServiceGRP1_RT_01 start
[dmdba@~]$ /opt/dmdbms/bin/disql SYSDBA/SYSDBA@127.0.0.1:5236
SQL> SP_SET_OGUID(45331);
SQL> ALTER DATABASE PRIMARY;

##B 机器
[dmdba@~]$ /opt/dmdbms/bin/DmServiceGRP1_RT_02 start
[dmdba@~]$ /opt/dmdbms/bin/disql SYSDBA/SYSDBA@127.0.0.1:5236
SQL> SP_SET_OGUID(45331);
SQL> ALTER DATABASE STANDBY;

2.4.2 启动守护进程

##A/B机器
[dmdba@~]$ /opt/dmdbms/bin/DmWatcherServiceWatcher start

2.4.3 启动监视器

##C机器
##后台启动
[dmdba@~]$ /opt/dmdbms/bin/DmMonitorServiceMonitor start
##前台启动
[dmdba@~]$ /opt/dmdbms/bin/dmmonitor /opt/dmdbms/bin/dmmonitor.ini

2.5 启停集群

##启动
##A/B 机器
[dmdba@~]$ /opt/dmdbms/bin/DmWatcherServiceWatcher start
##停止
##A/B机器
[dmdba@~]$ /opt/dmdbms/bin/DmWatcherServiceWatcher stop
##A 机器
[dmdba@~]$ /opt/dmdbms/bin/DmServiceGRP1_RT_01 stop
##B机器
[dmdba@~]$ /opt/dmdbms/bin/DmServiceGRP1_RT_02 stop

三、查看集群状态和验证数据同步

3.1 查看集群状态是否正常

启动监视器前台服务查看

[dmdba@~]$ /opt/dmdbms/bin/dmmonitor /opt/dmdbms/bin/dmmonitor.ini

登陆监视器，执行show命令，查看集群状态如下：

show
2023-07-02 12:50:53
#================================================================================#
GROUP            OGUID       MON_CONFIRM     MODE            MPP_FLAG
GRP1             45331       FALSE           AUTO            FALSE


<<DATABASE GLOBAL INFO:>>
DW_IP               MAL_DW_PORT  WTIME                WTYPE     WCTLSTAT  WSTATUS        INAME            INST_OK   N_EP  N_OK  ISTATUS     IMODE     DSC_STATUS     RTYPE     RSTAT
10.0.0.5            5436         2023-07-02 12:50:52  GLOBAL    VALID     OPEN           GRP1_RT_01       OK        1     1     OPEN        PRIMARY   DSC_OPEN       REALTIME  VALID

EP INFO:
INST_IP             INST_PORT  INST_OK   INAME            ISTATUS     IMODE     DSC_SEQNO  DSC_CTL_NODE RTYPE     RSTAT    FSEQ            FLSN            CSEQ            CLSN            DW_STAT_FLAG
221.229.103.202     5236       OK        GRP1_RT_01       OPEN        PRIMARY   0          0            REALTIME  VALID    26799           59854           26799           59854           NONE

<<DATABASE GLOBAL INFO:>>
DW_IP               MAL_DW_PORT  WTIME                WTYPE     WCTLSTAT  WSTATUS        INAME            INST_OK   N_EP  N_OK  ISTATUS     IMODE     DSC_STATUS     RTYPE     RSTAT
10.0.0.7            5436         2023-07-02 12:50:52  GLOBAL    VALID     OPEN           GRP1_RT_02       OK        1     1     OPEN        STANDBY   DSC_OPEN       REALTIME  VALID

EP INFO:
INST_IP             INST_PORT  INST_OK   INAME            ISTATUS     IMODE     DSC_SEQNO  DSC_CTL_NODE RTYPE     RSTAT    FSEQ            FLSN            CSEQ            CLSN            DW_STAT_FLAG
221.229.107.225     5236       OK        GRP1_RT_02       OPEN        STANDBY   0          0            REALTIME  VALID    4763            59853           4763            59853           NONE

DATABASE(GRP1_RT_02) APPLY INFO FROM (GRP1_RT_01), REDOS_PARALLEL_NUM (1), WAIT_APPLY[FALSE]:
DSC_SEQNO[0], (RSEQ, SSEQ, KSEQ)[26798, 26798, 26799], (RLSN, SLSN, KLSN)[59853, 59853, 59854], N_TSK[0], TSK_MEM_USE[512]
REDO_LSN_ARR: (59853)

显示机器A为主库，机器B为备库，4个INST_OK，2个open，集群状态是正常状态。

3.2 验证数据是否能正常同步

A机器登陆disql执行下面创建表test和插入数据操作：

[dmdba@~]$ /opt/dmdbms/bin/disql SYSDBA/SYSDBA@127.0.0.1:5236
create table test (a int );
insert into test values (1);
insert into test values (0);
insert into test values (2);
insert into test values (3);
insert into test values (4);
commit;

B机器登陆disql执行下面查询表test：

[dmdba@ ~]$ /opt/dmdbms/bin/disql SYSDBA/SYSDBA@127.0.0.1:5236
服务器[127.0.0.1:5236]:处于备库打开状态
登录使用时间 : 2.300(ms)
disql V8
SQL> select * from test;

行号     A
---------- -----------
1          1
2          0
3          2
4          3
5          4

在B机器登陆数据库查看表test，发现在A集群的创建的表和插入数据已经同步到了B机器，说明集群同步正常。

四、dm_svc.conf 配置

dm_svc.conf 是使用达梦数据库时非常重要的配置文件，它包含了达梦各接口和客户端工具所需要配置的一些参数。通过它可以实现达梦各种集群的读写分离和均衡负载，且必须和接口/客户端工具位于同一台机器上才能生效。
初始 dm_svc.conf 文件由达梦安装时自动生成。不同的平台生成目录有所不同，注意相应访问用户需要对该文件有读取权限。
32 位的 DM 安装在 Win32 操作平台下，此文件位于 %SystemRoot%\system32 目录；
64 位的 DM 安装在 Win64 操作平台下，此文件位于 %SystemRoot%\system32 目录；
32 位的 DM 安装在 Win64 操作平台下，此文件位于 %SystemRoot%\SysWOW64 目录；
在 Linux 平台下，此文件位于 /etc 目录。

下面以linux举例：

4.1 linux 配置

以当前集群配置dm_svc.conf文件，在机器A的配置如下：

[root@~etc]# cat dm_svc.conf
##以#开头的行表示是注释#
##全局配置区
TIME_ZONE=(480)
LANGUAGE=(cn)
DMHA=(221.229.103.202:5236,221.229.107.225:5236)
##服务配置
[DMHA]
SWITCH_TIMES=(3)
SWITCH_INTERVAL=(100)
LOGIN_MODE=(1)
[root@owumvyu4iuuzaxxp-0003 etc]#

在机器A连接数据库：

[dmdba@~]$ disql SYSDBA/SYSDBA@DMHA
服务器[221.229.103.202:5236]:处于主库打开状态
登录使用时间 : 2.986(ms)
disql V8
SQL>
SQL> quit
