Matlab数据可视化

一、一个二元实数坐标（x,y）就可以对应平面上的一个点，一组的话[(x1,y1),(x2,y2),…(xn,yn)]就可以表示出平面上的一组点。

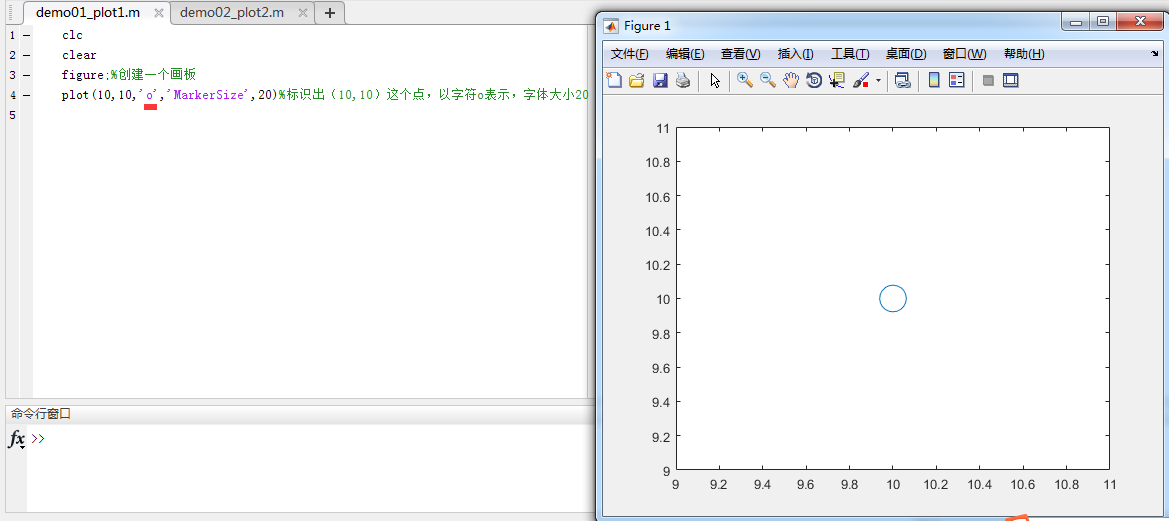

1、画一个简单的点

2、画一组点

二、matlab无法对无限区级上的数据可视化，因此无法画出真正的连续函数，可采用以下方法解决：
1.对离散区间进行更细的划分，逐步趋近函数的连续变化特性，直到达到视觉上的连续效果。
2.把每2个离散点用直线连接，以每2个离散点之间的直线来近似表示两个点间的函数特性。

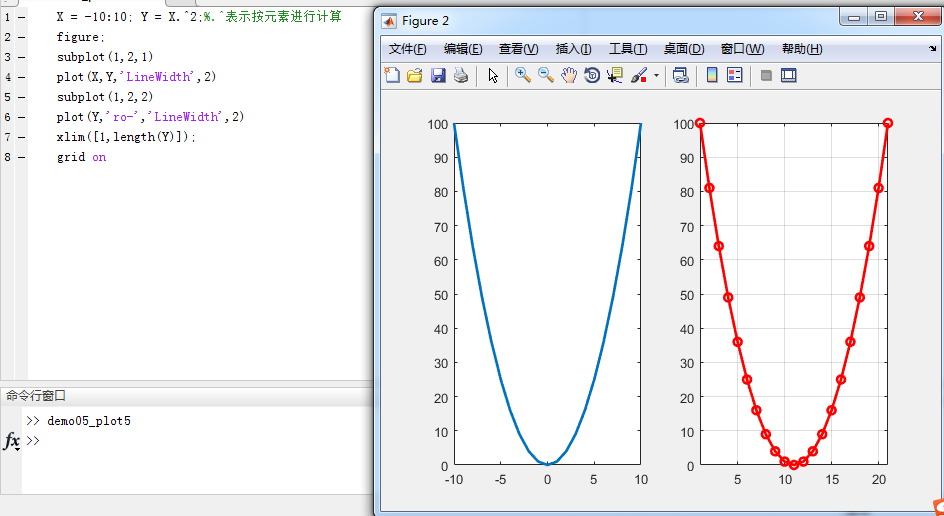

三、利用matlab绘制函数

注意：e是自然常数，eX在matlab中写为exp（x）

四、图像绘制基本步骤总结
1.数据准备 产生自变量采样向量，计算相应的函数值向量。

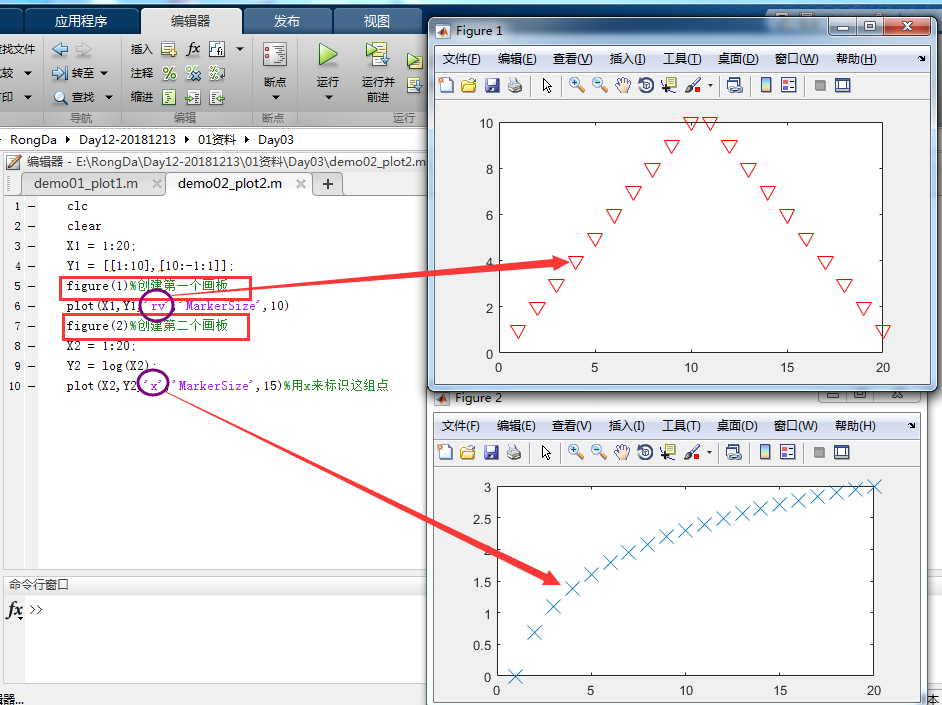

2.选定图像窗口及子窗口 在默认情况下，matlab系统绘制的图像为figure（1），figure（2），figure（3）…
3.调用绘制函数绘制图像，例如plot
4.设置坐标轴的范围、刻度及坐标网格
5.利用对象属性值或者图形窗口工具栏设置线性、标记类型及大小等。

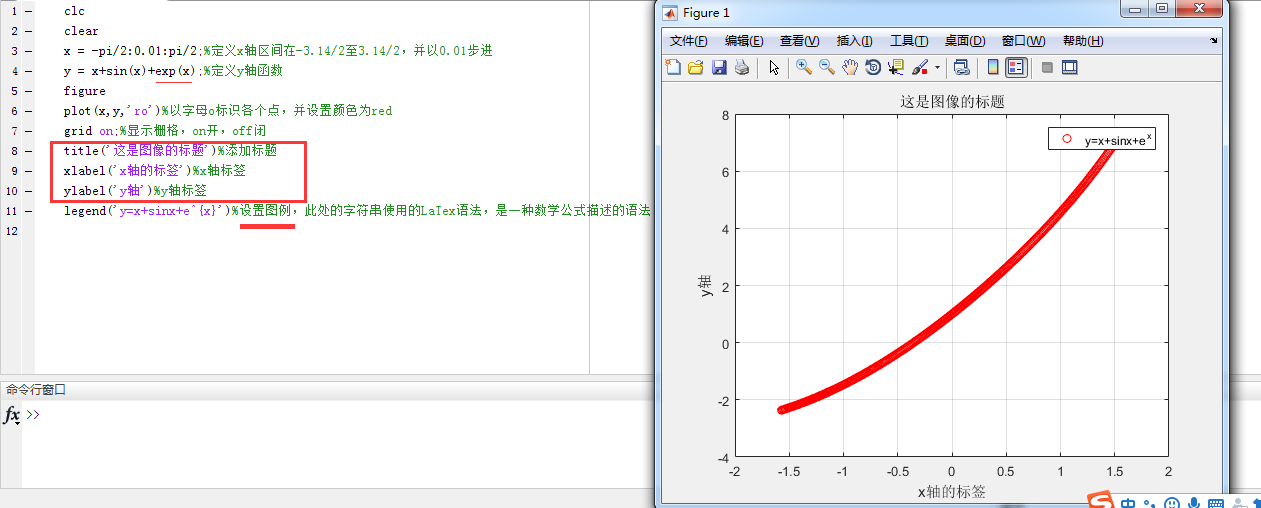

6.添加图形注释，例如图名、图例及文字说明。
7.图形的导出及打印

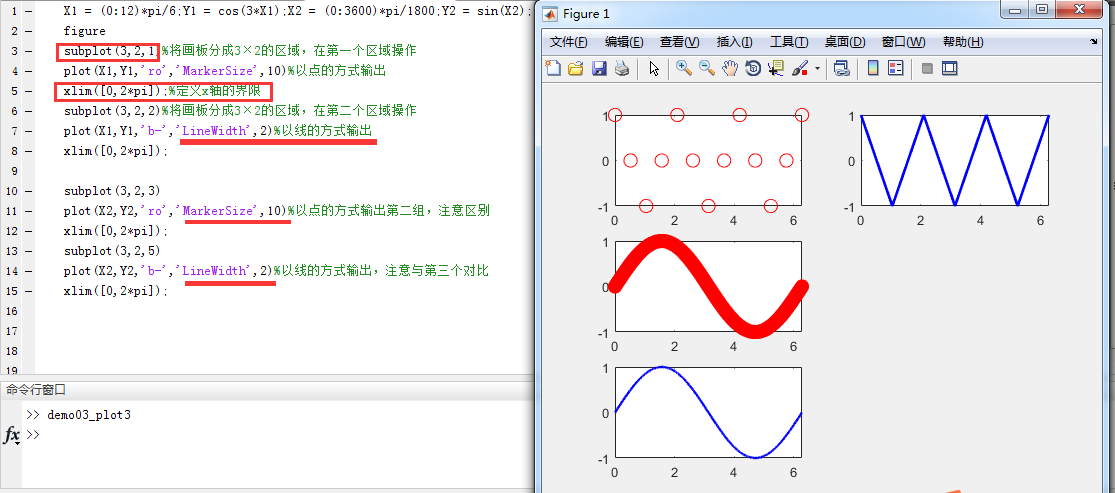

五、plot函数
1.plot（x,y） 以xx轴为横坐标，y轴为纵坐标。按照坐标（x,y）的有序排列绘制
2.plot（y） 其中y为一维实数数组，以1：n为横坐标，yj为纵坐标绘制。

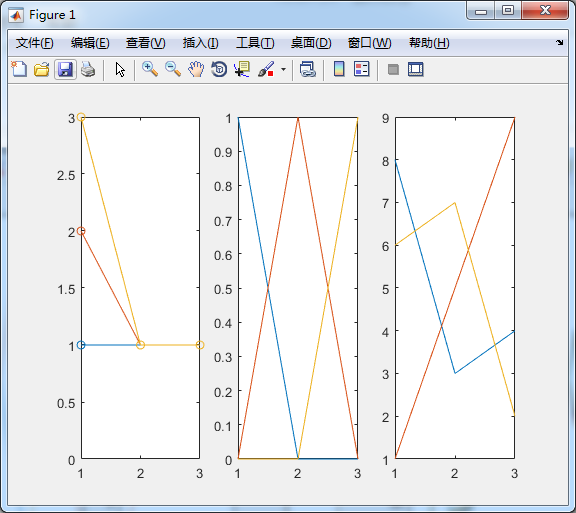

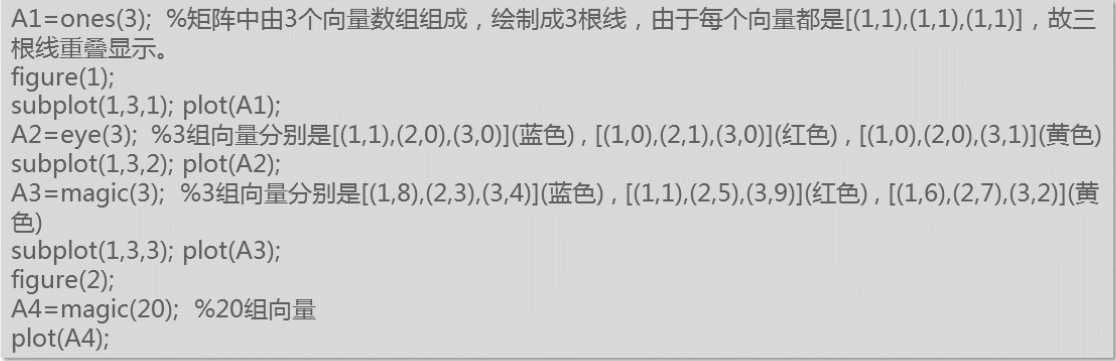

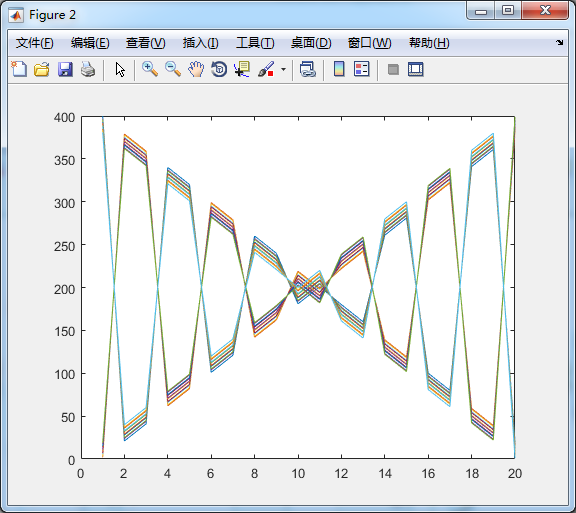

3.plot（A） 绘制矩阵A 的列对它下标的图像。对m×n的矩阵A，有n个含有m个元素的数对，或是n条有m个点的曲线，且这n条曲线均采用不同颜色绘制而成。

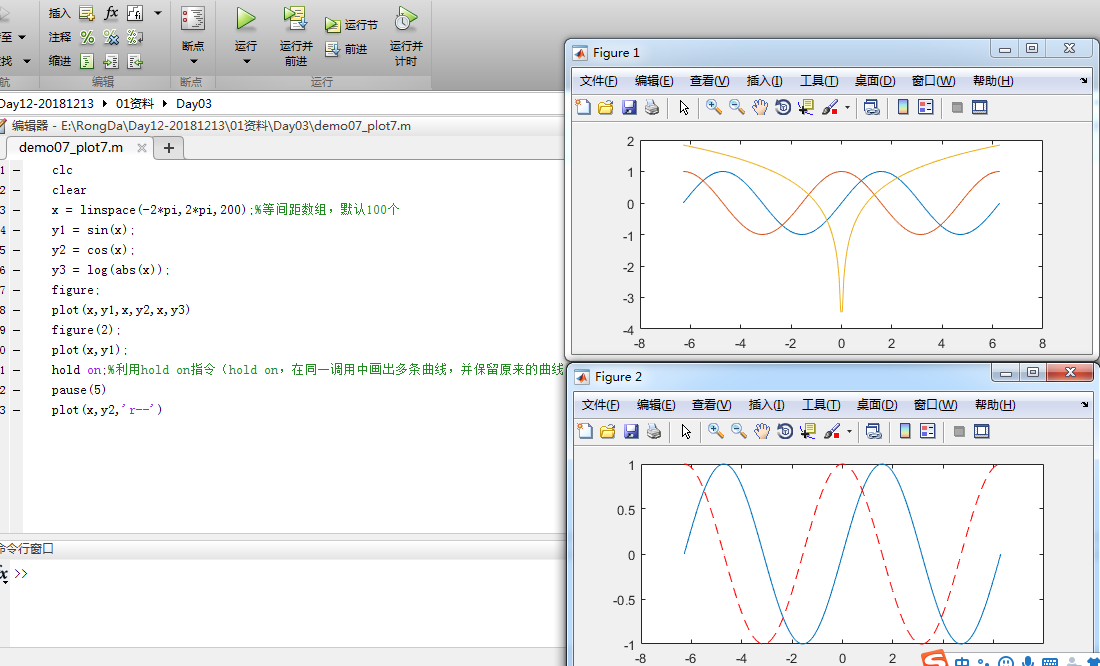

4.plot（x,y1,x,y2,…） 以公共的x元素为横坐标值，以y1,y2,…元素为纵坐标绘制多条曲线。

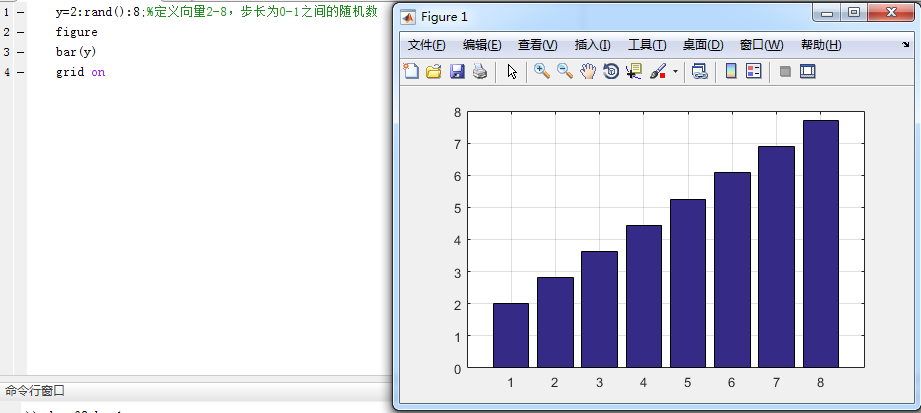

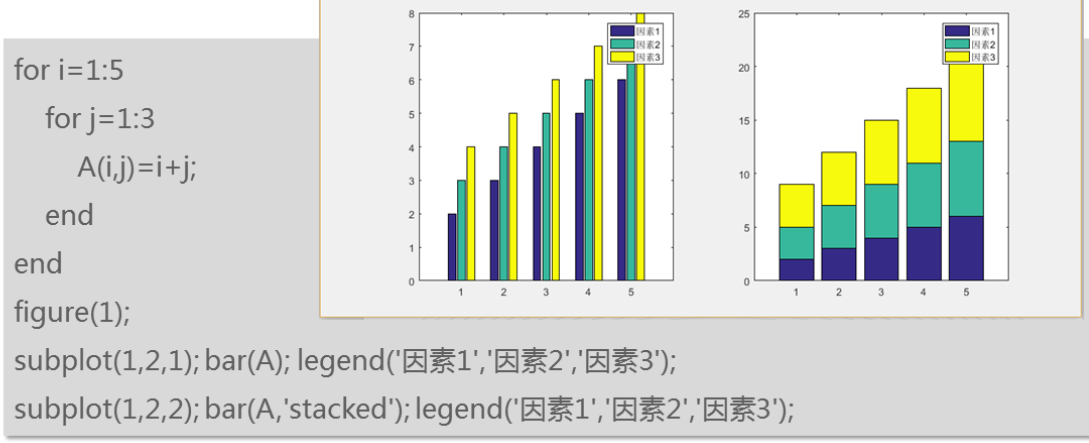

六、bar函数
bar函数用于绘制二维垂直条形图显示向量或矩阵中的值。

堆叠条形图

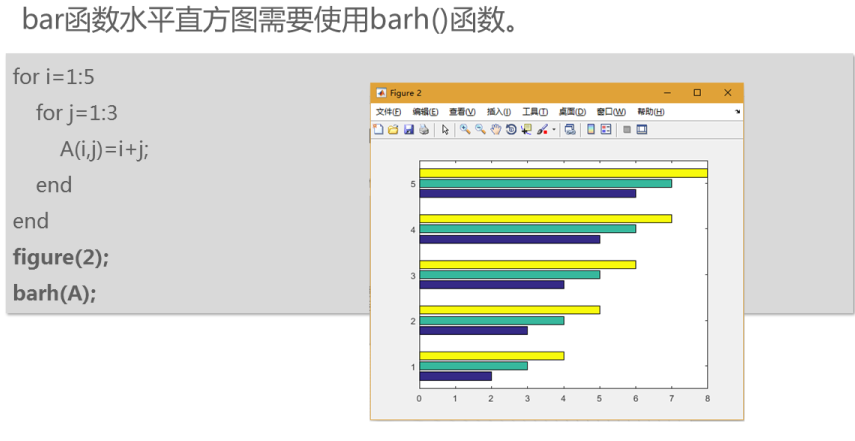

水平直方图

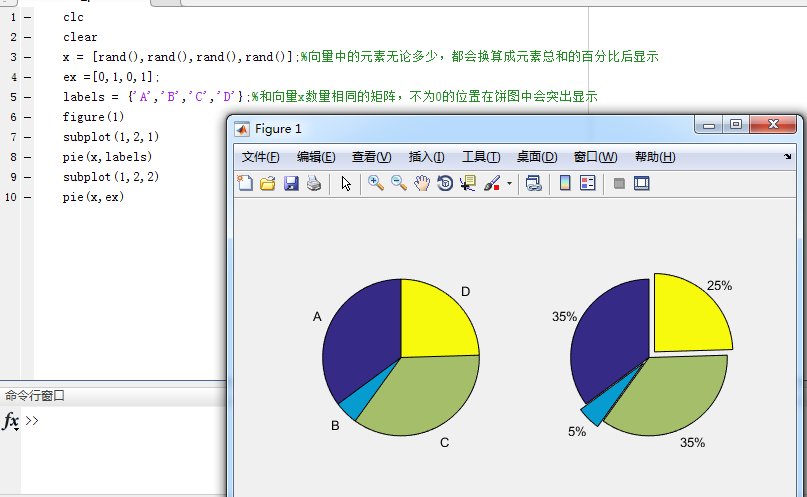

七、pie函数
绘制饼图

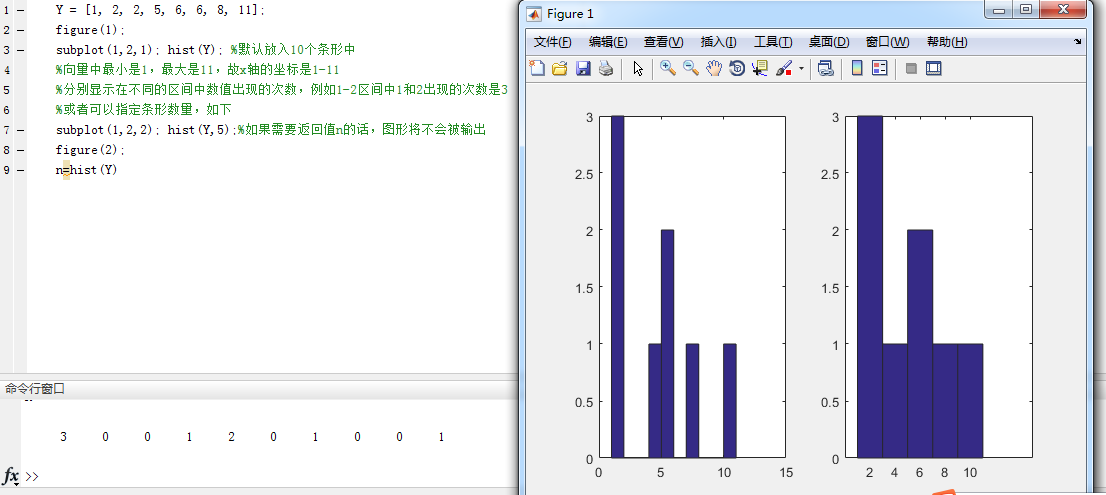

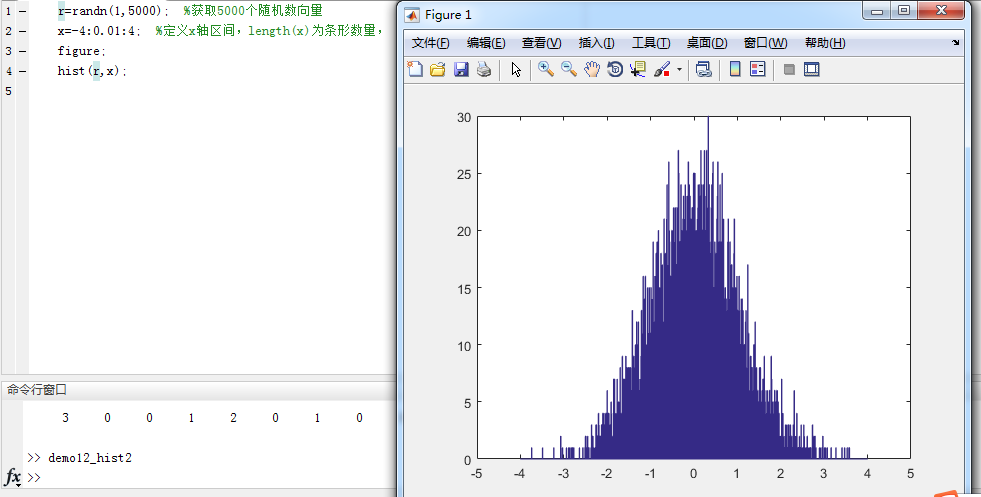

八、hist函数
绘制直方图
该函数能够具有返回值，返回每一个条形图中的 元素的个数

求取5000个随机数的分布情况

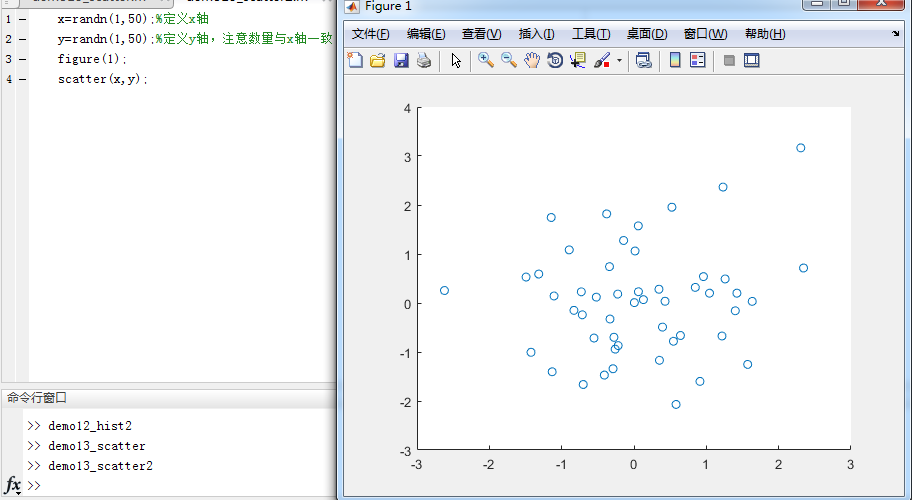

九、scatter函数
绘制散点图
