实验目的：

掌握交换机远程访问配置，实现交换机远程管理

实验环境：

Windows XP操作系统，Cisco模拟器

实验过程：

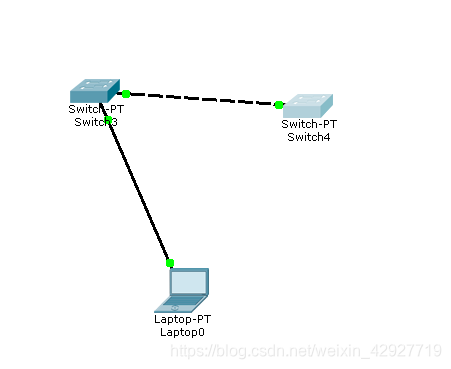

打开Cisco模拟器软件，按照下图连接交换机与pc机

在这里插入图片描述
注意：交换机与交换机之间用交叉线，pc与交换机之间用直连线，此时选用的是交换机Cisco2960

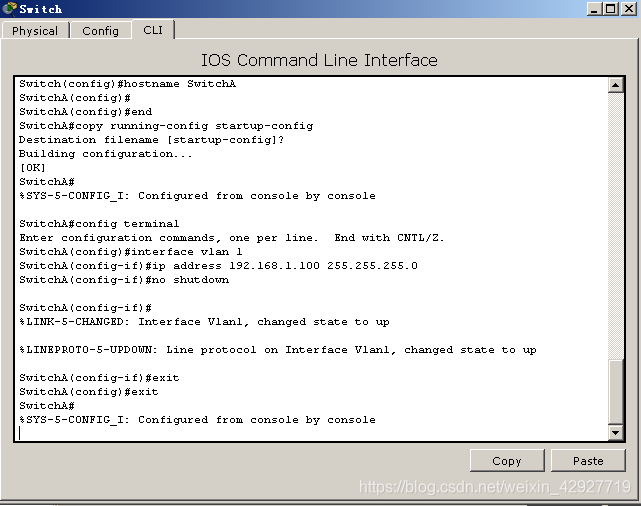

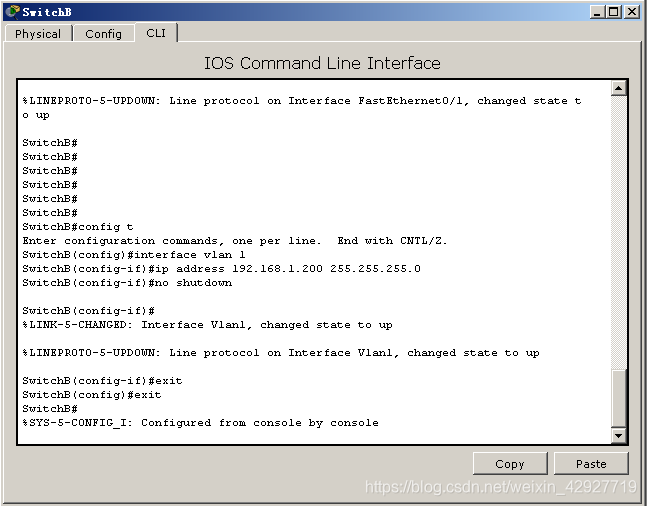

2. 配置交换机A、B

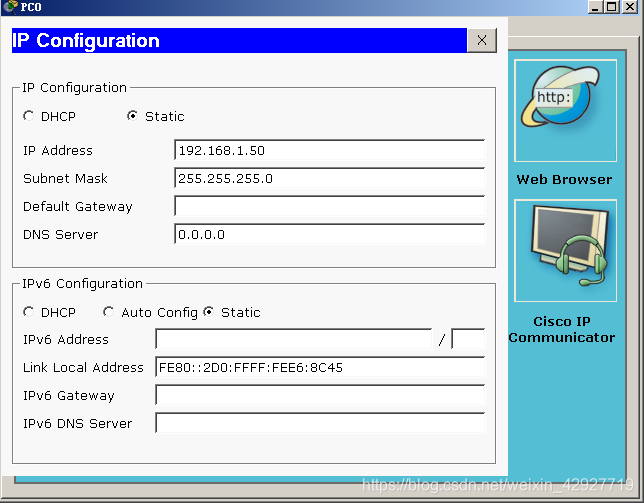

配置PC机IP地址为192.168.1.50，并且网络连接交换机A，ping 两台交换机地址测试连通性。

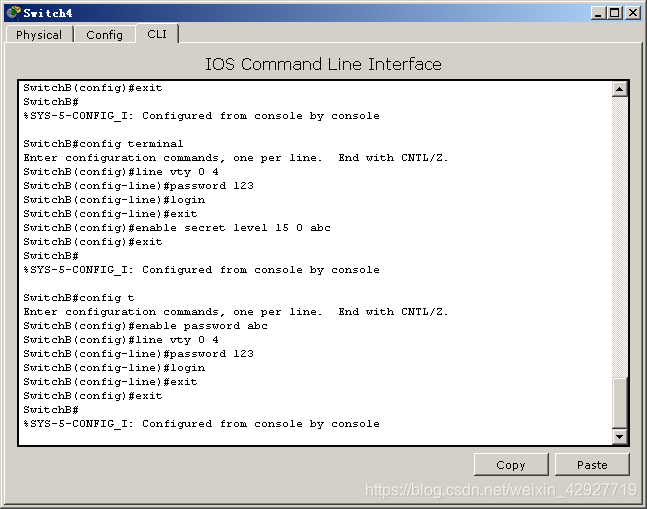

在交换机B上配置远程访问

SwitchB#
%SYS-5-CONFIG—I: Configured from console by console
SwitchB#config terminal
Enter configuration commands, one per line. End with CNTL/Z.

//进入虚拟总段线路配置模式0-4表示5条线路并发
SwitchB(config)#line vty 0 4
SwitchB(config-line)#passvord 123       //配置终端密码是123
SwitchB(config-line)#login			    //启用终端
SwitchB(config-line)#exit

//设置enable密码为abc level 15 0表示15个级的保密模式
SwitchB(config)#enable secret level 15 0 abc
SwitchB(config)#exit
SwitchB#
%SYS-5-CONFIG_I: Configured from console by console

SwitchB#config t
Enter configuration commands, one per line. Endwith CNTL/Z.

//设置enable密码为abc，在Cisco2960交换机上适用
SwitchB(config)#enable password abc

SwitchB(config)#line vty 0 4
SwitchB(config-line)#password 123
SwitchB(conf ig-line)#login
SwitchB(conf ig-line)#exit
SwitchB(config)#exit

在这里插入图片描述
5. 测试交换机远程管理

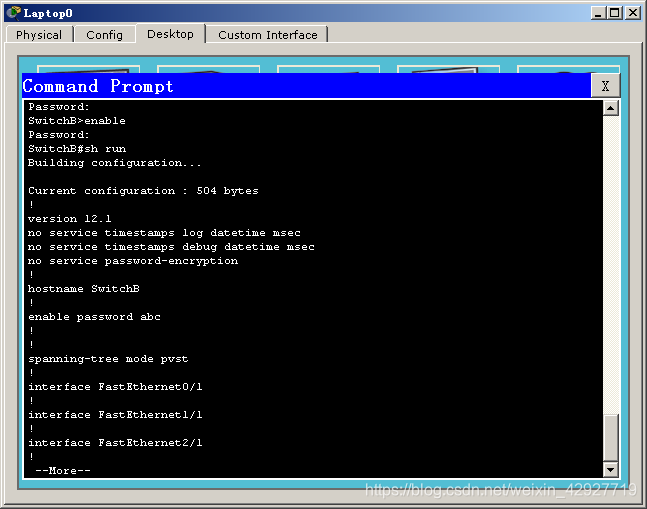

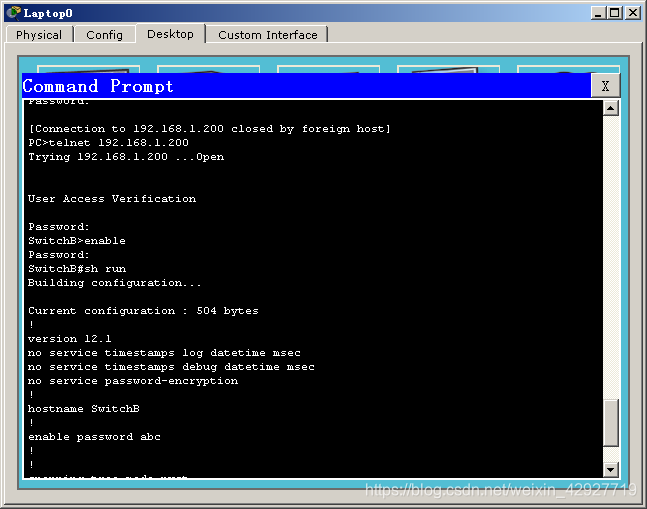

在命令提示符输入telnet 192.168.1.200，然后依次输入远程访问密码和enable密码（可以理解为：先要控制计算机然后才能控制计算机的内部）
远程管理交换机A，结果显示失败
反思与感悟：
Cisco不同型号的交换机可能会导致配置的命令行不一样，如果尝试调试不能解决，可以尝试查找以往博客中发出的经验帖。
