[夜莺监控系列1]夜莺介绍



1 基础介绍

• 夜莺监控（ Nightingale ）是一款国产、开源云原生监控分析系统，采用 All-In-One 的设计，集数据采集、可视化、监控告警、数据分析于一体。于 2020 年 3 月 20 日，在 github 上发布 v1 版本，已累计迭代 60 多个版本。从 v5 版本开始与 Prometheus、VictoriaMetrics、Grafana、Telegraf、Datadog 等生态紧密协同集成，提供开箱即用的企业级监控分析和告警能力，已有众多企业选择将 Prometheus + AlertManager + Grafana 的组合方案升级为使用夜莺监控。

• 夜莺监控，由滴滴开发和开源，并于 2022 年 5 月 11 日，捐赠予中国计算机学会开源发展委员会（CCF ODC），为 CCF ODC 成立后接受捐赠的第一个开源项目。夜莺监控的核心开发团队，也是Open-Falcon项目原核心研发人员。

• 官网：

  • flashcat.cloud/docs/conten…
  • n9e.flashcat.cloud/docs/conten…

• 名词解释：

  • n9e：即nightingale，中间有9个字母，所以叫n9e，类似k8s的叫法。
  • 快猫星云（北京快猫星云科技有限公司）： 是一家云原生智能运维科技公司，成立于2021年10月，创始团队均来自阿里、百度、滴滴等互联网公司。快猫技术团队也是开源监控系统“Open-Falcon”和“夜莺监控”的创始团队。快猫星云打造的云原生监控分析平台“Flashcat平台”，旨在解决云原生架构、混合云架构下统一监控难、故障定位慢的问题。

2 架构介绍

2.1 基础结构

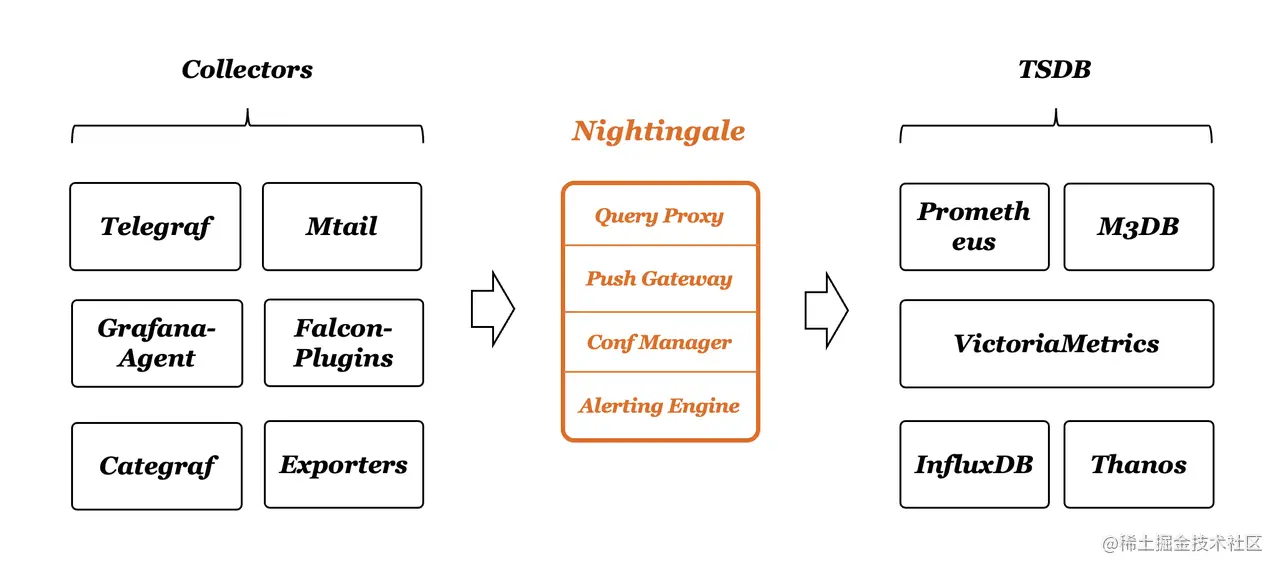

• 从上图可以看出，左侧为收集器，中间为夜莺的前后端服务，右侧为时序数据库。

• 夜莺本身不提供收集器和时序数据库，所以可以使用Categraf/Exporters之类的采集器接入夜莺，然后存储到Prometheus/VictoriaMetrics/Thanos等TSDB(时序数据库)中。

• TSDB社区推荐使用VictoriaMetrics，特别是单机版推荐这个DB，原因是可以承担上每秒数据点数上百万的写入(详见:victoriametrics介绍)，单机性能比prometheus好。

• 采集器推荐使用Categraf。

2.2 服务架构

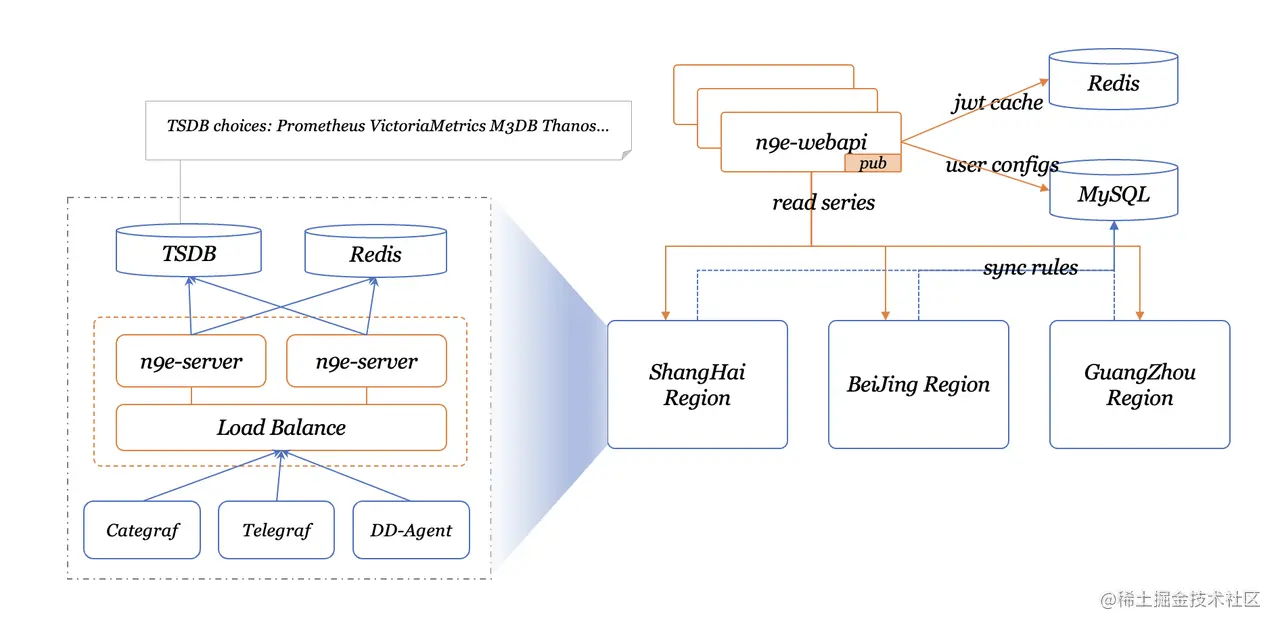

从上图可以看出：

1. 通过采集器采集数据，然后将数据上报给n9e-server（夜莺的server端），并将数据写入到TSDB中。

   • 这里的Load Balance可以是k8s的service。也可以是其他(4层)代理(如：ipvs)。

2. MySQL的作用：将用户的个人信息、相关配置存储到mysql中。

3. Redis的作用：n9e-server会定时发送心跳信息到redis中，以确保对应的n9e-server是存活状态。还保存了jwt cache。

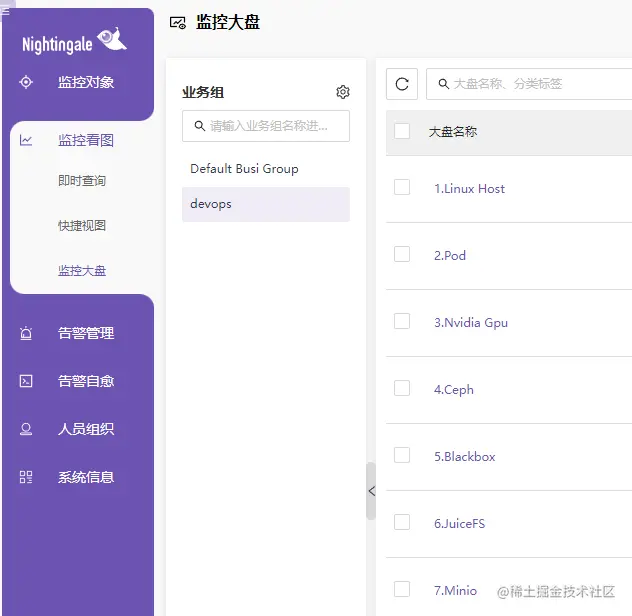

4. n9e-web的作用: 就是夜莺监控的前端页面，支持监控对象、监控看图、告警管理、告警自愈、人员组织等功能，如下图：

1. 正常来说一个监控集群使用一个TSDB就够了。但如有特殊情况，如在多个城市都有机房，那么就可以考虑使用集群版本的TSDB（如victorametrics3、m3db、thanos等），那么可以安装多个n9e-server，让n9e-server和TSDB在一起（如都安装到同一个机房），但同一个机房的n9e-server的/etc/server.conf的ClusterName必须相同（其次采集器的配置也要修改的），与其他城市ClusterName的不同。这样相同ClusterName的n9e-server会被看成一个集群，会读取相同的数据库。而在n9e-web端，通过不同的ClusterName来识别不同的数据源。具体如下图示例：

2.3 部署架构

• Server端： Prometheus + MySQL + Redis + n9e-server + n9e-webapi

• 采集端：categraf + 其他exporter

3 代码信息

• 前端(n9e-webapi)：

  • v5版本地址：github.com/n9e/fe-v5
  • v6版本地址：github.com/n9e/fe
  • 语言/框架：TypeScript

• 后端(n9e-server)：

  • 地址：github.com/ccfos/night…
  • 语言/框架：Gin（go版本要求>1.18）
  • Star：6.7k

• 采集器(categraf)：

  • 地址：github.com/flashcatclo…
  • 语言/框架：Gin
