NAT实验

实验需求
实验拓扑
实验分析
配置内容
结果验证

实验需求

1、R2为ISP设备，只能在该设备上配置ip地址，不得在进行其他任何配置
2、1.1.1.0/ 24网段代表整个互联网的所有网段
3、PC1可以正常pingPC2
4、R1仅拥有一个公有ip地址，在G0/0/1接口上
5、CLIENT可以通过http访问到两台server
6、CLIENT访问server通过域名

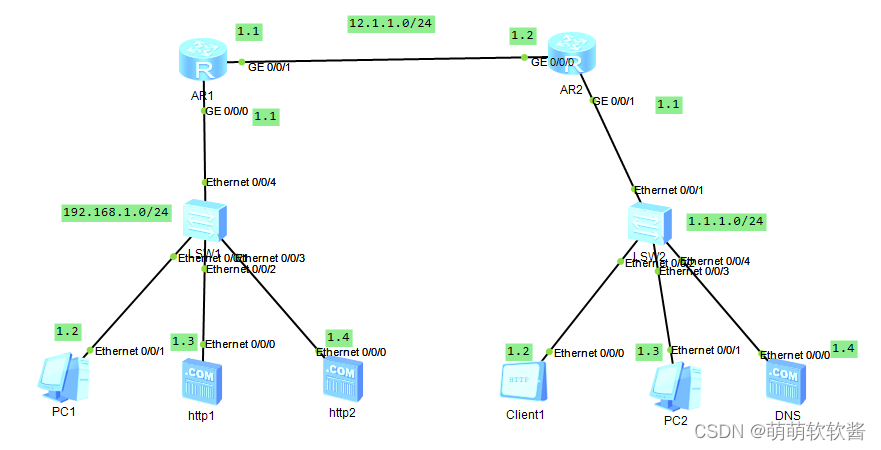

实验拓扑

在这里插入图片描述

实验分析

在R1上配置一对多NAT
为两个服务器配置端口映射
为两个服务器建立DNS解析

配置内容

sys
sys R1
int g0/0/0
ip add 192.168.1.1 24
q
int g0/0/1
ip add 12.1.1.1 24
q
ip route-static 0.0.0.0 0 12.1.1.2
acl 2000
rule permit source 192.168.1.0 0.0.0.255
q
int g0/0/1
nat outbound 2000
nat server protocol tcp global current-interface 80 inside 192.168.1.3 80
nat server protocol tcp global current-interface 8888 inside 192.168.1.4 80
q

sys
sys R2
int g0/0/0
ip add 12.1.1.2 24
q
int g0/0/1
ip add 1.1.1.1 24
q

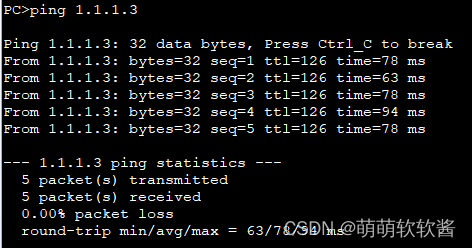

结果验证

在这里插入图片描述
