eNSP模拟器配置静态路由

要求

使用3个路由器组建一个网络，每个子网上的终端全网可达

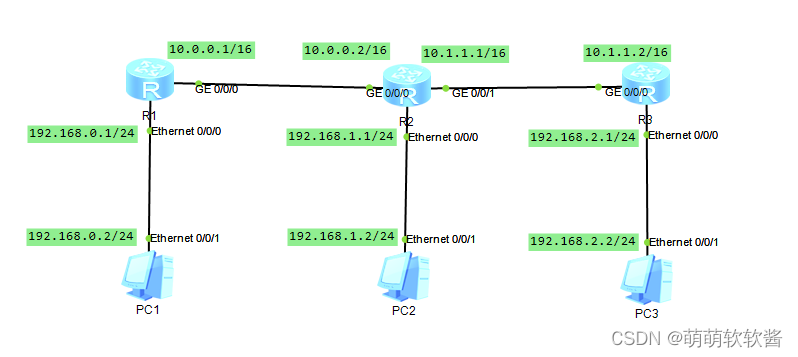

拓扑结构

在这里插入图片描述

具体操作

R1

[R1]ip route-static 192.168.1.0 24 10.0.0.2
[R1]ip route-static 10.1.0.0 16 10.0.0.2
[R1]ip route-static 192.168.2.0 24 10.1.1.2

R2

[R2]ip route-static 192.168.0.0 24 10.0.0.1
[R2]ip route-static 192.168.2.0 24 10.1.1.2

R3

[R3]ip route-static 192.168.1.0 24 10.1.1.1
[R3]ip route-static 10.0.0.0 16 10.1.1.1
[R3]ip route-static 192.168.0.0 24 10.0.0.1

实验结果

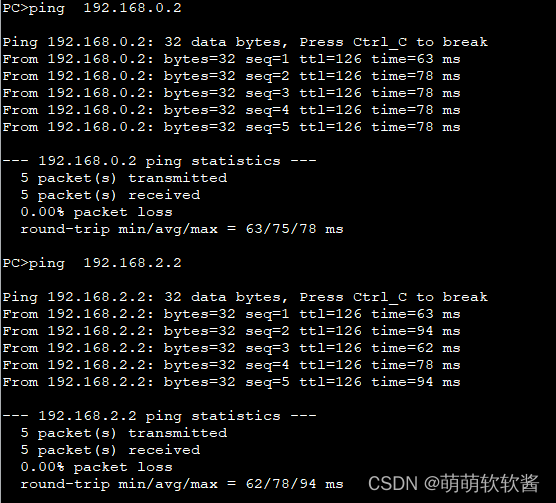

pc1
在这里插入图片描述

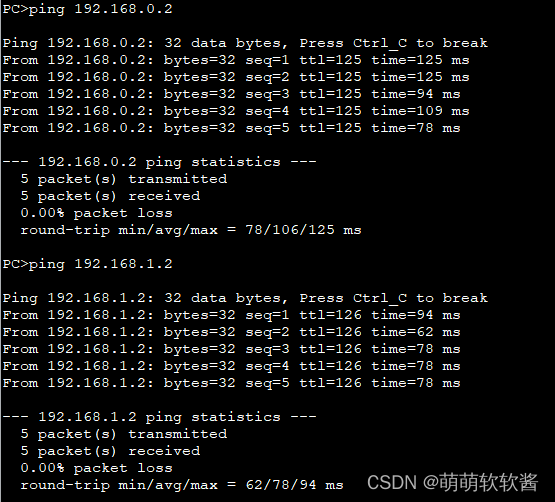

pc2
在这里插入图片描述

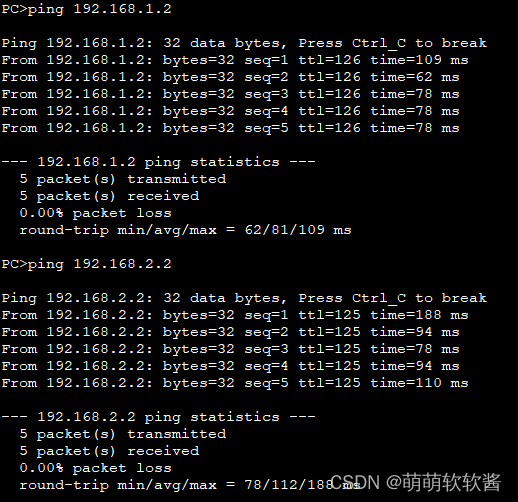

pc3
在这里插入图片描述
