【Proteus仿真】51单片机PWM信号控制舵机

🔖Proteus仿真基础实验 - PWM信号控制舵机转动
🌿Proteus8.12平台
🌿本实验代码基于VSM Studio，采用SDCC编译器。

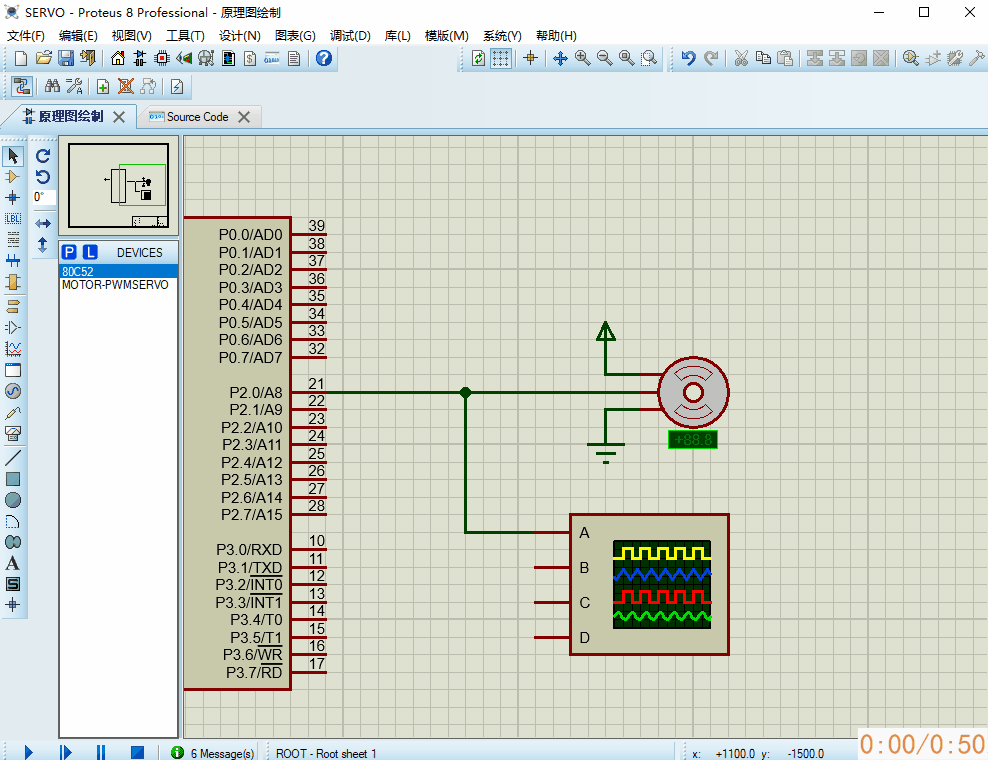

🎬仿真演示：

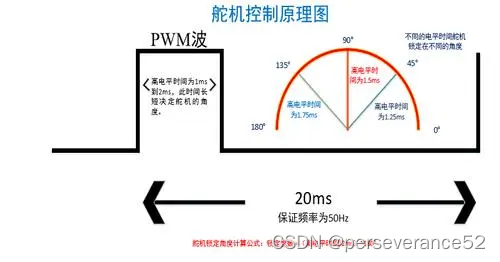

🍁舵机控制原理图：

舵机控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms-2.5ms范围内的角度控制脉冲部分，总间隔为2ms。以180度角度伺服为例，那么对应的控制关系是这样的：



   0.5ms--------0度
   1.0ms-------45度
   1.5ms-------90度
   2.0ms-------135度
   2.5ms-------180度

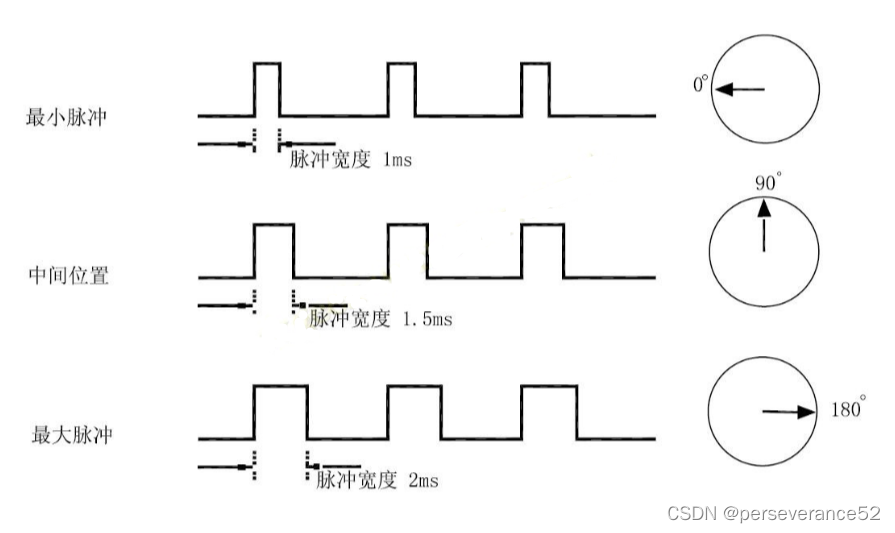

脉冲信号驱动舵机角度，Proteus仿真

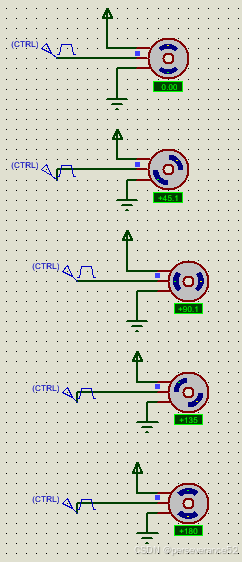

舵机不同角度信号控制

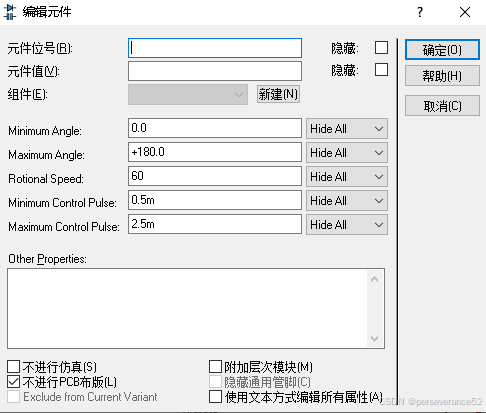

舵机参数配置：

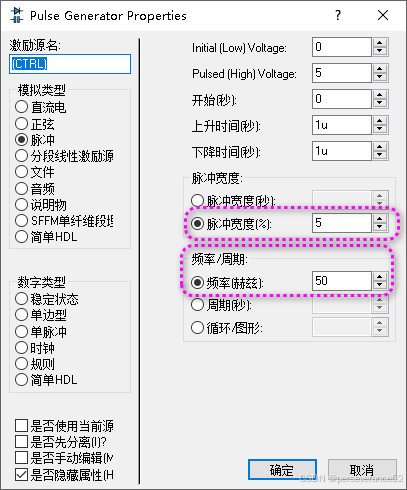

信号设置：不同角度，设置不同的脉冲宽度。

📝示例代码

/* Main.c file generated by New Project wizard
 *
 * Created:   2023-5-25
 * Processor: 80C52
 * Compiler:  SDCC for 8051
 */

#include <mcs51reg.h>

#define PWM_Period  (0xB7FE)
#define SERVO_PIN   (P2_0)

unsigned int ON_Period;
unsigned int OFF_Period;
unsigned int DutyCycle;

/* 函数在11.0592MHZ提供1ms的延迟 */
void delay(unsigned int count)
{
    int i = 0;
    int j = 0;

    for(i=0; i<count; i++)
    {
        for(j=0; j<112; j++)
            ;
    }
}

void timer0_init()
{
    TMOD = 0x01;
    TH0 = (PWM_Period>>8);
    TL0 = PWM_Period & 0xFF;
    TR0 = 1;
    ET0 = 1;
}

void timer0_isp() __interrupt 1  __using 1
{
    SERVO_PIN = !SERVO_PIN;
    if (SERVO_PIN)
    {
        TH0 = (ON_Period>>8);
        TL0 = ON_Period;
    }
    else
    {
        TH0 = (OFF_Period>>8);
        TL0 = OFF_Period;
    }
}

void Set_DutyCycle_To(float duty_cycle)
{
    float period = 65535 - PWM_Period;
    ON_Period = ((period/100.0) * duty_cycle);
    OFF_Period = (period - ON_Period);
    ON_Period = 65535 - ON_Period;
    OFF_Period = 65535 - OFF_Period;
}

void main(void)
{
    timer0_init();
    EA = 1;

    // Write your code here
    while (1)
    {
        Set_DutyCycle_To(2.7); /* 0°*/
        delay(1000);
        Set_DutyCycle_To(6.33); /* 45°*/
        delay(1000);
        Set_DutyCycle_To(7.45); /* 90° */
        delay(1000);
         Set_DutyCycle_To(8.68); /* 135° */
        delay(1000);
        Set_DutyCycle_To(12); /* 180°*/
        delay(1000);
    }
}

📚仿真资源


链接: https://pan.baidu.com/s/1DSfX5NHGjLniGwQfwhLt0g
提取码: 8c7u

🔖其他说明：

在Proteus中进行VSM编译，需要配置指定SDCC编译器安装路径。

📍SDCC编译器下载：https://sourceforge.net/projects/sdcc/files/
