JDY-16 蓝牙4.2模块串口测试方法

JDY-16 蓝牙4.2模块串口测试方法

---

• 📍电脑端蓝牙调试工具参考：《PC端BLE调试工具——BLEDebug实现蓝牙/串口透传调试》

📒JDY-16 蓝牙4.2模块

• 📍JDY蓝牙模块系列资料大全：https://pan.baidu.com/s/1alub7gi9Qa1BJMRDjI4DQQ

📗串口工具-USB转TTL模块

• USB转TTL模块

📝JDY-16模块 与USB转TTL模块连接方式

JDY-16模块 ---- USB转TTL模块
RXD ---TXD
TXD --- RXD
+5V --- +5V
GND --- GND

• 🌿为什么电脑端发现不了JDY-16 蓝牙4.2模块问题

由于个人笔记本电脑硬件上，蓝牙是3.0的，无法发现 蓝牙4.2。现在的手机蓝牙基本都是5.x版本的蓝牙所以能发现JDY-16 蓝牙4.2设备。如果想解决老旧电脑蓝牙连接的问题，需要购买一个USB接口的蓝牙5.x的适配器。

• 在BT5电脑端蓝牙可以搜索并配对JDY-16 蓝牙模块，需要借助PC端BLE调试工具——BLEDebug调试。（见上面的参考文章）



📑利用串口调试助手与JDY-16模块通讯

需要注意的是发送AT指令需要勾选发送回车，不然不会得到响应。（该串口调试助手在前面的JDY模块资料当中有）

🧬手机APP端连接

• 手机APP软件在前面的JDY蓝牙模块系列资料大全中有，BT Connect.apk


• 🌿TXD发送端UUID选择

选择带WRITE字符的，以及带NR-WRITE字符的。

• RXD发送端UUID选择


• ✨ 如果无法收到数据或者发送数据可以尝试更换UUID


电脑端蓝牙调试

• 电脑端蓝牙调试和手机APP端蓝牙调试工具差不多。可以参考上面的参考文章。


📘串口 AT 指令集

JDY-16 模块串口发送 AT 指令务必加上\r\n , AT不区分大小写,串口调试工具一定要勾选上;回车发送.默认波特率:9600

📄AT 指令说明

• 设置指令发送：

• 波特率设置，默认波特率是9600，设置命令：AT+BAUD4：设置波特率为9600

• 设置–断开连接

• 设置/查询–广播开关

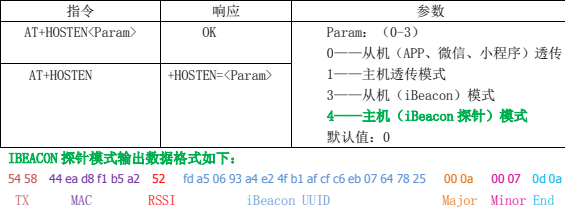

• 设置/查询–模块工作模式

• 设置/查询–广播间隔

• 设置/查询–广播名

• 设置/查询—长广播名

• 设置/查询—广播名不存储

• 设置/查询–MAC 地址

• 设置/查询–发射功率

• 设置/查询–iBeacon UUID

• 查询–版本号


PWM控制指令

• 通过串口调试助手设置PWM占空比


• 通过手机端设置PWM占空比指令


• IO引脚，开关控制


手机APP端控制方法GPIO方法：

• 通过RGB灯连接到JYD-16的GPIO1/2/3引脚上
