1.Linux下载与编译gstreamer
对于Ubuntu系统，使用如下命令可以下载gstreamer（Installing on Linux）
sudo apt-get install libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev libgstreamer-plugins-bad1.0-dev gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly gstreamer1.0-libav gstreamer1.0-tools gstreamer1.0-x gstreamer1.0-alsa gstreamer1.0-gl gstreamer1.0-gtk3 gstreamer1.0-qt5 gstreamer1.0-pulseaudio
当然也可以自己编译源码，需要使用meson工具（Building from source using Meson），gstreamer的源码可以在github上找到（gstreamer），不过直接用命令行安装方便很多
在下载gstreamer之后，如果想要编译自己编写的代码，需要依赖gcc的支持，例如
gcc test.c -o test $(pkg-config --cflags --libs gstreamer-1.0)
这里的pkg-config描述了gcc过程中需要的gstreamer文件的链接，使用pkg-config --cflags --libs gstreamer-1.0可以打印链接信息，会输出gstreamer文件地址和glib的地址
lighthouse@VM-12-10-ubuntu:~$ pkg-config --cflags --libs gstreamer-1.0
-I/usr/include/gstreamer-1.0 -I/usr/include/glib-2.0 -I/usr/lib/x86_64-linux-gnu/glib-2.0/include -pthread -I/usr/include/x86_64-linux-gnu -lgstreamer-1.0 -lgobject-2.0 -lglib-2.0
2.gstreamer命令行工具的简单使用
gstreamer支持简单的命令行使用，安装之后提供3种工具可以快捷使用：
- gst-inspect-1.0
gst-inspect-1.0是一个工具，它可以打印出有关可用的 GStreamer 插件、特定插件或特定元素的信息 - gst-launch-1.0
gst-launch-1.0 是一个构建和运行基本 GStreamer 流水线的工具，例如可以使用这个工具快速的播放一个视频（这类似于FFmpeg中的ffplay.exe） - ges-launch-1.0
ges-launch-1.0 是 GStreamer Editing Services (GES) 的一个工具，可以创建一个多媒体时间线，能够灵活的处理时间问题（该工具也可以快速播放视频）
（1）gst-inspect-1.0
使用gst-inspect-1.0打印gstreamer中注册的插件和元素的列表。下列输出中的第一列为插件库名称（如1394、a52dec和aasink等），第二列为该元素提供的具体元素名称（例如dv1394src、a52dec和aatv等），第三列为这些元素的简短描述，说明了元素功能，例如 Firewire (1394) DV video source 表示dv1394src是一个从Firewire(IEEE 1394)获取DV视频信号的源元素
lighthouse@VM-12-10-ubuntu:~$ gst-inspect-1.0
1394: dv1394src: Firewire (1394) DV video source
1394: hdv1394src: Firewire (1394) HDV video source
a52dec: a52dec: ATSC A/52 audio decoder
aasink: aasink: ASCII art video sink
aasink: aatv: aaTV effect
accurip: accurip: AccurateRip(TM) CRC element
adaptivedemux2: dashdemux2: DASH Demuxer
adaptivedemux2: hlsdemux2: HLS Demuxer
adaptivedemux2: mssdemux2: Smooth Streaming demuxer (v2)
adder: adder: Adder
adpcmdec: adpcmdec: ADPCM decoder
adpcmenc: adpcmenc: ADPCM encoder
aes: aesdec: aesdec
aes: aesenc: aesenc
aiff: aiffmux: AIFF audio muxer
aiff: aiffparse: AIFF audio demuxer
alaw: alawdec: A Law audio decoder
alaw: alawenc: A Law audio encoder
alpha: alpha: Alpha filter
alphacolor: alphacolor: Alpha color filter
alsa: alsadeviceprovider (GstDeviceProviderFactory)
alsa: alsamidisrc: AlsaMidi Source
.... 后续省略
（2）gst-launch-1.0

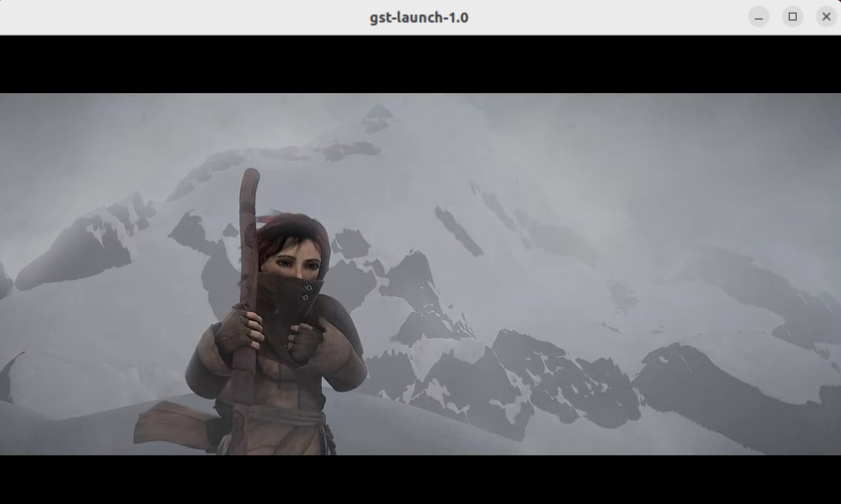

使用gst-launch-1.0可以快速播放.webm格式的视频，如下所示
gst-launch-1.0 playbin uri=https://gstreamer.freedesktop.org/data/media/sintel_trailer-480p.webm
其中playbin是gstreamer中的一个预先构建的高级元素，内部集成了多个其他元素，如uridecodebin、decodebin等，如果用户在CLI中指定了这个元素，gstreamer会自动构建一条适合输入uri的一条流水线，实现解码和渲染的功能。尽管playbin内部包含了构建流水线所需的许多组件，但它本身仍然是一个单一的元素。播放webm的效果为
也可以使用gst-launch-1.0播放yuv、mp4和h264格式的视频，如下所示

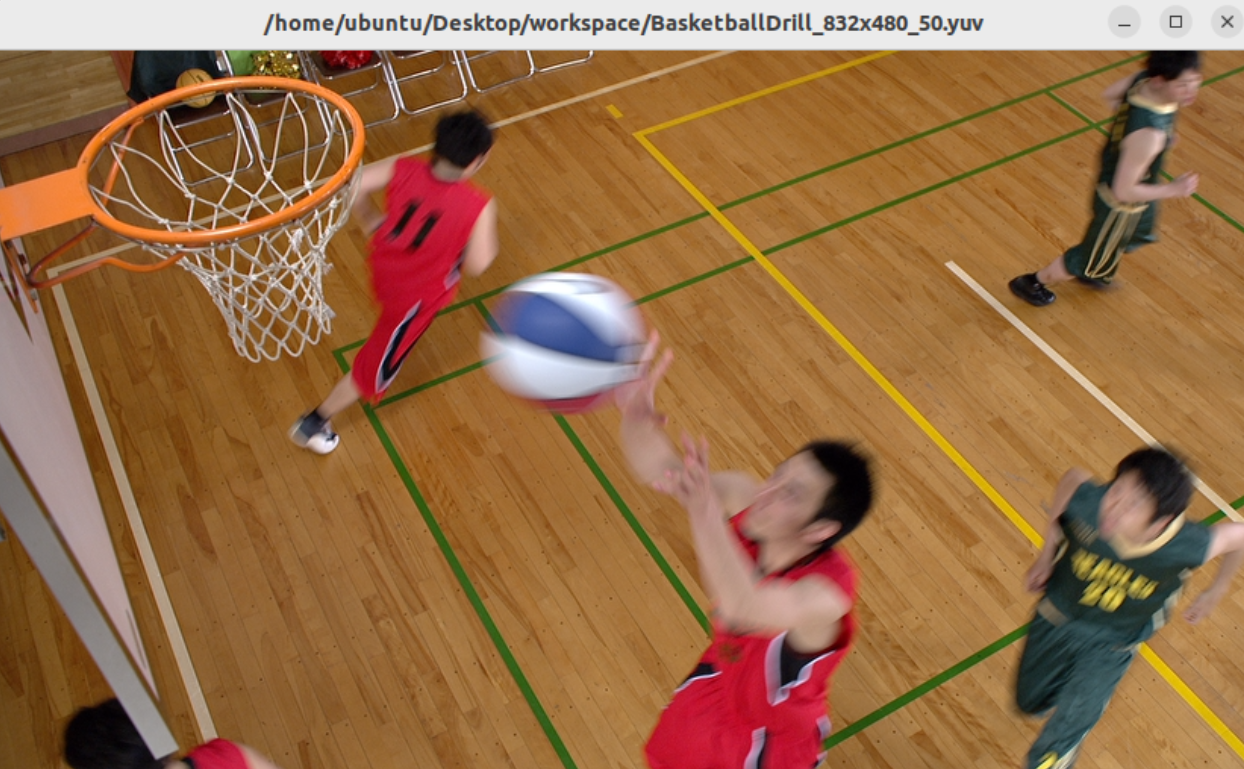

yuv格式
// blocksize = 832x480x1.5 = 599040，表示一帧的大小（缓冲区大小为一帧）
gst-launch-1.0 filesrc blocksize=599040 location=/home/ubuntu/Desktop/workspace/BasketballDrill_832x480_50.yuv ! queue ! "video/x-raw, format=I420, width=832, height=480, framerate=50/1" ! rawvideoparse use-sink-caps=true ! autovideosink
// 对比之下ffplay要简单不少
ffplay -f rawvideo -video_size 832x480 -pixel_format yuv420p /home/ubuntu/Desktop/workspace/BasketballDrill_832x480_50.yuv

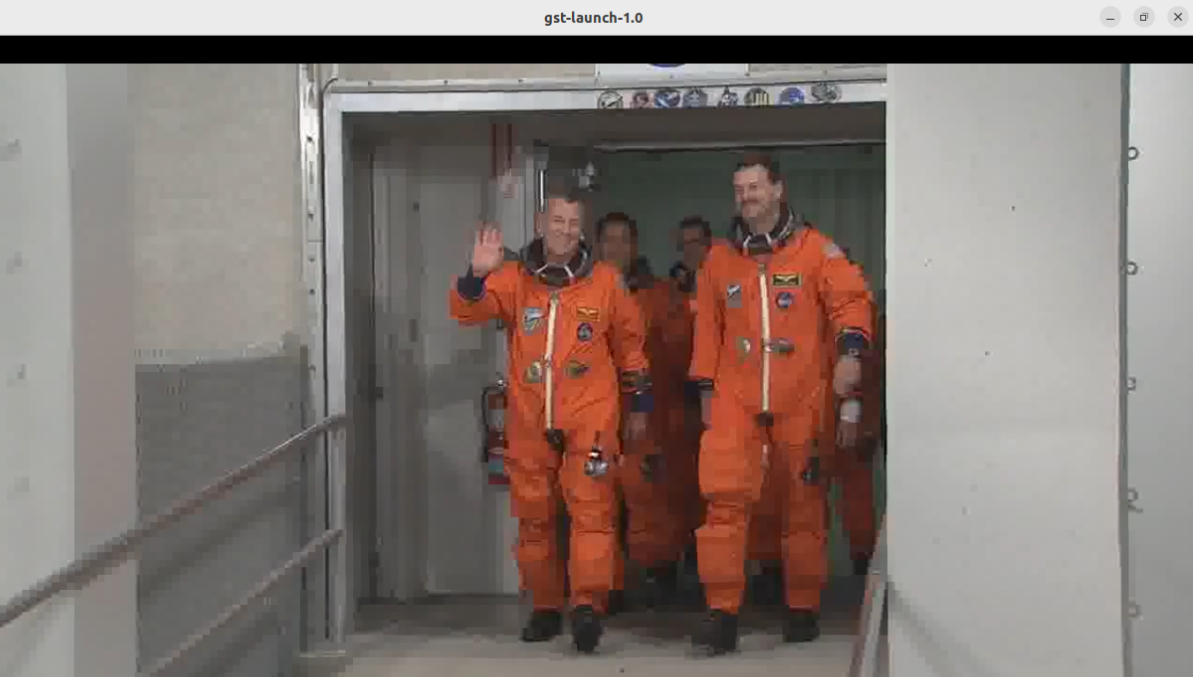

mp4格式和h264格式
// mp4格式
gst-launch-1.0 playbin uri=file:///home/ubuntu/Desktop/workspace/Crew.mp4
// h264格式
gst-launch-1.0 filesrc location=/home/ubuntu/Desktop/workspace/Crew.h264 ! h264parse ! avdec_h264 ! videoconvert ! videoscale ! video/x-raw,width=1280,height=720 ! autovideosink
（3）ges-launch-1.0
ges-launch-1.0可以创建一个多媒体时间线，能够灵活的处理时间问题。可以加载现有文件的时间线，或者根据指定的命令创建一个新的时间线，最简单的命令是
ges-launch-1.0 +clip test.webm
也可以指定开始播放的时间点
ges-launch-1.0 +clip test.webm inpoint=4.0
3.基于gstreamer的webm视频播放器
gstreamer允许用户按照需求，自定义媒体通道（如videosink、audiosink、demux等），实现特定的功能。使用GST_DEBUG_BIN_TO_DOT_FILE_WITH_TS()这个宏能够输出当前的graph，输出的文件格式为dot类型，再使用Graphviz工具将dot文件转换成为png文件，就可以查阅了。这个宏的简单用法是
// arg1@: GST_BIN(pipeline)，通常会将pipeline定义为GstElement类型，这里转换成GstBin类型，这是允许的，因为GstElement是GstBin的父类
// arg2@: GST_DEBUG_GRAPH_SHOW_ALL，打印所有信息
// arg3@: pipeline，表示输出文件的名称
GST_DEBUG_BIN_TO_DOT_FILE_WITH_TS(GST_BIN(pipeline), GST_DEBUG_GRAPH_SHOW_ALL, "pipeline")
参考gstreamer/subprojects/gst-docs/example/tutorial/basic-tutorial-3.c，将音频输出改成视频输出。为了打印其graph，需要在gst_init()初始化gst之前，设置dot文件的存储路径（GST_DEBUG_DUMP_DOT_DIR）。使用视频输出的代码如下所示，主要不同点在于将获取的音频元素修改成了视频元素
#include <gst/gst.h>
#include <stdio.h>
/* Structure to contain all our information, so we can pass it to callbacks */
typedef struct _CustomData {
GstElement *pipeline;
GstElement *source;
GstElement *videoconvert;
GstElement *videoscale;
GstElement *videosink;
} CustomData;
/* Handler for the pad-added signal */
static void pad_added_handler (GstElement *src, GstPad *pad, CustomData *data);
int main(int argc, char *argv[]) {
CustomData data;
GstBus *bus;
GstMessage *msg;
GstStateChangeReturn ret;
gboolean terminate = FALSE;
// 设置dot文件存储路径
g_setenv("GST_DEBUG_DUMP_DOT_DIR", "/home/ubuntu/Desktop/workspace", TRUE);
const gchar* dot_dir = g_getenv("GST_DEBUG_DUMP_DOT_DIR");
printf("dot_dir:%s\n", dot_dir);
/* Initialize GStreamer */
// 初始化gstreamer
gst_init (&argc, &argv);
/* Create the elements */
// 这里修改成获取视频元素
data.source = gst_element_factory_make ("uridecodebin", "source");
data.videoconvert = gst_element_factory_make ("videoconvert", "videoconvert");
data.videoscale = gst_element_factory_make ("videoscale", "videoscale");
data.videosink = gst_element_factory_make ("autovideosink", "videosink");
/* Create the empty pipeline */
// 创建空的pipeline
data.pipeline = gst_pipeline_new ("test-pipeline");
if (!data.pipeline || !data.source || !data.videoconvert || !data.videoscale || !data.videosink) {
g_printerr ("Not all elements could be created.\n");
return -1;
}
/* Build the pipeline. Note that we are NOT linking the source at this
* point. We will do it later. */
// 将pipeline, source, videoconvert, videoscale, videosink添加到同一个bin当中
gst_bin_add_many (GST_BIN (data.pipeline), data.source, data.videoconvert, data.videoscale, data.videosink, NULL);
// 将videoconvert, videoscale, videosink链接到一起
if (!gst_element_link_many (data.videoconvert, data.videoscale, data.videosink, NULL)) {
g_printerr ("Elements could not be linked.\n");
gst_object_unref (data.pipeline);
return -1;
}
/* Set the URI to play */
// 设置想要播放的URI路径，这里也可以改成本地，如file:///home/ubuntu/Desktop/workspace/video.webm
g_object_set (data.source, "uri", "https://gstreamer.freedesktop.org/data/media/sintel_trailer-480p.webm", NULL);
/* Connect to the pad-added signal */
// 将pad-added这个信号与source链接，如果source收到外部输入，会激活这个信号，随后调用
// pad_added_handler这个回调函数
g_signal_connect (data.source, "pad-added", G_CALLBACK (pad_added_handler), &data);
/* Start playing */
// 将pipeline的状态设置为GST_STATE_PLAYING，表示这条媒体通道开始播放
ret = gst_element_set_state (data.pipeline, GST_STATE_PLAYING);
if (ret == GST_STATE_CHANGE_FAILURE) {
g_printerr ("Unable to set the pipeline to the playing state.\n");
gst_object_unref (data.pipeline);
return -1;
}
/* Listen to the bus */
// 创建pipeline上的总线
bus = gst_element_get_bus (data.pipeline);
do {
// 监听pipeline上的总线消息
// GST_CLOCK_TIME_NONE表示无限制时间，即会一直阻塞进程，直到总线上有新消息出现
// GST_MESSAGE_STATE_CHANGE，GST_MESSAGE_ERROR，GST_MESSAGE_EOS为三种消息类型，这里表示只过滤这三种消息
msg = gst_bus_timed_pop_filtered (bus, GST_CLOCK_TIME_NONE,
GST_MESSAGE_STATE_CHANGED | GST_MESSAGE_ERROR | GST_MESSAGE_EOS);
/* Parse message */
if (msg != NULL) {
GError *err;
gchar *debug_info;
switch (GST_MESSAGE_TYPE (msg)) {
case GST_MESSAGE_ERROR:
// 检测总线上出现了错误消息
gst_message_parse_error (msg, &err, &debug_info);
g_printerr ("Error received from element %s: %s\n", GST_OBJECT_NAME (msg->src), err->message);
g_printerr ("Debugging information: %s\n", debug_info ? debug_info : "none");
g_clear_error (&err);
g_free (debug_info);
terminate = TRUE;
break;
case GST_MESSAGE_EOS:
// 到达流的结尾
g_print ("End-Of-Stream reached.\n");
terminate = TRUE;
break;
case GST_MESSAGE_STATE_CHANGED:
/* We are only interested in state-changed messages from the pipeline */
// pipeline的状态发生了变化
if (GST_MESSAGE_SRC (msg) == GST_OBJECT (data.pipeline)) {
GstState old_state, new_state, pending_state;
gst_message_parse_state_changed (msg, &old_state, &new_state, &pending_state);
g_print ("Pipeline state changed from %s to %s:\n",
gst_element_state_get_name (old_state), gst_element_state_get_name (new_state));
}
break;
default:
/* We should not reach here */
g_printerr ("Unexpected message received.\n");
break;
}
gst_message_unref (msg);
}
} while (!terminate);
/* Free resources */
// 释放资源
gst_object_unref (bus);
gst_element_set_state (data.pipeline, GST_STATE_NULL);
gst_object_unref (data.pipeline);
return 0;
}
/* This function will be called by the pad-added signal */
// 回调函数，当这个函数被调用时，会创建一个新的pad，用以连接source和videoconvert
// 其中，source的pad为发送端（src），videoconvert的pad为接收端（sink）
// 输入参数中的new_pad就是source中的pad
static void pad_added_handler (GstElement *src, GstPad *new_pad, CustomData *data) {
// 从videoconvert中获取sink这个默认的pad
GstPad *sink_pad = gst_element_get_static_pad (data->videoconvert, "sink");
GstPadLinkReturn ret;
GstCaps *new_pad_caps = NULL;
GstStructure *new_pad_struct = NULL;
const gchar *new_pad_type = NULL;
g_print ("Received new pad '%s' from '%s':\n", GST_PAD_NAME (new_pad), GST_ELEMENT_NAME (src));
/* If our converter is already linked, we have nothing to do here */
// 检查当前的sink pad是否已经链接上了
if (gst_pad_is_linked (sink_pad)) {
g_print ("We are already linked. Ignoring.\n");
goto exit;
}
/* Check the new pad's type */
// 检查new pad类型
new_pad_caps = gst_pad_get_current_caps (new_pad);
new_pad_struct = gst_caps_get_structure (new_pad_caps, 0);
new_pad_type = gst_structure_get_name (new_pad_struct);
if (!g_str_has_prefix (new_pad_type, "video/x-raw")) {
g_print ("It has type '%s' which is not raw video. Ignoring.\n", new_pad_type);
goto exit;
}
/* Attempt the link */
// 尝试连接两个pad
ret = gst_pad_link (new_pad, sink_pad);
if (GST_PAD_LINK_FAILED (ret)) {
g_print ("Type is '%s' but link failed.\n", new_pad_type);
} else {
g_print ("Link succeeded (type '%s').\n", new_pad_type);
}
// 输出dot文件
GST_DEBUG_BIN_TO_DOT_FILE_WITH_TS(GST_BIN(data->pipeline), GST_DEBUG_GRAPH_SHOW_ALL, "pipeline_graph");
exit:
/* Unreference the new pad's caps, if we got them */
if (new_pad_caps != NULL)
gst_caps_unref (new_pad_caps);
/* Unreference the sink pad */
gst_object_unref (sink_pad);
}
编译运行
gcc basic-tutorial-3.c -o basic_3 $(pkg-config --cflags --libs gstreamer-1.0)
./basic_3

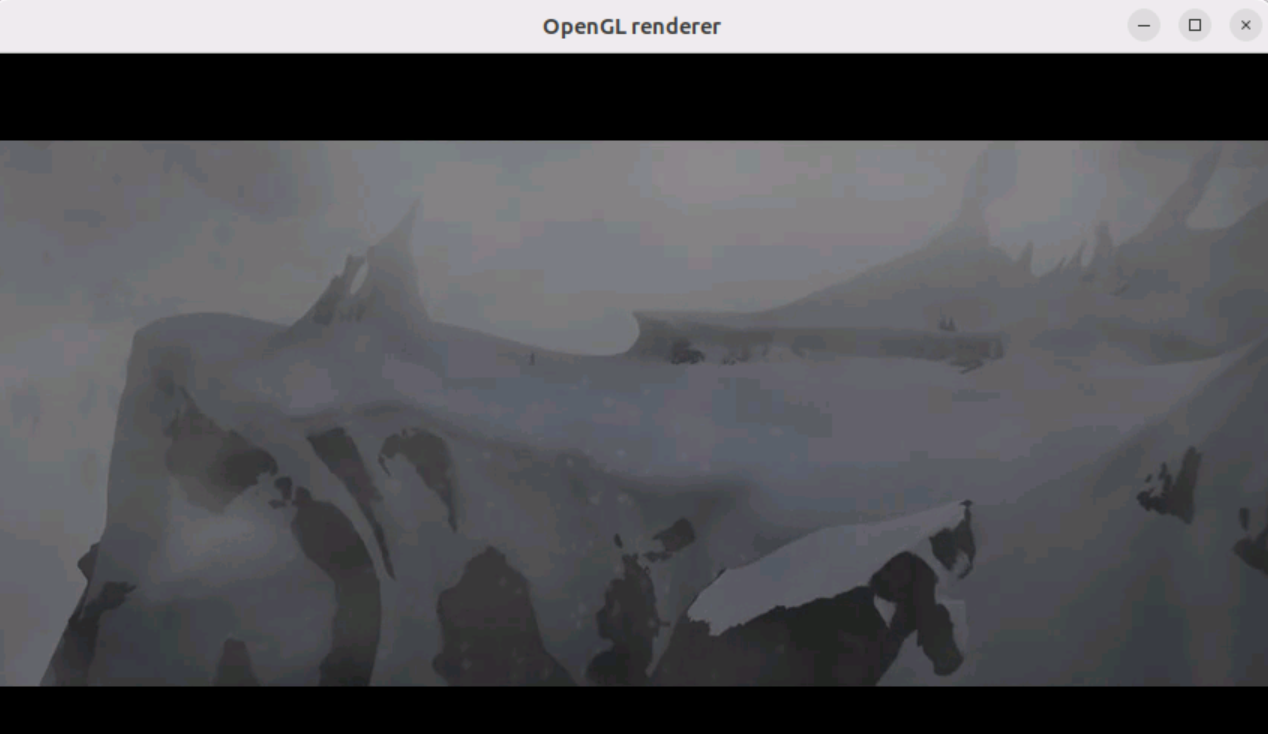

输出的视图框和前面命令行的一致
同时，在对应路径下会找到对应的dot文件，我这里是0.00.00.015909702-pipeline_graph.dot，转换成png图片
dot -Tpng -o graph_pipeline.png 0.00.00.015909702-pipeline_graph.dot
需要注意的是，在pad_added_handler()中存储dot文件，因为该函数被调用时，才会执行数据流传输，graph才完整，如果在tutorial_main()中存储dot文件，会缺少前面接收远端数据流的元素，是不完整的。从图中看，一共有4个元素，分别是：
- GstURIDecodeBin中的source，用于接收远端数据（如网络URL），能够自动选择合适的解码器
source元素中又包含了很多子元素，其中：
（1）GstSoupHTTPSrc中的source，用于从指定的URI远程读取数据
（2）GstTypeFindElement typefindelement0，用于确定媒体流的类型。通过分析流中的数据，尝试识别媒体类型（如音频、视频），并设置相应的媒体类型信息（caps）
（3）GstQueue2 queue2-0，用于在管道中存储和转发数据
（4）GstDecodeBin中的decodebin0，用于解码媒体流，能够自动选择合适的解码器进行解码
（a）GstTypeFindElement typefind，用于确定媒体流类型
（b）GstMatroskaDemux matroskademux0，用于将Matroska容器格式（如.mkv）解复用成单独的音视频流，将容器中的数据流分离成可以被进一步处理的音视频轨道
（c）GstMultiQueue multiqueue0，多输入队列元素，可以接收多个输入流，并将它们合并为一个输出流
（d）GstVorbisDec vorbisdec0，用于解码Vorbis编码的音频流
（e）GstVP8Dec vp8dec0，用于解码VP8视频流
GstURIDecodeBin中的数据流向是：
（1）GstSoupHTTPSrc中的source从远端location（https://gstreamer.freedesktop.org/data/media/sintel_trailer-480p.webm）拉取数据。图中的src端口是发送端口，">"符号表示"playing"状态，“bfb”符号代表三种状态，第一个"b"表示远端接收过来的数据是否阻塞，"f"表示是否清空缓存，第二个"b"表示当前模块输出的数据是否阻塞，这三个状态的flag如果为大写（如"bFb"表示正在flushing），表示有效，"T"符号表示任务已经开始（"t"符号表示任务暂停）。图中表示source模块正在启用，获取远端数据并且向后续模块传输数据
（2）GstTypeFindElement typefindelement0解析数据流，标识caps=video/webm，即数据类型为视频中的webm格式
（3）GstQueue2 queue2-0对数据流进行缓冲处理，确保数据流的平滑处理，max-size-buffers=0表示不限制缓冲区的数量，队列可以无限长；use-buffering=TRUE，GstQueue2会根据low-watermark和high-watermark属性的值来控制缓冲区的填充率，并在缓冲区的填充水平低于或高于阈值时发出GST_MESSAGE_BUFFERING消息；avg-in-rate=1548424，表示平均输入速率，单位是字节/秒，用于估算数据流入队列的平均速度；bitrate=1538934，用于限制队列的大小，影响如何根据比特率计算队列中数据的时间长度
（4）GstDecodeBin中的decodebin0，用于解码媒体流
（a）GstTypeFindElement typefind，确定媒体流类型为caps=video/webm
（b）GstMatroskaDemux matroskademux0，将前面获取的媒体数据解复用，分为audio和video两个部分，其中audio为vorbis格式（channel=2，rate=48000），video为vp8格式（width=854，height=480，帧率未设置）
（c）GstMultiQueue multiqueue0，获取前面的媒体数据，合并为一个数据流（这里没有合并）。current-level-buffers表示队列中当前的缓冲区数量，current-level-bytes表示队列中当前的数据量（单位为字节）
（d）GstVorbisDec vorbisdec0，接收音频数据，传输到proxypad5_0x70a5fc077430，这里没有后续的使用，应该是一个虚拟的pad
（e）GstVP8Dec vp8dec0，接收视频数据，格式为format=I420，width=854，height=480，interlace-mode=progressive，framerate=0/1（没有设置），输出数据到proxypad4这个端口，这个端口会作为decodebin0的输出端口src_0，输出到后续的模块
-
GstVideoConvert中的videoconvert，用于数据格式转换
videoconvert常用于格式转换，如果没有特定的要求，该模块不会修改格式。在dot图中，打印了videoconvert支持的能力集，video/x-raw format ； {(string)A444_16LE, …}, …, video/x-raw(ANY) format : {(string) DMA_DRM, …}。图中的qos=TRUE，表示videoconvert会根据下游元素的反馈信息调整自己的处理速度和输出质量，以优化整个管道的Qos表现。 -
GstVideoScale中的videoscale，用于改变视频数据的尺寸，调整视频的宽高
videoscale用于调整视频宽高，如果没有特定的要求，该模块不会修改格式。 -
GstAutoVideoSink中的videosink，用于播放数据，自动选择合适的视频输出设备，将视频帧渲染到屏幕
（1）GstGLUploadElement gluploadelement0，将CPU内存中的图像数据上传到GPU内存中，以便后续OpenGL的处理，这里不会改变图像数据内容，只是修改了内存域
（2）GstColorConvertElement glcolorconvertelement0，使用OpenGL来处理视频格式和颜色空间，例如从YUV转换到RGB
（3）GstGLColorBalance glcolorbalance0，调整视频流的亮度、对比度、色调和饱和度
（4）GstGLImageSink sink，基于OpenGL或OpenGL ES的视频输出元素，实现了VideoOverlay接口，实现输出视频的功能
