本文介绍了一个简化河流羽流运动的数值模拟案例。该案例通过在理想海岸线上建立三维网格，模拟淡水流入盐水环境中形成的羽流现象。文章详细介绍了网格配置、初始条件设置、边界条件配置等关键步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

学习simplified river plume算例

简介
网格配置
定解条件设置
其它参数配置
模拟结果

简介

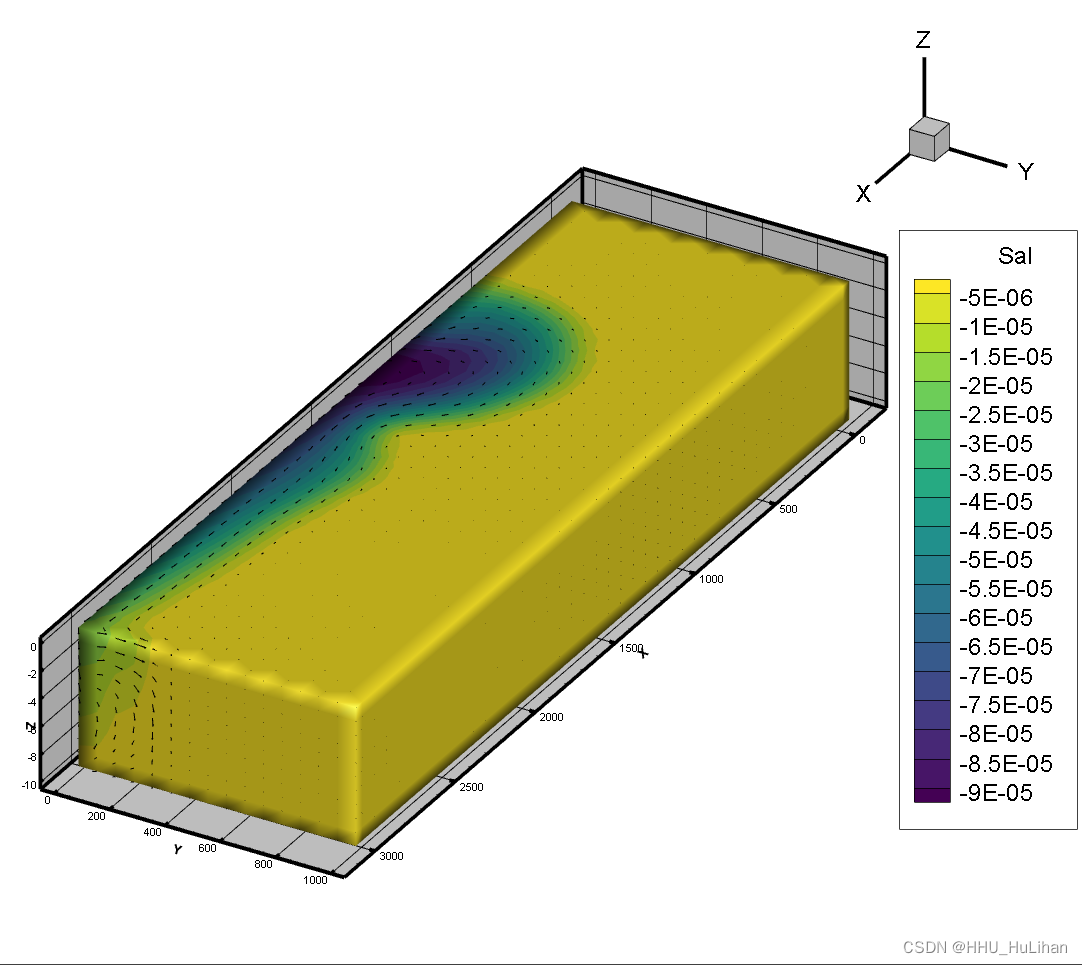

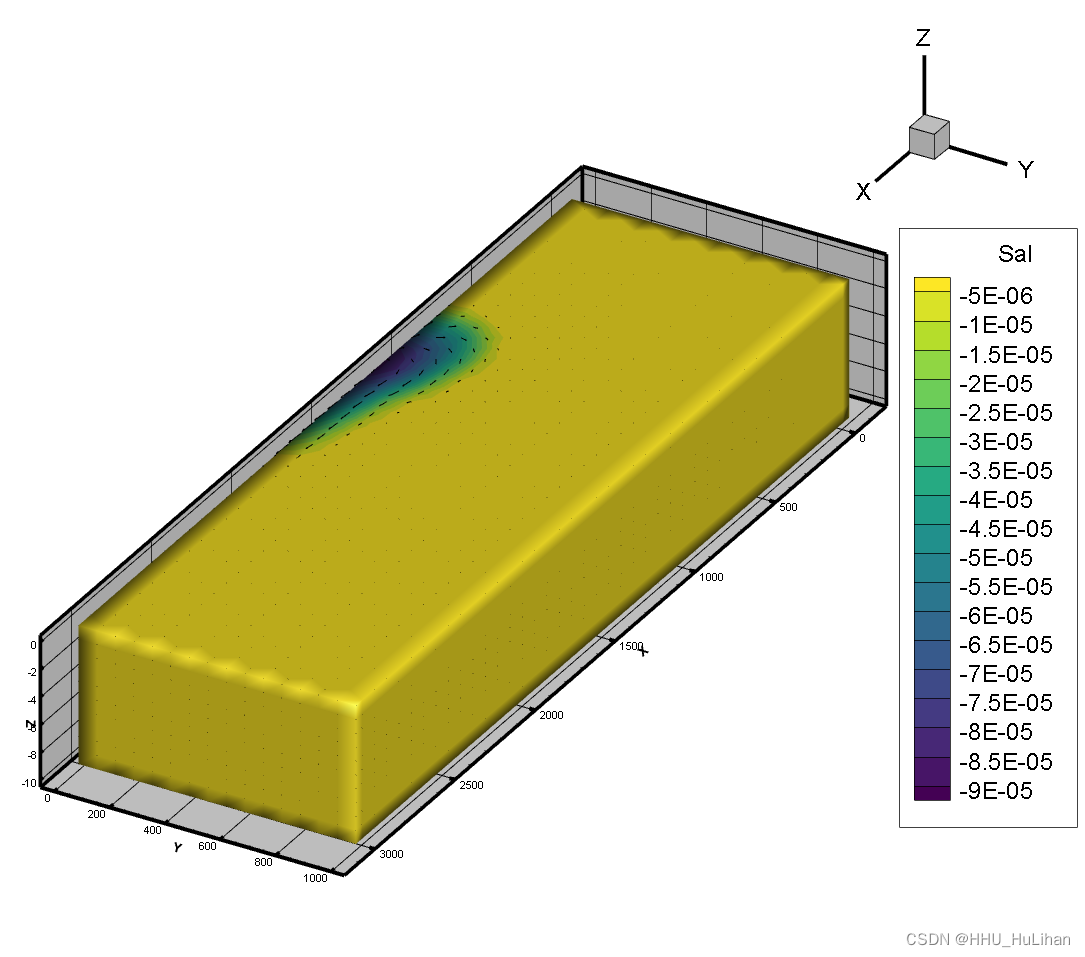

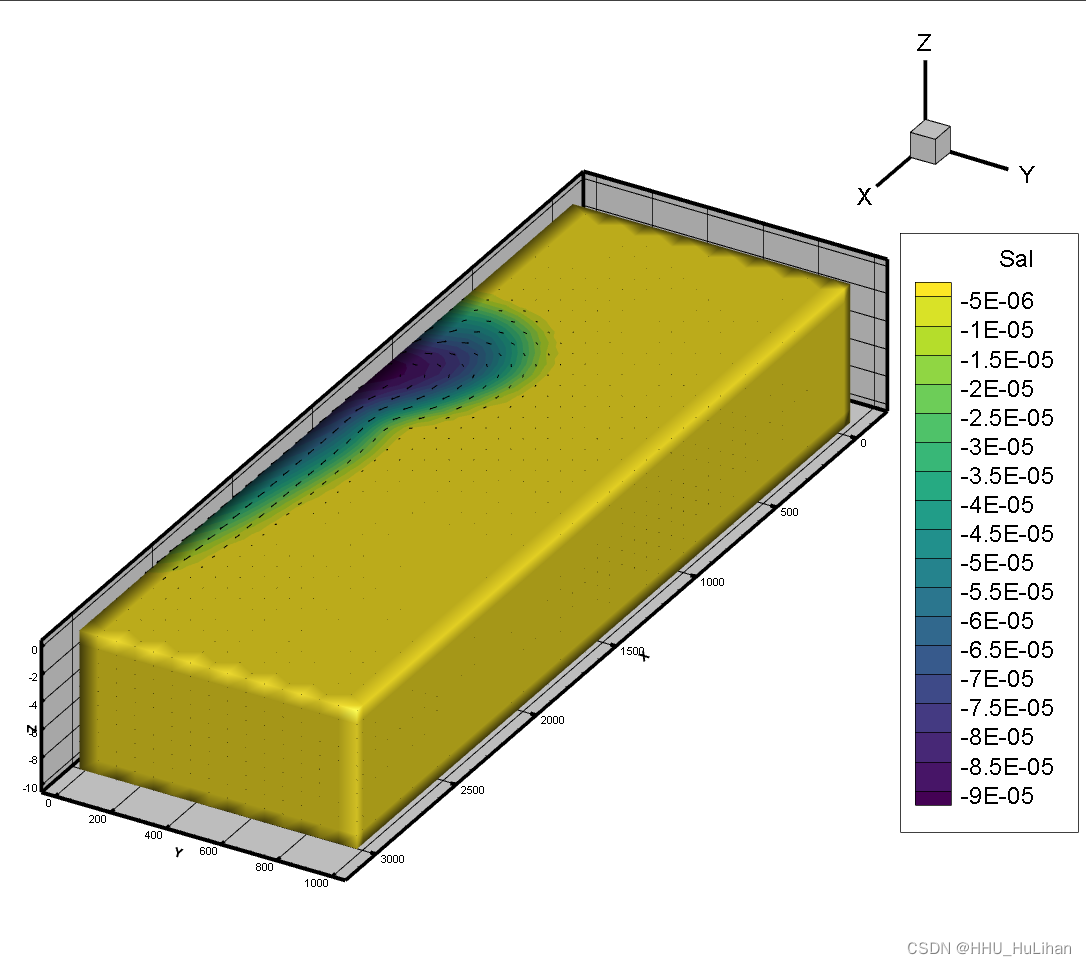

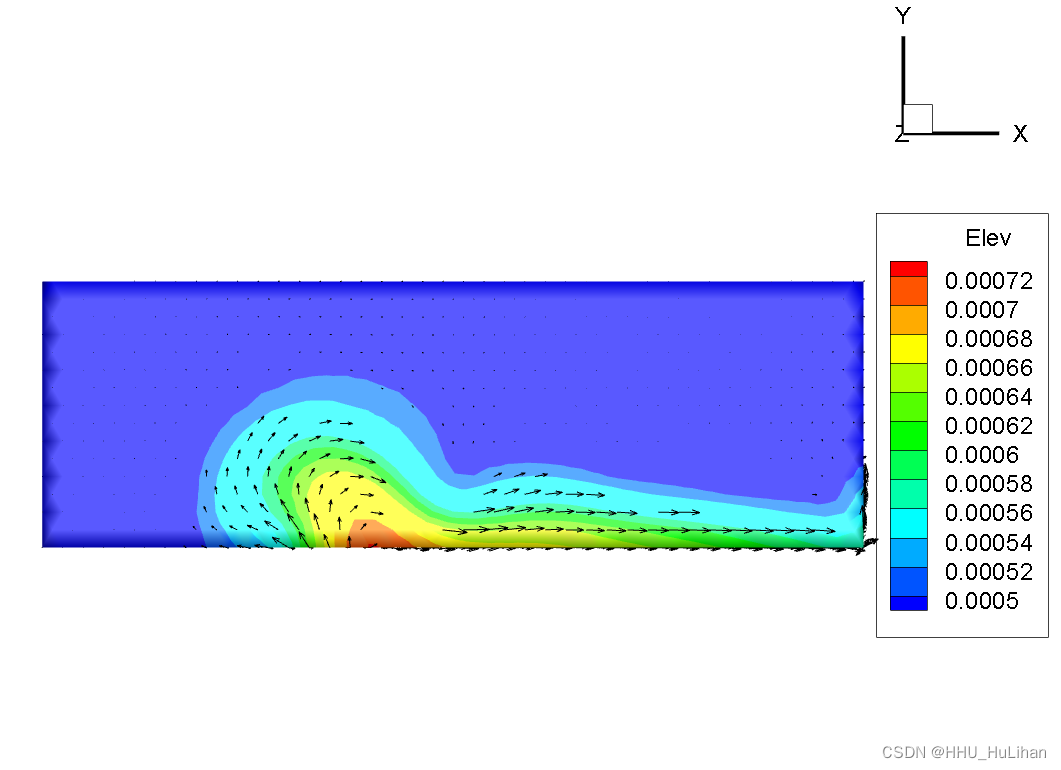

本算例模拟了一个理想海岸的河流羽流运动。在一个理想的矩形计算域内，我们放入一定深度的盐水；我们再在一个边界的某一处添加一个入流边界条件，以输入淡水，并以此模拟河流的输入。在模拟结果中，我们能看到一个简单的羽流形成过程，及羽流的各个结构。
此外，该算例也能让大家熟悉边界条件的配置。该算例的文件位于 /examples/boundaries 文件夹中。

网格配置

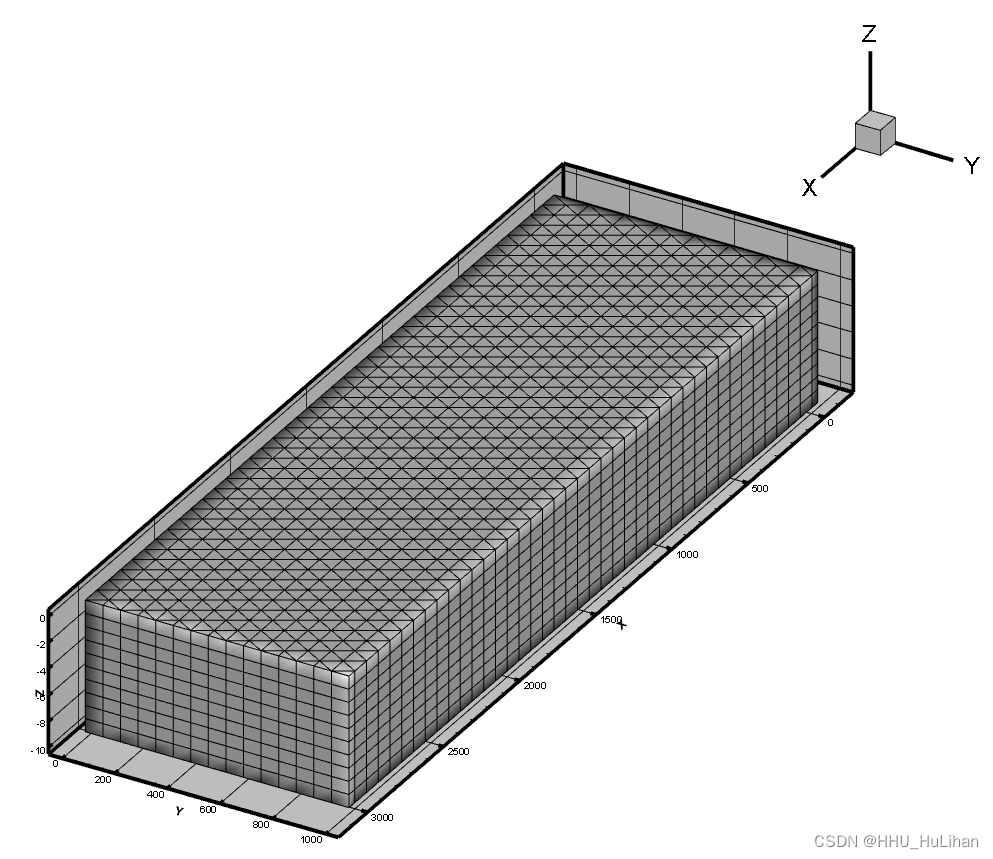

本例采用一个三维网格。从水平面上看，计算域为一个场3km，宽1km的矩形，其网格均为三角形。从垂向看，网格被均分为了10层（suntans.dat： Nkmax=10, rstretch=1）。网格配置如下图所示。
在这里插入图片描述

定解条件设置

初始条件设置

在本算例中，需要设定的初始条件为水深和初始盐度。相关设置都在 initialization.c 文件中。
初始水深和初始水位分别通过函数 ReturnDepth 和 ReturnFreeSurface 设定：

REAL ReturnDepth(REAL x, REAL y) {
  REAL length, xmid, shelfdepth, depth;

  return 10;
}

REAL ReturnFreeSurface(REAL x, REAL y, REAL d) {
  return 0;
}

初始盐度场通过函数 ReturnSalinity 设定：

REAL ReturnSalinity(REAL x, REAL y, REAL z) {
  return 0;
}

即初始盐度场标记为0（这个0并不是实际意义上的0密度，而是表面初始场密度为参考密度）。

边界条件设置

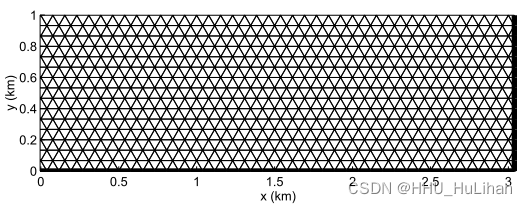

在本算例中，需要设定的边界条件有两部分，第一是南侧（y=0）的入流边界，另一个是东侧的流出边界（开边界的一种）。如下图所示，描粗的边即计算域中需要设定边界条件的边。相关设置都在 initialization.c 文件中。
在这里插入图片描述

开边界处的通量计算（OpenBoundaryFluxes）

void OpenBoundaryFluxes(REAL **q, REAL **ub, REAL **ubn, gridT *grid, physT *phys, propT *prop) {
  int j, jptr, ib, k, forced;
  REAL *uboundary = phys->a, **u = phys->uc, **v = phys->vc, **uold = phys->uold, **vold = phys->vold;
  REAL z, c0, c1, C0, C1, dt=prop->dt, u0, u0new, uc0, vc0, uc0old, vc0old, ub0;

  for(jptr=grid->edgedist[2];jptr<grid->edgedist[3];jptr++) {
    j = grid->edgep[jptr];

    ib = grid->grad[2*j];

    for(k=grid->etop[j];k<grid->Nke[j];k++)
      ub[j][k]=0;

    if(grid->yv[ib]>50) {
      for(k=grid->etop[j];k<grid->Nke[j];k++)
	ub[j][k]=-phys->h[ib]*sqrt(prop->grav/grid->dv[ib]);
    } else {
      if(grid->xv[ib]>900&&grid->xv[ib]<1200)
	for(k=grid->etop[j];k<grid->Nke[j];k++)
	  ub[j][k]=phys->boundary_u[jptr-grid->edgedist[2]][k]*grid->n1[j]+
	    phys->boundary_v[jptr-grid->edgedist[2]][k]*grid->n2[j];
    }
  }
}

上述代码表达了这样的含义，在edge mark = 2的边中（ for(jptr=grid->edgedist[2];jptredgedist[3];jptr++) ），我们首先找到中心点坐标 yv>50 的边，即东边界。并计算东边界的通量为：

ub[j][k]=-phys->h[ib]*sqrt(prop->grav/grid->dv[ib]);

这对应了如下数学表达式：
$u_b=-h_b \sqrt{ \frac {g} {d}}$
式子中，h_b表示边界处的水位，g是重力加速度，d是边界处对应的水深。这个式子表示了一种开边界，即水流可以自由地流出东边界。
而对于edge mark = 2的边中 yv<50 的南边界，则我们需要在 900m<xv<1200m 的网格上施加一个入流通量，这个通量根据边界速度计算：

	  ub[j][k]=phys->boundary_u[jptr-grid->edgedist[2]][k]*grid->n1[j]+
	               phys->boundary_v[jptr-grid->edgedist[2]][k]*grid->n2[j];

这个代码式的含义即将笛卡尔坐标系下的boundary_u和boundary_v，通过投影的方式计算得到网格边界的通量；也即：
$u_b = (boundary_u, boundary_v) \cdot \vec{n} = (boundary_u, boundary_v) \cdot (n_1,n_2)$
式子中，向量n表示网格边界的法向量。

开边界处的速度、水位（BoundaryVelocities和SetUVWH）

void BoundaryVelocities(gridT *grid, physT *phys, propT *prop, int myproc, MPI_Comm comm) {
  int jptr, j, ib, k;
  REAL z;

  for(jptr=grid->edgedist[2];jptr<grid->edgedist[3];jptr++) {
    j = grid->edgep[jptr];

    ib = grid->grad[2*j];

    for(k=grid->etop[j];k<grid->Nke[j];k++) {
      phys->boundary_u[jptr-grid->edgedist[2]][k]=0;
      phys->boundary_v[jptr-grid->edgedist[2]][k]=0;
      phys->boundary_w[jptr-grid->edgedist[2]][k]=0;
    }

    if(grid->yv[ib]>50) {
      for(k=grid->etop[j];k<grid->Nke[j];k++) {
	phys->boundary_u[jptr-grid->edgedist[2]][k]=phys->uc[ib][k];
	phys->boundary_v[jptr-grid->edgedist[2]][k]=phys->vc[ib][k];
	phys->boundary_w[jptr-grid->edgedist[2]][k]=0.5*(phys->w[ib][k]+phys->w[ib][k+1]);
      }
    } else {
      if(grid->xv[ib]>900 && grid->xv[ib]<1200) {
	z=0;
	for(k=grid->etop[j];k<grid->Nke[j];k++) {
	  z-=0.5*grid->dzz[ib][k];
	  if(z>-3.0)
	    phys->boundary_v[jptr-grid->edgedist[2]][k]=prop->amp;
	  z-=0.5*grid->dzz[ib][k];
	}
      }
    }
  }
}

注：ib表示边界相邻网格的索引。
在BoundaryVelocities中，我们首先也要找到通过 edge mark = 2 和 yv>50 找到东边界，然后将boundary_u、boundary_v和boundary_w均设置为边界相邻网格的速度。这里要注意的是，由于在网格中，垂向速度w定义在垂向网格界面上，所以boundary_w通过取相邻网格的值做平均来得到。
而对于南边界，该算例将高程 -3.0 （水深小于3m）的 900m<xv<1200m 网格设置为了入流网格，即入流网格并未延伸至计算域的底部，而是在水面至水深3.0的部分。对于入流边界，我们设置boundary_v = amp。在本例中，amp在suntans.dat中设定，amp= 0.005 （单位m/s）。

static void SetUVWH(gridT *grid, physT *phys, propT *prop, int ib, int j, int boundary_index, REAL boundary_flag) {
  int k;

  if(boundary_flag==open) {
    phys->boundary_h[boundary_index]=phys->h[ib];
    for(k=grid->ctop[ib];k<grid->Nk[ib];k++) {
      phys->boundary_u[boundary_index][k]=phys->uc[ib][k];
      phys->boundary_v[boundary_index][k]=phys->vc[ib][k];
      phys->boundary_w[boundary_index][k]=0.5*(phys->w[ib][k]+phys->w[ib][k+1]);
    }
  } else {
    phys->boundary_h[boundary_index]=prop->amp*fabs(cos(prop->omega*prop->rtime));
    for(k=grid->ctop[ib];k<grid->Nk[ib];k++) {
      phys->boundary_u[boundary_index][k]=phys->u[j][k]*grid->n1[j];
      phys->boundary_v[boundary_index][k]=phys->u[j][k]*grid->n2[j];
      phys->boundary_w[boundary_index][k]=0.5*(phys->w[ib][k]+phys->w[ib][k+1]);
    }
  }
}

同理，SetUVWH中确定了边界速度，还确定了边界处的水位boundary_h。对于开边界，boundary_h 亦采用了相邻网格的h，即phys->h[ib]。

开边界处的盐度（BoundaryScalars）

void BoundaryScalars(gridT *grid, physT *phys, propT *prop, int myproc, MPI_Comm comm) {
  int jptr, j, ib, k;
  REAL z;

  for(jptr=grid->edgedist[2];jptr<grid->edgedist[3];jptr++) {
      j=grid->edgep[jptr];
      ib=grid->grad[2*j];

      for(k=grid->ctop[ib];k<grid->Nk[ib];k++) {
	phys->boundary_T[jptr-grid->edgedist[2]][k]=phys->T[ib][k];
	phys->boundary_s[jptr-grid->edgedist[2]][k]=phys->s[ib][k];
      }

      z=0;
      if(grid->yv[ib]<50)
	if(grid->xv[ib]>900 && grid->xv[ib]<1200)
	  for(k=grid->ctop[ib];k<grid->Nk[ib];k++) {
	    z-=0.5*grid->dzz[ib][k];
	    if(z>-3.0) {
	      phys->boundary_T[jptr-grid->edgedist[2]][k]=phys->T[ib][k];
	      phys->boundary_s[jptr-grid->edgedist[2]][k]=-0.0001;
	    } else {
	      phys->boundary_T[jptr-grid->edgedist[2]][k]=phys->T[ib][k];
	      phys->boundary_s[jptr-grid->edgedist[2]][k]=0;
	    }
	    z-=0.5*grid->dzz[ib][k];
	  }
  }
}

第一部分的代码块表示：对于除了入流边界外的开边界，boundary_T和boundary_S分别设置为相邻网格的温度值与盐度值，即均采用温度和盐度的零梯度边界条件（注：在本例中，温度不影响水的密度）。对于入流边界，我们设定温度的边界值boundary_T为相邻网格的温度值，即采用零温度梯度的边界条件；而将入流的盐度条件将采用如下方式设定：
$\rho _{inflow}=\begin{cases} \Delta \rho &\text{if } z>-3.0 \\ 0 &\text{if }otherwise \end{cases}$

密度状态方程

在本算例中，水体密度仅由盐度s确定，其状态方程表达式体现在 state.c 文件的 StateEquation 函数中：

REAL StateEquation(const propT *prop, const REAL s, const REAL T, const REAL p) {
  return prop->beta*s;
}

其中，beta为定值参数，在 /rundata/suntans.dat 中指定。在此例中，beta = 1.0。

其它参数配置

该算例采用非静压模拟（suntans.dat: nonhydrostatic = 1），时间步长为Δt=60s （suntans.dat: dt = 60），总共运行3000个时间步（suntans.dat: nstep = 3000），并每隔120步输出一次结果（suntans.dat: ntout = 120）。水体的分子粘度采用1e-4 m²/s，盐度的水平、垂向扩散系数均设置为0。动量平流项采用中心差分格式（suntans.dat: nonlinear = 2），并采用2.5阶Mellor-Yamada紊流模型（suntans.dat: turbmodel = 1）。
此外，模拟考虑了科氏力效应，设置科氏力系数Coriolis_f = 5e-4。
