状态图 有限状态机

最新推荐文章于 2025-09-30 11:08:48 发布
原创 最新推荐文章于 2025-09-30 11:08:48 发布 · 1.4k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客探讨了序列检测中s0状态与序列第一位的反向关系，以及重叠和不重叠序列在最后一个状态变化上的差异，揭示了隐藏的模式和规律。

在这里插入图片描述

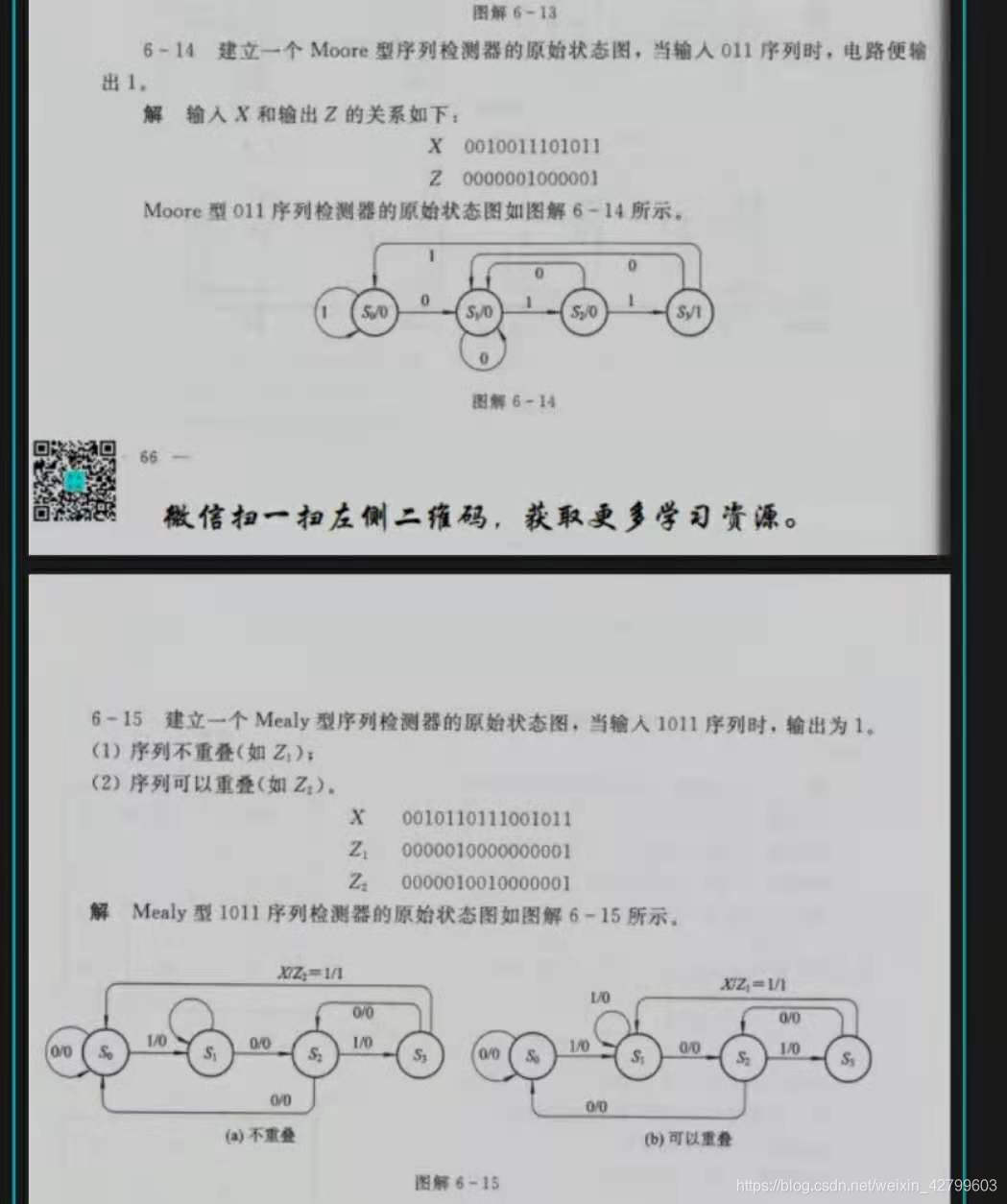

6-14
在这里插入图片描述
6-15

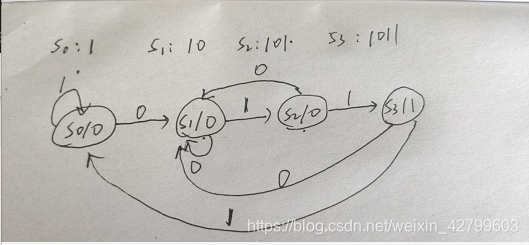

z1
在这里插入图片描述

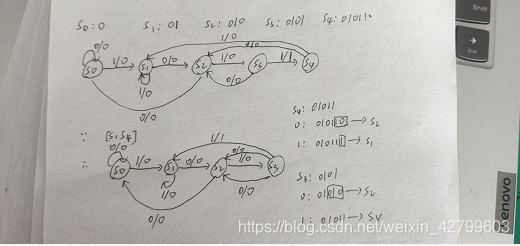

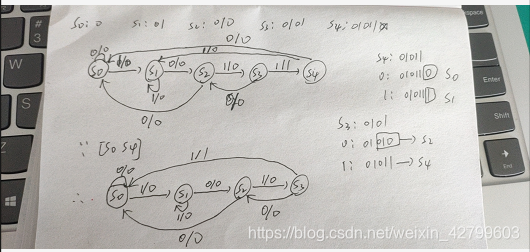

z2
在这里插入图片描述
目前总结的规律
1. s0状态与检测序列的第一位相反
2. 检测序列重叠还是不重叠不同在于最后一个状态的变化
