本文节选自我的博客：建筑室内无线检测系统

💖 作者简介：大家好，我是MilesChen，偏前端的全栈开发者。
📝 优快云主页：爱吃糖的猫🔥
📣 我的博客：爱吃糖的猫
📚 Github主页: MilesChen
🎉 支持我：点赞👍+收藏⭐️+留言📝
💬介绍：The mixture of WEB+DeepLearning+Iot+anything🍁

简介

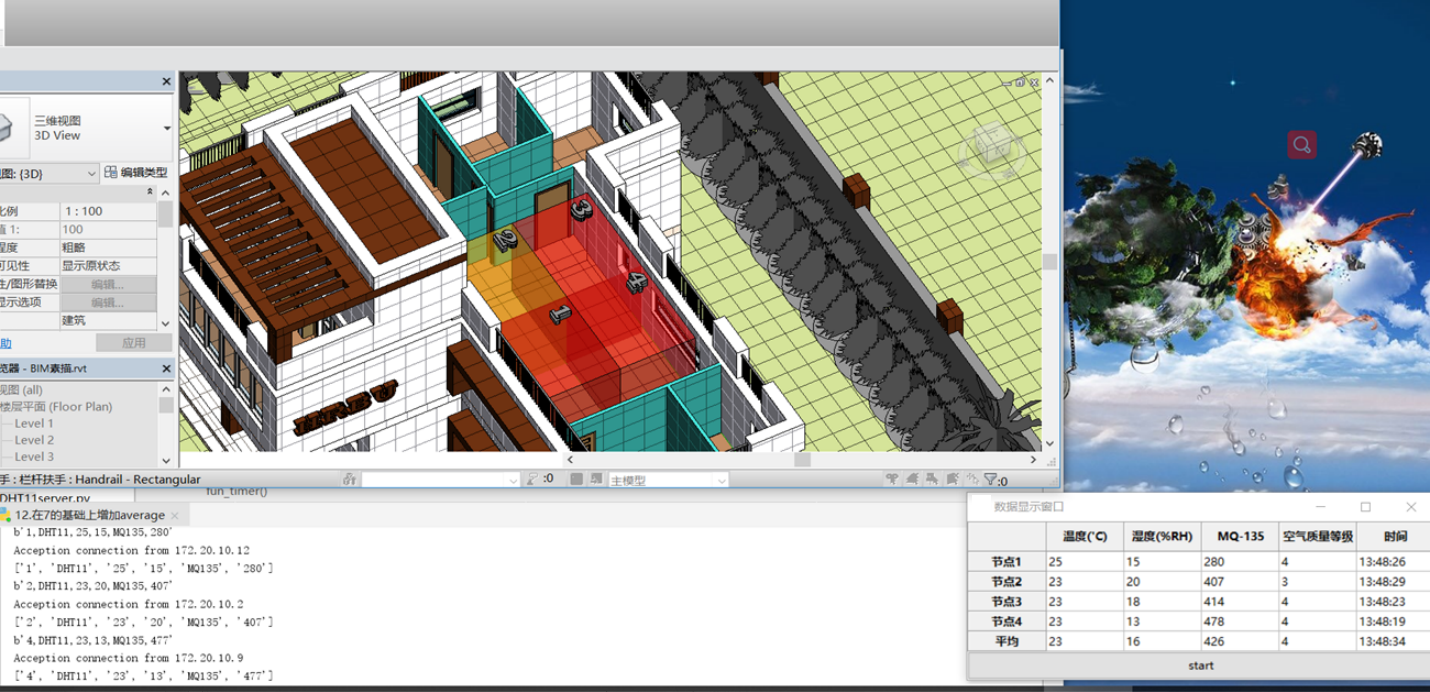

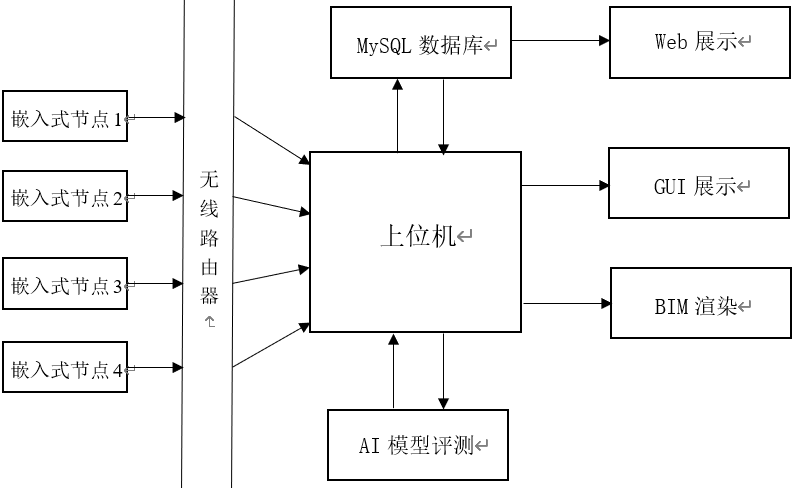

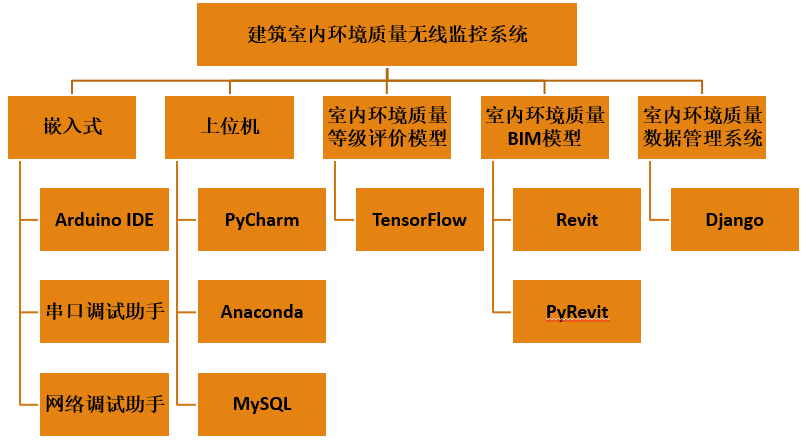

建筑室内无线检测系统是基于物联网、人工智能、BIM的背景下实现建筑室内环境质量无线监控系统。实现传感器实时无线采集建筑环境信息并上传到上位机，利用深度学习LSTM搭建模型评价环境质量等级，并实时显示到BIM模型中和网页上。本设计主要有嵌入式、上位机、室内环境质量等级评价模型、室内环境质量BIM模型和室内环境质量数据管理系统五大部分组成。

涉及的代码与素材均在这里获取，如果对您有帮助，麻烦帮我点个star

功能

支持采集温度、湿度、烟雾、氨气、硫化物、苯系蒸汽数据检测
拨码开关切换节点
WIFI传输环境数据
wxPython展示采集的环境数据
MySQL存储环境数据

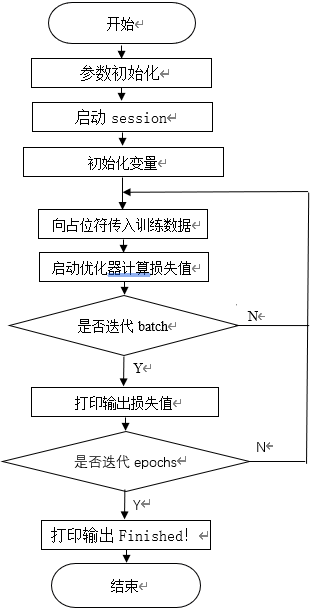

AI智能评估环境质量等级

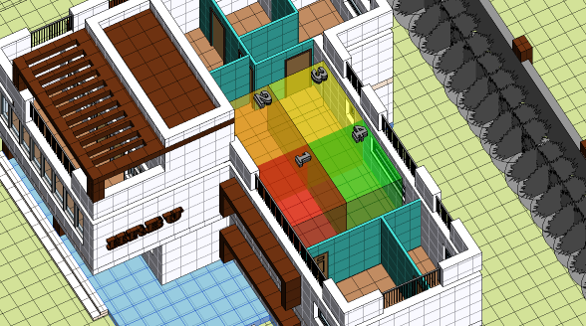

Revit软件中渲染环境模型

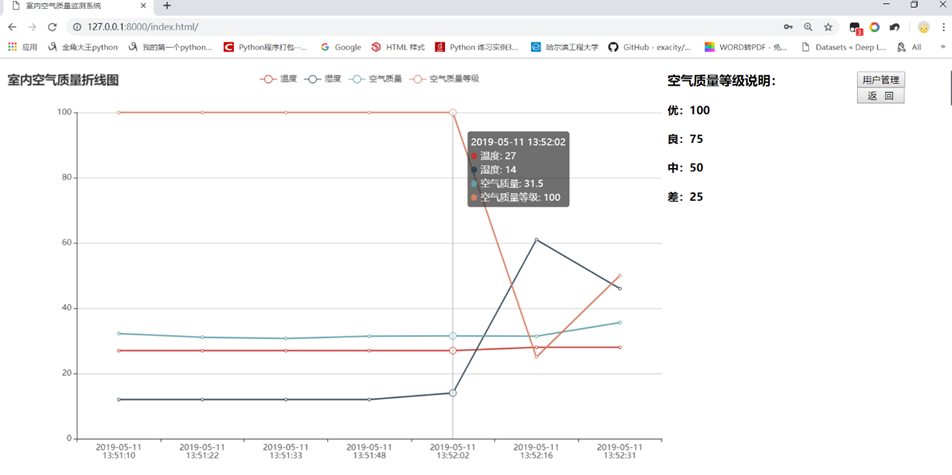

Web在线监测环境数据

注意事项

涉及的嵌入式设备有Arduino Nano、DHT11、MQ-135、4位拨码开关、ESP8266、LCD1602、DC-DC电源转换

快速上手

嵌入式部分

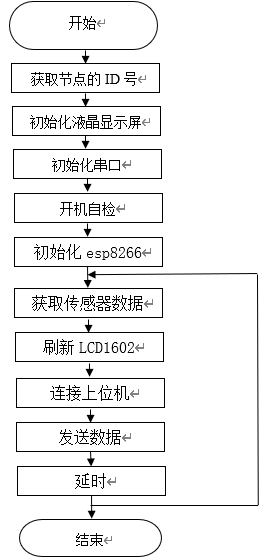

嵌入式部分用Arduino Nano采集温湿度传感器DHT11环境质量MQ-135数据，实时显示在LCD1602显示屏上，且通过WiFi模块ESP8266发送到服务器端，通信协议使用的TCP协议；每个检测节点设有拨码开关调节，使用电池和电源转换模块单独供电。在制作过程中将元器件插在面包板上，再用热熔胶固定，电池盒与电源模块固定在PCB板上，最后用导线连接完成。(有条件可以自己制作PCD)

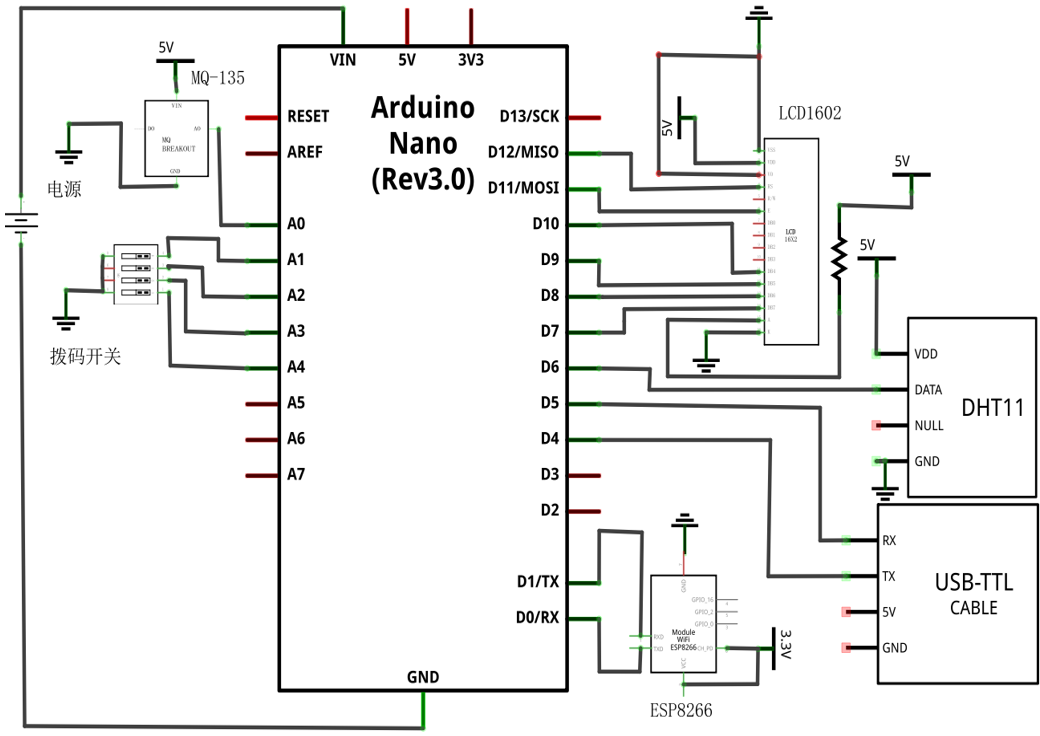

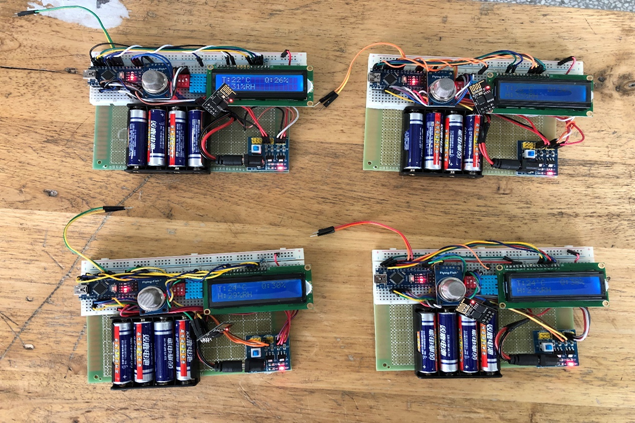

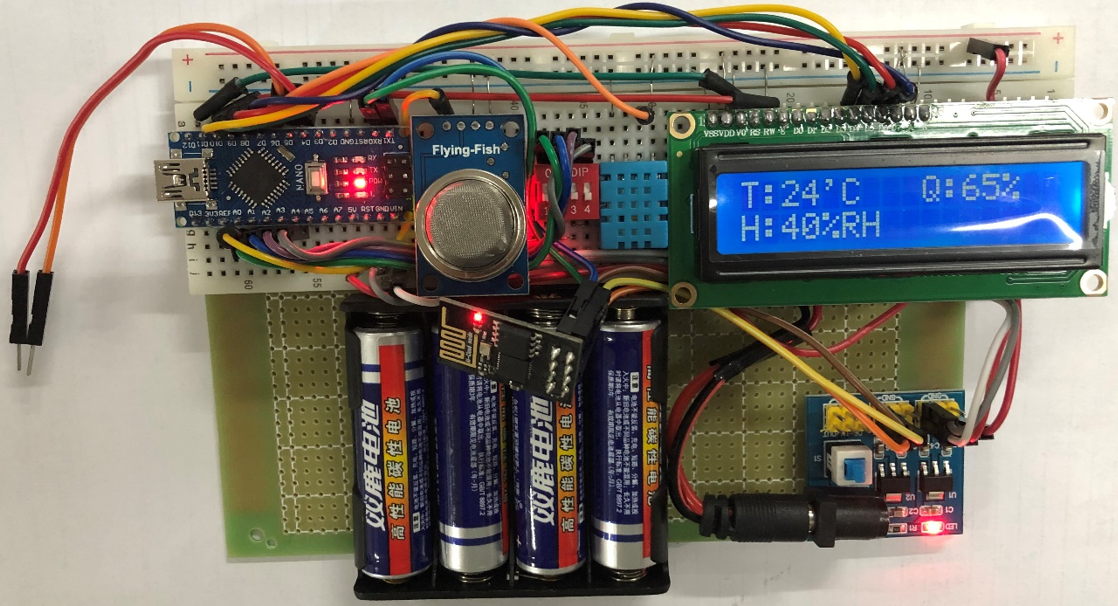

总线路图和硬件实物图如下

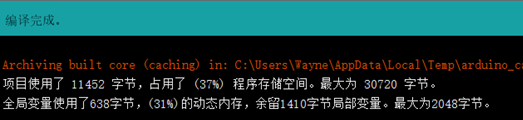

连接完成后将wifiuart/wifiuart.ino烧如Arduino

上位机部分

环境安装

注意pytorch要单独先安装torch >= 1.7.0
pip install -r requirements.txt

MySQL数据库初始化

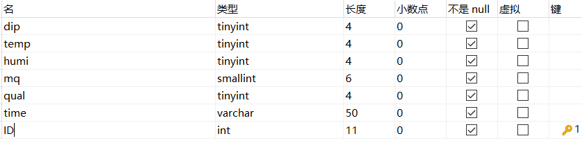

节点采集数据表结构dip为节点号，类型为tinyint，长度是保存后自动配置的，temp为温度，humi为湿度，mq为环境质量，qual为环境质量等级，time为采集时间、ID为数据编号。

用户数据表结构。

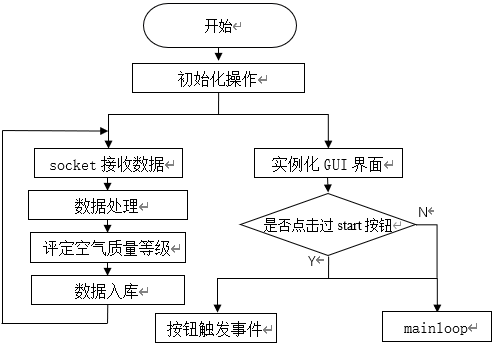

启动上位机
启动本地客户端ui，在server目录下
python server.py
启动Django服务
BS目录下执行启动Django前后端服务
python manage.py runserver

Revit部分

使用Revit打开/others/BIM/BIM.rvt

Autodesk revit 2016安装
Autodesk revit 2016，与普通的Autodesk软件安装类似，此处不再赘述；
Pyrevit安装

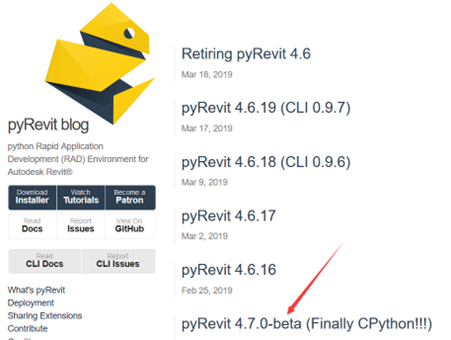

Pyrevit官网：下载并安装4.7.0版本
检测安装是否成功
安装成功后，启动revit软件会弹出如下窗口

进入后，工具栏会多一个pyRevit模块，说明安装成功

\others\BIM\text.extension目录放在pyRevit目录下的如下位置

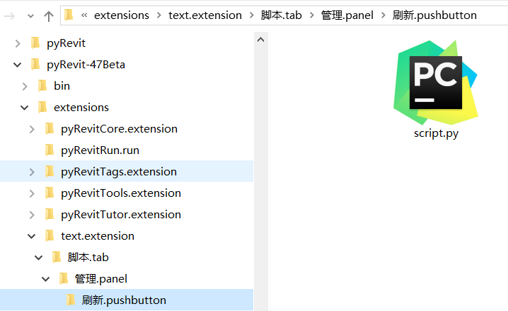

每个PyRevit小工具是一个固定格式的文件夹，PyRevit目录下打开‘extensions’文件夹，新建文件’text.extension’；打开后新建文件夹‘脚本.tab’；打开后新建文件夹‘管理.panel’；打开后新建文件夹‘刷新.pushbutton’；打开后添加脚本文件‘script.py’图标
