五、Linux设备驱动程序调用关系，用户态内核态分析

1 用户态和内核态

1.1 用户态

用户态是普通应用程序运行的模式，操作系统为了保护自身和硬件资源，把用户程序“限制”在一个受控的环境中运行：

• 不能直接访问硬件（如 I/O 端口、磁盘、内存管理单元等）。
• 不能直接访问内核数据结构。
• 只能通过系统调用请求内核提供服务（比如 read()、write()、open()）。
• 安全性高：即使用户程序崩了，不会直接影响内核或其他程序。

1.2 内核态

内核态是操作系统核心代码（kernel）运行的模式，它拥有对所有硬件资源的完全控制权：

• 可以直接操作硬件、访问内存、控制进程。
• 执行系统调用的处理逻辑。
• 是整个系统最"特权"的模式。

这里举个简单的例子：

用户态----------------------->顾客在银行窗口排队办业务
内核态----------------------->银行柜员在内部操作系统为你服务

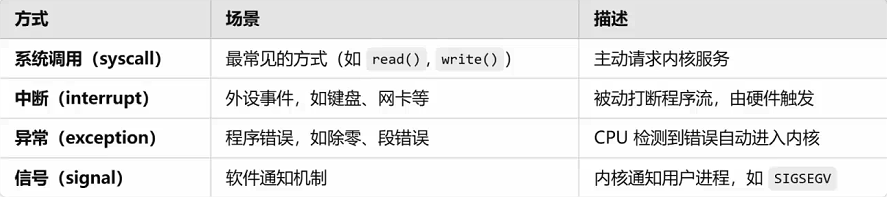

1.3 常见的陷入内核的方式

1.4 用户态陷入内核态分析

1.4.1 相关工具介绍

1.4.1.1 strace — 系统调用的侦察兵

strace 是一个在用户态运行的命令行工具，用于跟踪和记录一个程序执行过程中发生的所有系统调用。它会拦截程序调用的每一个 open、read、write、ioctl 等系统调用，并显示调用参数、返回值、错误码等详细信息。它不需要修改程序源码，是排查问题、了解程序行为的首选利器。

使用场景：

• 查看程序有没有成功访问设备文件：比如你写了 /dev/mychardev 驱动，用户程序运行后你不确定有没有执行 open()，用 strace 一看就知道。
• 捕捉 read/write 调用细节：看是否真的调用了 read()，传了多少字节，返回了多少数据，有没有失败。
• 排查 errno 和系统调用失败原因：比如 open() 失败但你不知道为什么，strace 会显示 ENOENT（找不到文件）或 EPERM（权限错误）等信息。

1.4.1.2 perf — 性能分析的瑞士军刀

perf 是 Linux 内核自带的性能分析工具，它可以收集 CPU、内存、系统调用、上下文切换等运行时事件的数据。除了性能统计，它还能追踪系统调用、分析热点函数、绘制调用图，是深入分析应用或内核性能瓶颈的利器。它可以用于用户态程序，也可以追踪内核态行为。
使用场景：

• 统计程序运行时间和资源开销： 使用 perf stat ./your_program 可以看到 task clock、上下文切换、page fault 等指标。
• 系统调用追踪（类似 strace 但更底层）： perf trace ./your_program 显示每个系统调用的详细时间戳、线程号、返回值。
• 分析程序瓶颈或热点函数： perf top 显示哪些函数最消耗 CPU，适合分析长时间运行的服务。

1.4.1.3 trace-cmd（ftrace）— 内核函数调用的显微镜

trace-cmd 是对 Linux 内核内建的函数追踪工具 ftrace 的封装器，用户可以用它来记录和查看内核函数的执行路径，包括调用关系和时间顺序。它能告诉你“某个系统调用进入内核后，具体走了哪些函数”，特别适合用于分析驱动代码是否被调用、调用顺序是否正确。
使用场景：

• 追踪 vfs_read() 是否调用了你的 driver_read()：你在驱动写了 .read 函数，配合 trace-cmd record -e vfs_read 就能看到是否真的走到了你实现的函数。
• 调试驱动函数没有执行的原因：看看是没挂上 file_operations 还是压根没触发读操作。
• 结合 trace_printk() 打印关键函数时序：比如你怀疑 my_read() 比预期晚执行，就可以配合时间戳分析调用延迟。

1.4.1.4 linux-tools-$(uname -r) — perf 的家属套餐

这是一个包含 perf 工具的内核版本匹配包，确保你用的 perf 与当前运行的内核是一致的（否则可能无法采集事件数据）。它还可能包含一些 cpupower、调频调压等系统级工具。

使用场景：

• 无法安装 perf 时的兜底方案：如果 apt install perf 报错，那就装这个版本号一致的包。
• 保证 perf 功能完整性：某些功能依赖于 linux-tools-common、linux-tools-generic 和版本匹配的工具一起使用。

1.4.2 Linux系统层次结构

（1）用户空间（User Space）
用户空间是 Linux 系统中最上层的一部分，运行着各种用户级的应用程序和服务。我们日常使用的命令行程序（如 bash）、图形界面（如 GNOME、KDE）、浏览器、文本编辑器，以及你自己写的用户程序（如 user_read）都属于这一层。用户空间中的程序不能直接操作硬件或访问内核资源，它们的所有底层操作需求，例如读写文件、网络通信、访问设备等，都必须通过系统调用接口向内核发起请求。这种隔离机制保证了系统的安全性与稳定性。

（2）系统调用接口（System Call Interface）
系统调用接口位于用户空间与内核空间之间，是两者交互的“桥梁”。当用户程序调用如 read()、write()、open() 等函数时，本质上会通过系统调用（syscall 指令或软中断 int 0x80）陷入内核。这一过程由内核中的系统调用入口函数（如 sys_read()）接手，进入特权模式（Ring 0）。系统调用接口统一管理用户请求并将其分发给内核中的相关子系统（如文件系统、内存管理、驱动程序等），它确保用户对内核资源的访问是受控的、合法的。

（3）内核核心层（Kernel Core）
内核核心层是 Linux 系统的“中枢神经系统”，负责调度管理整个系统的资源。它包括进程调度器、虚拟内存管理器、系统调用处理模块、文件系统（如 VFS 虚拟文件系统）、网络协议栈、安全机制等。当系统调用进入内核后，比如一个文件读取请求，内核会通过 vfs_read() 接口分发到具体的设备或文件类型处理器。这一层不直接与硬件打交道，而是通过统一抽象，管理所有的资源使用，并将请求下发给驱动层执行。

（4）驱动程序层（Device Drivers）
驱动程序层是内核中的一个专门子模块，负责与具体硬件设备进行通信。比如你的字符设备驱动 mychardev.ko，在内核中注册后，会提供标准接口（如 .read、.write 函数）供内核调用。当内核的 vfs_read() 分发到该设备时，它会调用你在 file_operations 中注册的 my_read() 函数，由你负责具体的数据传输逻辑。驱动层对上暴露统一的接口给内核，对下直接操作硬件寄存器、DMA、I/O 等，是内核访问硬件的“执行者”。

（5）硬件层（Hardware）
硬件层是整个系统最底层，包含了所有物理设备：CPU、内存、网卡、磁盘、USB 设备、显卡、I/O 控制器等。Linux 内核本身并不能直接操作硬件，它依赖驱动程序来控制、初始化和与设备交互。比如你调用 read() 读取串口数据，最终通过驱动写入串口控制寄存器、读取数据缓冲区。这一层是数据真正“发生物理移动”的地方，是所有抽象逻辑最终落地的接口。

2 从用户导内核的调用关系案例分析

2.1 实验平台

Linux ubuntu 4.15.0-142-generic #146~16.04.1-Ubuntu SMP Tue Apr 13 09:27:15 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux

2.2 实验程序

在ubuntu下新建文件夹，并创建驱动文件、测试文件、分析脚本文件。

2.2.1 驱动文件

// mychardev.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/uaccess.h>

#define DEVICE_NAME "mychardev"
#define MAJOR_NUM 240
static char data[] = "Hello from kernel!\n";

static ssize_t my_read(struct file *file, char __user *buf, size_t len, loff_t *offset) {
    printk(KERN_INFO "[mychardev] my_read() called, len=%zu\n", len);
    return copy_to_user(buf, data, sizeof(data));
}

static struct file_operations fops = {
    .owner = THIS_MODULE,
    .read = my_read,
};

static int __init my_init(void) {
    register_chrdev(MAJOR_NUM, DEVICE_NAME, &fops);
    printk(KERN_INFO "[mychardev] driver loaded\n");
    return 0;
}

static void __exit my_exit(void) {
    unregister_chrdev(MAJOR_NUM, DEVICE_NAME);
    printk(KERN_INFO "[mychardev] driver unloaded\n");
}

module_init(my_init);
module_exit(my_exit);
MODULE_LICENSE("GPL");

2.2.2 测试文件

// user_read.c
#include <fcntl.h>
#include <unistd.h>
#include <stdio.h>

int main() {
    char buf[128] = {0};
    int fd = open("/dev/mychardev", O_RDONLY);
    if (fd < 0) {
        perror("open");
        return 1;
    }

    ssize_t n = read(fd, buf, sizeof(buf));
    if (n < 0) {
        perror("read");
        return 1;
    }

    printf("User got: %s", buf);
    close(fd);
    return 0;
}

2.2.3 分析脚本文件

# trance_all.sh
#!/bin/bash
set -e

# ========== 配置 ==========
TARGET=./user_read
DEVICE=/dev/mychardev
TRACE_DIR=/sys/kernel/debug/tracing
LOG_DIR=.
STRACE_LOG=$LOG_DIR/strace.log
PERF_LOG=$LOG_DIR/perf_trace.log
FTRACE_TMP=/tmp/ftrace_trace.log
FTRACE_LOG=$LOG_DIR/ftrace_trace.log

# ========== 加载驱动 ==========
echo "[*] 插入驱动模块..."
sudo insmod mychardev.ko || true
sudo mknod $DEVICE c 240 0 || true
sudo chmod 666 $DEVICE

# ========== strace ==========
echo "[*] 使用 strace 追踪系统调用"
strace $TARGET 2>&1 | tee $STRACE_LOG

# ========== perf trace ==========
echo "[*] 使用 perf trace 追踪系统调用"
sudo perf trace -o $PERF_LOG $TARGET

# ========== ftrace 准备 ==========
echo "[*] 挂载 debugfs(ftrace 用)"
sudo mount -t debugfs none /sys/kernel/debug || true

echo "[*] 配置 ftrace 追踪器"
sudo bash -c "
cd $TRACE_DIR
echo nop > current_tracer
echo > trace
echo 0 > tracing_on

# 使用 function_graph,显示函数调用路径 + 耗时
echo function_graph > current_tracer

# 设置关注的函数(可根据驱动实际函数名调整)
echo vfs_read > set_graph_function
echo my_read >> set_graph_function 2>/dev/null || true
echo chardevbase_read >> set_graph_function 2>/dev/null || true

echo 1 > tracing_on
"

# ========== 执行用户程序 ==========
echo "[*] 执行用户程序并触发驱动调用..."
$TARGET

# ========== 停止 ftrace & 导出调用链 ==========
echo "[*] 停止 ftrace 并导出调用链日志"
sudo bash -c "
cd $TRACE_DIR
echo 0 > tracing_on
cat trace > $FTRACE_TMP
"

# 拷贝给当前用户使用
cp $FTRACE_TMP $FTRACE_LOG
chmod 644 $FTRACE_LOG

# ========== 展示结果 ==========
echo
echo "[*] ftrace 内核函数调用链(前 50 行)👇"
head -n 50 $FTRACE_LOG

echo
echo "[*] 查看驱动 printk 日志(dmesg)👇"
dmesg | tail -n 20

echo
echo "[✔] 所有分析完成,日志文件："
echo "  - $STRACE_LOG        (用户态系统调用)"
echo "  - $PERF_LOG          (perf 系统调用追踪)"
echo "  - $FTRACE_LOG        (内核函数调用链)"

2.2.4 Makefile

obj-m := mychardev.o

KDIR := /lib/modules/$(shell uname -r)/build
PWD  := $(shell pwd)

all:
	make -C $(KDIR) M=$(PWD) modules
	gcc -o user_read user_read.c

clean:
	make -C $(KDIR) M=$(PWD) clean
	rm -f user_read

2.3 分析脚本解析

#!/bin/bash
set -e

• #!/bin/bash：声明脚本使用 Bash 解释器执行。
• set -e：一旦脚本中某条命令出错（返回非 0），立即退出脚本，避免连锁错误。

TARGET=./user_read
DEVICE=/dev/mychardev
TRACE_DIR=/sys/kernel/debug/tracing
LOG_DIR=.
STRACE_LOG=$LOG_DIR/strace.log
PERF_LOG=$LOG_DIR/perf_trace.log
FTRACE_TMP=/tmp/ftrace_trace.log
FTRACE_LOG=$LOG_DIR/ftrace_trace.log

• TARGET：你编译出的用户态程序（将调用驱动）
• DEVICE：字符设备路径（你创建的 /dev/mychardev）
• TRACE_DIR：ftrace 的控制路径，ftrace 所有操作都在这个目录里进行
• LOG_DIR：日志文件保存目录，. 代表当前路径
• STRACE_LOG：保存 strace 输出的日志路径
• PERF_LOG：保存 perf trace 的结果
• FTRACE_TMP：临时保存 ftrace 的输出文件（root 权限）
• FTRACE_LOG：最终保存为普通用户可读的 ftrace 调用链日志

echo "[*] 插入驱动模块..."
sudo insmod mychardev.ko || true
sudo mknod $DEVICE c 240 0 || true
sudo chmod 666 $DEVICE

• insmod mychardev.ko：插入你编译的字符设备驱动
• || true：即使已经插入，防止报错中断脚本
• mknod：创建字符设备节点，c 240 0 表示主设备号 240，次设备号 0
• chmod 666：让所有用户都可以读写设备（默认 root 权限不够）

# 使用 strace 追踪用户态系统调用
echo "[*] 使用 strace 追踪系统调用"
strace $TARGET 2>&1 | tee $STRACE_LOG

• strace：捕获并打印程序使用的所有系统调用
• $TARGET：你的用户程序（比如调用了 open、read）
• 2>&1：把 stderr（strace 默认输出）重定向到 stdout
• tee：同时输出到终端和保存到 $STRACE_LOG

# 使用 perf trace 分析系统调用路径
echo "[*] 使用 perf trace 追踪系统调用"
sudo perf trace -o $PERF_LOG $TARGET

• perf trace：类似 strace，但更贴近内核层，可显示更多信息（如函数耗时、CPU切换）
• -o $PERF_LOG：把输出保存到指定文件
• sudo：perf 需要高权限使用硬件性能计数器

# 准备 ftrace 环境
echo "[*] 挂载 debugfs(ftrace 用)"
sudo mount -t debugfs none /sys/kernel/debug || true

• ftrace 工作在 debugfs 文件系统中，它提供内核调试入口
• 如果你未挂载 debugfs，ftrace 无法工作
• || true 是为了防止已经挂载时报错

# 配置 ftrace 跟踪器
echo "[*] 配置 ftrace 追踪器"
sudo bash -c "
cd $TRACE_DIR
echo nop > current_tracer
echo > trace
echo 0 > tracing_on

• current_tracer：当前追踪模式，nop 先清空
• trace：清空上一次追踪的日志内容
• tracing_on=0：先关闭追踪，防止写入未准备好的数据

# 使用 function_graph,显示函数调用路径 + 耗时
echo function_graph > current_tracer

• 切换到 function_graph 模式，这是 ftrace 最强大的一种模式
• 能显示完整函数调用栈 + 每个函数执行耗时
• 比 function 模式多了视觉缩进和耗时信息

# 设置关注的函数(可根据驱动实际函数名调整)
echo vfs_read > set_graph_function
echo my_read >> set_graph_function 2>/dev/null || true
echo chardevbase_read >> set_graph_function 2>/dev/null || true

把 my_read 函数添加到 ftrace 的函数跟踪列表中，如果失败也不报错，不中断脚本执行。

>> set_graph_function
这是写入（追加）到 ftrace 的 函数过滤列表文件：set_graph_function 文件位于 /sys/kernel/debug/tracing/ 中。它控制 ftrace 在 function_graph 模式下，只追踪这些函数及它们的子函数调用链。>> 和 > 不同，>> 是追加模式，不会清除之前设置的函数。

2>/dev/null
这是重定向错误输出，意思是：如果这条命令执行时出错（比如 my_read 函数不存在于内核符号表），把报错信息丢掉，不打印出来。

|| true
这是容错写法，意思是：如果上面那条命令失败了（返回非 0），就执行 true 让它“看起来成功”，不会影响整个脚本。

这是配合 set -e 的技巧：你脚本里写了 set -e，意味着只要一条命令失败，脚本就会中断。但我们又不希望某个函数追踪失败就整个退出。所以加 || true，就算追踪失败也不会终止脚本。

2.4 分析脚本完善

当你使用 ftrace、perf trace 等工具时，默认会捕捉整个系统中所有进程的系统调用或内核函数调用。但我们开发驱动、调试程序时，只关心：我们自己写的程序。因此使用 set_ftrace_pid 限定追踪的 PID。
修改之后的脚本为：

#!/bin/bash
set -e

# ========== 配置 ==========
TARGET=./user_read
DEVICE=/dev/mychardev
TRACE_DIR=/sys/kernel/debug/tracing
LOG_DIR=.
STRACE_LOG=$LOG_DIR/strace.log
PERF_LOG=$LOG_DIR/perf_trace.log
FTRACE_TMP=/tmp/ftrace_trace.log
FTRACE_LOG=$LOG_DIR/ftrace_trace.log

# ========== 加载驱动 ==========
echo "[*] 插入驱动模块..."
sudo insmod mychardev.ko || true
sudo mknod $DEVICE c 240 0 || true
sudo chmod 666 $DEVICE

# ========== strace ==========
echo "[*] 使用 strace 追踪系统调用"
strace $TARGET 2>&1 | tee $STRACE_LOG

# ========== perf trace ==========
echo "[*] 使用 perf trace 追踪系统调用"
sudo perf trace -o $PERF_LOG $TARGET

# ========== ftrace 准备 ==========
echo "[*] 挂载 debugfs（ftrace 用）"
sudo mount -t debugfs none /sys/kernel/debug || true

echo "[*] 配置 ftrace 追踪器"
sudo bash -c "
cd $TRACE_DIR
echo nop > current_tracer
echo > trace
echo 0 > tracing_on
echo function_graph > current_tracer

# 设置关注的函数（可根据驱动实际函数名调整）
echo vfs_read > set_graph_function
echo my_read >> set_graph_function 2>/dev/null || true
echo chardevbase_read >> set_graph_function 2>/dev/null || true
"

# ========== 执行用户程序（仅追踪其 PID） ==========
echo "[*] 启动用户程序，并设置 PID 过滤..."

$TARGET &
TARGET_PID=$!
echo "[*] 捕获用户程序 PID: $TARGET_PID"

# 设置 ftrace 只追踪该 PID
sudo bash -c "echo $TARGET_PID > $TRACE_DIR/set_ftrace_pid"

# 启用 ftrace 追踪
sudo bash -c "echo 1 > $TRACE_DIR/tracing_on"

# 等待程序结束
wait $TARGET_PID

# ========== 停止 ftrace & 导出调用链 ==========
echo "[*] 停止 ftrace 并导出调用链日志"
sudo bash -c "
cd $TRACE_DIR
echo 0 > tracing_on
cat trace > $FTRACE_TMP
"

# 拷贝给当前用户查看
cp $FTRACE_TMP $FTRACE_LOG
chmod 644 $FTRACE_LOG

# ========== 展示结果 ==========
echo
echo "[*] ftrace 内核函数调用链（前 50 行）👇"
head -n 50 $FTRACE_LOG

echo
echo "[*] 查看驱动 printk 日志（dmesg）👇"
dmesg | tail -n 20

echo
echo "[✔] 所有分析完成，日志文件："
echo "  - $STRACE_LOG        （用户态系统调用）"
echo "  - $PERF_LOG          （perf 系统调用追踪）"
echo "  - $FTRACE_LOG        （内核函数调用链，仅你的程序）"

2.5 编译

编译文件，装载驱动，运行脚本即可看到相关追踪的log文件。文件中具体的含义以及trace的使用，后续会有专门的文章说明，因为涉及的内容太多。

3 Linux设备驱动程序调用关系

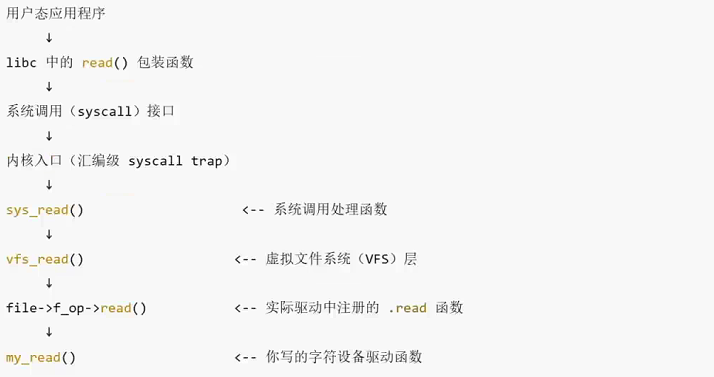

3.1 调用关系图

3.2 关键调用路径详解

3.2.1 用户态调用 read()

用户空间的 C 程序调用标准库函数 read(int fd, void *buf, size_t count)，这是 POSIX 标准提供的文件读取接口。底层实际是通过 syscall 进入内核态。

3.2.2 系统调用入口

read() 是一个系统调用，在底层通过软件中断（如 x86 的 int 0x80 或 ARM 的 svc #0）进入内核。内核会根据系统调用号 __NR_read 定位到对应的系统调用处理函数。

3.2.3 系统调用处理函数：sys_read()

位于内核源代码的 fs/read_write.c 中，sys_read() 是 Linux 中 read 系统调用的实际处理函数，主要负责：参数校验（检查指针合法性、长度）、封装为内核内部结构、调用 vfs_read() 进入文件系统层。

3.2.4 虚拟文件系统：vfs_read()

VFS（Virtual File System）是 Linux 中抽象出来的统一文件访问接口，不关心具体文件系统类型。vfs_read() 会根据传入的 file 结构体中的 file_operations 成员，找到具体实现并调用：

ret = file->f_op->read(file, buf, count, &pos);

3.2.5 驱动注册的 .read 函数

驱动程序在初始化时，注册了 file_operations 结构体，并设置了 .read 成员为自定义的读取函数，如：

struct file_operations fops = {
    .read = my_read,
    ...
};

当 vfs_read() 调用 .read 时，实际上就是执行你驱动中的 my_read() 函数。

3.2.6 设备驱动的 my_read() 实现

这部分就是你自己实现的驱动函数。

4 驱动代码的编译

4.1 以模块形式编译

4.1.1 在本机（如 Ubuntu x86_64）上编译、加载驱动模块

makefile

obj-m := my_drv.o

KDIR := /lib/modules/$(shell uname -r)/build
PWD  := $(shell pwd)

all:
	$(MAKE) -C $(KDIR) M=$(PWD) modules

clean:
	$(MAKE) -C $(KDIR) M=$(PWD) clean

4.1.2 在开发机（PC）交叉编译 .ko 驱动，供 ARM 目标板（如 i.MX6ULL）使用

makefile

obj-m := my_drv.o

KERNELDIR := /home/you/path/to/imx6ull/linux-source
PWD := $(shell pwd)

all:
	$(MAKE) -C $(KERNELDIR) M=$(PWD) ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- modules

clean:
	$(MAKE) -C $(KERNELDIR) M=$(PWD) ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- clean

4.2 直接和内核源码一起编译

• 把驱动放入内核源码树合适目录，如 drivers/mydrv/
• 修改对应目录下的 Makefile 和 Kconfig
• 在内核配置中添加菜单项
• 使用 make menuconfig 选择编译
• 编译整个内核

// step 1
make clean

//step 2 配置内核
make XXX_defconfig

//step 3 编译内核
make
