Flutter Engine 绘制流程源码解析

记得刚工作那会，有幸基于Flutter Engine做二次开发，彼时的我刚出校园，没有接触过如此复杂的框架，只能如同蚕虫一点一点啃食桑叶一样，慢慢地阅读源码。如今已转业务做其他工作，做下记录，纪念当时的艰难，以及后续如果重回Flutter怀抱时能快速拾起。

Flutter 分为Framework仓库和Engine仓库，Framework仓库基于Dart语言，封装了很多基本Widget，方便快速搭建优美的界面，Engine为Framework提供了丰富和高性能的绘图能力。Engine的高性能绘图能力一方面基于Skia库提供的绘图功能，另一方面也得益于Engine layer层的设计，避免了不必要的重绘。本文会通过阅读源码来分析整个绘图流程，为了方便理解，会通过一个简单demo作为输入进行分析

通过本文，你能了解到：

• Flutter Engine整体绘制流程
• Engine layer层的设计
• 如何减少不必要的重绘

下文源码来自Engine仓库，git版本：src/flutter: (HEAD detached at 992cdb6cd4)

layer简介

请注意，因为framework有很多与engine一一对应的对象，名称也一样。 如果没有额外说明，下文所指对象都为engine对象

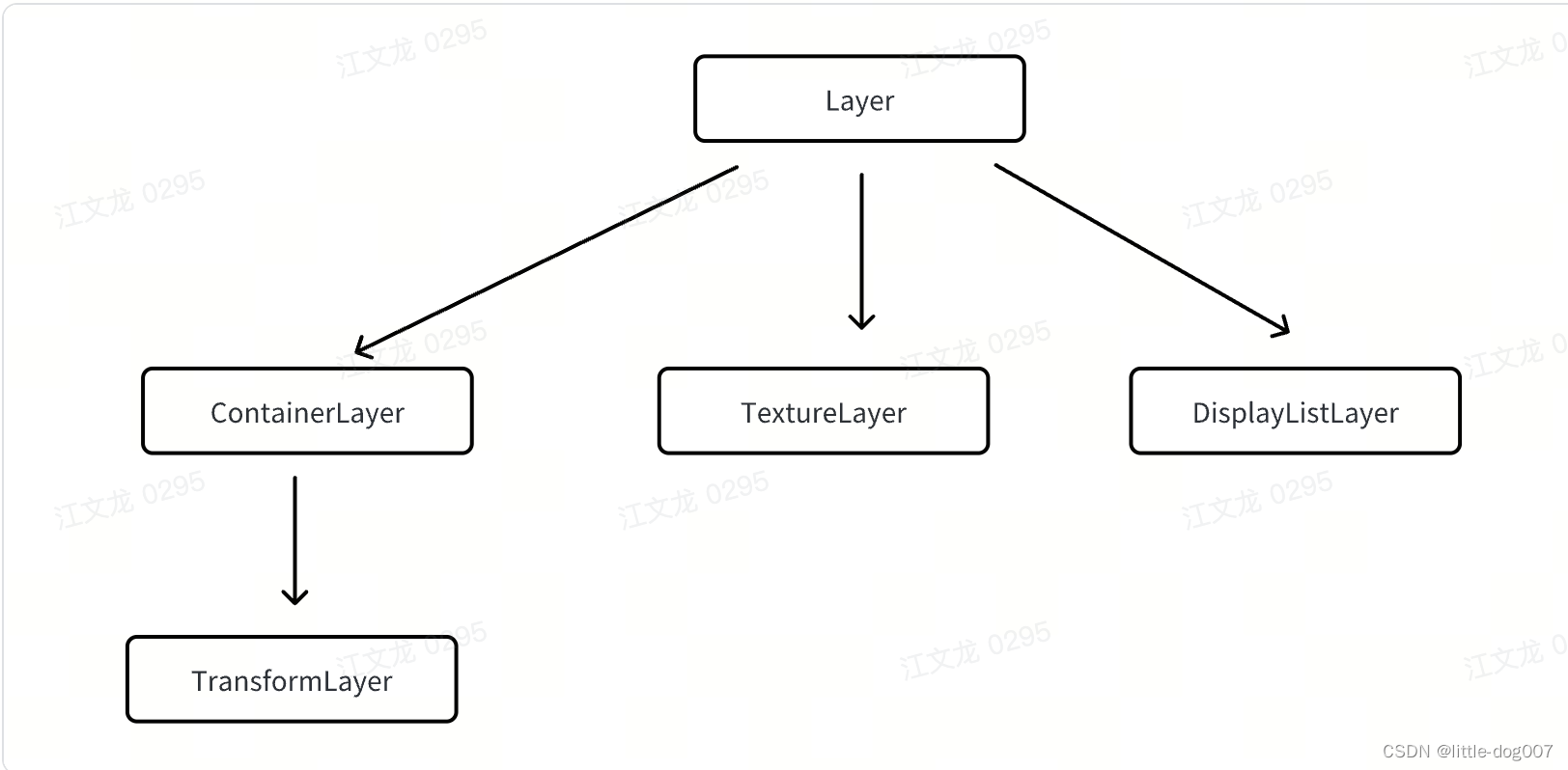

在flutter框架的设计中，framework的所有界面绘制都会通过构造一个layer tree传递给engine，engine再通过操作layer tree调用Skia的相关api进行绘制显示，layer tree是layer的集合，layer是图层的意思，代表了绘图的基本操作单位。下面是layer的家族(不全，只列出下文会提及到的)

ContainerLayer

容器layer，此Layer允许有子layer，原因是它有成员变量std::vector<std::shared_ptr> layers_

TransformLayer

继承于ContainerLayer，但额外带了transform信息，即平移(x,y), 从它的构造函数可以看到需要提供SkMatrix对象

class TransformLayer : public ContainerLayer {

 public:
  explicit TransformLayer(const SkMatrix& transform);
 }

DisplayListLayer

稍微比较复杂，它表示了一系列绘图操作集合。举个例子：

// main.dart
Picture drawRectToPicture(Offset offset,Size size){

  PictureRecorder recorder = PictureRecorder();
  Canvas canvas = Canvas(recorder);

  // 画一个300 x 300 的矩形
  canvas.drawRect( offset & size, Paint()..color = Colors.green);

  // 再画一个300 x 300 的矩形
  canvas.drawRect( offset & size, Paint()..color = Colors.green);

  return recorder.endRecording();
}

drawRectToPicture函数返回了一个Dart对象Picture，这个Picture里面有两个三角形，阅读代码会发现Picture并不是对应一张图片，即它并没有生成bitmap，而是持有一个成员变量DisplayListLayer（engine对象），这个DisplayListLayer有一块内存保存了绘图信息，读取它会解析出如下绘制指令：

1. op(rect) ，msg(x y width height)
2. op(rect) ，msg(x y width height)

后续真正的渲染上屏操作会通过上述指令进行实际的绘图操作，当然，这些都是在engine里做的

Layer Demo

下面是用Dart编写的demo，通过直接操作SceneBuilder手动构造一个layer tree，并触发绘制。下面的demo生成的layer tree如下（有层级结构，低层级是上一个层级的子layer）：

|---ContainerLayer（ps:根layer）
|------TransformLayer （ps:保存了平移(50,50)的操作,由sceneBuilder.pushOffset(50,50)添加）
|----------DispalyListLayer （ps:保存了矩形信息，sceneBuilder.addPicture(Offset.zero, picture)调用时添加）

 // main.dart
 void beginFrame(){

   PictureRecorder recorder = PictureRecorder();
   Canvas canvas = Canvas(recorder);

   // canvas绘制
   // 从300，300坐标开始绘制
   Offset offset = Offset(300, 300);
   // 绘制区域是300x300的区域
   Size size = Size(300, 300);
   canvas.drawRect(offset & size, Paint()..color = Colors.green);

   // 通过recorder.endRecording结束节点绘制并返回一个Picture
   Picture picture = recorder.endRecording();

   // 三、初始化一个SceneBuilder
   SceneBuilder sceneBuilder = SceneBuilder();
   // 通过SceneBuilder上的方法将上诉canvas生成的Picture添加到engine
   sceneBuilder.pushOffset(50, 50);
   sceneBuilder.addPicture(Offset.zero, picture);
   sceneBuilder.pop();
   // 四、通过sceneBuilder.build生成scene
   Scene scene = sceneBuilder.build();
   window.render(scene);

 }

 void main() {

  window.onDrawFrame = beginFrame;

  // 触发一个VSync信号，在下一帧触发onDrawFrame回调
  window.scheduleFrame();

}

代码解析：

1. 生成一个Picture对象，此Picture会绘制一个（300，300，600，600） 的绿色矩形
2. 初始化SceneBuilder 对象，初始化时会给初始化一个根layer，是ContainerLayer类型，后称root layer
3. 调用sceneBuilder.pushOffset(50, 50)，为root layer加入一个子layer：TransformLayer
4. 调用sceneBuilder.addPicture(Offset.zero, picture)，为TransformLayer加入一个子layer：DispalyListLayer
5. 调用sceneBuilder.build() 生成一个Scene对象，此时本质上是将root layer作为参数构造一个Scene对象,Scene构造时创建一个LayerTree（看src/flutter/lib/ui/compositing/scene.cc）

// src/flutter/lib/ui/compositing/scene_builder.cc

void SceneBuilder::build(Dart_Handle scene_handle) {

  FML_DCHECK(layer_stack_.size() >= 1);

  // layer_stack_[0] 是 root layer
  Scene::create(
      scene_handle, std::move(layer_stack_[0]), rasterizer_tracing_threshold_,
      checkerboard_raster_cache_images_, checkerboard_offscreen_layers_);
