八、比较器

1、比较器的工作特性

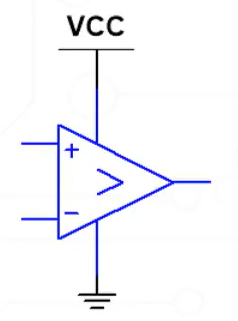

(1)比较器有两个输入信号：V+和V-；以及一个输出信号Vout

• 当V+ > V-时，Vout为高电平
• 当V+ < V-时，Vout为低电平

2、比较器什么时候加上拉电阻

(1)比较器的输出结构主要分为OC||OD（开漏）、推挽输出三种结构体。

(2)OC和OD要加上拉电阻，推挽输出不需要加上拉电阻。

3、使用比较器的注意事项

(1)输入范围：比较器的输入范围不能超出芯片的供电范围，超出芯片供电范围可能会工作异常。

(2)颤振问题：比较器有偏置电压，简单来说就是比较器的两输入端本身就存在一定的压差。
