本文介绍了使用Halcon库进行图像区域选择、对象分类和MLP神经网络训练的过程。从读取图片开始，通过dev_close_window()和dev_open_window()操作窗口，然后利用dev_display()展示图片并请求用户标记目标区域。接着，通过gen_empty_obj()创建样本对象，对多个颜色区域进行标注，训练一个多层感知器（MLP）分类器。最后，展示了测试阶段的图像识别和结果显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

dev_close_window ()
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)

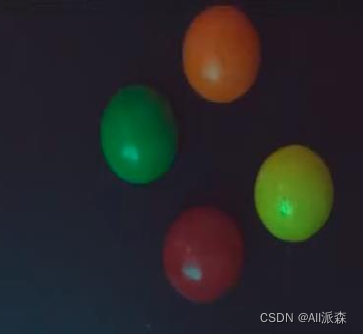

read_image (Image, 'E:/03 CV（古）/Halcon/代码/糖豆/train.jpg')
Regions:=['黄','红','绿','橙','背景']
gen_empty_obj (Classes)#创建空对象，用以保存训练样本
for i := 1 to |Regions| by 1
    dev_display (Image)
    dev_display (Classes)

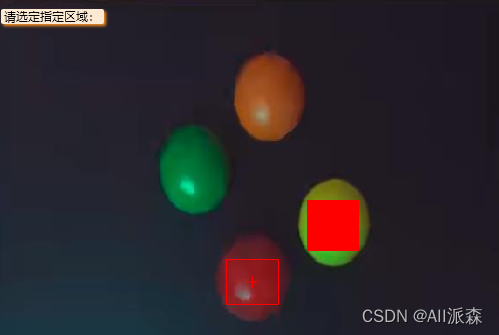

    disp_message (WindowHandle, '请选定指定区域：', 'window', 12, 12, 'black', 'true')
    draw_rectangle1 (WindowHandle, Row1, Column1, Row2, Column2) #矩形画框,也可以任意形状画框
    gen_rectangle1 (Rectangle, Row1, Column1, Row2, Column2)

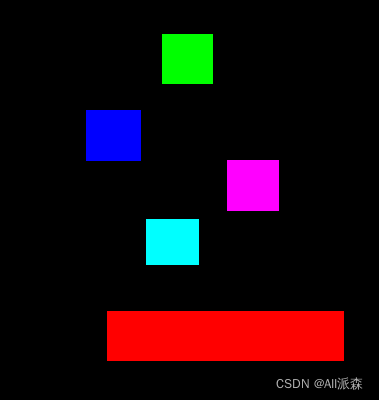

    concat_obj (Rectangle, Classes, Classes)
endfor

#创建分类器，添加数据，训练数据
*union1 (Classes, RegionUnion)*此处可不使用union1
create_class_mlp (3,7, 5, 'softmax', 'normalization', 3, 42, MLPHandle)#如果是三通道彩色图像，那第一个参数可以设置3，第三个参数为输出参数个数即Class包含的颜色个数，除去背景色。第二个参数是第三个参数的2倍左右。
add_samples_image_class_mlp (Image, Classes, MLPHandle)#将训练样本Class 添加到网络中

disp_message (WindowHandle, 'Training...', 'window', 100, 12, 'black', 'false')
train_class_mlp (MLPHandle, 400, 0.5, 0.01, Error, ErrorLog)

*test识别
for i := 1 to 3 by 1
    read_image (Image1, 'E:/03 CV（古）/Halcon/代码/糖豆/test0'+i)

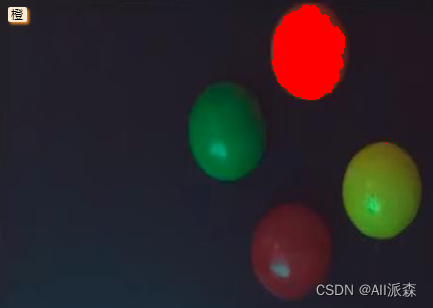

    classify_image_class_mlp (Image1, ClassRegions, MLPHandle, 0.5) #分类识别物体
    #显示
    for Index := 1 to 5 by 1
        dev_clear_window ()
        copy_obj (ClassRegions, ObjectsSelected, Index, 1)#选择其中一个
        dev_display (Image1)
        dev_display (ObjectsSelected)
        disp_message (WindowHandle, Regions[5-Index], 'window', 10, 10, 'black', 'true')
    endfor
endfor
