网分校准步骤

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

目录

理解网分原理所需知识

网分误差来源

网分如何进行矢量校准

校准步骤举例

---

理解网分原理所需知识

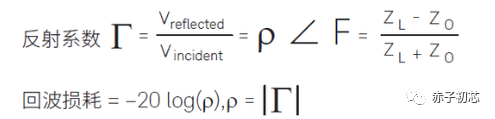

        反射系数幅值取对数得到回损

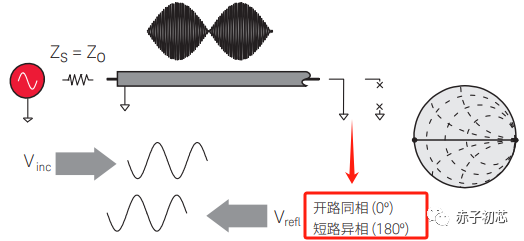

        回波损耗以对数形式(dB) 表示反射系数，表示反射信号低于入射信号的dB 数。回波损耗总是为正数，介于无限大（使用特性阻抗负载端接）和 0 dB（开路或短路端接）之间。

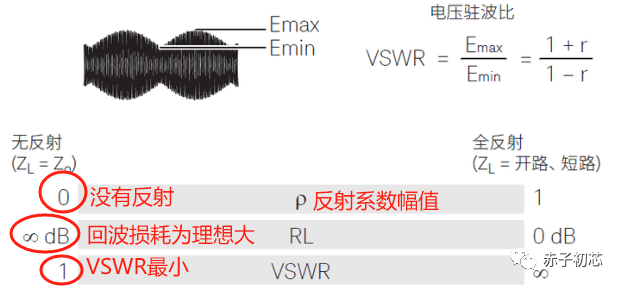

        另一个表示反射的常用术语是电压驻波比，它定义为射频包络的最大值与最小值之比。它等于(1 + r)/(1 – r)。VSWR 的数值范围为1（无反射）到无限大（全反射）。
