本文详细介绍了如何使用福禄克M12工业以太网测试模块对Profinet协议的线缆进行测试。测试包括选择测试标准、厂商线缆规格，以及具体的测试步骤，如插入模块、选择测试极限值、线缆类型等，以确保在工业环境中线缆的可靠性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

经常有用户询问工业以太网的测试的问题，基于福禄克M12工业以太网测试模块我们准备了这篇应用文章，从标准的选择、厂家线缆规格、模块的选择等角度，帮助大家快速了解工业以太网线缆的测试以及具体实施步骤。在本文中，我们将以工业以太网四个重要协议中的一个，也就是重要的Profinet协议，该协议是西门子与Profibus用户组织的成员公司共同开发的应用协议。它利用在集成设备中的特殊交换机本质上将Profibus I/O控制器通信扩展至以太网。
在这里插入图片描述
典型的工业总线测试类型：

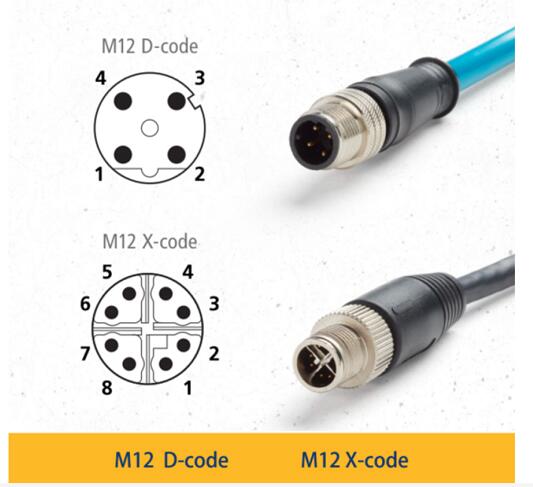

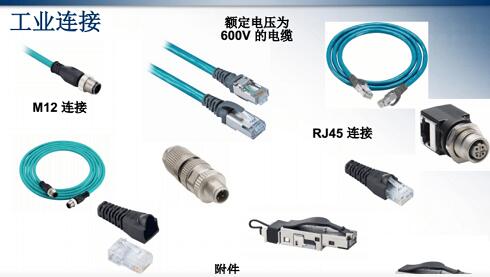

因为工业以太网接口众多，所以在本文的开头，我们便提出以福禄克工业以太网测试模块M12为模型，针对西门子的profinet测试极限值来进行工业以太网线缆的测试。那么有必要介绍一下M12接口的特殊性，因为工业以太网中使用的连接器也需要更加可靠，虽然专为工业环境而设计的加固型RJ45连接器采用密封以实现防尘防水，并具有耐化学性等特性，但M12连接器由于具有较小的圆形外观和12mm锁紧型螺纹而在工业以太网中得到更广泛应用，即使受到冲击和振动，也能保持可靠连接。此外，M12连接器通常具有更广泛的防侵入保护选项，可承受高压冲刷并且耐腐蚀。M12连接器提供直线式和呈角度配置，可实现多种机械连接，更常见的为4针或8针。4针支持大多数工业以太网应用中的100 Mb/s速率，而千兆以太网要求采用8针连接器，需要全部四对线进行传输——听起来很熟悉吧？对于PoE，4针M12也只支持Type 1 PoE，利用同一对
