蓝桥杯单片机矩阵键盘

• 于7月5日参加了学校举办的蓝桥杯单片机开发组比赛，这次的比赛非比寻常，不仅仅是推迟了三个月，因为疫情的原因，而且也不像往年一样需要到昆工的考场，这次直接在本校举行，有些学校只有一个人比赛的，当然氛围也是不错的，从早上9：00开始到下午14：00，时间是5个小时，中途还有学校提供的充饥食物，一袋牛奶和巧克力，总体来说，办得还不错。但是，我还是要说，对于这次的比赛，还是失利了，非常的伤心，可能损失了几百块，最重要的是题目不算太难，他考察的都比较简单，而且知识点也都复习到了，但是可能也是抱佛脚的缘故，结果就在矩阵键盘和中断处理上翻车了。这也提醒我们，不要抱有侥幸心理，练题必须练到面面俱到，不要盲目的去背源代码，那个可能是徒劳的，一定要理解着使用。

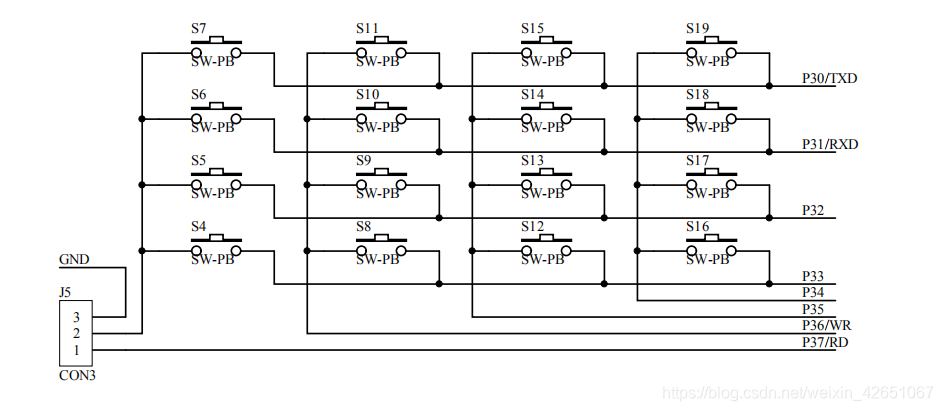

  好了不吹牛了，下面我就来自己总结一下矩阵键盘（细节决定成败呀，就是因为一个符号||写成了&&！），先看原理图：
  从图中我们可以看出，矩阵键盘是接在P3口的，按行是从P3.0-P3.4，列是从P3.5-P3.7，但是需要注意的是P3.6、P3.7分别接到了P4.2、P4.4,这个就比较坑了，我要也是在这里翻了车。下面看代码：

uchar_8 Key_Scan()
{
	uchar_8 Temp_C,Temp_R;
	Key_Value =0xF0; P44 =P42 =1;
	if(((Key_Value & 0xF0) !=0xF0) || ((P44 & P42) !=1))
	{
		Delay(10); //10ms
		if(((Key_Value & 0xF0) !=0xF0) || ((P44 & P42) !=1))
		{
			if(!P44)
			{
				Temp_C = Key_Value & 0x70;
			}
			else if(!P42)
			{
				Temp_C =Key_Value & 0xB0;
			}
			else
				Temp_C =Key_Value & 0xF0;

			Key_Value =0x0F; P44 =P42 =0;
			Temp_R =Key_Value & 0x0F;
			while((Key_Value &0x0F) !=0x0F);
			return (Temp_C | Temp_R);
		}
	}
	return 0xFF;
}

uchar_8 Mtx_Key()
{
	switch(Key_Scan())//调用键盘反转扫描函数
	{
		case 0x7E: return 0; break; //1
		case 0xBE: return 1; break;
		case 0xDE: return 2; break;
		case 0xEE: return 3; break;
		case 0x7D: return 4; break; //2
		case 0xBD: return 5; break;
		case 0xDD: return 6; break;
		case 0xED: return 7; break;
		case 0x7B: return 8; break; //3
		case 0xBB: return 9; break;
		case 0xDB: return 10; break;
		case 0xEB: return 11; break;
		case 0x77: return 12; break; //4
		case 0xB7: return 13; break;
		case 0xD7: return 14; break;
		case 0xE7: return 15; break;
		default:  break;
	}
	return 0xFF;
}

• 这个驱动程序可以看出，采用了反转扫描方式，这种方式代码量比较少，但是不太好理解。
  下面我们分析一下原理，其实也比较简单的，先给P3口低四位拉低，然后读出列值，在拉低高四位，读出行值，最后和起来就是当前键值了。
  这个就是矩阵键盘了，简单把，可是，我的两个多小时就花费在这个上了，就是if条件判断的第二条，太难受了，好了，不说了。
