永磁同步电机（PMSM）无传感器控制基于龙伯格观测器Matlab/Simulink仿真分析

---

前言

本章节采用龙伯格观测器进行永磁同步电机的无传感器控制，首先分析了龙伯格观测器的原理，然后设计了PMSM的全阶龙伯格观测器，最后通过Matlab/Simulink对该观测器方案进行仿真分析，为了进行对比分析在Matlab/Simulink中也搭建了基于MICROCHIP AN2950的低阶龙伯格观测器。

---

一、龙伯格观测器

1.1.龙伯格观测器的原理

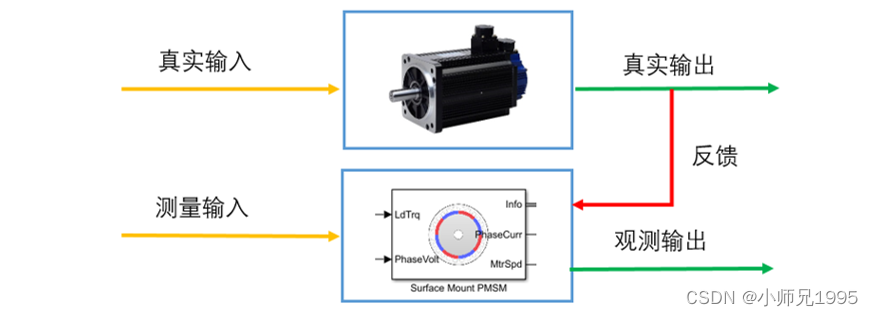

上一章节分析了滑膜观测器，并引入了状态观测器的概念。介绍了什么是状态观测器，并对状态观测器增加反馈，通过反馈来不断的修正状态观测器的输出，使状态观测器尽可能的接近真实电机，如下图所示：

反馈方式与修正方式的不同产生了不同种类的状态观测器。
关于滑膜观测器的相关内容请阅读：
永磁同步电机（PMSM）无传感器控制基于滑膜观测器Matlab/Simulink仿真分析
现代控制理论中实际系统的状态空间表达式为：

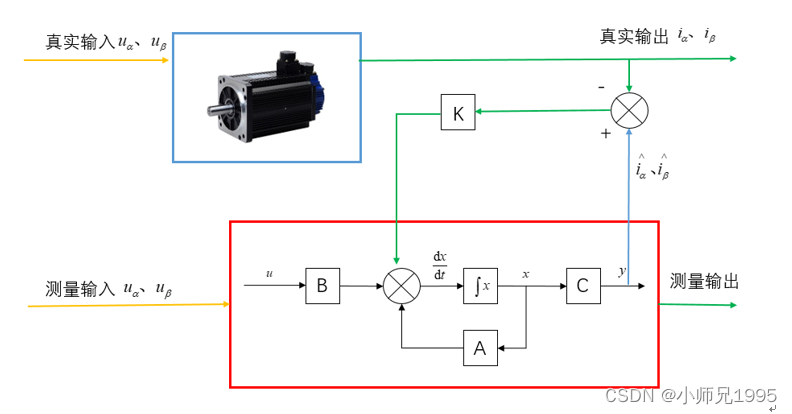

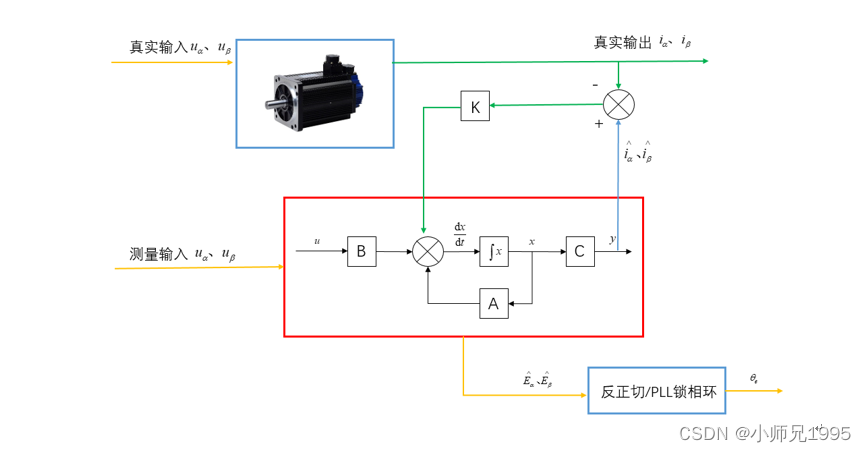

龙伯格观测器不同于滑膜观测器的简单结构，该观测器完全依托于上述状态空间表达式。我们用状态空间表达式的形式建立用于描述电机的数学模型，并引入反馈。通过反馈不断的修正龙伯格观测器的状态，从而使观测器不断的接近真实电机。龙伯格观测器的结构如下图所示：

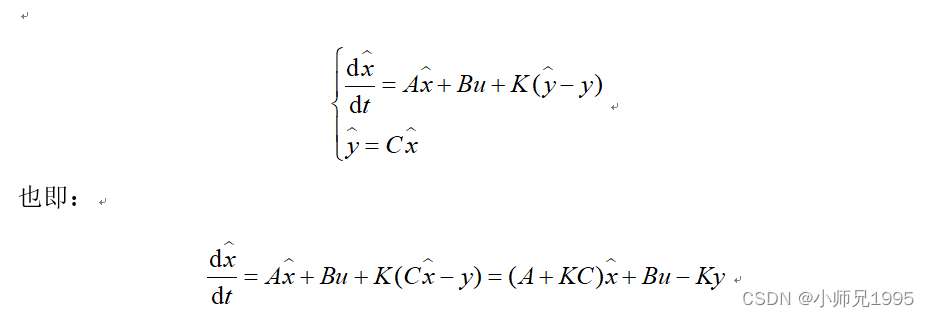

龙伯格观测器的一般表达式如下所示：

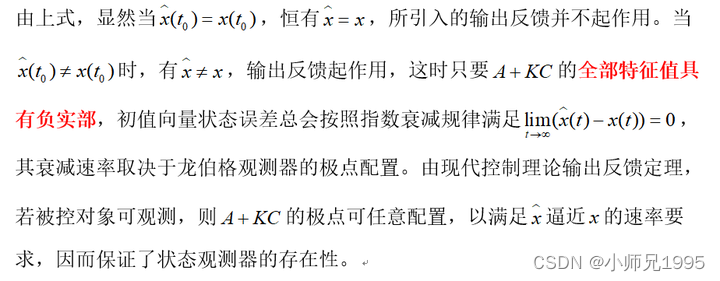

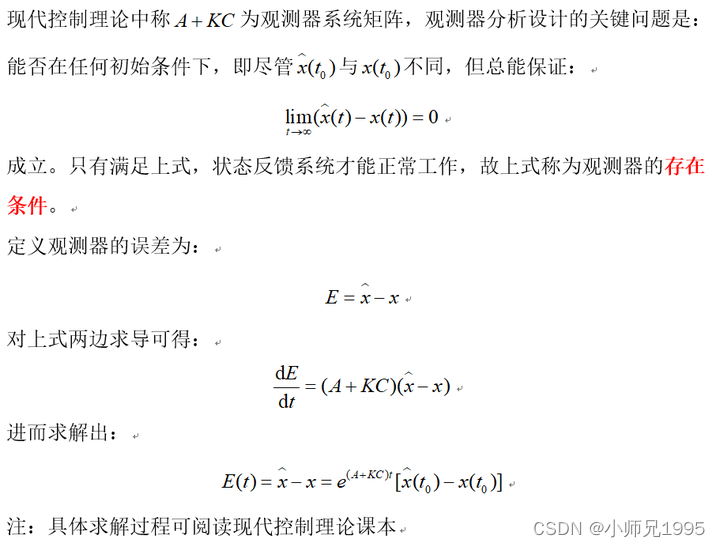

2.2.龙伯格观测器的误差

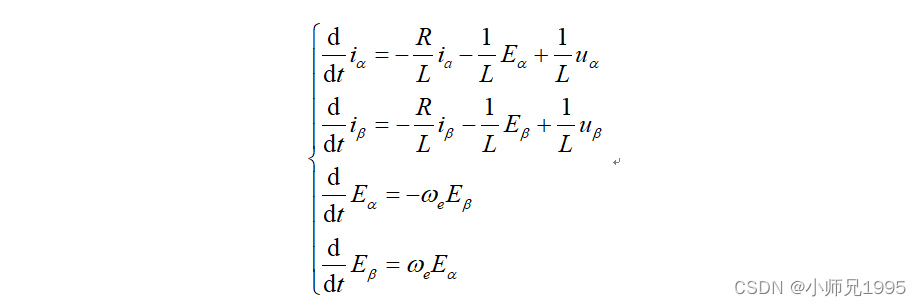

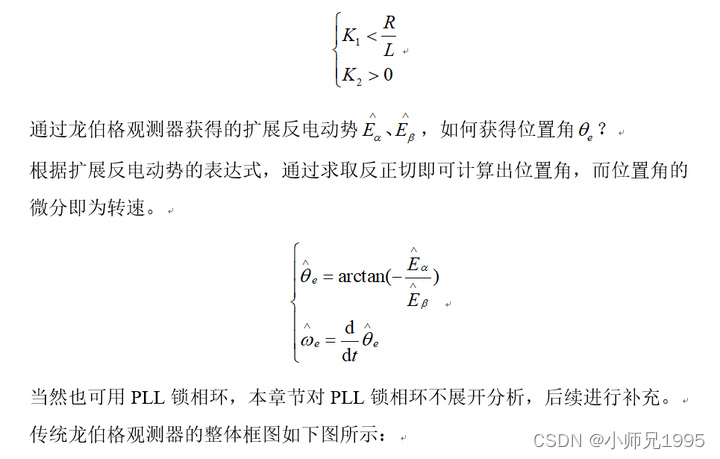

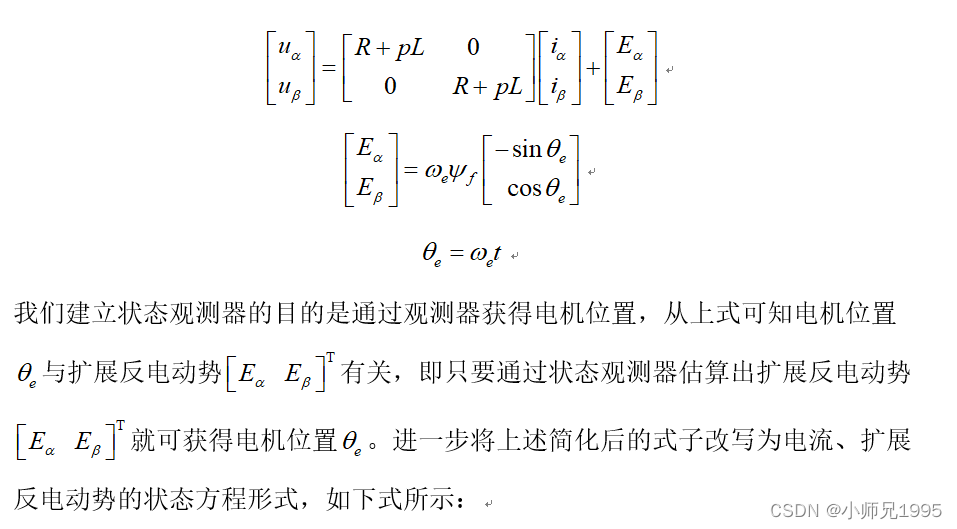

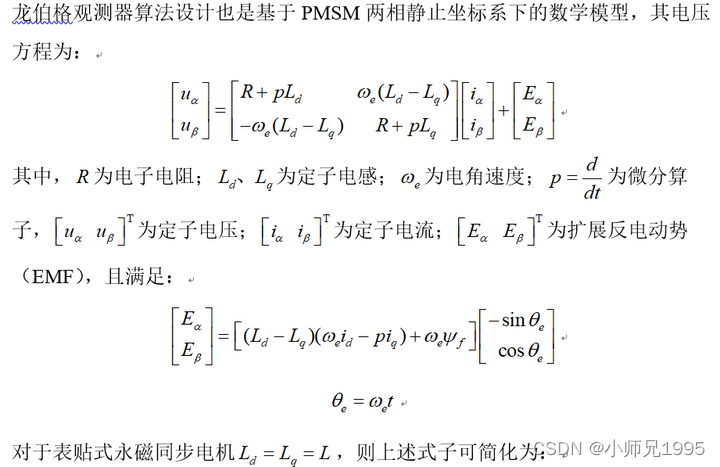

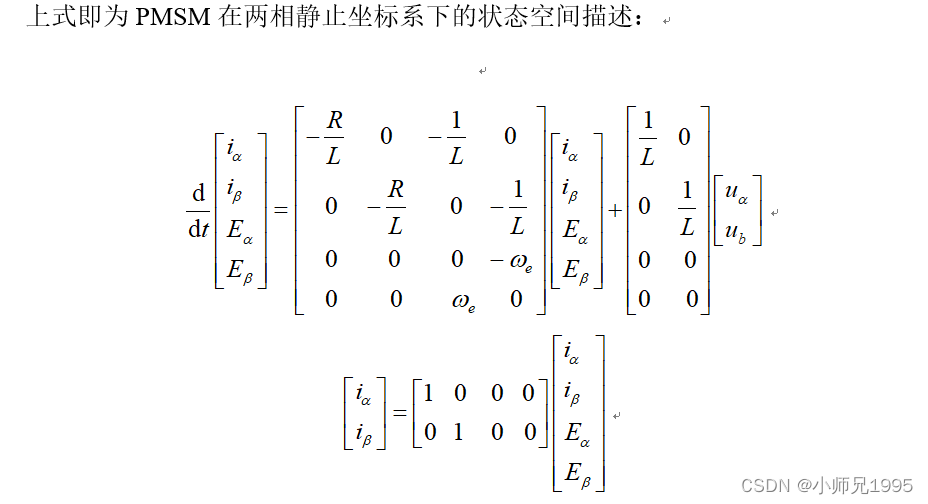

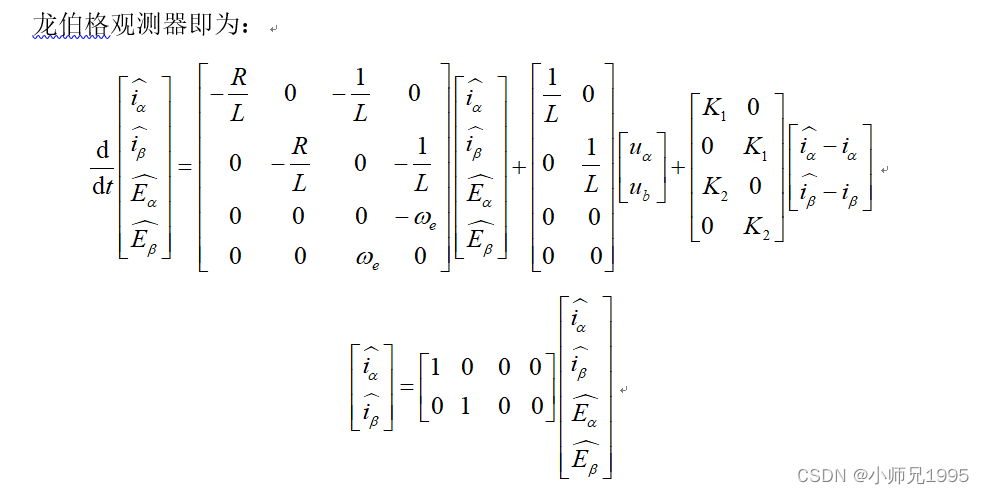

2.3.PMSM龙伯格观测器的建立

二、Matlab/Simulink仿真分析

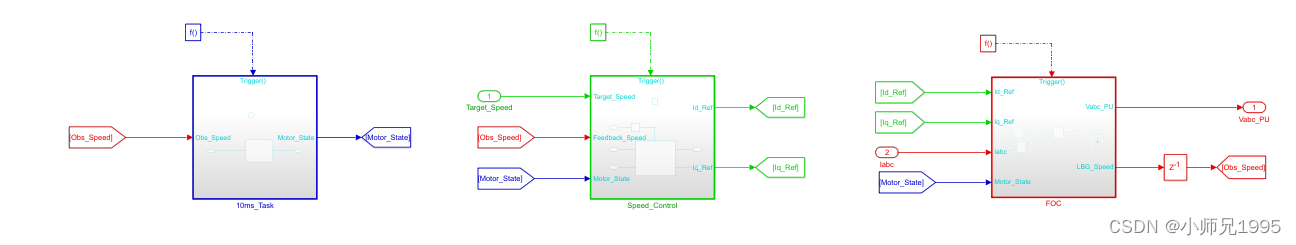

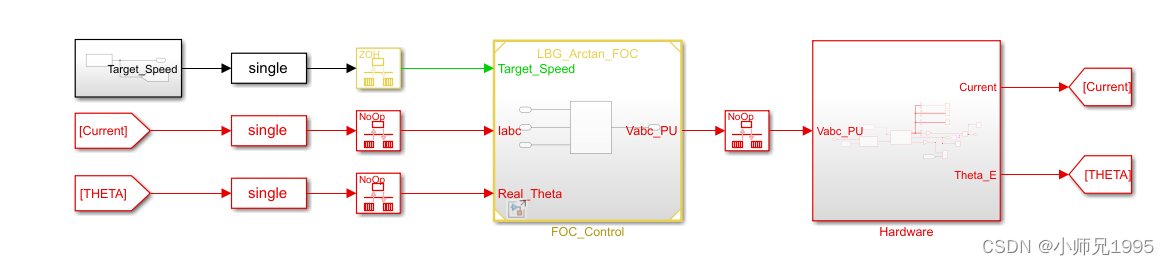

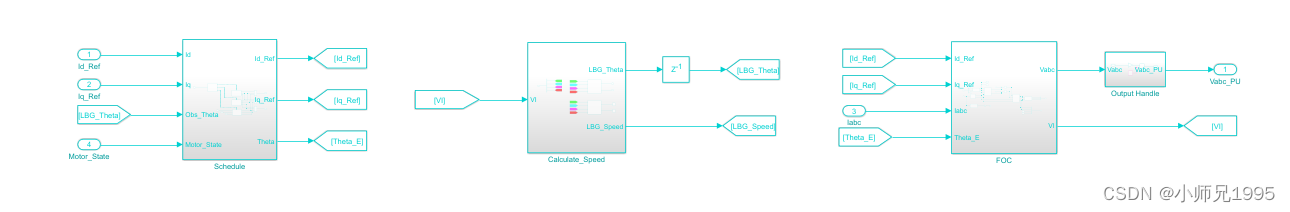

上图为PMSM基于龙伯格观测器的无感控制整体框图，为了后续模型生成代码进行工程实现，本示例将控制算法部分单独建模，通过调用控制算法模型进行PMSM的控制。

2.1.仿真电路分析

为了后续模型生成代码加载到底层进行工程实现，本示例建立了三个不同时间的调度任务。
10ms任务：用于电机控制模式的切换，本示例采用经典的三段式启动方式，即转子预定位、IF开环启动、开环切闭环进行无感控制。
速度环控制：相较于电流环速度环对实时性要求不高，带宽一般为电流环带宽的1/20，本示例将速度环设置为2ms任务。
电流环控制：电流环对实时性要求高，带宽高时间设置为FOC的执行时间50us。

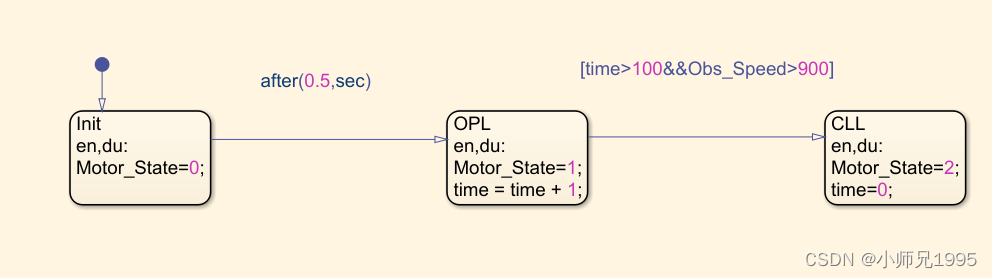

2.1.1.电机控制模式切换10ms任务

设置转子预定位持续时间500ms；500ms后切换为IF开环控制；如果IF开环启动时间大于1s且此时的观测速度大于900RPM，则切换到无感闭环控制。
有关I/F开环启动请阅读：
永磁同步电机流频比（I/F）控制及Matlab/Simulink仿真分析

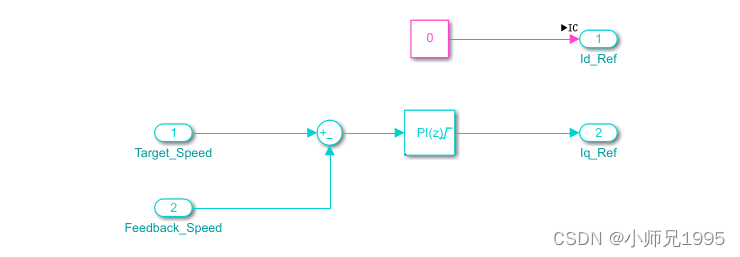

2.1.2.速度环控制2ms任务

只有在无感闭环控制模式才用到速度环。

2.1.3. 电流环控制50us任务

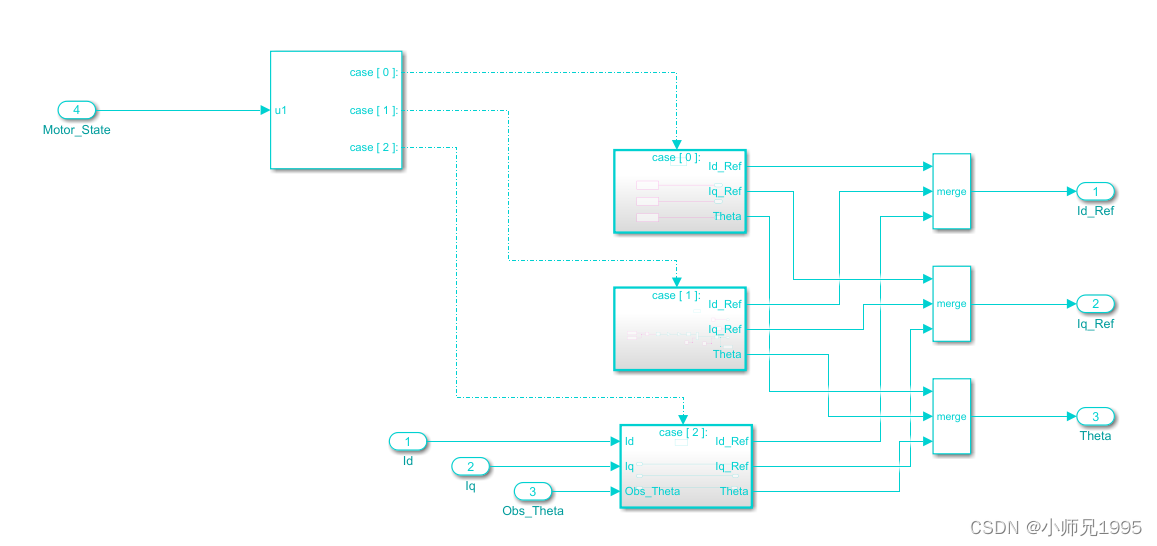

控制模式切换：

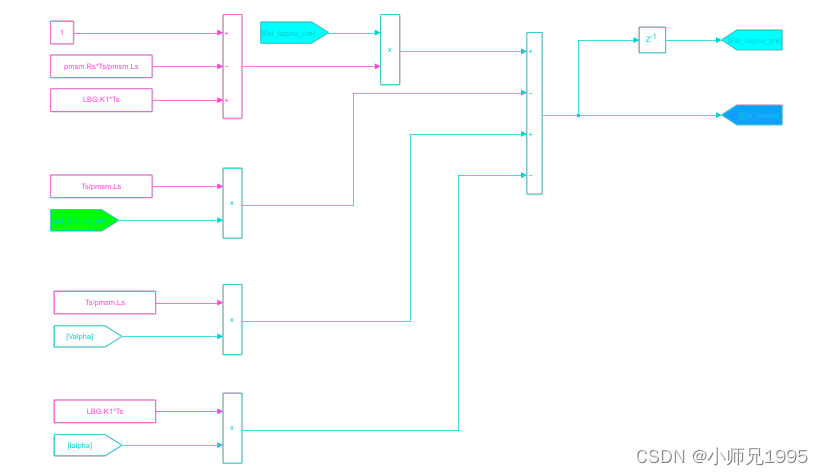

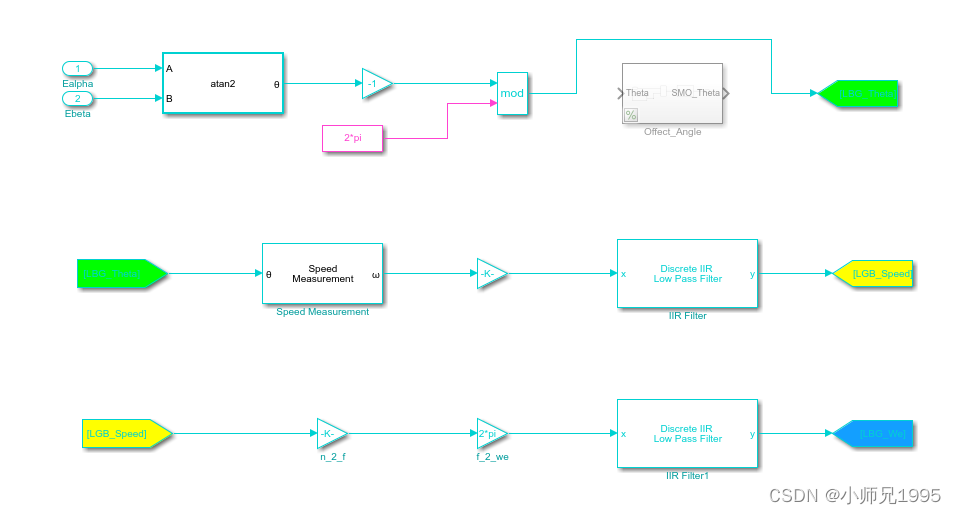

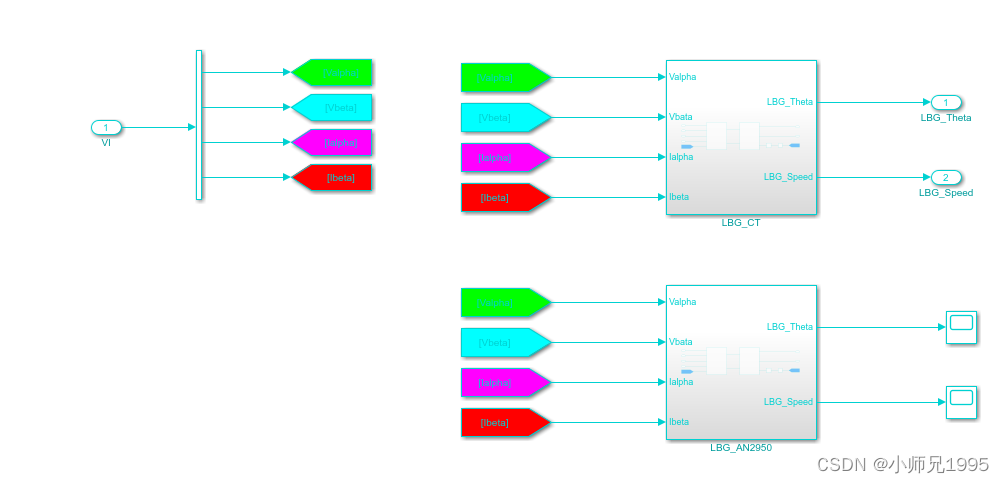

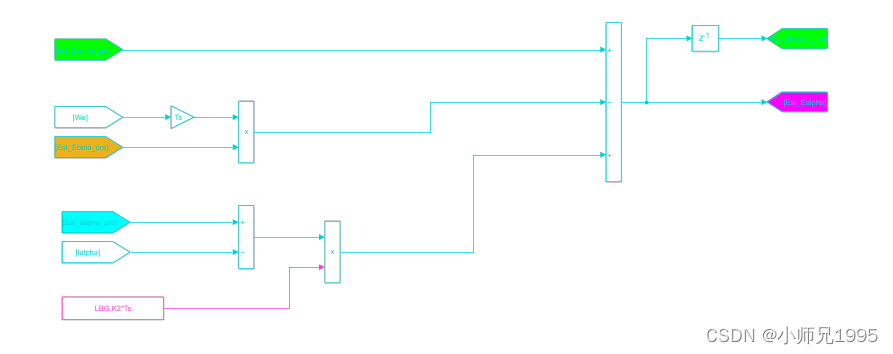

龙伯格观测器：

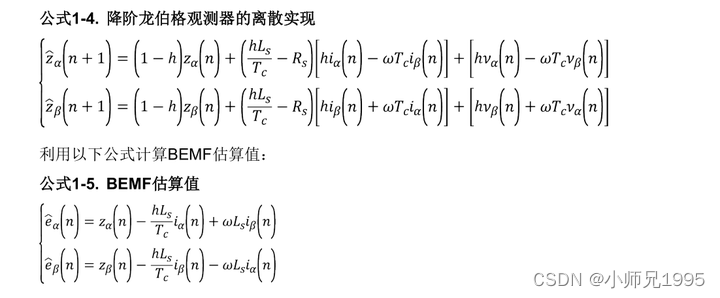

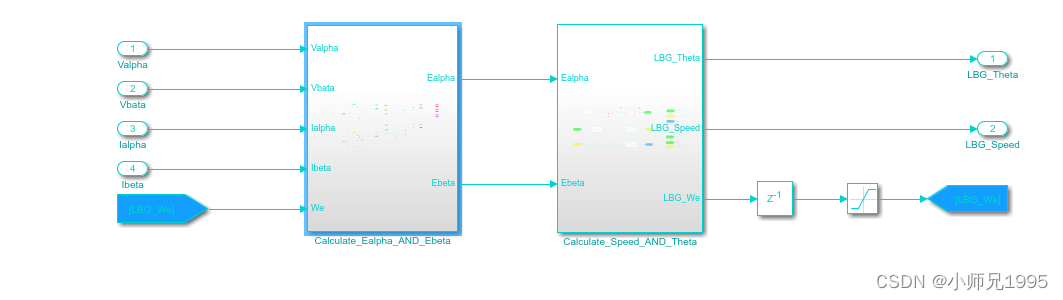

该示例搭建了上述推导的全阶龙伯格观测器，并且为了进行对比，参考了MICROCHIP AN2950同时搭建了降阶龙伯格观测器，AN2950降阶龙伯格观测器方案如下：

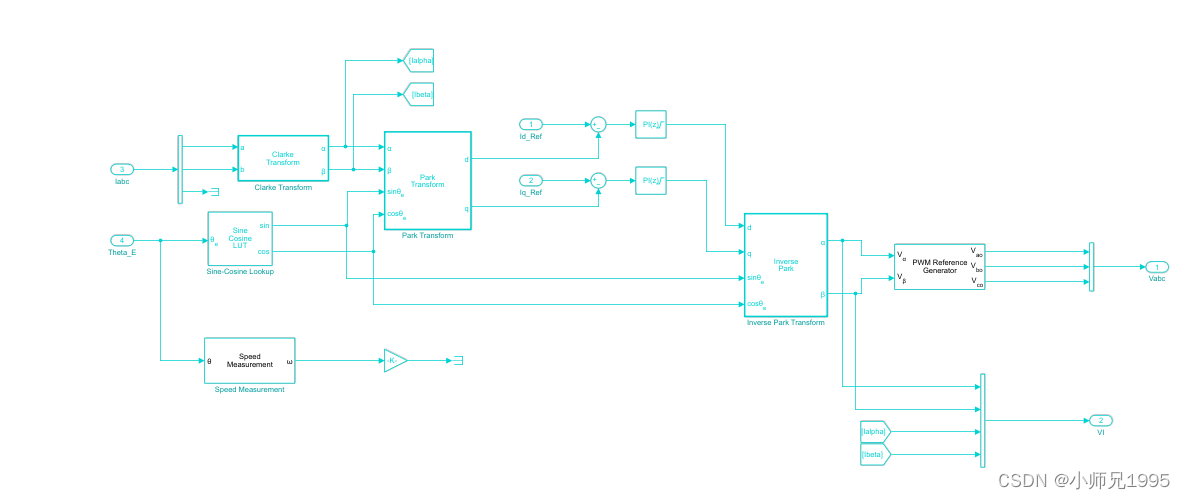

FOC电流闭环：

有关PMSM电流环的的介绍请阅读：
永磁同步电机（PMSM）磁场定向控制（FOC）及Matlab/Simulink仿真分析
永磁同步电机（PMSM）磁场定向控制（FOC）电流环PI调节器参数整定

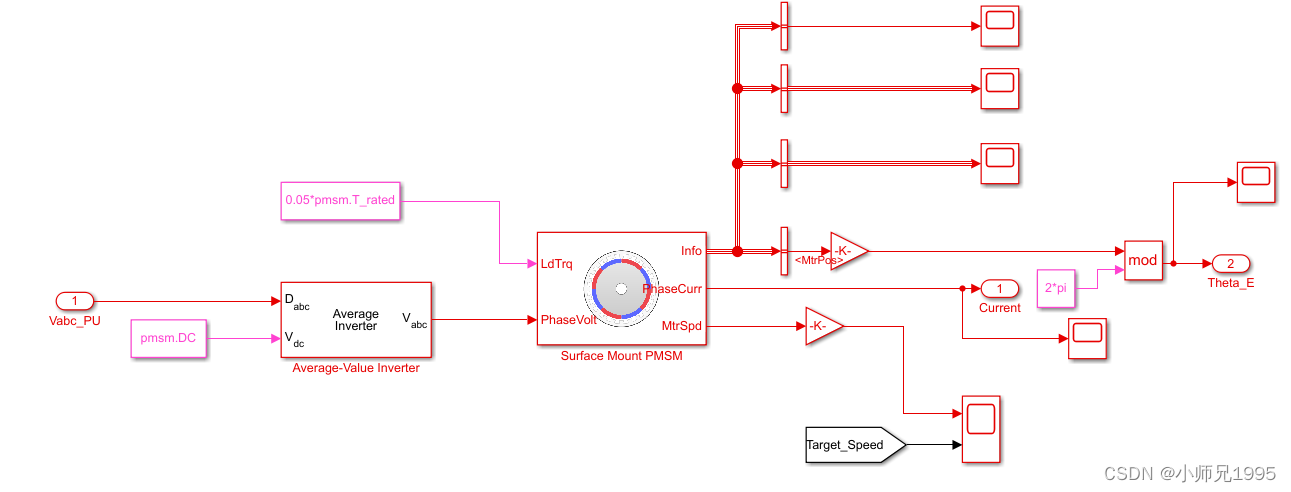

2.1.4.电机主电路

有关主电路及电机参数设置请阅读：
永磁同步电机（PMSM）磁场定向控制（FOC）及Matlab/Simulink仿真分析

2.2.仿真结果分析

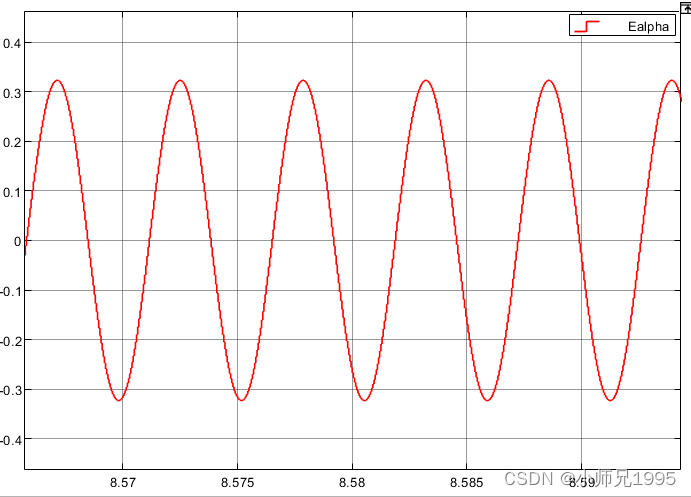

全阶龙伯格观测器反电动势观测值：

降阶龙伯格观测器反电动势观测值：

由仿真结果，全阶龙伯格观测器和降阶龙伯格观测器都得到了很好的观测结果。

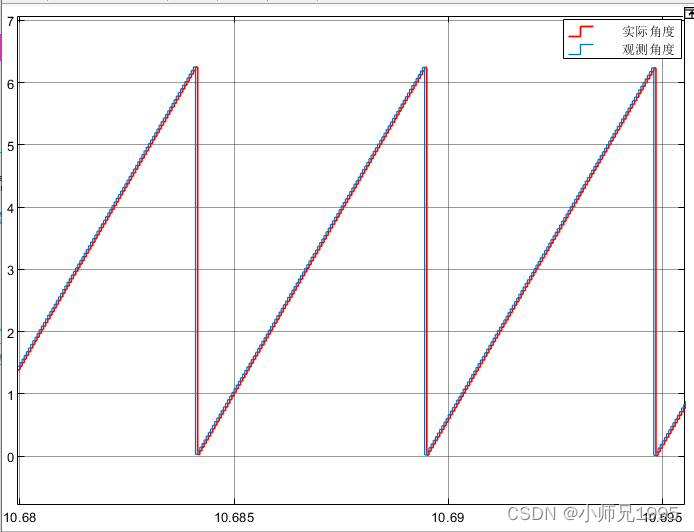

实际角度与龙伯格观测角度：

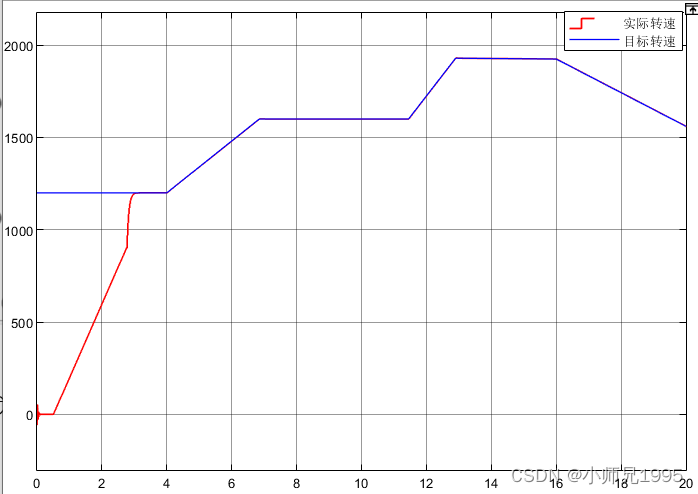

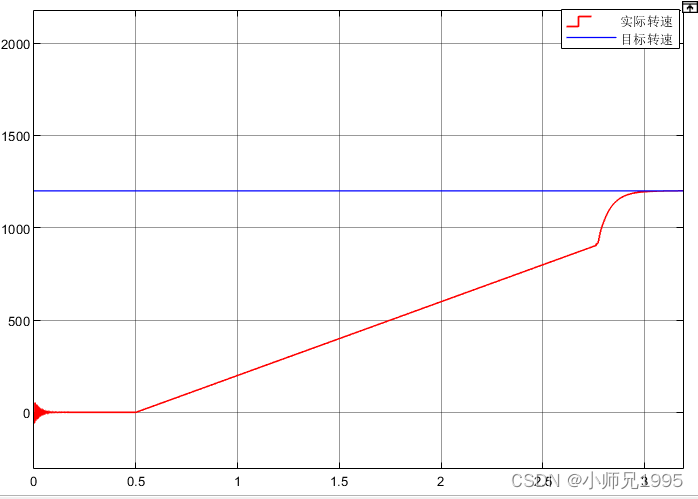

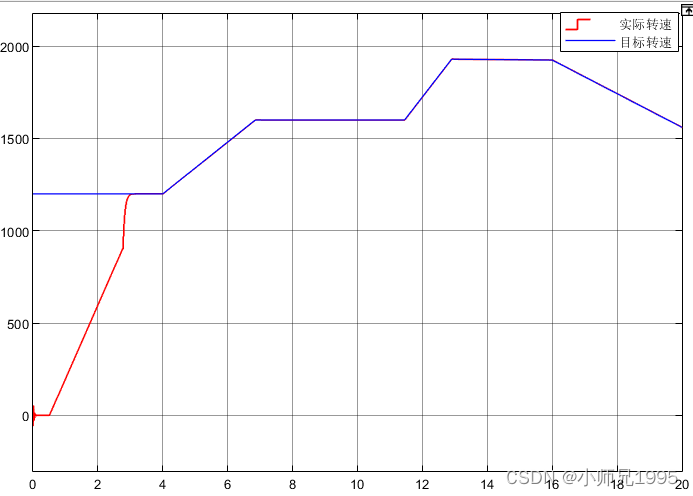

电机转速：

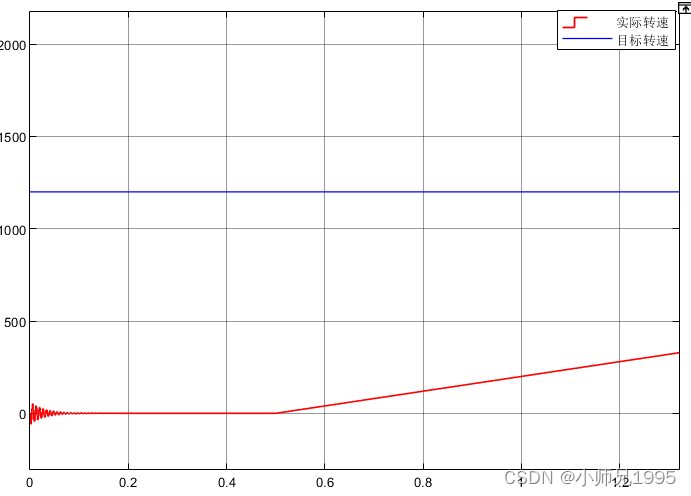

0~0.5s执行转子预定位：

0.5s~2.76s为IF开环启动：

2.76s~20s为无感闭环控制

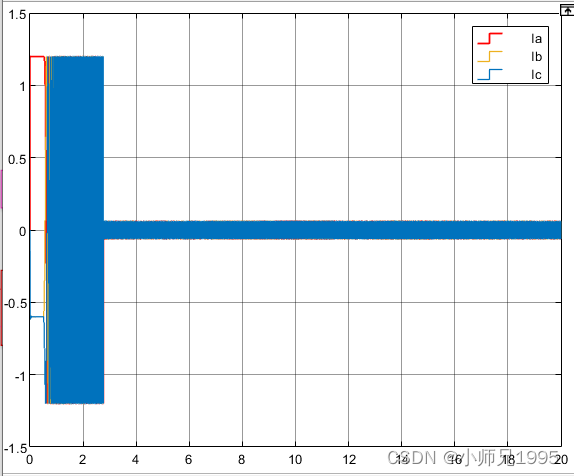

电机定子电流：

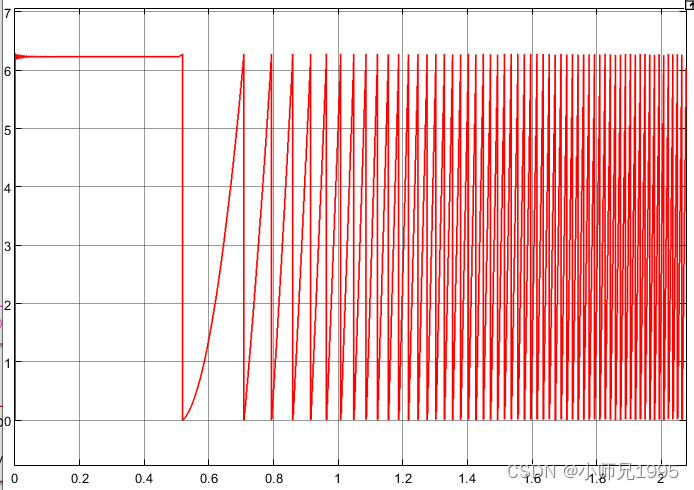

电机实际转子位置：

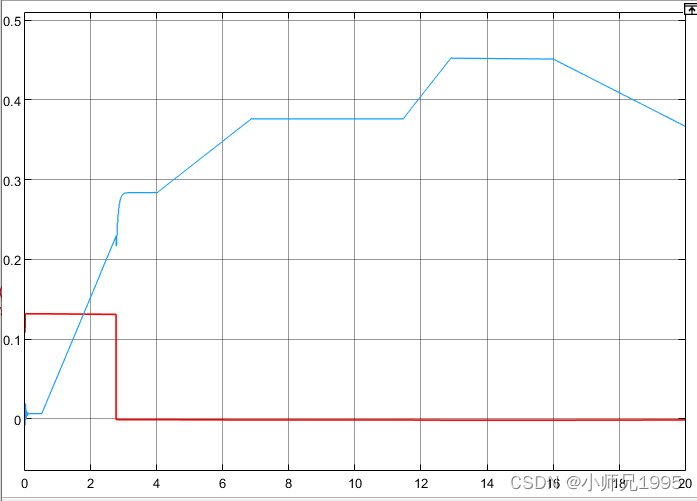

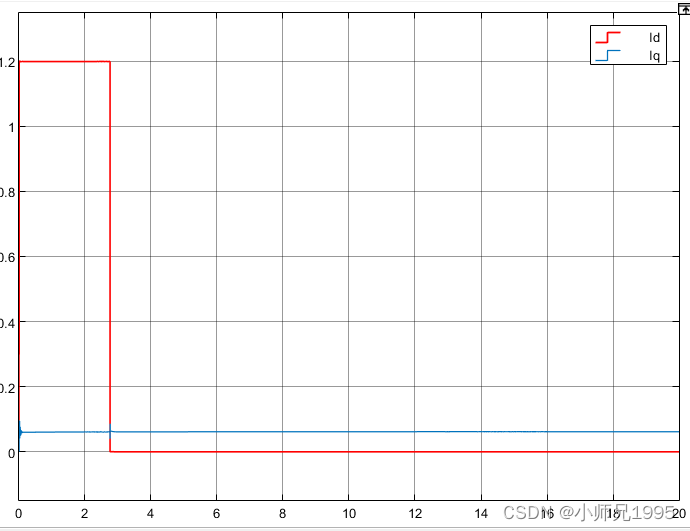

同步旋转坐标系下的定子电流Id、Iq：

同步旋转坐标系下的定子电压：

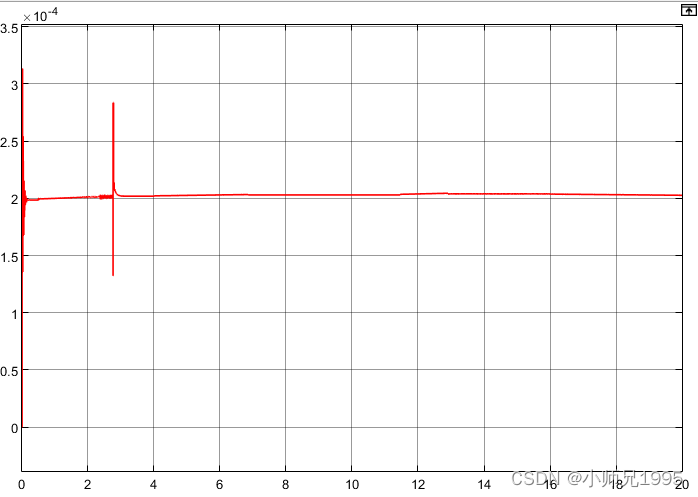

电磁转矩：

---

总结

本章节采用龙伯格观测器进行永磁同步电机的无传感器控制，首先介绍了龙伯格观测器的原理，然后并设计PMSM全阶龙伯格观测器，最后通过Matlab/Simulink对该方案进行了仿真分析，为了进行对比分析在Matlab/Simulink中也搭建了基于MICROCHIP AN2950的低阶龙伯格观测器。
