ESP8266踩坑日记day4 AP模式下读取信息

本文介绍在AP模式下如何读取本机WiFi信息,包括定义ip_info结构体并利用wifi_get_ip_info函数获取信息,同时讲解了如何获取接入设备的数量及详细信息,如IP地址和MAC地址。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

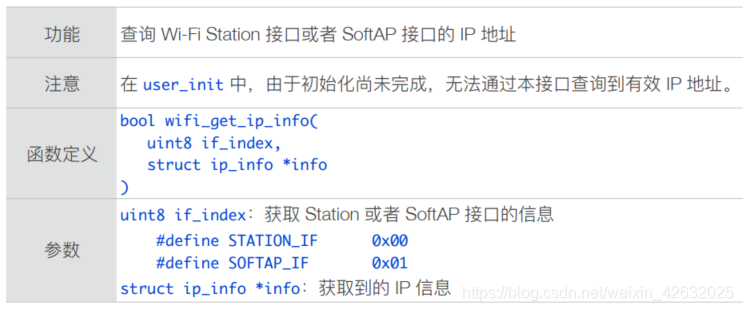

1.AP模式下读取本机信息:
在这里插入图片描述
在这里插入图片描述

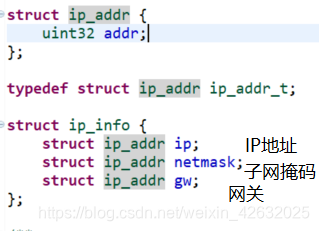

定义一个ip_info结构体,将结构体地址传入wifi_get_ip_info函数,输出结构体中成员,得到需要信息

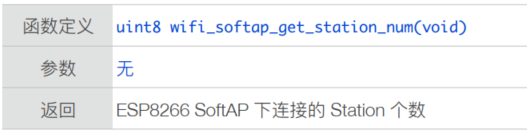

2.获取接入设备数量
在这里插入图片描述

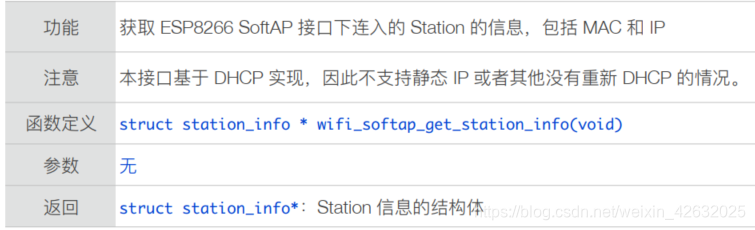

3.获取接入设备IP地址,MAC地址
在这里插入图片描述
在这里插入图片描述

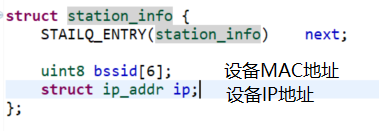

获取接入设备信息需要先定义一个struct station_info结构体指针,用结构体地址接收函数返回值,结构体为数据保存头节点,当有多个设备接入时,通过结构体成员next访问下一个节点,访问下一个节点两种方法如下:
1>p = p->next.stqe_next;(p为头节点地址)
2>p = STAILQ_NEXT(p,next);(使用库函数访问)

本人初学,能力有限,笔记尽供自己后期回顾,如有错误还请大佬指正。
