GPIO模拟I2C通信实现与详解

本文还有配套的精品资源，点击获取

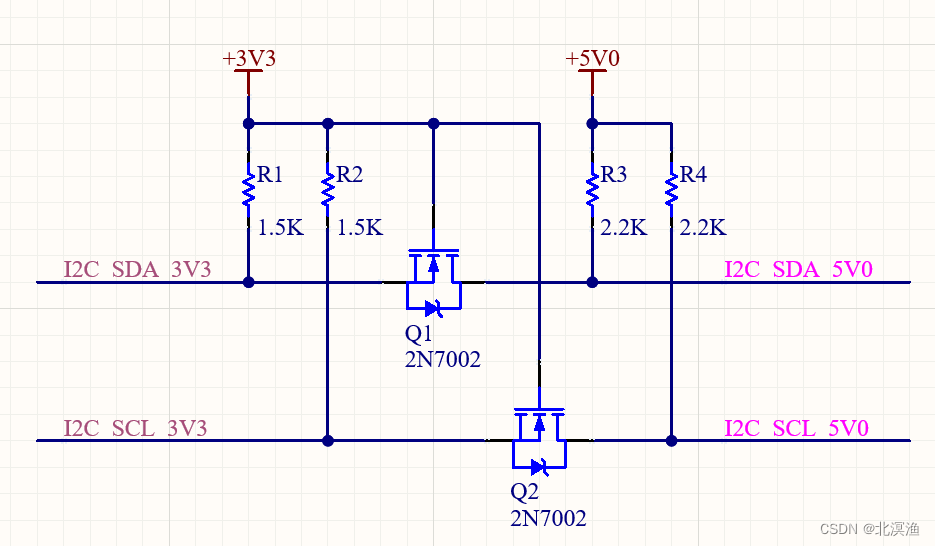

简介：GPIO模拟I2C是一种在缺乏硬件I2C接口的情况下，通过软件控制GPIO引脚来实现I2C通信的技术，广泛应用于资源受限的嵌入式系统和单片机开发中。I2C协议是一种两线制串行总线，用于微控制器与外围设备之间的低速通信。本文档详细讲解了I2C通信的起始/停止信号、数据传输、应答机制、地址格式、时序控制等关键内容，并结合HAL库文件 hal_i2c.c 和 hal_i2c.h 展示了如何在实际项目中实现GPIO模拟I2C通信。适合初学者理解I2C协议原理与软件模拟实现方法。

1. I2C通信协议概述

I2C（Inter-Integrated Circuit）总线是一种由Philips（现NXP）公司于1980年代推出的同步串行通信协议，广泛应用于嵌入式系统中用于连接微控制器与其外围设备。该协议仅需两根信号线：SCL（时钟线）和SDA（数据线），即可实现多主多从设备之间的数据通信，具有结构简单、占用引脚少、支持多设备挂载等优点。

I2C采用主从架构，通信由主设备发起，通过地址寻址选择从设备进行数据交换。其数据传输过程包括起始信号、地址帧、数据帧、应答信号（ACK/NACK）以及停止信号等关键步骤，确保数据在复杂环境中稳定传输。

在嵌入式开发中，I2C常用于连接EEPROM、温度传感器、加速度计、显示屏等外设模块，是构建嵌入式系统中低速外设通信网络的核心协议之一。掌握其通信机制，是进行后续GPIO模拟I2C实现的基础。

2. GPIO模拟I2C的基本原理

在嵌入式系统中，当硬件I2C外设不可用或资源受限时，GPIO模拟I2C是一种常见且实用的替代方案。通过软件控制通用输入输出引脚（GPIO）来模拟I2C总线的SCL（串行时钟）和SDA（串行数据）信号，可以实现灵活的通信控制。本章将从GPIO的通用特性出发，分析模拟I2C的可行性，探讨SCL与SDA引脚的配置策略，并深入讲解时序控制的软件实现基础。

2.1 模拟I2C的可行性分析

2.1.1 GPIO的通用输入输出特性

GPIO（General Purpose Input/Output）是微控制器中最基础、最灵活的外设之一。每个GPIO引脚可以配置为输入或输出模式，并能控制高低电平状态，具备读取外部电平和驱动负载的能力。

• 输出模式 ：GPIO引脚可设置为推挽输出或开漏输出。推挽输出能够提供高驱动能力，适用于驱动LED或控制数字电平；而开漏输出通常用于I2C等需要上拉电阻的通信协议。
• 输入模式 ：GPIO可读取外部电平状态，常用于检测按键、传感器状态或通信总线上的数据变化。

在模拟I2C通信中，SCL和SDA引脚通常配置为开漏输出，并通过外部上拉电阻连接到电源。这种方式允许总线在空闲时保持高电平，主设备通过拉低引脚来发送时钟和数据信号。

2.1.2 硬件I2C与软件模拟的对比

对比项	硬件I2C	软件模拟I2C
实现方式	使用专用I2C控制器	利用GPIO和延时函数实现
时序精度	高，由硬件自动控制	依赖CPU时钟和延时函数
资源占用	占用固定引脚，占用外设资源	灵活选择任意GPIO引脚
可靠性	稳定，支持中断和DMA	易受其他任务干扰
开发难度	需熟悉I2C寄存器和状态机	更简单，便于调试和修改
移植性	依赖特定MCU型号	可移植性强
适用场景	高速、多设备通信	低速、资源受限或调试阶段使用

尽管硬件I2C具有更高的效率和稳定性，但在某些应用场景下，如芯片资源不足、需要灵活引脚配置、或调试阶段临时通信等，GPIO模拟I2C依然具有其独特优势。

// 示例：GPIO初始化配置为开漏输出
void GPIO_Init(void) {
    // 使能GPIO时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7; // 假设使用PB6(SCL)、PB7(SDA)
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;          // 输出模式
    GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;         // 开漏输出
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;      // 输出速度
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;       // 无上下拉，依赖外部上拉
    GPIO_Init(GPIOB, &GPIO_InitStruct);
}

代码逻辑分析：

• RCC_AHB1PeriphClockCmd ：开启GPIOB的时钟，使其可以被访问。
• GPIO_Mode_OUT ：将引脚设置为输出模式，用于控制SCL和SDA电平。
• GPIO_OType_OD ：配置为开漏输出，符合I2C总线规范。
• GPIO_PuPd_NOPULL ：不启用内部上拉，需外接上拉电阻。

2.2 SCL和SDA引脚的配置策略

2.2.1 引脚方向设置与电平控制

在I2C通信中，SCL用于同步数据传输，SDA用于传输数据。在模拟实现中，这两个引脚的状态需在主设备控制下动态切换。

• SCL控制 ：主设备通过控制SCL的高低电平产生时钟信号。
• SDA控制 ：SDA用于传输数据位，在SCL上升沿或下降沿切换电平以表示数据。

// 示例：设置SDA为高电平
void I2C_SDA_High(void) {
    GPIO_SetBits(GPIOB, GPIO_Pin_7); // SDA = 1
}

// 示例：设置SDA为低电平
void I2C_SDA_Low(void) {
    GPIO_ResetBits(GPIOB, GPIO_Pin_7); // SDA = 0
}

// 示例：读取SDA当前电平
uint8_t I2C_Read_SDA(void) {
    return (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_7));
}

代码逻辑分析：

• GPIO_SetBits ：设置指定引脚为高电平。
• GPIO_ResetBits ：设置指定引脚为低电平。
• GPIO_ReadInputDataBit ：读取当前引脚状态，用于接收数据。

通过这些函数，可以精确控制SCL和SDA的电平状态，从而实现I2C的起始信号、数据传输、应答信号等操作。

2.2.2 上拉电阻的作用与选择

由于I2C总线采用开漏结构，SCL和SDA在空闲状态下默认为高电平。因此，必须通过外部上拉电阻将信号拉高，否则无法正确通信。

上拉电阻的作用：

• 维持总线空闲时的高电平状态；
• 限制电流，防止短路；
• 提高信号上升沿的稳定性。

上拉电阻的选择：

总线速率（kHz）	推荐上拉电阻值（Ω）
标准模式（100）	4.7k
快速模式（400）	2.2k
高速模式（3.4M）	1k

选择合适的上拉电阻可以平衡功耗与通信稳定性。电阻值过大会导致信号上升时间过长，影响通信速度；过小则会增加电流消耗，可能损坏GPIO。

graph TD
    A[SCL/SDA引脚] --> B(外部上拉电阻)
    B --> C[VCC]
    A --> D[总线电平]
    D --> E{引脚状态}
    E -->|高阻态| F[外部电阻拉高]
    E -->|低电平| G[引脚拉低]

流程图说明：

• 当GPIO处于高阻态（输入模式或输出高电平时）时，外部上拉电阻将引脚拉高。
• 当GPIO输出低电平时，引脚直接拉低，形成低电平。

2.3 时序控制的软件实现基础

2.3.1 延时函数与定时器机制

I2C通信的时序要求严格，主设备必须在特定时间切换SCL和SDA的状态。在软件模拟中，通常使用延时函数或定时器机制来控制时间间隔。

延时函数实现：

void Delay_us(uint32_t us) {
    // 假设系统时钟为168MHz，每微秒约为168个时钟周期
    us *= 168;
    while (us--) {
        __NOP(); // 空操作，延时1个时钟周期
    }
}

代码逻辑分析：

• __NOP() ：执行一条空操作指令，通常占用1个CPU周期。
• 假设系统时钟为168MHz，则1μs ≈ 168个周期。
• 通过循环执行 __NOP() 实现微秒级延时。

定时器机制实现：

更精确的时序控制可通过定时器中断实现。例如，使用STM32的TIM2定时器：

void TIM2_Init(void) {
    // 配置定时器频率为1MHz（即每1μs产生一次中断）
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStruct;
    NVIC_InitTypeDef NVIC_InitStruct;

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    TIM_TimeBaseStruct.TIM_Period = 1 - 1; // 自动重载值
    TIM_TimeBaseStruct.TIM_Prescaler = 84 - 1; // 84MHz / 84 = 1MHz
    TIM_TimeBaseStruct.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStruct);

    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE); // 使能更新中断
    TIM_Cmd(TIM2, ENABLE); // 启动定时器

    NVIC_InitStruct.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);
}

代码逻辑分析：

• TIM_Period ：定时器计数周期，此处设为1，即每计数到1触发一次中断。
• TIM_Prescaler ：预分频值，用于降低输入时钟频率。
• TIM_IT_Update ：启用更新中断，用于实现精确延时或时序控制。
• NVIC配置 ：设置中断优先级并启用中断。

2.3.2 精确时间控制的实现方式

为了实现I2C的时序要求，必须根据标准协议配置SCL的高低电平持续时间。例如，在标准模式下，SCL高电平和低电平各为5μs，总周期为10μs，对应100kHz的频率。

void I2C_SCL_Toggle(void) {
    I2C_SCL_High();  // 拉高SCL
    Delay_us(5);     // 保持5μs
    I2C_SCL_Low();   // 拉低SCL
    Delay_us(5);     // 保持5μs
}

代码逻辑分析：

• I2C_SCL_High() 和 I2C_SCL_Low() ：分别控制SCL的高、低电平。
• Delay_us(5) ：控制每个电平的持续时间，确保总周期为10μs，即100kHz。

不同速率下的延时设置参考表：

I2C模式	SCL高电平时间	SCL低电平时间	延时总和
标准模式（100kHz）	5μs	5μs	10μs
快速模式（400kHz）	1.25μs	1.25μs	2.5μs
高速模式（3.4MHz）	0.15μs	0.15μs	0.3μs

通过上述方式，可以实现不同速率下的精确时序控制，从而满足I2C通信的基本需求。

本章深入分析了GPIO模拟I2C的可行性，详细讲解了SCL与SDA引脚的配置策略，并介绍了延时函数与定时器机制在时序控制中的实现方式。下一章将继续探讨I2C通信基本信号的模拟实现，包括起始信号、停止信号和数据位传输的时序控制。

3. I2C通信基本信号的模拟实现

在I2C通信中，基本信号包括起始信号（START）、停止信号（STOP）以及数据位的传输（Data Bit）。这些信号构成了I2C通信的基石。在实际的硬件I2C控制器中，这些信号由专用逻辑电路自动完成。然而，在没有硬件I2C接口或需要更高灵活性的场景下，可以通过GPIO模拟的方式实现这些基本信号。本章将详细介绍如何使用GPIO模拟I2C协议中的起始信号、停止信号以及数据位传输的实现原理与方法，并提供代码示例与逻辑分析。

3.1 起始信号的生成与检测

3.1.1 起始信号的定义与作用

I2C协议中，起始信号用于通知总线上的所有从设备，主设备即将开始一次通信。其定义为： 在SCL为高电平时，SDA由高电平跳变到低电平 。这一跳变信号标志着一次通信的开始。

起始信号的作用包括：
- 标记一次I2C通信的开始；
- 唤醒总线上所有从设备，准备接收地址；
- 在多主系统中用于仲裁通信优先级。

3.1.2 GPIO控制SCL和SDA的时序实现

要使用GPIO模拟起始信号，需要精确控制SDA和SCL的电平变化顺序。以下是生成起始信号的步骤：

1. 设置SDA为高电平 ；
2. 设置SCL为高电平 ；
3. 将SDA拉低 ；
4. 延时一段时间 ，确保信号稳定；
5. 将SCL拉低 （可选，进入数据位传输阶段）。

下面是一个使用C语言编写的GPIO模拟起始信号函数示例：

void I2C_Start(void) {
    // 设置SDA和SCL为输出模式
    SDA_OUT();
    SCL_OUT();

    // SDA和SCL初始为高电平
    SDA_H();
    SCL_H();

    Delay_us(1);  // 等待总线稳定

    SDA_L();      // SDA下降沿，SCL仍为高电平（起始信号）
    Delay_us(1);

    SCL_L();      // 拉低SCL，准备发送数据
}

逻辑分析与参数说明

• SDA_OUT() ：将SDA引脚配置为输出模式；
• SCL_OUT() ：将SCL引脚配置为输出模式；
• SDA_H() / SDA_L() ：控制SDA引脚为高/低电平；
• SCL_H() / SCL_L() ：控制SCL引脚为高/低电平；
• Delay_us(1) ：微秒级延时，确保电平变化时间满足I2C标准（通常标准模式为100kHz，高速模式为400kHz）；

该函数模拟了起始信号的完整过程，适用于GPIO模拟I2C的基础通信流程。

3.2 停止信号的生成与检测

3.2.1 停止信号的定义与作用

I2C通信结束后，主设备会发送一个停止信号。其定义为： 在SCL为高电平时，SDA由低电平跳变到高电平 。该信号用于通知从设备本次通信结束，并释放总线资源。

停止信号的作用包括：
- 标志一次I2C通信的结束；
- 释放总线控制权；
- 供其他主设备使用总线（在多主系统中）。

3.2.2 高电平释放与总线释放机制

停止信号的生成顺序如下：

1. SCL为高电平 ；
2. SDA为低电平 ；
3. 将SDA拉高 ；
4. 延时 ；
5. 将SCL拉低 （可选）。

以下是实现停止信号的C语言函数示例：

void I2C_Stop(void) {
    SDA_OUT();
    SCL_OUT();

    SCL_L();     // 先拉低SCL
    SDA_L();     // SDA为低
    Delay_us(1);

    SCL_H();     // SCL拉高
    Delay_us(1);

    SDA_H();     // SDA上升沿（停止信号）
    Delay_us(1);
}

逻辑分析与参数说明

• SCL_L() 和 SDA_L() ：确保初始状态可控；
• SCL_H() ：为SDA跳变做准备；
• SDA_H() ：SDA上升沿触发停止信号；
• Delay_us(1) ：保证信号持续时间符合I2C规范；

该函数模拟了I2C通信结束的停止信号，可用于结束一次完整的通信过程。

3.3 数据位传输的时序控制

3.3.1 数据位的发送与接收流程

I2C通信中，数据以字节为单位传输，每个字节包含8个数据位，高位（MSB）先传。每个数据位的传输必须在SCL为高电平时保持稳定，只有在SCL为低电平时才允许SDA变化。

发送数据位流程：

1. 主设备设置SDA为当前数据位的值；
2. 拉高SCL，保持一段时间；
3. 拉低SCL，准备下一个数据位；
4. 重复步骤1~3，直到8位数据传输完成。

接收数据位流程：

1. 主设备将SDA设为输入模式；
2. 拉高SCL，等待从设备设置SDA；
3. 读取SDA值；
4. 拉低SCL，准备下一个数据位；
5. 重复步骤2~4，直到8位数据接收完成。

以下是一个发送单个数据位的函数示例：

void I2C_Write_Bit(uint8_t bit) {
    SDA_OUT();
    SCL_OUT();

    SCL_L();               // SCL拉低，允许SDA变化
    if(bit) {
        SDA_H();           // 发送1
    } else {
        SDA_L();           // 发送0
    }
    Delay_us(1);

    SCL_H();               // SCL拉高，采样数据
    Delay_us(1);

    SCL_L();               // SCL拉低，准备下一位
}

参数说明与逻辑分析

• bit ：要发送的1位数据（0或1）；
• SDA_OUT() ：设置SDA为输出；
• SCL_L() ：确保在SCL为低时改变SDA；
• SDA_H() / SDA_L() ：根据 bit 值设置SDA；
• SCL_H() ：从设备采样数据；
• Delay_us(1) ：保证数据稳定时间；

该函数实现了单个数据位的发送，是构建字节发送函数的基础。

3.3.2 数据稳定时间与建立时间的控制

在I2C通信中， 数据建立时间（tsu:dat） 和 数据保持时间（thd:dat） 是两个关键时序参数，分别表示在SCL上升沿之前SDA必须保持稳定的最短时间，以及在SCL上升沿之后SDA必须保持稳定的最短时间。

参数	描述	最小值（标准模式）
tsu:dat	数据建立时间	250 ns
thd:dat	数据保持时间	0 ns（发送） / 9000 ns（接收）

在GPIO模拟中，必须通过 延时函数 或 定时器 来保证这些时间要求。以下是一个使用延时函数实现的字节发送函数：

void I2C_Write_Byte(uint8_t byte) {
    for(uint8_t i = 0; i < 8; i++) {
        I2C_Write_Bit((byte >> 7) & 0x01);  // 发送最高位
        byte <<= 1;                          // 左移，准备下一位
    }

    // 接收ACK
    uint8_t ack = I2C_Read_Bit();
    if(ack == 0) {
        // 收到ACK
    } else {
        // 收到NACK
    }
}

流程图：数据位发送流程

graph TD
    A[开始发送字节] --> B[设置SCL低电平]
    B --> C[设置SDA为当前位]
    C --> D[延时]
    D --> E[SCL拉高]
    E --> F[延时]
    F --> G[SCL拉低]
    G --> H[是否完成8位?]
    H -- 否 --> B
    H -- 是 --> I[接收ACK/NACK]

该流程图展示了发送一个字节的完整过程，包括每一位的发送与ACK接收。

通过上述章节的介绍，我们详细讲解了I2C协议中起始信号、停止信号和数据位传输的GPIO模拟实现方式。每一部分都结合了代码示例、参数说明与流程图，帮助读者深入理解如何在资源受限或无硬件支持的情况下实现I2C通信的核心信号。下一章节将继续深入讲解I2C通信过程中的应答机制与数据帧处理。

4. I2C通信过程中的数据处理机制

在I2C通信过程中，除了基本的起始信号、停止信号和数据位传输外，数据处理机制的实现对整个通信过程的稳定性和正确性起着决定性作用。其中，应答（ACK）与非应答（NACK）机制确保了数据传输的可靠性；设备地址与读写位的解析用于识别和选择目标设备；而数据帧的封装与解析则决定了多字节传输的组织方式。本章将从这三个核心方面深入解析I2C通信中的数据处理机制，并结合代码示例进行详细说明。

4.1 应答（ACK）与非应答（NACK）机制

4.1.1 应答信号的生成与检测

在I2C总线中，每当主设备向从设备发送一个字节的数据后，从设备需要在第9个时钟周期返回一个应答（ACK）或非应答（NACK）信号。ACK表示从设备成功接收数据，NACK则表示未接收到数据或接收失败。

• ACK信号 ：SDA在SCL高电平时为低电平
• NACK信号 ：SDA在SCL高电平时为高电平

以下是一个基于GPIO模拟方式实现的ACK/NACK检测函数，用于接收从设备的反馈信号：

uint8_t I2C_ReadACK(GPIO_TypeDef* SDA_Port, uint16_t SDA_Pin, GPIO_TypeDef* SCL_Port, uint16_t SCL_Pin) {
    uint8_t ack = 0;

    // 设置SDA为输入模式（接收ACK/NACK）
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = SDA_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(SDA_Port, &GPIO_InitStruct);

    // SCL上升沿，读取SDA状态
    HAL_GPIO_WritePin(SCL_Port, SCL_Pin, GPIO_PIN_SET);
    Delay_us(1);  // 保持SCL高电平至少4μs（根据I2C时序）
    ack = HAL_GPIO_ReadPin(SDA_Port, SDA_Pin);
    HAL_GPIO_WritePin(SCL_Port, SCL_Pin, GPIO_PIN_RESET);

    // 恢复SDA为输出模式
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(SDA_Port, &GPIO_InitStruct);

    return (ack == GPIO_PIN_RESET) ? 0 : 1; // 0:ACK, 1:NACK
}

逻辑分析与参数说明：

• GPIO_InitStruct.Mode = GPIO_MODE_INPUT ：将SDA引脚设置为输入模式，用于读取从设备的ACK/NACK信号。
• HAL_GPIO_WritePin(SCL_Port, SCL_Pin, GPIO_PIN_SET) ：产生SCL的上升沿，触发从设备发送应答信号。
• Delay_us(1) ：延时函数确保SCL高电平时间满足I2C协议的最小建立时间。
• ack = HAL_GPIO_ReadPin(…) ：读取SDA引脚状态，判断是ACK还是NACK。
• 返回值 ：0表示ACK，1表示NACK。

4.1.2 接收端反馈机制的实现

主设备在读取从设备数据后，也需要发送ACK或NACK信号来表示是否继续读取下一个字节。例如，在连续读取多个字节时，主设备在最后一个字节后发送NACK，然后发送停止信号。

以下是一个发送ACK/NACK信号的函数示例：

void I2C_SendACK(GPIO_TypeDef* SDA_Port, uint16_t SDA_Pin, GPIO_TypeDef* SCL_Port, uint16_t SCL_Pin, uint8_t ack) {
    // 设置SDA为输出模式
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = SDA_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(SDA_Port, &GPIO_InitStruct);

    // 根据ack参数设置SDA电平
    HAL_GPIO_WritePin(SDA_Port, SDA_Pin, (ack == 0) ? GPIO_PIN_RESET : GPIO_PIN_SET);

    // SCL上升沿发送ACK/NACK
    HAL_GPIO_WritePin(SCL_Port, SCL_Pin, GPIO_PIN_SET);
    Delay_us(1);
    HAL_GPIO_WritePin(SCL_Port, SCL_Pin, GPIO_PIN_RESET);
}

逻辑分析与参数说明：

• HAL_GPIO_WritePin(SDA_Port, SDA_Pin, …) ：根据ack参数设置SDA线的电平。0表示ACK（SDA低），1表示NACK（SDA高）。
• SCL上升沿 ：发送ACK/NACK信号的时间点必须在SCL的高电平期间。
• 延时函数Delay_us(1) ：确保SCL高电平时间满足时序要求。

4.2 设备地址与读写位的解析

4.2.1 7位地址格式与读写位定义

I2C支持7位地址格式和10位地址格式，其中7位地址格式最为常用。在7位地址模式下，主设备发送的第一个字节由地址位（7位）和读写位（1位）组成，具体格式如下：

7位地址	读写位
A6 A5 A4 A3 A2 A1 A0	R/W

• R/W = 0 ：写操作
• R/W = 1 ：读操作

例如，若从设备地址为0x50（7位地址），则：
- 写操作地址为： 0xA0 （0x50 << 1 | 0）
- 读操作地址为： 0xA1 （0x50 << 1 | 1）

4.2.2 地址匹配与设备选择机制

在主设备发送地址和读写位后，所有连接在I2C总线上的从设备都会比较接收到的地址是否与自身匹配。若匹配成功，则进入数据传输阶段；否则忽略后续数据。

以下是一个地址构造与发送函数的实现：

void I2C_SendAddress(GPIO_TypeDef* SDA_Port, uint16_t SDA_Pin, GPIO_TypeDef* SCL_Port, uint16_t SCL_Pin, uint8_t dev_addr, uint8_t direction) {
    uint8_t address = (dev_addr << 1) | direction; // 构造地址+方向字节
    I2C_WriteByte(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin, address); // 发送地址字节
}

逻辑分析与参数说明：

• dev_addr << 1 ：将7位地址左移1位，空出最低位用于读写标志。
• direction ：方向标志，0表示写，1表示读。
• I2C_WriteByte(…) ：调用写入字节函数，将地址发送到总线上。

设备地址匹配流程图（mermaid）：

graph TD
    A[主设备发送地址+方向] --> B{从设备是否匹配地址?}
    B -- 是 --> C[从设备响应ACK]
    B -- 否 --> D[从设备忽略后续数据]

4.3 数据帧的封装与解析

4.3.1 数据字节的组织方式

在I2C通信中，数据是以字节为单位进行传输的。每个字节由8位组成，高位（MSB）先传，低位（LSB）后传。每个字节传输完成后，从设备或主设备必须返回一个ACK/NACK信号。

以下是一个字节发送函数的实现：

void I2C_WriteByte(GPIO_TypeDef* SDA_Port, uint16_t SDA_Pin, GPIO_TypeDef* SCL_Port, uint16_t SCL_Pin, uint8_t data) {
    for(uint8_t i = 0; i < 8; i++) {
        // 高位先传
        if(data & 0x80)
            HAL_GPIO_WritePin(SDA_Port, SDA_Pin, GPIO_PIN_SET);
        else
            HAL_GPIO_WritePin(SDA_Port, SDA_Pin, GPIO_PIN_RESET);

        data <<= 1;

        // SCL上升沿发送数据
        HAL_GPIO_WritePin(SCL_Port, SCL_Pin, GPIO_PIN_SET);
        Delay_us(1);
        HAL_GPIO_WritePin(SCL_Port, SCL_Pin, GPIO_PIN_RESET);
        Delay_us(1);
    }
}

逻辑分析与参数说明：

• data & 0x80 ：判断最高位是否为1，决定SDA的电平。
• data <<= 1 ：将数据左移，准备发送下一位。
• SCL上升沿 ：数据在SCL上升沿时被从设备采样。

4.3.2 多字节连续传输的实现

在实际应用中，往往需要传输多个字节的数据。主设备可以在发送完一个字节并接收到ACK后，继续发送下一个字节，直到所有数据发送完毕。

以下是一个多字节发送函数的实现：

uint8_t I2C_WriteData(GPIO_TypeDef* SDA_Port, uint16_t SDA_Pin, GPIO_TypeDef* SCL_Port, uint16_t SCL_Pin, uint8_t dev_addr, uint8_t* pData, uint16_t size) {
    I2C_Start(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin); // 发送起始信号
    I2C_SendAddress(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin, dev_addr, I2C_WRITE); // 发送地址+写标志

    if(I2C_ReadACK(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin) != 0) {
        I2C_Stop(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin); // 设备无应答，发送停止信号
        return 1; // 返回错误
    }

    for(uint16_t i = 0; i < size; i++) {
        I2C_WriteByte(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin, pData[i]); // 发送数据字节
        if(I2C_ReadACK(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin) != 0) {
            return 1; // 数据发送失败
        }
    }

    I2C_Stop(SDA_Port, SDA_Pin, SCL_Port, SCL_Pin); // 发送停止信号
    return 0; // 成功
}

逻辑分析与参数说明：

• I2C_Start(…) ：发送起始信号，初始化通信。
• I2C_SendAddress(…) ：发送设备地址和写标志。
• I2C_ReadACK(…) ：检测从设备是否应答地址。
• for循环 ：逐个发送数据字节，并检测每个字节的ACK。
• I2C_Stop(…) ：发送停止信号，结束通信。

多字节传输流程表：

步骤	操作	描述
1	I2C_Start	发送起始信号
2	I2C_SendAddress	发送设备地址和方向
3	I2C_ReadACK	检查地址是否应答
4	循环发送数据	发送每个数据字节并检查ACK
5	I2C_Stop	发送停止信号结束通信

小结

本章系统地讲解了I2C通信过程中关键的数据处理机制，包括应答（ACK/NACK）信号的生成与检测、设备地址与读写位的解析方法、以及数据帧的封装与多字节传输实现。通过具体的代码示例和流程图、表格的辅助说明，帮助读者深入理解I2C通信中各个关键环节的实现原理与实际应用方式。这些内容为后续章节中GPIO模拟I2C的稳定性优化与实际应用打下了坚实基础。

5. GPIO模拟I2C的稳定性与性能优化

在嵌入式系统开发中，使用GPIO模拟I2C协议虽然提供了硬件资源受限时的可行方案，但也带来了诸多挑战，尤其是 通信的稳定性与性能优化 。本章将深入探讨如何通过精确控制时序、增强通信稳定性、设计抗干扰机制以及实现错误处理和异常恢复，来提升GPIO模拟I2C的可靠性与效率。

5.1 通信时序的精确控制

GPIO模拟I2C通信的稳定性和速度直接受时序控制精度的影响。I2C协议对SCL时钟的高、低电平时间，SDA数据的建立和保持时间都有严格要求。因此，模拟时序的控制是实现稳定通信的核心。

5.1.1 定时器与延时函数的选择

在嵌入式开发中，延时函数是最基础的时序控制方式，但其精度有限，尤其是在多任务系统中容易受到中断干扰。为了实现更精确的时序控制，推荐使用 定时器机制 。

延时函数实现方式

void delay_us(uint32_t us) {
    // 假设系统时钟为168MHz，1us约需168个周期
    uint32_t count = us * 168;
    while (count--) {
        __NOP();  // 空操作指令
    }
}

• 逻辑分析 ：
• delay_us 函数通过循环执行 __NOP() 指令实现微秒级延时。
• __NOP() 是ARM架构中的空操作指令，执行时间为一个时钟周期。
• 此方法适用于简单场景，但在多任务或实时系统中存在延时误差。

定时器实现方式

void start_timer() {
    HAL_TIM_Base_Start(&htim2);
}

void delay_ticks(uint32_t ticks) {
    __HAL_TIM_SET_COUNTER(&htim2, 0);  // 重置计数器
    while (__HAL_TIM_GET_COUNTER(&htim2) < ticks);  // 等待计数完成
}

• 逻辑分析 ：
• 使用 HAL_TIM_Base_Start 启动定时器。
• 通过 __HAL_TIM_GET_COUNTER 获取当前计数值，实现精准延时。
• 该方法比软件延时更稳定，适合高速通信场景。

方法	精度	稳定性	多任务环境适应性	适用场景
软件延时	低	差	差	简单应用
定时器延时	高	好	好	高速、稳定通信场景

5.1.2 时钟频率的动态调节

I2C协议支持多种时钟频率（如100kHz、400kHz、1MHz）。在GPIO模拟中，可以通过调节延时或定时器参数，实现 动态频率调节 ，以适应不同外设需求。

示例：动态调节SCL频率

void set_i2c_clock_freq(uint32_t freq_khz) {
    uint32_t half_period_us = 500000 / freq_khz;  // 半周期时间（单位：us）
    delay_us(half_period_us);  // 控制SCL高低电平时间
}

• 逻辑分析 ：
• 根据目标频率计算SCL的高低电平持续时间。
• 通过 delay_us 实现精确延时，从而控制SCL时钟频率。
• 支持不同外设对I2C速率的不同需求。

优化建议：

• 使用定时器实现更精确的半周期控制。
• 在通信开始前根据外设能力自动选择最优频率。
• 通过配置寄存器或函数参数实现频率切换。

5.2 通信稳定性与抗干扰设计

GPIO模拟I2C通信过程中，容易受到电磁干扰、总线冲突等问题影响。为了提高通信的稳定性，必须引入 抗干扰机制 和 总线恢复策略 。

5.2.1 总线冲突与恢复机制

在多主设备系统中，可能会出现多个设备同时尝试控制SDA/SCL线，导致总线冲突。模拟I2C需要检测并处理这种情况。

恢复机制实现

void recover_i2c_bus(GPIO_TypeDef* SCL_PORT, uint16_t SCL_PIN,
                     GPIO_TypeDef* SDA_PORT, uint16_t SDA_PIN) {
    int i;
    // 拉高SDA和SCL
    HAL_GPIO_WritePin(SCL_PORT, SCL_PIN, GPIO_PIN_SET);
    HAL_GPIO_WritePin(SDA_PORT, SDA_PIN, GPIO_PIN_SET);
    delay_us(5);  // 保持高电平5us

    // 模拟9个时钟周期释放总线
    for (i = 0; i < 9; i++) {
        HAL_GPIO_WritePin(SCL_PORT, SCL_PIN, GPIO_PIN_RESET);
        delay_us(1);
        HAL_GPIO_WritePin(SCL_PORT, SCL_PIN, GPIO_PIN_SET);
        delay_us(1);
    }

    // 发送起始信号重置
    i2c_start_condition();
}

• 逻辑分析 ：
• 拉高SDA和SCL线，释放总线控制权。
• 模拟发送9个SCL时钟，确保总线处于空闲状态。
• 最后发送起始信号重新初始化通信。

流程图示意（mermaid）

graph TD
    A[总线冲突检测] --> B{SDA/SCL是否为低电平?}
    B -- 是 --> C[拉高SDA/SCL]
    C --> D[发送9个SCL时钟]
    D --> E[发送起始信号]
    B -- 否 --> F[通信正常，无需恢复]

5.2.2 数据校验与重传策略

由于GPIO模拟的不稳定性，通信过程中可能出现数据错误。为提高通信可靠性，可以引入 校验机制 （如CRC）和 重传策略 。

示例：带校验的读取函数

uint8_t i2c_read_byte_with_crc(GPIO_TypeDef* SCL_PORT, uint16_t SCL_PIN,
                               GPIO_TypeDef* SDA_PORT, uint16_t SDA_PIN, uint8_t ack) {
    uint8_t data = 0;
    for (int i = 0; i < 8; i++) {
        data <<= 1;
        data |= i2c_read_bit(SCL_PORT, SCL_PIN, SDA_PORT, SDA_PIN);
    }
    uint8_t crc = calculate_crc(data);
    if (crc != expected_crc) {
        // 数据校验失败，重传
        return i2c_read_byte_with_crc(SCL_PORT, SCL_PIN, SDA_PORT, SDA_PIN, ack);
    }
    return data;
}

• 逻辑分析 ：
• 读取一个字节数据后计算CRC。
• 如果校验失败，递归调用自身重新读取。
• 可以设置最大重试次数防止死循环。

机制	功能说明	优点	缺点
CRC校验	检测数据完整性	提高通信可靠性	增加通信开销
重传机制	自动恢复错误数据	增强容错能力	可能造成延迟增加

5.3 错误处理与异常恢复机制

在实际应用中，GPIO模拟I2C可能遇到超时、ACK失败、SDA卡死等异常情况。因此，必须设计完善的 错误处理与恢复机制 。

5.3.1 超时检测与处理

超时是通信过程中最常见的异常之一。在等待ACK/NACK或等待SDA/SCL变化时，若超过一定时间仍未响应，则应触发超时机制。

示例：带超时的ACK检测

uint8_t wait_for_ack(GPIO_TypeDef* SCL_PORT, uint16_t SCL_PIN,
                     GPIO_TypeDef* SDA_PORT, uint16_t SDA_PIN, uint32_t timeout_us) {
    uint32_t start_time = get_current_time_us();
    while (HAL_GPIO_ReadPin(SDA_PORT, SDA_PIN) == GPIO_PIN_SET) {
        if (get_current_time_us() - start_time > timeout_us) {
            return I2C_TIMEOUT_ERROR;  // 超时错误
        }
    }
    return I2C_SUCCESS;
}

• 逻辑分析 ：
• 记录开始时间 start_time 。
• 循环检测SDA是否被拉低（ACK信号）。
• 若超过设定时间仍未检测到ACK，返回超时错误码。

超时处理建议：

• 设置合理超时时间（如10ms）。
• 引入重试机制，失败后尝试重新通信。
• 日志记录错误码，便于调试分析。

5.3.2 错误状态码的定义与使用

定义统一的错误状态码有助于程序处理异常情况，并实现更健壮的通信逻辑。

示例：错误码定义

typedef enum {
    I2C_SUCCESS = 0,
    I2C_TIMEOUT_ERROR,
    I2C_NACK_RECEIVED,
    I2C_BUS_BUSY,
    I2C_BUS_ERROR,
    I2C_UNKNOWN_ERROR
} I2C_Status;

示例：错误码使用

I2C_Status send_byte(uint8_t byte) {
    for (int i = 0; i < 8; i++) {
        i2c_write_bit((byte >> (7 - i)) & 0x01);
    }
    I2C_Status ack = wait_for_ack();
    if (ack != I2C_SUCCESS) {
        return ack;
    }
    return I2C_SUCCESS;
}

• 逻辑分析 ：
• 发送一个字节后等待ACK。
• 若返回错误码，则中断通信并返回错误信息。
• 可用于驱动层与应用层之间的异常处理交互。

错误码	含义说明	建议处理方式
I2C_TIMEOUT_ERROR	等待ACK超时	重试或释放总线
I2C_NACK_RECEIVED	收到NACK信号	停止传输或重新发送
I2C_BUS_BUSY	总线繁忙	等待或恢复总线
I2C_BUS_ERROR	总线物理错误（SDA卡死等）	总线恢复或复位

错误处理流程图（mermaid）

graph TD
    A[发送数据] --> B[等待ACK]
    B --> C{是否收到ACK?}
    C -- 是 --> D[继续传输]
    C -- 否 --> E[检查错误码]
    E --> F{是否为超时?}
    F -- 是 --> G[重试发送]
    F -- 否 --> H[总线恢复]
    G --> I[是否重试成功?]
    I -- 是 --> D
    I -- 否 --> J[返回错误]

通过本章的深入分析，我们掌握了GPIO模拟I2C在 时序控制 、 通信稳定性 及 错误处理机制 方面的关键技术。这些优化手段不仅能提升通信的可靠性，还能增强系统在复杂环境下的鲁棒性，为后续实际项目应用打下坚实基础。

6. GPIO模拟I2C的实践与应用

在掌握了I2C通信的基本原理、模拟实现方式以及稳定性优化策略之后，本章将重点介绍GPIO模拟I2C在实际开发中的具体应用与实现技巧。通过结合HAL库、延时函数与定时器的使用，我们将深入探讨如何在嵌入式系统中实现高效的GPIO模拟I2C通信。

6.1 HAL库在GPIO模拟I2C中的应用

6.1.1 HAL库的GPIO操作接口

HAL（Hardware Abstraction Layer）库为STM32等MCU提供了统一的外设操作接口。在GPIO模拟I2C中，主要使用以下HAL函数：

• HAL_GPIO_WritePin() ：设置指定引脚的高低电平。
• HAL_GPIO_ReadPin() ：读取指定引脚的电平状态。
• HAL_GPIO_TogglePin() ：翻转引脚状态。

示例代码：使用HAL库控制SCL和SDA引脚

#include "stm32f4xx_hal.h"

#define SCL_PIN GPIO_PIN_5
#define SDA_PIN GPIO_PIN_6
#define I2C_PORT GPIOB

// 设置SCL为高电平
void scl_high(void) {
    HAL_GPIO_WritePin(I2C_PORT, SCL_PIN, GPIO_PIN_SET);
}

// 设置SCL为低电平
void scl_low(void) {
    HAL_GPIO_WritePin(I2C_PORT, SCL_PIN, GPIO_PIN_RESET);
}

// 设置SDA为高电平
void sda_high(void) {
    HAL_GPIO_WritePin(I2C_PORT, SDA_PIN, GPIO_PIN_SET);
}

// 设置SDA为低电平
void sda_low(void) {
    HAL_GPIO_WritePin(I2C_PORT, SDA_PIN, GPIO_PIN_RESET);
}

// 读取SDA电平
uint8_t sda_read(void) {
    return HAL_GPIO_ReadPin(I2C_PORT, SDA_PIN);
}

说明：
- 以上函数封装了基本的SCL和SDA控制逻辑，便于后续I2C通信流程的实现。
- I2C_PORT 、 SCL_PIN 、 SDA_PIN 应根据实际硬件配置进行修改。

6.1.2 HAL_Delay与系统时钟配置

在GPIO模拟I2C中，延时函数用于控制SCL时钟周期和数据建立/保持时间。HAL库提供的 HAL_Delay() 函数基于系统时钟（SysTick），适用于毫秒级延时。

配置系统时钟（以STM32F4为例）

// 在main函数中初始化系统时钟
SystemClock_Config(); // 配置系统时钟为168MHz

延时使用示例

scl_high();
HAL_Delay(1); // 延时1ms
scl_low();

注意：
- HAL_Delay() 的精度受限于系统时钟，适用于低速I2C通信（如100kHz）。
- 若需更高精度的微秒级延时，应使用定时器或空循环实现。

6.2 延时函数与定时器的使用优化

6.2.1 精确微秒级延时的实现

在高速I2C通信中（如400kHz），需要微秒级甚至亚微秒级延时。可以使用空循环或DWT（Data Watchpoint and Trace）实现高精度延时。

使用空循环实现微秒延时（适用于168MHz系统时钟）

void delay_us(uint32_t us) {
    us *= 168; // 168MHz下每1us需要168个时钟周期
    while (us--) {
        __NOP(); // 空操作
    }
}

说明：
- __NOP() 为ARM汇编指令，用于插入空操作。
- 实际延时效果需根据系统时钟频率进行校准。

6.2.2 定时器中断驱动的模拟方式

为避免阻塞式延时影响系统性能，可使用定时器中断控制I2C时序。

实现思路：

1. 配置定时器为微秒级中断。
2. 在中断服务函数中切换SCL电平或读取SDA状态。
3. 使用状态机控制I2C通信流程。

定时器配置示例（以TIM3为例）

void MX_TIM3_Init(void) {
    htim3.Instance = TIM3;
    htim3.Init.Prescaler = 84 - 1;        // 168MHz / 84 = 2MHz
    htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim3.Init.Period = 2 - 1;            // 0.5us
    HAL_TIM_Base_Start_IT(&htim3);
}

优势：
- 可实现非阻塞式时序控制。
- 提高CPU利用率，适用于多任务环境。

6.3 GPIO模拟I2C在嵌入式系统中的典型应用

6.3.1 连接EEPROM、传感器等外设

GPIO模拟I2C常用于连接如AT24C02 EEPROM、BME280传感器等标准I2C外设。

以AT24C02写入数据为例

void i2c_write_byte(uint8_t dev_addr, uint8_t mem_addr, uint8_t data) {
    i2c_start();
    i2c_write_byte(dev_addr << 1); // 写地址
    i2c_write_byte(mem_addr);      // 内存地址
    i2c_write_byte(data);          // 数据
    i2c_stop();
}

说明：
- i2c_start() 、 i2c_write_byte() 、 i2c_stop() 为自定义模拟I2C函数。
- 此类操作常用于数据存储、配置保存等场景。

6.3.2 低资源环境下的通信方案设计

在资源受限的MCU中（如无硬件I2C控制器或引脚被占用），GPIO模拟I2C是唯一选择。

设计要点：

• 使用最少的GPIO引脚（仅需SCL和SDA）。
• 采用状态机管理通信流程，提升代码可维护性。
• 优化延时机制，兼顾精度与效率。

状态机设计示例

状态编号	状态描述	动作说明
0	等待起始信号	监测SCL/SDA电平变化
1	发送地址	输出7位地址 + 读写位
2	发送数据	按位发送数据字节
3	接收应答	读取ACK/NACK信号
4	通信结束	生成停止信号，释放总线

说明：
- 状态机结构便于扩展为支持多字节读写、中断驱动等高级功能。
- 适用于RTOS或裸机系统中的I2C通信模块开发。

下一章节将继续探讨GPIO模拟I2C的调试与故障排查技巧。

本文还有配套的精品资源，点击获取

简介：GPIO模拟I2C是一种在缺乏硬件I2C接口的情况下，通过软件控制GPIO引脚来实现I2C通信的技术，广泛应用于资源受限的嵌入式系统和单片机开发中。I2C协议是一种两线制串行总线，用于微控制器与外围设备之间的低速通信。本文档详细讲解了I2C通信的起始/停止信号、数据传输、应答机制、地址格式、时序控制等关键内容，并结合HAL库文件 hal_i2c.c 和 hal_i2c.h 展示了如何在实际项目中实现GPIO模拟I2C通信。适合初学者理解I2C协议原理与软件模拟实现方法。

本文还有配套的精品资源，点击获取
