简介：计算机图形学是计算机科学的一个重要分支，关注图像的生成、处理和显示。期末试卷评估学生对这门课程的理解程度，覆盖了从几何建模到渲染的多个核心概念。复习包括坐标系统、投影、视口变换、光照模型、颜色理论、纹理映射、图形管线、图形算法、图形交互和图形硬件等关键知识点，帮助学生深入理解并应用这些概念。计算机图形学期末试卷

1. 计算机图形学简介

计算机图形学是研究如何使用计算机生成、处理、存储和显示图形信息的科学。它在游戏开发、电影特效、虚拟现实以及医学成像等多个领域都有广泛的应用。本章将带领读者进入图形学的世界，从它的历史发展讲起，概述基本概念和术语，并介绍图形学的核心目标和主要应用领域。此外，本章还将探讨图形学中的关键技术和算法，并为后文的技术细节做好铺垫。

1.1 图形学的历史与应用

计算机图形学的历史可以追溯到20世纪50年代，从最初的简单字符图像到现在复杂的三维渲染，技术发展迅速。图形学的应用领域非常广泛，从商业广告、网页设计、动画制作到科学可视化、模拟训练和工程设计，图形学都起着至关重要的作用。

1.2 图形学的基本概念

要理解计算机图形学，我们需要熟悉一些基本概念，如像素、分辨率、矢量图和光栅图像。像素是图像的基本单位，分辨率定义了图像的清晰度。矢量图由数学方程式定义，可以无损放大，而光栅图像由像素阵列组成，放大后可能会出现锯齿现象。

1.3 图形学的核心目标与挑战

图形学的核心目标是创建真实感的图像，实现自然的视觉体验。随着技术的进步，这一目标正在逐步实现，但同时也带来了新的挑战，如实时光线追踪技术的开发、高效渲染算法的优化和图形硬件的更新换代。这些挑战不仅是技术上的，还包括了如何在提高图像质量的同时，确保渲染过程的实时性和高效性。

2. 几何建模基础

2.1 基本几何体的表示方法

2.1.1 点、线、面的数学描述

在计算机图形学中，几何体是构建3D世界的基本单元。基本几何体包括点、线、面，它们的数学描述是进一步创建复杂物体的基础。

点在三维空间中的表示简单，仅需要一个坐标值 (x, y, z) 。点是构成线和面的基本元素，但在计算机图形学中，点没有扩展性，它仅表示一个位置。

线通常是两个点的集合，可以通过线性方程来表示。在笛卡尔坐标系统中，一条直线可以通过以下形式的方程来定义：

ax + by + c = 0

其中， (x, y) 是直线上的任意点，而 a, b 和 c 是方程的系数，由两个点的坐标来决定。

面则是线的进一步延伸。平面是三维空间中所有可能线的集合。它可以用法向量 (A, B, C) 和一个点 (D, E, F) 来描述，其数学方程如下：

Ax + By + Cz + D = 0

这里 (x, y, z) 代表平面上的任意点，而 A, B, C 和 D 则是用于确定平面位置和方向的系数。

2.1.2 复杂几何体的构建技巧

复杂几何体通常是由基本几何体组合而成，构造这些体的过程涉及几何体的布尔操作，比如并集、交集和差集。在三维建模软件中，这些操作可以通过多种方式来实现，例如通过顶点编辑、面片建模或是通过程序化方法。

在顶点编辑中，用户直接定义和操作顶点的位置来创建几何体。面片建模则涉及定义边的连接关系来创建面，通常使用多边形网格来表示。程序化建模通常利用算法生成几何体，这种技巧在创建规则形状（如球体、圆柱体等）时特别有用。

在实际操作中，构造复杂几何体还需要考虑法线方向、纹理坐标以及顶点属性（如颜色、法线等）。此外，复杂几何体的优化也是重要一环，它涉及减少不必要的多边形数量，提高渲染效率。

graph TD
A[基本几何体] -->|组合| B[复杂几何体]
B -->|顶点编辑| C[直接定义顶点位置]
B -->|面片建模| D[定义边的连接关系]
B -->|程序化建模| E[使用算法生成几何体]
C --> F[优化多边形]
D --> F
E --> F
F --> G[最终复杂几何体]

接下来，我们将深入探讨曲面建模技术，这是构建复杂几何体和真实感图形的关键技术。

3. 渲染技术原理

3.1 光线追踪与光栅化

3.1.1 光线追踪的数学基础

光线追踪是一种通过模拟光线传播来生成图像的技术。它的核心思想在于模拟真实世界中光线与物体的相互作用，从而计算出每个像素的颜色。光线追踪的数学基础包括了光线方程、反射定律和折射定律。

光线方程表达了光线在空间中的传播路径。通常，光线被视为从观察点（相机）发出并通过成像平面上的像素点的直线。通过解决线性方程组，我们可以确定光线与场景中对象的交点。

在光线与对象表面相交时，反射定律和折射定律被用来计算反射光线和折射光线的方向。根据材料的不同属性，如折射率和表面粗糙度，这些定律被应用来模拟不同材质（如金属或玻璃）的反射和折射行为。

光线追踪的数学基础是图像渲染质量的关键所在。例如，菲涅耳效应的数学表达对于模拟表面的光泽度提供了重要依据。光线追踪算法精确模拟了这些物理现象，但其计算成本也相对较高。

3.1.2 光栅化过程详解

光栅化是另一种渲染技术，它将三维场景转化为二维图像。在这个过程中，场景的几何体被转换为像素，并根据光照模型赋予颜色和纹理。光栅化过程通常包含以下几个步骤：

顶点处理 ：首先，对场景中的每个顶点进行处理，包括坐标变换、光照计算和纹理映射等。
三角形设定 ：然后，根据顶点信息设定三角形的边，并确定每个三角形覆盖的像素范围。
扫描转换 ：接下来，对三角形内的每个像素进行扫描转换，计算像素与三角形边界的覆盖关系。
像素处理 ：最后，对扫描转换得到的像素应用光照模型，确定像素的颜色值。

光栅化技术的核心优势在于其高效性。通过使用硬件加速（如GPU），光栅化可以在较短的时间内处理复杂的场景，并渲染出实时的三维图像。此外，光栅化还支持各种优化技术，比如Z-buffer算法来处理遮挡问题。

在光栅化过程中，像素的深度信息被用来判断表面间的遮挡关系。Z-buffer算法记录每个像素的深度值，当一个像素点被一个新像素点覆盖时，只有当新像素点的深度值小于原来的值时，才认为新像素点是可见的，否则会被忽略。

3.2 着色与阴影算法

3.2.1 材质属性与着色模型

在计算机图形学中，材质属性定义了物体表面的外观特性，例如颜色、纹理、光泽度、反射率等。为了模拟这些属性，引入了着色模型。其中，冯·卡门反射模型（Phong reflection model）是最早也是最广泛使用的着色模型之一，它由以下三个主要部分组成：

环境光照（Ambient lighting） ：模拟光线在环境中的多次散射，为所有表面提供一个基础亮度。
漫反射光照（Diffuse lighting） ：模拟光线均匀地散射在不光滑的表面上。
高光反射（Specular lighting） ：模拟光线在光滑表面上的镜面反射。

每个部分都对应着材质的一个属性，并且通过一系列的参数来控制。这些参数最终与光源的属性相结合，确定了在特定视角下物体表面的颜色。

3.2.2 阴影生成的多种技术

阴影在增加场景深度和真实感方面发挥着重要作用。在计算机图形学中，有多种技术被用于生成阴影，其中最为常用的是阴影贴图（Shadow mapping）和投影贴图（Projective texture mapping）。

阴影贴图 ：这种方法通过生成从光源视角出发的深度贴图来模拟阴影。每个像素记录了从光源到场景中最近表面的距离。渲染时，通过比较像素的深度与阴影贴图中的值，决定该像素是否处于阴影之中。
投影贴图 ：投影贴图技术将一个纹理作为“光投影”到场景中。这个纹理包含有关阴影如何映射到场景中的信息。在渲染时，每个像素通过检查其相对于光源的方向来确定是否被该纹理中的阴影所覆盖。

阴影生成技术的选择依赖于场景的复杂性以及所需的视觉效果。例如，实时渲染应用中倾向于使用阴影贴图，因为它容易通过硬件加速实现较高的性能。而投影贴图则提供了更高的灵活性，尤其适用于非规则表面的阴影效果。

在实际应用中，这些技术可能会结合使用以获得最佳效果。例如，使用阴影贴图来获取硬阴影，再结合投影贴图来为同一场景添加软阴影效果，从而达到更加逼真的渲染效果。

4. 坐标系统转换

4.1 坐标变换基础理论

4.1.1 仿射变换与齐次坐标

在三维图形学中，仿射变换是一种将图形进行旋转、缩放、平移或者倾斜等操作的基本手段。它描述了一种从一个坐标系到另一个坐标系的线性映射关系，数学上可以用一个矩阵乘以一个向量来表示。通过仿射变换，我们可以对图形进行平移、旋转、缩放等操作。

齐次坐标是处理坐标变换的一种重要技术，它将三维空间中的点表示为四个分量(x, y, z, w)。w通常被理解为齐次坐标中的缩放因子。将常规的三维坐标(x, y, z)转换成齐次坐标(x', y', z', w')时，可以通过以下方式实现：

x' = wx
y' = wy
z' = wz
w' = w

引入齐次坐标的好处在于能够将点和向量用同样的方式进行变换处理，并且可以很容易地描述出射线和投影。齐次坐标在三维变换中扮演着关键角色，它简化了变换的数学运算，并允许使用单一矩阵来表示所有的仿射变换。

4.1.2 三维空间中的坐标转换

在三维空间中进行坐标转换时，需要考虑如何将模型从局部坐标系转换到世界坐标系，然后再转换到视图坐标系，最终转换到屏幕坐标系。这一系列的转换构成了图形学中从模型到渲染的管线。

局部坐标系到世界坐标系的转换通常是通过模型变换来实现的，这包括模型的平移、旋转和缩放操作。世界坐标系到视图坐标系的转换则通过视图变换实现，这主要涉及相机的位置和朝向。最后，视图坐标系到屏幕坐标系的转换使用投影变换，其中包含透视投影或者平行投影方法。

这些转换操作通常由4x4矩阵来表示，这是利用齐次坐标带来的方便。一个典型的坐标转换过程可以通过以下矩阵乘法来表示：

V' = M视图 * M投影 * M模型 * V

其中，V是物体在局部坐标系中的顶点坐标，M模型是模型矩阵，M视图是视图矩阵，M投影是投影矩阵，V'是转换后在屏幕坐标系中的位置。

4.2 视图变换与模型变换

4.2.1 视图变换的实现方法

视图变换是将三维场景从世界坐标系转换到相机坐标系的过程。其核心目的是确定相机在场景中的位置和朝向，以及上、下、左、右的方向。这个变换将物体的位置和方向从世界坐标系中解耦，使得渲染过程只需要关心相对于相机的位置。

视图变换的实现依赖于四个主要的参数：观察点位置（相机位置）、目标点位置（相机看向的点）、上向量（定义了图像的上方向）以及一个确定了观察体的参数（如视角、宽高比、远近裁剪面等）。

在数学上，视图变换可以表示为一个4x4的矩阵，这个矩阵将相机坐标系中的点映射到世界坐标系中的等效点。通常视图变换矩阵由三个步骤构成：

定位：首先确定相机的位置和目标点的位置，通过这两个点和世界坐标系中的原点，形成一个平面。
旋转：通过旋转这个平面使得它与世界坐标系的X、Y轴对齐，这个旋转通过一个旋转矩阵来实现。
平移：最后通过平移将相机放置在世界坐标系的原点。

4.2.2 模型变换及其应用

模型变换是指在场景中移动、旋转或者缩放一个三维模型的过程。通过模型变换，可以控制物体的位置、角度和大小，使得它们正确地在虚拟世界中放置。模型变换是三维图形学中非常核心的操作，它直接关系到图形最终在屏幕上的呈现效果。

模型变换通常通过三个基本的变换来实现：平移、旋转、缩放。每个变换可以用一个4x4的变换矩阵来表示，而最终的模型变换是这三个矩阵的组合。数学表示如下：

M模型 = M平移 * M旋转 * M缩放

平移矩阵将模型沿着指定的方向移动一定的距离；旋转矩阵使模型围绕指定的轴旋转一定的角度；缩放矩阵则根据需要对模型进行等比或非等比的缩放操作。

在实际应用中，模型变换的顺序是极其重要的。不同的变换顺序会带来不同的最终结果。通常，先进行缩放操作，然后再进行旋转和平移操作，但实际应用时要根据具体的建模需求灵活运用。

模型变换使得我们可以在场景中动态地添加、移动和删除物体，为动画和交互式图形提供了基础。这种变换是计算机图形学中动态场景管理和虚拟现实中的关键部分。通过模型变换，可以实现复杂的场景动态交互，例如，物体在虚拟世界中的移动、动画效果的创建、以及物体的组装和拆解等操作。

对于模型变换来说，矩阵的乘法通常不是可交换的，这意味着变换的顺序会对最终的图形产生影响。在对模型进行变换时，一定要注意变换的顺序，以确保符合预期的视觉效果。

5. 投影技术

5.1 透视投影技术

5.1.1 透视投影的原理与算法

透视投影是一种基于透视原理的投影方法，它能模拟人眼观察三维世界的方式。透视投影中，越远的物体在投影面上的成像越小，更接近于人类视觉的实际体验。该技术在计算机图形学中广泛用于模拟真实世界中的三维物体如何在二维平面中被观察。

在计算机图形学中，透视投影通常由以下步骤组成：

定义视点（Eye Point） ：确定观察点的位置，这是模拟观察者眼睛的位置。
定义视线（Line of Sight） ：从视点出发，确定观察的方向。
确定投影平面（Projection Plane） ：确定一个平面，通常称为“视平面”（Viewing Plane），三维物体将在这个平面上被投影。
计算视点到物点的射线（View Rays） ：对于三维空间中的每个点，计算其通过视点的射线。
求交点 ：找到射线和投影平面的交点，这些交点就是透视投影的结果。

透视投影的数学表达可以通过矩阵乘法来实现，这在图形管线中是常见的操作。具体地，透视投影矩阵通常表示为：

P = \begin{bmatrix}
f & 0 & 0 & 0 \\
0 & f & 0 & 0 \\
0 & 0 & \frac{f}{n} & \frac{-nf}{n-f} \\
0 & 0 & 1 & 0 \\
\end{bmatrix}

这里， f 是焦距， n 是近裁剪面到视点的距离。

5.1.2 透视投影的校正与优化

在实际应用中，透视投影可能引入一些失真，特别是在投影平面的边缘区域。为了减少这种失真，通常需要对透视投影进行校正。

校正步骤包括：

视锥裁剪（View Frustum Clipping） ：确保只有在视锥内的物体才会被投影，视锥外的物体则被裁剪掉。
非线性失真校正（Nonlinear Distortion Correction） ：对于透视投影引入的失真进行校正，使得图像看起来更自然。
透视校正纹理映射（Perspective-Correct Texture Mapping） ：确保纹理贴图在透视投影下保持正确的比例和形状。

优化策略：

使用预计算的投影矩阵 ：由于透视投影矩阵是预计算好的，并且在运行时通常是常数，可以避免不必要的计算。
硬件加速 ：现代图形硬件提供了透视投影的硬件加速支持，可以利用这些功能来提升性能。
适应性投影 ：动态调整投影参数以适应不同的视图和场景需求。

代码示例：

// GLSL fragment shader example for perspective projection
uniform mat4 projectionMatrix;
uniform mat4 viewMatrix;
uniform mat4 modelMatrix;

void main(void) {
    // Transforming the vertex position to screen coordinates
    gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0);
    ...
}

在这个GLSL片段着色器中， projectionMatrix 负责透视投影的变换，同时结合了视图矩阵和模型矩阵来计算最终的屏幕坐标。

5.2 平行投影技术

5.2.1 平行投影的特点与应用

平行投影中，投影线（即视线）是平行的，这意味着物体在投影平面上的成像尺寸与距离无关。这种投影方式常常用于工程制图、建筑设计等领域，因为在这些领域中需要精确地表示物体的尺寸和角度，而不需要考虑透视效果。

平行投影的一个关键优势是简化了计算过程。它避免了透视投影中的复杂非线性变换，并且在特定情况下能够提供无失真的图像。其常见的形式包括：

正交投影（Orthographic Projection） ：在正交投影中，投影线互相平行且垂直于投影平面。
倾斜投影（Oblique Projection） ：类似于正交投影，但投影线并不垂直于投影平面。

5.2.2 投影变换的数学表达

平行投影的变换可以通过矩阵乘法实现，矩阵如下所示：

P_{\text{平行}} = \begin{bmatrix}
a_{11} & a_{12} & a_{13} & a_{14} \\
a_{21} & a_{22} & a_{23} & a_{24} \\
a_{31} & a_{32} & a_{33} & a_{34} \\
0 & 0 & 0 & 1 \\
\end{bmatrix}

这里，矩阵的元素 a_{ij} 定义了投影变换的具体参数。

代码示例：

// GLSL vertex shader example for orthographic projection
uniform mat4 orthoProjectionMatrix;
uniform mat4 modelViewMatrix;

void main(void) {
    // Transforming the vertex position to clip coordinates
    gl_Position = orthoProjectionMatrix * modelViewMatrix * vec4(position, 1.0);
    ...
}

在这个GLSL顶点着色器中， orthoProjectionMatrix 表示正交投影矩阵，结合模型视图矩阵来变换顶点位置。

表格：

| 类型 | 描述 | 应用场景 | |------------|--------------------------------------------------------------|--------------------------------------------------------| | 正交投影 | 投影线平行，投影面大小与距离无关 | 工程制图、建筑设计 | | 倾斜投影 | 投影线平行但不垂直投影平面，可设置不同角度的视角 | 一些特定视角的显示场景，如视频游戏中的某些视角 | | 透视投影 | 投影线交于一点，远处的物体成像小，类似于人眼视觉 | 游戏、电影、虚拟现实等需要模拟真实世界视觉的场景 |

通过以上的介绍，可以看出投影技术是计算机图形学中非常重要的一个环节，无论是用于科学计算、娱乐还是其他专业领域，它们都提供了实现三维空间到二维平面映射的基础。

6. 视口变换技巧

6.1 视口变换的原理

视口变换的目的与方法

视口变换是计算机图形学中的一个核心概念，它负责将三维场景的坐标映射到二维屏幕上的像素坐标。在图形管线中，视口变换起到最后的窗口化处理作用，确保渲染的图像适合显示设备的尺寸与分辨率。

视口变换的一般方法是通过线性变换实现。我们首先定义一个三维视口，然后通过矩阵乘法将场景中的顶点坐标映射到这个视口内。这种映射通常包括缩放和平移两个步骤。缩放确保所有的视口内的点都落在屏幕坐标系的正边界内，而平移则是为了将视口内的坐标原点平移到屏幕的中心位置，或者是其他预设位置。

视口变换中的坐标映射

坐标映射是一个数学过程，它包括以下几个关键步骤：

定义视口边界 ：在三维空间中定义视口的边界，这通常是一个长方体区域，其长、宽、高分别对应屏幕的宽度、高度和深度。
将视口映射到标准视口 ：将定义的视口区域缩放和移动，使其映射到一个标准的正方体视口中，该视口的边界坐标范围是[-1, 1]。
裁剪：如果场景中有部分对象位于视口边界之外，这些部分将被裁剪掉，只保留位于视口内的部分。
将标准视口映射到屏幕 ：最后将缩放和裁剪后的视口坐标映射到屏幕坐标系中。屏幕坐标系的原点通常位于左上角，x轴向右增加，y轴向下增加。

视口变换的实现

在编程实现视口变换时，通常会使用4x4的变换矩阵来表示上述步骤。下面是一个简化的视口变换实现过程：

mat4 viewportTransformationMatrix(float x, float y, float width, float height) {
    // 首先，将视口区域缩放到[-1, 1]
    float scaleX = 2.0 / width;
    float scaleY = -2.0 / height; // 注意Y轴的正方向是向下的
    // 平移到视口中心
    float translatex = -(x + width / 2.0);
    float translatey = y + height / 2.0;
    return mat4(
        scaleX, 0,       0,       0,
        0,      scaleY,  0,       0,
        0,      0,       1,       0,
        translatex, translatey, 0,   1
    );
}

这段代码定义了一个 viewportTransformationMatrix 函数，它接收视口的左上角坐标 (x, y) 以及视口的宽度和高度作为参数，返回一个4x4矩阵，该矩阵可应用于顶点坐标上，完成从视口坐标到屏幕坐标的映射。

6.2 视口变换的实际应用

实现视口变换的算法

实现视口变换的算法需要结合前面介绍的坐标变换和投影变换。以下是实现视口变换的一个基本示例：

// 假设已经完成裁剪和透视除法等变换
for (each vertex in the scene) {
    // 视口变换矩阵
    mat4 viewportMatrix = viewportTransformationMatrix(x, y, width, height);
    // 应用视口变换
    vertex.position = viewportMatrix * vertex.position;
}

在这个算法中，每个顶点首先经过裁剪和透视除法处理，然后将视口矩阵与顶点位置相乘，最终得到映射到屏幕坐标系上的顶点位置。

视口变换对渲染的影响

视口变换是渲染管线的最后一个步骤，对最终渲染的图像有着直接的影响：

尺寸调整 ：视口变换可以对渲染的图像进行缩放，适应不同分辨率的显示设备。
位置调整 ：可以将图像平移到屏幕上的任何位置。
视口裁剪 ：确保场景中超出视口边界的部分不被渲染，提高了渲染效率。

视口变换是图形管线中至关重要的一步，它确保渲染的场景能够正确无误地显示在用户的屏幕上。理解视口变换的工作原理和实现方式对于开发高效且高质量的图形应用程序至关重要。

7. 图形系统深入分析

7.1 光照模型与计算

在计算机图形学中，光照模型是用来模拟光线如何在场景中传播，并如何被场景中的物体所吸收和反射的数学模型。这些模型对于创建真实感图像至关重要，因为现实世界中的视觉体验很大程度上是由光照条件决定的。

7.1.1 光照模型的基本概念

光照模型通常包括以下几个组成部分：

环境光照（Ambient Light） ：代表从四面八方均匀射入的光线，它对所有物体均匀作用，使得场景中的阴影部分也能够被微弱地照亮。
漫反射光照（Diffuse Reflection） ：模拟光线与物体表面相互作用时的均匀散射，它依赖于入射光的角度，并由物体表面的法线决定。
镜面反射光照（Specular Reflection） ：代表光线在平滑物体表面的反射，它会产生亮点和高光，增强物体的光泽感。
阴影：模拟光源直射区域与间接光照区域之间的对比，增强深度感和立体感。

7.1.2 照明方程的解析与应用

照明方程，通常表示为以下形式：

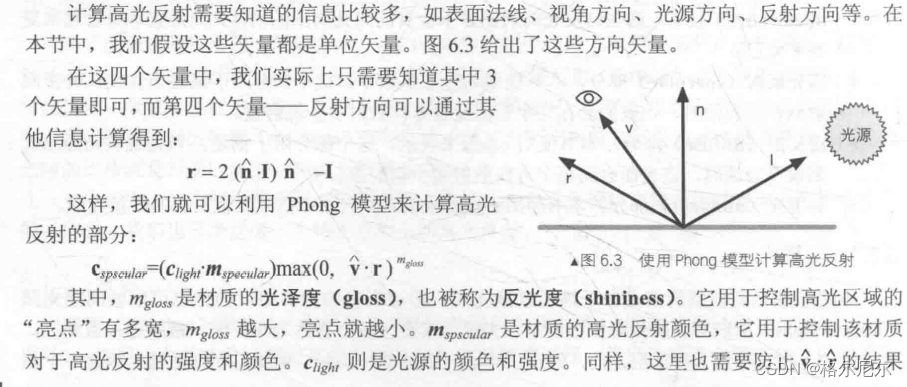

I = k_a * I_a + ∑ (k_d * I_d * max(0, n·l) + k_s * I_s * max(0, r·v)^s)

其中： - I 是最终表面点的光照强度。 - k_a , k_d , k_s 分别代表环境、漫反射和镜面反射的系数。 - I_a , I_d , I_s 分别代表环境光、漫反射光和镜面反射光的强度。 - n 是表面法线。 - l 是指向光源的方向向量。 - r 是反射向量，通常是入射光方向的两倍表面法线的点积减去入射光方向。 - v 是观察者方向。 - s 是镜面反射的高光系数。

在实际应用中，光照模型的计算常常需要通过图形API（如OpenGL或DirectX）中的着色器（Shader）编程来实现。

7.2 颜色模型与应用

7.2.1 RGB与CMYK颜色模型

在图形学中，颜色模型是定义颜色的方式，最常用的是RGB和CMYK模型。

RGB模型 ：代表红、绿、蓝三种基色的组合，通过调整这三种颜色的强度可以混合出几乎所有的可见色彩。RGB颜色空间常用于计算机显示器和其他发光设备。
CMYK模型 ：代表青、品红、黄、黑四种颜色的组合，常用于彩色打印和印刷业。CMYK通过吸收光线的原理来产生颜色，每种颜色印刷在白色纸张上，相互重叠会减少反射的光线，从而形成丰富的色彩。
