[05] 入门Spring Cloud_Hystrix 断路器

一、Hystrix 断路器

1. 分布式微服务面临的问题

微服务之间调用难免会出现问题，比如 A 服务调用 B 服务和 C 服务，B 服务和 C 服务又调用其他服务，如果在这个过程中有某个服务不响应或长时间不可用，对 A 服务的调用就会占用越来越多的系统资源，进而引起系统的崩溃，这就是所谓的 雪崩效应 。

2. Hystrix 介绍

Hystrix 是一个用于处理分布式系统的 延迟 和 容错 的开源库，能够保证在一个依赖出现问题的情况下，不会导致整体服务失败，避免级联故障，以提高分布式系统的弹性。

处理方式就是向调用方返回一个符合预期的、可处理的备选响应（FallBack），而不是长时间等待或者抛出调用方无法处理的异常。

3. 主要功能

服务降级 Fallback

比如 A 服务调用 B 服务，A 等待 B 的响应时间是 3 秒，而 B 服务当前繁忙，处理请求消耗了 5 秒，这就会造成 TimeOut 的异常导致前端报错。

而服务降级就是如果 B 没有正常响应，那么将提前设置好的返回值返回给 A 。

可能触发降级的情况：

• 程序运行异常
• 超时自动降级
• 服务熔断触发服务降级
• 信号池/信号量打满也会导致服务降级
• 人工降级

服务熔断 Breaker

比如 A 服务访问 B 服务，每次 B 服务都进行降级处理，到达一定次数后就对 B 进行熔断操作，比如设置的熔断时长是10秒钟，在这期间 B 直接进行降级处理返回备选数据，不再等待 B 响应。10秒过后尝试访问 B 服务，如果 B 依旧进行降级操作，则继续熔断，如果 B 正常响应，则结束熔断。

概括起来就好比保险丝，访问量达到最大以后直接拒接访问。

注：访问量高时优先进行降级处理，降级到一定次数后进行熔断处理

服务限流 Flowlimit

秒杀高并发等操作，防止一窝蜂进来，将访问排序，一次N个，有序进行。

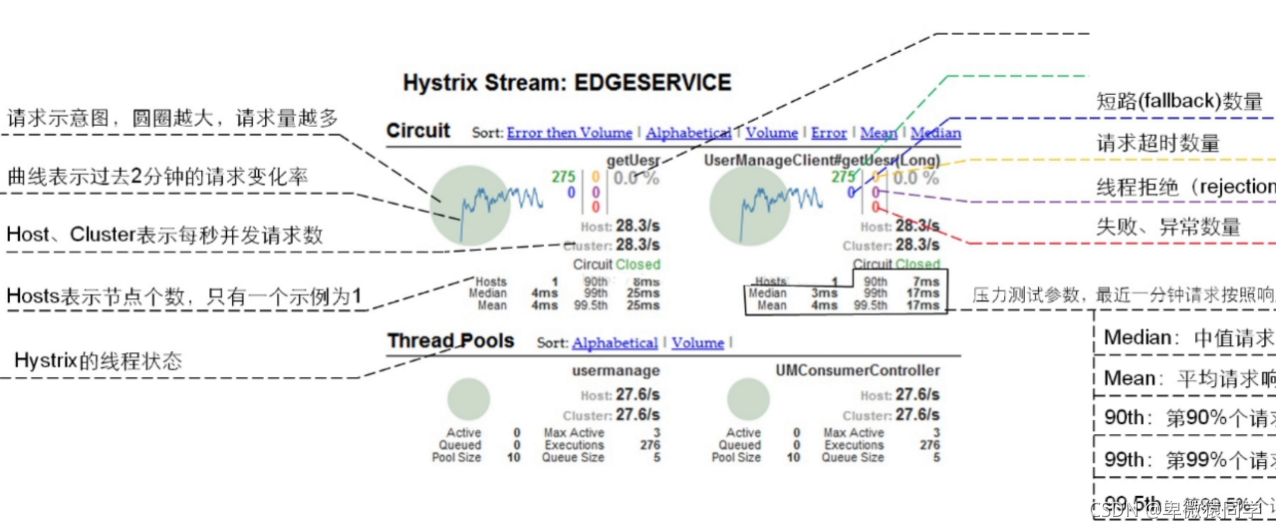

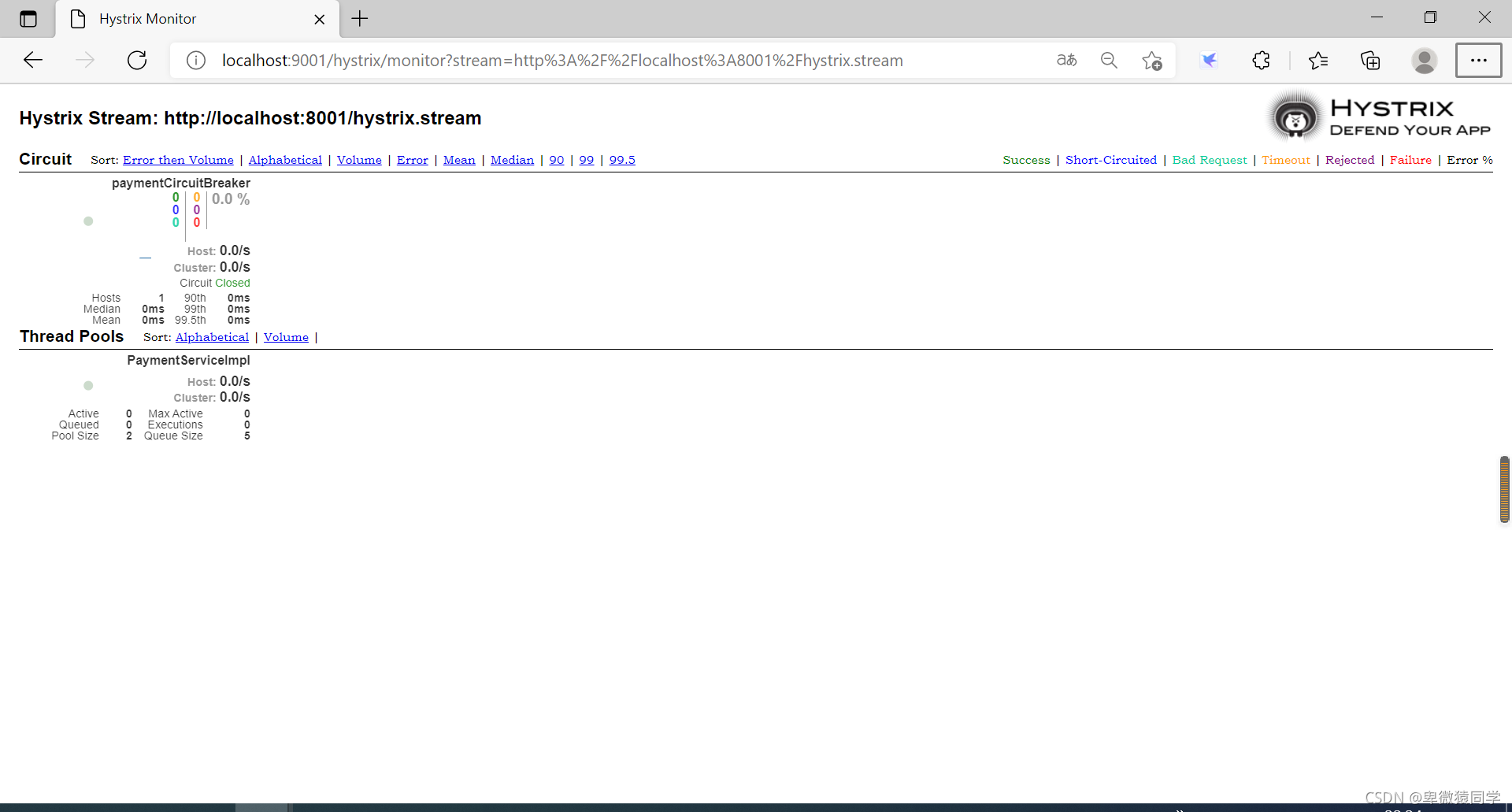

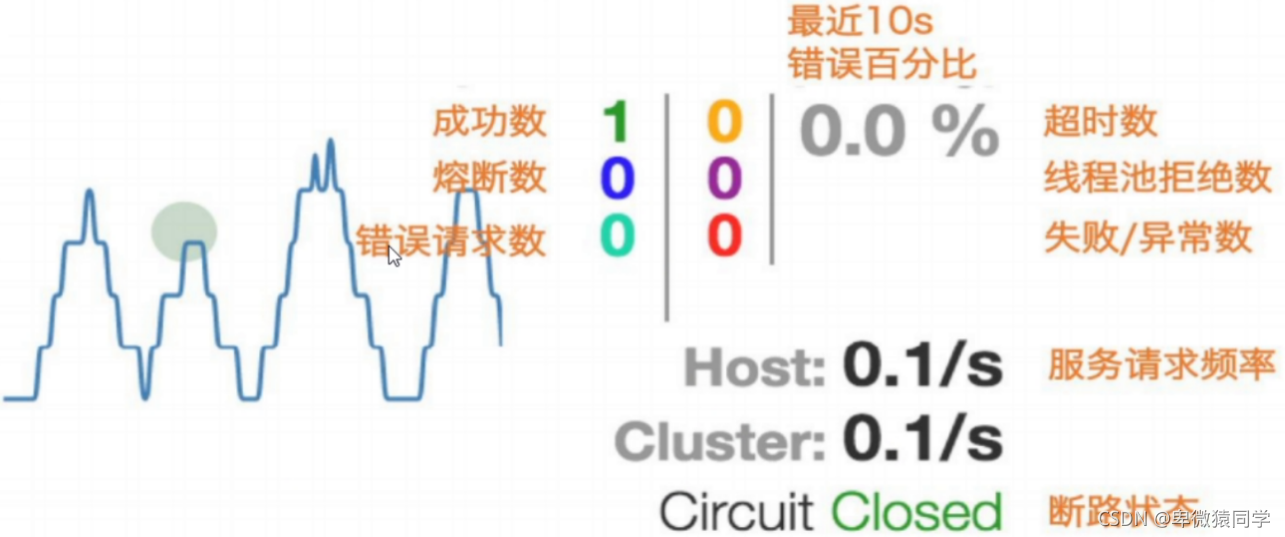

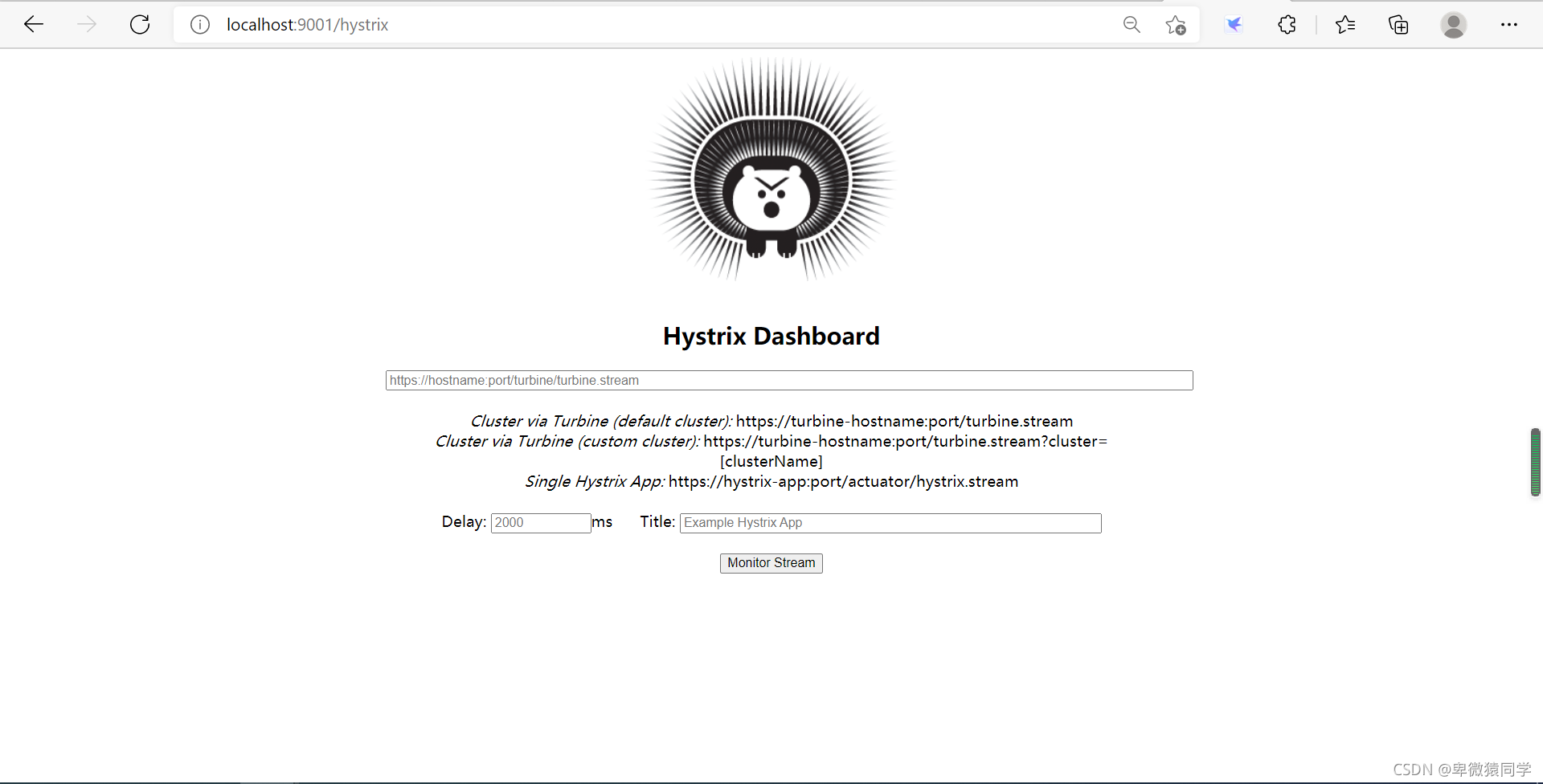

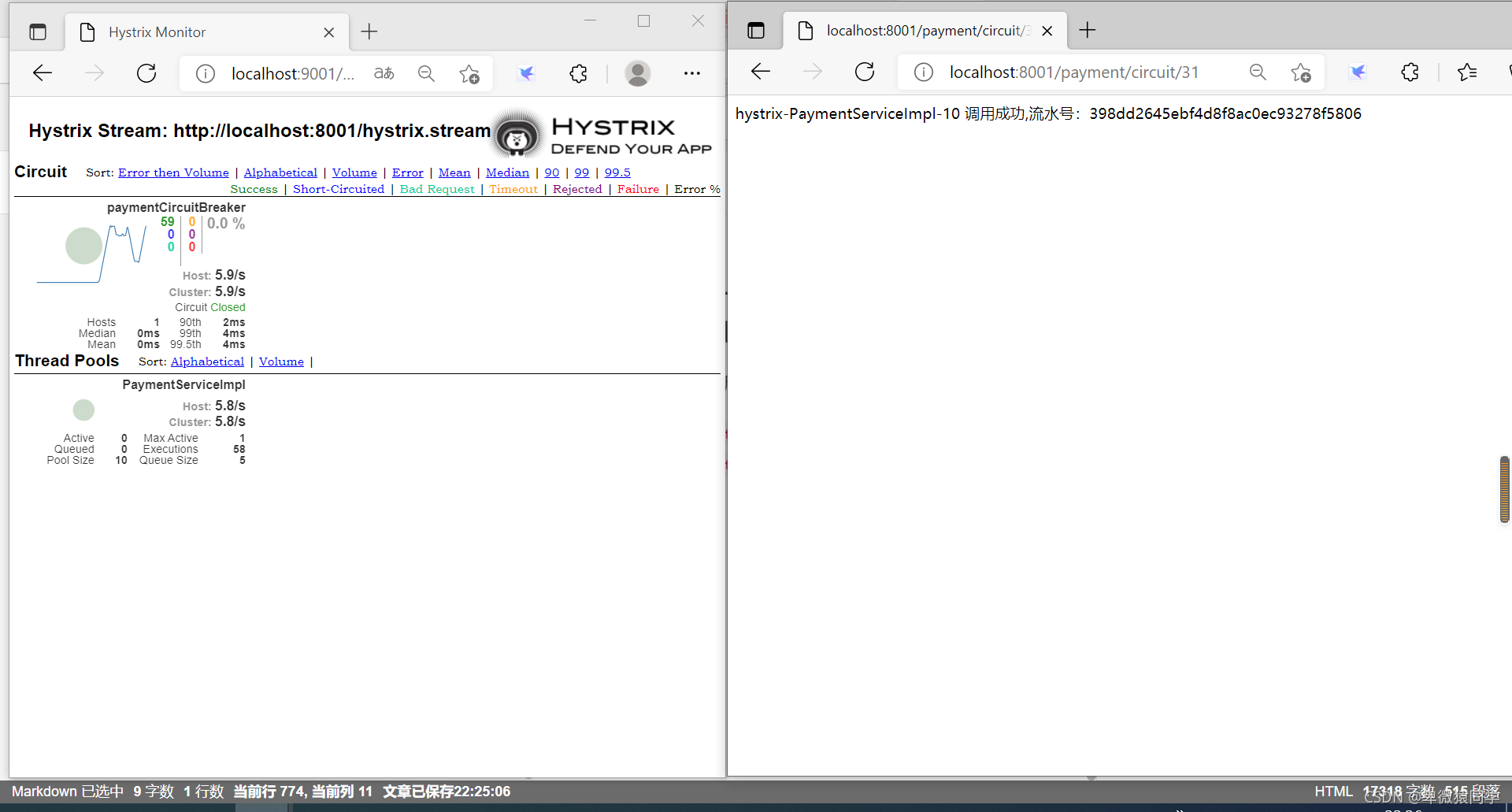

接近实时的监控

有前端展示的界面，对整个链路实时监控。

4. Hystrix已经停止更新

虽然已经停止更新，并且已经有了替代产品，但还是需要了解和掌握。

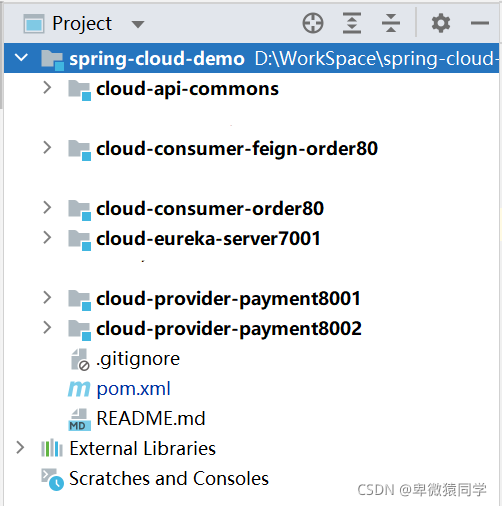

二、当前项目结构介绍

当前项目中包含五个模块：

• 公有API：cloud-api-commons
• 服务提供者： cloud-provider-payment8001/8002 （端口号8001 和 8002 ）
• 服务消费者(restTemplate)： cloud-consumer-order80 （端口号80 ）
• 服务消费者(OpenFeign)： cloud-consumer-feign-order80（端口号80 ）
• 注册中心 Eureka： cloud-eureka-server7001（端口号7001 ）

前文链接： https://blog.youkuaiyun.com/weixin_42547014/article/details/120334570
项目源码：https://gitee.com/zhangchouchou/spring-cloud-demo

三、项目中添加 Hystrix 并进行简单的压力测试

1. 新建模块

命名为 cloud-provider-hystrix-payment8001，依旧以 Maven 形式创建

2. 修改 POM 文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>SpringCloudDemo</artifactId>
        <groupId>org.zjh.springclouddemo</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-provider-hystrix-payment8001</artifactId>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
    </properties>

    <dependencies>
        <!--新增hystrix-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>

        <!--Eureka-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>

        <dependency>
            <groupId>org.zjh.springclouddemo</groupId>
            <artifactId>cloud-api-commons</artifactId>
            <version>${project.version}</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <!--热部署-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

</project>

3. 新增 YML

server:
  port: 8001

spring:
  application:
    name: cloud-hystrix-payment-service

eureka:
  client:
    #    是否往eureka注册
    register-with-eureka: true
    #    是否获取注册信息
    fetch-registry: true
    #    server端地址
    service-url:
      defaultZone: http://localhost:7001/eureka/

4. 新增启动类

包名依旧和其它模块包名相同

@SpringBootApplication
// Eureka客户端
@EnableEurekaClient
public class PaymentHystrixApplication {
    public static void main(String[] args) {
        SpringApplication.run(PaymentHystrixApplication.class,args);
    }
}

5.创建业务类

//PaymentService.java
public interface PaymentService {
    public String paymentInfo_OK(Integer id);
    public String payment_Timeout(Integer id);
}



//PaymentServiceImpl.java
@Service
public class PaymentServiceImpl implements PaymentService {
    //成功
    public String paymentInfo_OK(Integer id){
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_OK,id：  "+id;
    }

    //失败
    public String payment_Timeout(Integer id){
        int timeNumber = 3;
        try { TimeUnit.SECONDS.sleep(timeNumber); }catch (Exception e) {e.printStackTrace();}
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_TimeOut,id：  "+id+"\t"+" 耗时(秒)"+timeNumber;
    }

}

6. 创建 Controller

@RestController
@Slf4j
public class PaymentController {
    @Autowired
    private PaymentService paymentService;

    @Value("${server.port}")
    private String serverPort;

    @GetMapping("/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id){
        String result = paymentService.paymentInfo_OK(id);
        log.info("*******result:"+result);
        return result;
    }
    @GetMapping("/payment/hystrix/timeout/{id}")
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
        String result = paymentService.payment_Timeout(id);
        log.info("*******result:"+result);
        return result;
    }

}

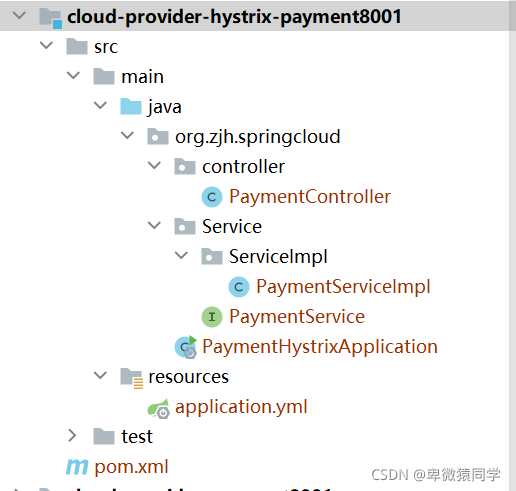

项目结构如下所示

7. 测试

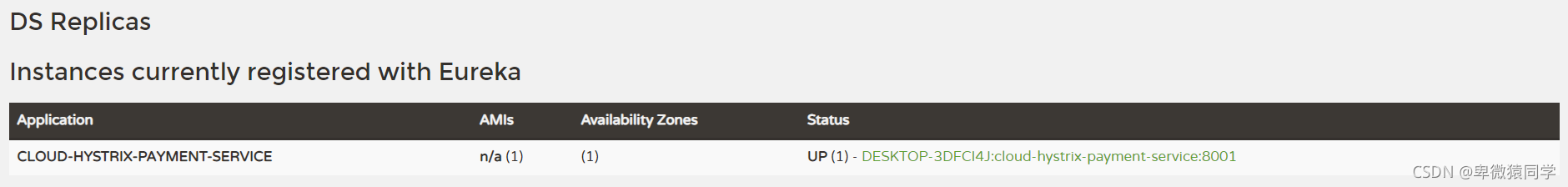

首先访问注册中心，发现服务已经注册上

然后依次访问

http://localhost:8001/payment/hystrix/ok/31

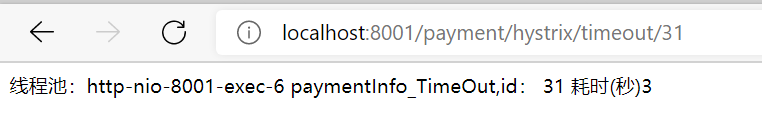

http://localhost:8001/payment/hystrix/timeout/31

8.简单的高并发测试

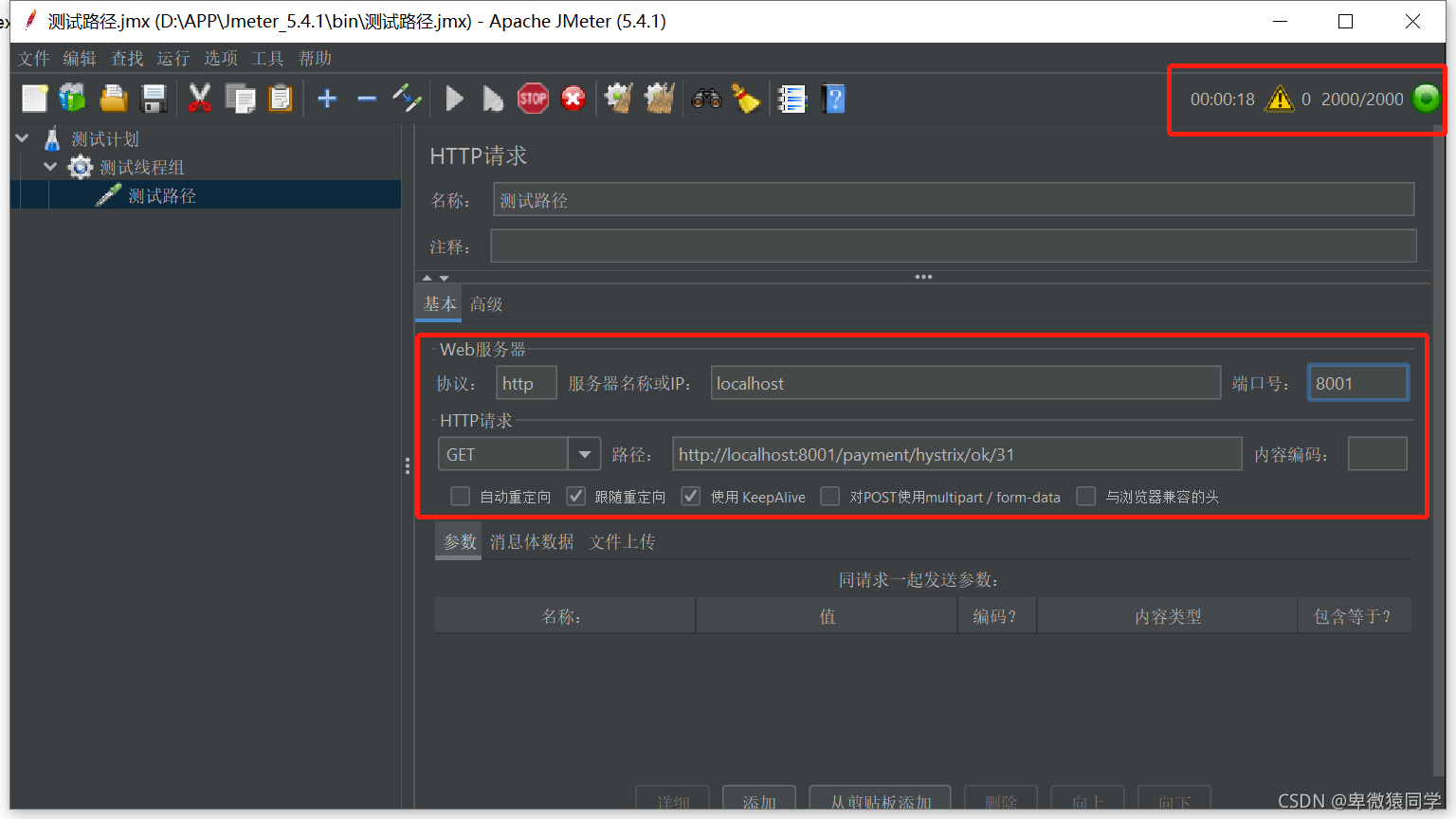

我们使用 Jmeter 进行高并发压力测试

Jmeter安装配置教程及简单使用教程

压测访问需要等待3秒的那个路径（http://localhost:8001/payment/hystrix/timeout/31），可以看到控制台瞬间打印出许多条数据

2021-09-18 15:31:41.241  INFO 4152 --- [io-8001-exec-47] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-47   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.241  INFO 4152 --- [io-8001-exec-52] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-52   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.241  INFO 4152 --- [o-8001-exec-191] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-191   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.257  INFO 4152 --- [io-8001-exec-34] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-34   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.257  INFO 4152 --- [o-8001-exec-155] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-155   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.257  INFO 4152 --- [io-8001-exec-83] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-83   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.257  INFO 4152 --- [io-8001-exec-73] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-73   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.273  INFO 4152 --- [io-8001-exec-24] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-24   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.273  INFO 4152 --- [io-8001-exec-65] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-65   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.273  INFO 4152 --- [io-8001-exec-70] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-70   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.288  INFO 4152 --- [io-8001-exec-56] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-56   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.288  INFO 4152 --- [io-8001-exec-12] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-12   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.288  INFO 4152 --- [o-8001-exec-171] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-171   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.319  INFO 4152 --- [io-8001-exec-37] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-37   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.319  INFO 4152 --- [o-8001-exec-133] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-133   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.319  INFO 4152 --- [io-8001-exec-17] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-17   paymentInfo_TimeOut,id：  31	 耗时(秒)3
2021-09-18 15:31:41.319  INFO 4152 --- [io-8001-exec-75] o.z.s.controller.PaymentController       : *******result:线程池：http-nio-8001-exec-75   paymentInfo_TimeOut,id：  31	 耗时(秒)3

然后访问另一个响应路径（http://localhost:8001/payment/hystrix/ok/31），发现需要短暂等待后才能得到响应结果。这说明响应速度和服务复杂度没有直接关系。

而出现等待的原因因该是tomcat的默认的工作线程数被打满了，没有多余的线程来分解压力和处理。

四、使用 Hystrix 进行模块间调用

1. 新增模块

命名为 cloud-consumer-feign-hystrix-order80

2. 修改 POM

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>SpringCloudDemo</artifactId>
        <groupId>org.zjh.springclouddemo</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-consumer-feign-hystrix-order80</artifactId>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
    </properties>

    <dependencies>
        <!--新增hystrix-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>

        <!--openfeign-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
        </dependency>

        <!--Eureka-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>

        <dependency>
            <groupId>org.zjh.springclouddemo</groupId>
            <artifactId>cloud-api-commons</artifactId>
            <version>${project.version}</version>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

    </dependencies>

</project>

3. 创建 YML

server:
  port: 80

spring:
  application:
    name: cloud-provider-hystrix-payment-service

eureka:
  client:
#    是否注册到eureka
    register-with-eureka: true
#    是否发现相关服务
    fetch-registry: true
#    指定路径
    service-url:
      defaultZone: http://localhost:7001/eureka

4. 创建启动类

@SpringBootApplication
// Eureka客户端
@EnableEurekaClient
//服务调用方开启Feign
@EnableFeignClients
public class OrderHystrixApplication {
    public static void main(String[] args) {
        SpringApplication.run(OrderHystrixApplication.class,args);
    }
}

5. 创建业务类

@FeignClient("CLOUD-HYSTRIX-PAYMENT-SERVICE")
public interface PaymentHystrixService {
    @GetMapping("/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id);

    @GetMapping("/payment/hystrix/timeout/{id}")
    public String payment_Timeout(@PathVariable("id") Integer id);
}

6. 创建 Controller

@RestController
@Slf4j
public class OrderHystrixController {
    @Resource
    private PaymentHystrixService paymentHystrixService;

    @GetMapping("/consumer/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id){
        String result = paymentHystrixService.paymentInfo_OK(id);
        log.info("*******result:"+result);
        return result;
    }
    @GetMapping("/consumer/payment/hystrix/timeout/{id}")
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
        String result = paymentHystrixService.payment_Timeout(id);
        log.info("*******result:"+result);
        return result;
    }
}

7. 测试

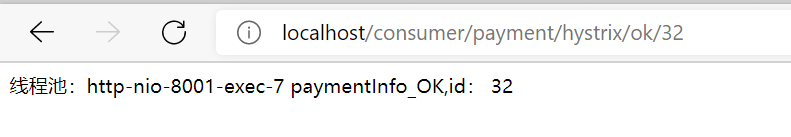

访问80端口，测试模块间调用是否成功

8. 高并发测试

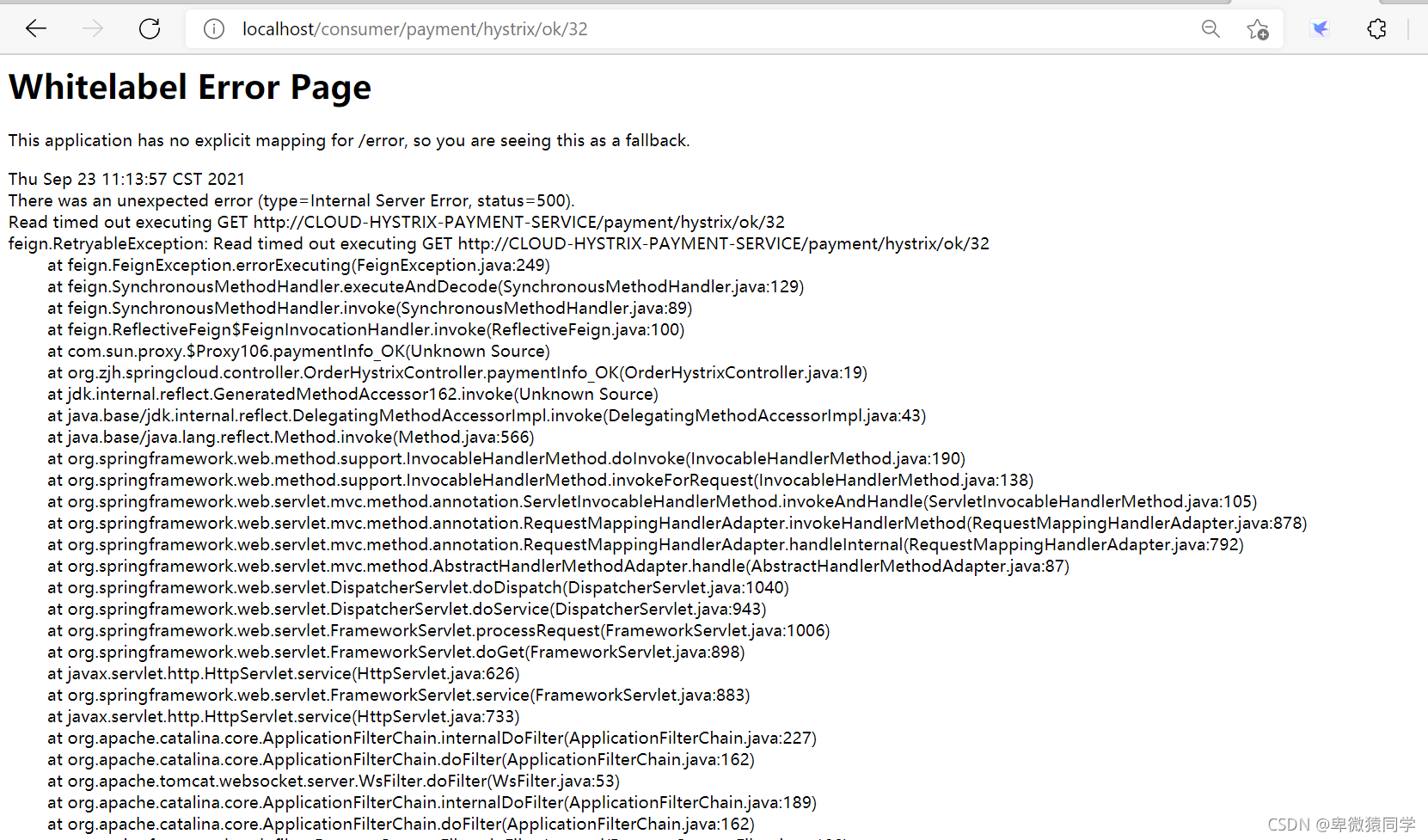

启动压测工具，使用两千并发量压测8001端口，然后使用 80 端口调用 8001 端口。通过上一个测试可以证明 80 端口可以成功调用 8001 端口。下面是测试结果。

因为 tomcat 线程里面的工作线程已经被挤占完毕，导致 8001 同一层次的其他接口服务被困死，80 端口再去调用 8001 端口导致请求超时，这说明高并发的情况下再简单的程序也会出现异常。

五、实现服务降级

1. 给服务提供者 8001 端口添加 fallback

1). 修改主启动类

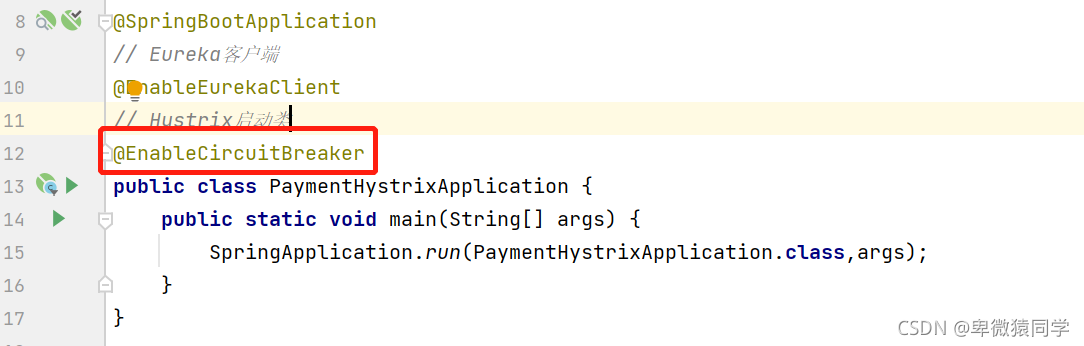

在启动类上添加 @EnableCircuitBreaker 启用 Hystrix

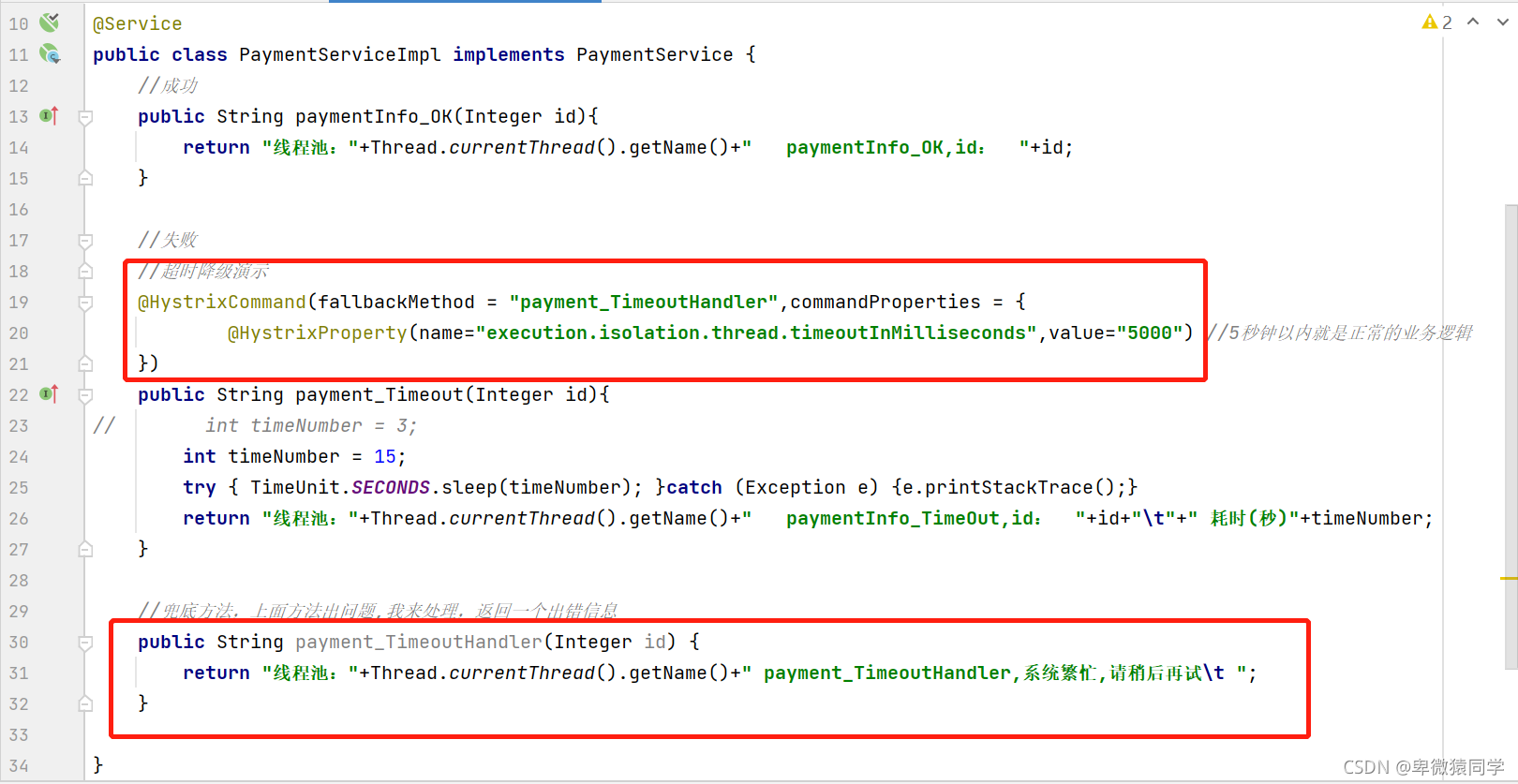

2). 业务类启用降阶处理

为了方便演示，在休眠3秒的 payment_Timeout 方法上添加超时降级的处理方法，处理方式是使用 @HystrixCommand 注解，并将 payment_Timeout 方法内的等待时长改为 15 秒。

/**
* fallbackMethod  表示服务降级后执行的方法名
* commandProperties属性是一个@HystrixProperty数组，@HystrixProperty必须指定name和value属性
* 下面注解中的 name 表示超时降级 ，时长 5 秒，也就是如果5秒内没有响应就执行超时降级方法。
**/

@HystrixCommand(
	fallbackMethod = "payment_TimeoutHandler",commandProperties = {
           @HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds",value="5000") //5秒钟以内就是正常的业务逻辑
    })

服务超时方法

public String payment_TimeoutHandler(Integer id) {
        return "线程池："+Thread.currentThread().getName()+" payment_TimeoutHandler,系统繁忙,请稍后再试\t ";
    }

注：若方法中出现错误，比如 int i = 1/0 ，同样也会走超时方法，不过不需要等 5 秒钟

3). 测试

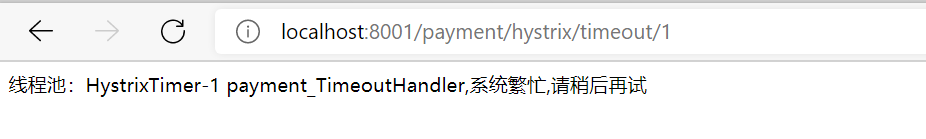

访问 http://localhost:8001/payment/hystrix/timeout/1 后等待5秒后成功返回超时降级结果

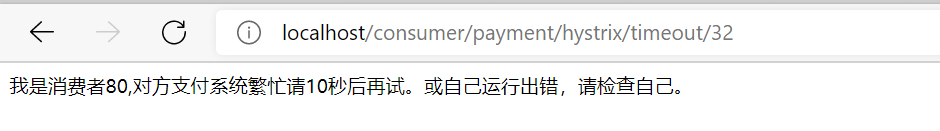

2. 消费者降级

注意：服务降级可以在服务提供者侧，也可以在服务消费者侧。更多是在服务消费者侧。

1). 在 YML 中添加配置

feign:
  hystrix:
    enabled: true #如果处理自身的容错就开启。开启方式与生产端不一样。

2). 主启动类添加注解 @EnableHystrix

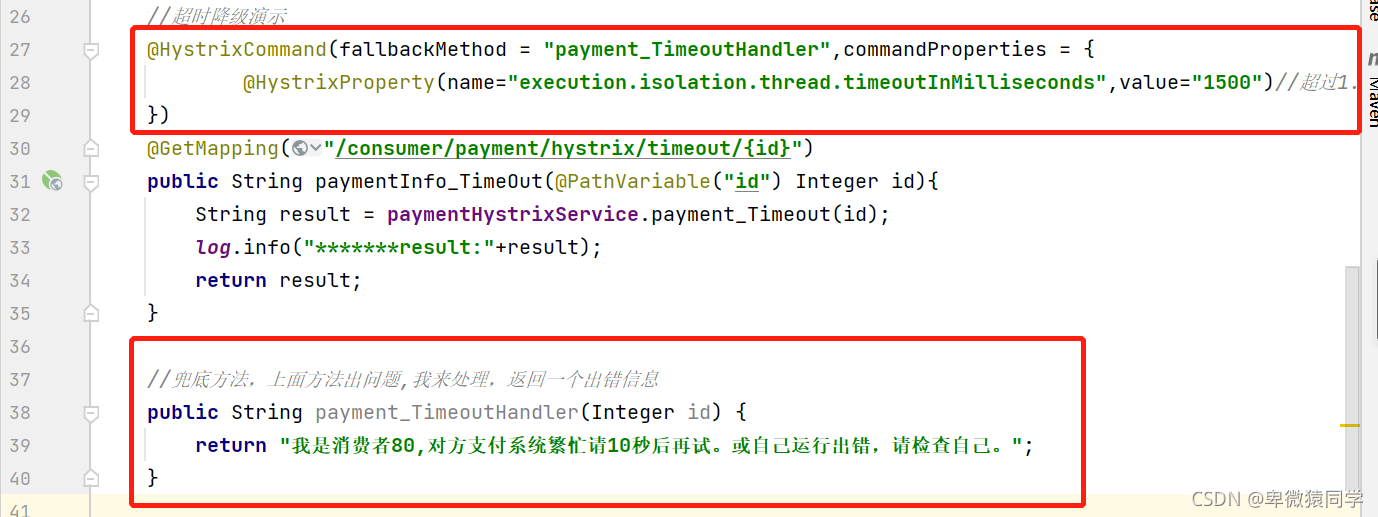

3). 添加降级注解和兜底方法

 //超时降级演示
    @HystrixCommand(fallbackMethod = "payment_TimeoutHandler",commandProperties = {
            @HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds",value="1500")//超过1.5秒就降级自己
    })

//兜底方法，上面方法出问题,我来处理，返回一个出错信息
    public String payment_TimeoutHandler(Integer id) {
        return "我是消费者80,对方支付系统繁忙请10秒后再试。或自己运行出错，请检查自己。";
    }

4). 测试

访问 http://localhost/consumer/payment/hystrix/timeout/32 ，配置成功

3. 创建全局兜底方法

在目前的代码中，不难发现有一个很大的问题——每个业务方法对应一个兜底的方法，导致代码臃肿，耦合性高，不方便维护等等。

但在实际应用中，除了几个重要的业务有单独的降级方法外，其余的大多数都是用一个全局的方法。

创建全局方法步骤如下：

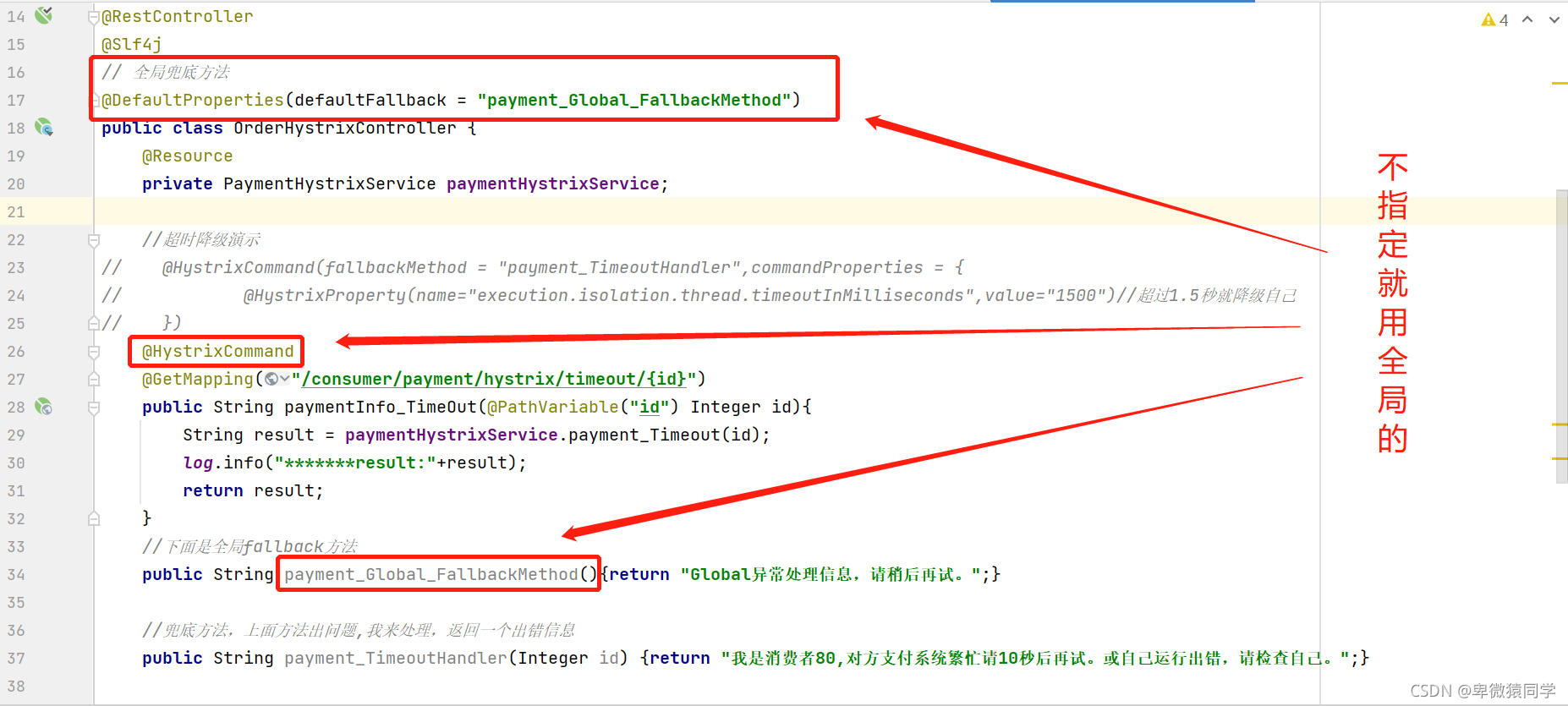

1). 添加 @DefaultProperties 注解

在 Controller 上添加 @DefaultProperties(defaultFallback = "payment_Global_FallbackMethod") 注解， payment_Global_FallbackMethod 为全局方法名

将 @HystrixCommand(fallbackMethod = "",commandProperties = {}) 改为 @HystrixCommand

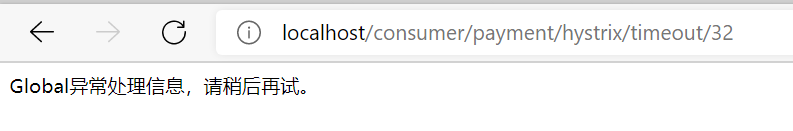

2). 测试

再次访问 http://localhost/consumer/payment/hystrix/timeout/32 ，测试成功。

4. 创建服务降级类

在上述方法中使用全局兜底方法后可以解决代码耦合问题，但服务降级方法和业务逻辑混在一起导致项目结构混乱。

所以，我们需要添加一个服务降级处理的实现类来继续实现解耦。

服务降级处理是在客户端80实现完成的，与服务端8001没有关系，解决思路是为Feign客户端定义的接口添加服务降级处理的实现类。

1). 创建实现类

创建 PaymentFallbackService 类实现 PaymentHystrixService 接口

PaymentHystrixService 接口为 80 与 8001 模块之间的远程调用接口。

@Component
public class PaymentFallbackService implements PaymentHystrixService{
    @Override
    public String paymentInfo_OK(Integer id) {
        return "-----PaymentFallbackService fallback : paymentInfo_OK";
    }

    @Override
    public String payment_Timeout(Integer id) {
        return "-----PaymentFallbackService fallback : paymentInfo_TimeOut";
    }
}

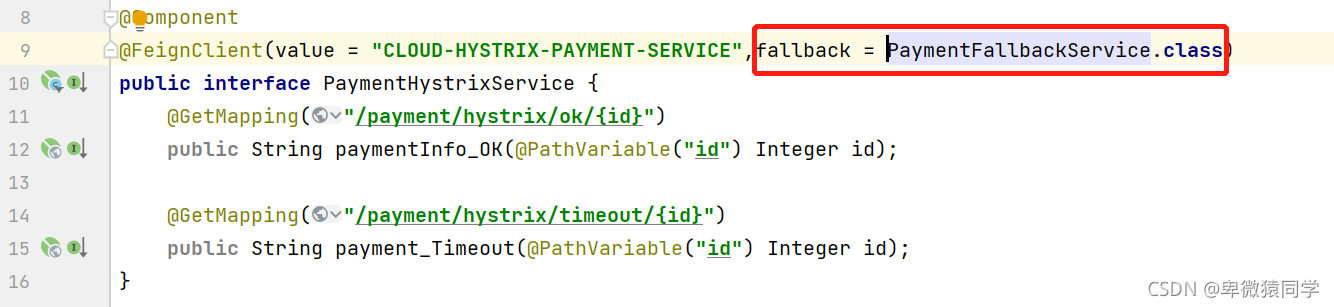

2). 修改被继承接口上的注解

修改 PaymentHystrixService 接口的 @FeignClient 注解，并添加 @Component 注解

3). YML 中添加配置

在之前的步骤中已经添加该配置

feign:
  hystrix:
    enabled: true

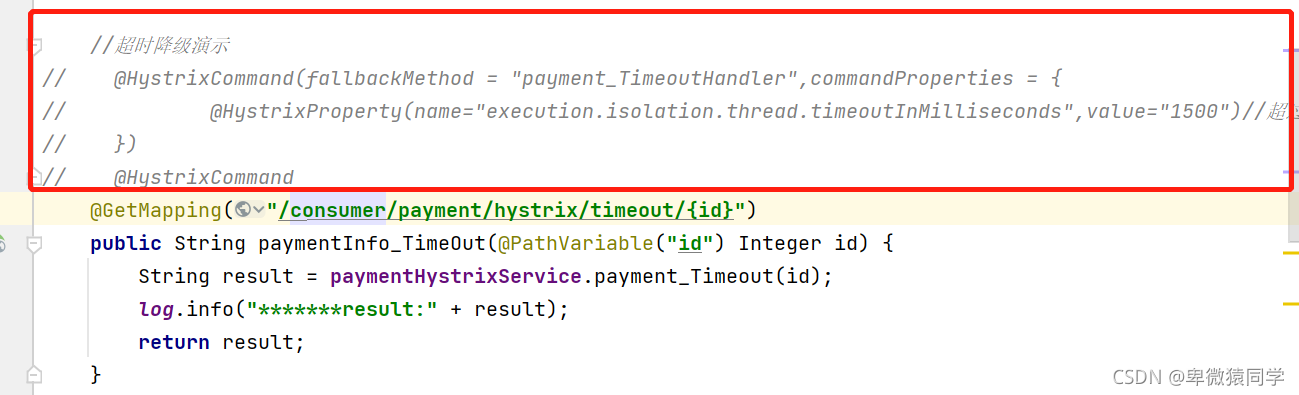

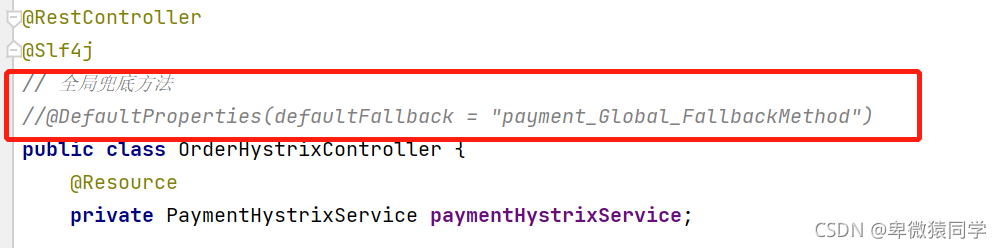

4). 将 Controller 中的全局配置去掉

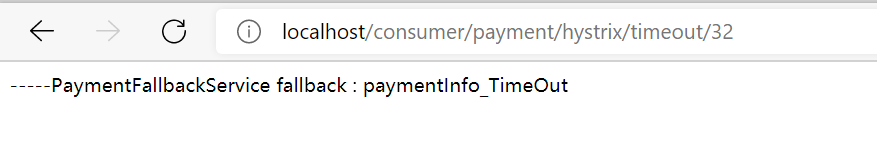

5). 测试

修改完成后重启服务，再次访问 http://localhost/consumer/payment/hystrix/timeout/32 ，测试成功。

5. 总结

两种方法各有利弊，到底使用哪一种需要根据项目情况进行判断。不过大多数情况下都是使用配置类的方式。

六、实现服务熔断

在 SpringCloud 框架里，熔断机制通过 Hystrix 实现。Hystrix 会监控微服务间调用的状态，当失败的调用到一定阈值，缺省是5秒内20次调用失败，就会启动熔断机制。熔断机制的注解是 @HystrixCommand

在 Hystrix 中，熔断有三种状态：关闭（closed）、打开（open）、半开（half open）

如果成功访问，熔断器为关闭状态，当调用失败达到一定条件之后熔断器就会进入开启状态，开启一段时间后熔断器进入半开状态，此时如果调用成功熔断器就会进入关闭状态，如果继续调用失败，熔断器就会回到开启状态。

1. 在服务提供端添加熔断方法

在业务接口中添加熔断处理方法

// PaymentService 接口
public String paymentCircuitBreaker(Integer id);

//服务熔断
    @HystrixCommand(fallbackMethod = "paymentCircuitBreaker_fallback",commandProperties = {
            @HystrixProperty(name = "circuitBreaker.enabled",value = "true"),  //是否开启断路器
            @HystrixProperty(name = "circuitBreaker.requestVolumeThreshold",value = "10"),   //当在配置时间窗口内达到此数量的失败后，打开断路，默认20个
            @HystrixProperty(name = "circuitBreaker.sleepWindowInMilliseconds",value = "10000"),  //断路多久以后开始尝试是否恢复，默认5s
            @HystrixProperty(name = "circuitBreaker.errorThresholdPercentage",value = "60"), //出错百分比阈值，当达到此阈值后，开始短路。默认50%
    })
    public String paymentCircuitBreaker(Integer id){
        //如果 id 小于 0 ，走降级方法
        if (id < 0){
            throw new RuntimeException("*****id 不能负数");
        }
        String serialNumber = IdUtil.simpleUUID();//hutool.cn工具包

        return Thread.currentThread().getName()+"\t"+"调用成功,流水号："+serialNumber;
    }


    public String paymentCircuitBreaker_fallback(@PathVariable("id") Integer id){
        return "id 不能负数，请稍候再试     id: " +id;
    }

2. 在 Controller 中添加访问

@GetMapping("/payment/circuit/{id}")
public String paymentCircuitBreaker(@PathVariable("id") Integer id){
    String result = paymentService.paymentCircuitBreaker(id);
    log.info("*******result:"+result);
    return result;
}

3. 测试

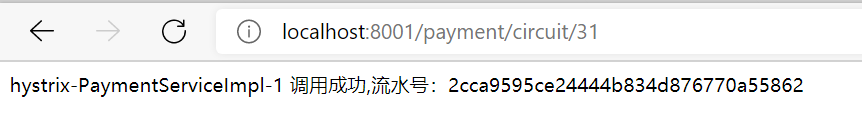

重启服务进行测试，访问 http://localhost:8001/payment/circuit/31 进行测试，结果正确

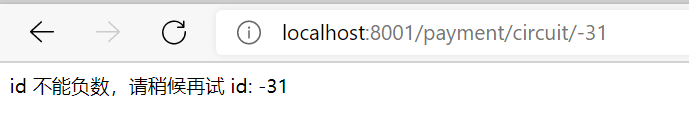

将 31 改为 -31 再次访问

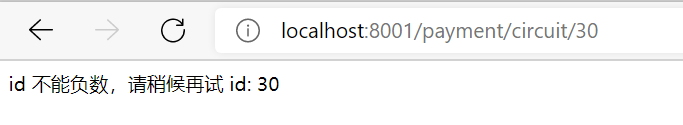

连续刷新10多次后将负数改为 31 后再访问

至此，证明熔断成功。

七、服务监控 hystrixDashboard

Hystrix 提供了准实时的调用监控(Hystrix Dashboard)，Hystrix会持续地记录所有通过Hystrix发起的请求的执行信息，并以统计报表和图形的形式展示给用户，包括每秒执行多少请求多少成功，多少失败等。

1. 新建一个模块

cloud-consumer-hystrix-dashboard9001 ，同样还是以 maven 方式创建

2. 修改 POM

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>SpringCloudDemo</artifactId>
        <groupId>org.zjh.springclouddemo</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-consumer-hystrix-dashboard9001</artifactId>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
    </properties>

    <dependencies>
        <!--新增hystrix dashboard-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

</project>

3. 创建 YML

server:
  port: 9001

hystrix:
  dashboard:
    proxy-stream-allow-list: "*"

4. 创建启动类，添加 @EnableHystrixDashboard 注解

@SpringBootApplication
@EnableHystrixDashboard
public class HystrixDashboardApplication {
    public static void main(String[] args) {
        SpringApplication.run(HystrixDashboardApplication.class,args);
    }
}

5. 所有微服务提供类（8001/8002/8003…）都需要监控依赖配置

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

6. 启动该微服务后将监控微服务8001

访问 http://localhost:9001/hystrix

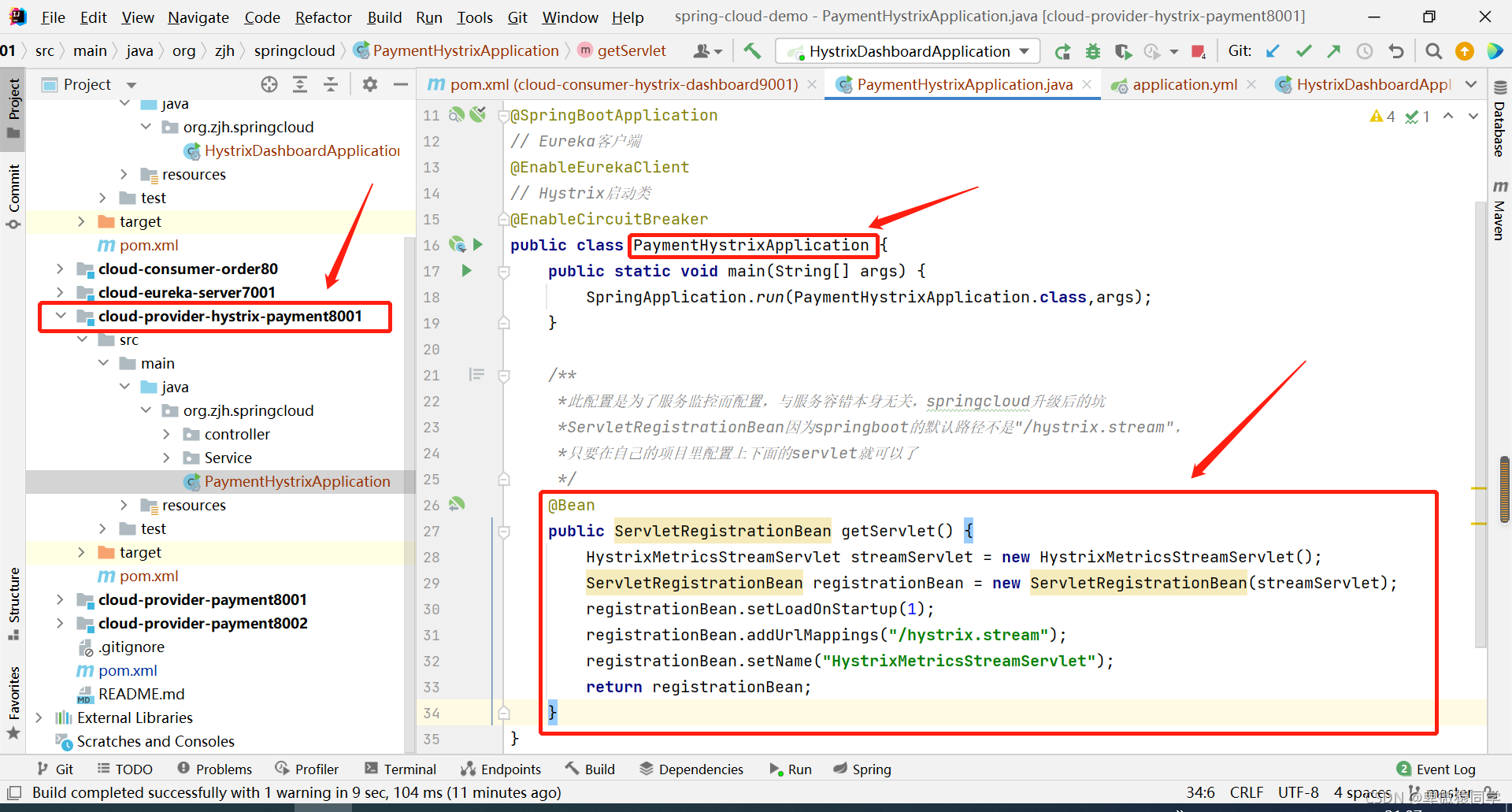

7. 指定监控路径

新版本 Hystrix 需要在主启动类中指定监控路径，所以在 8001 端口的启动类中加入监控路径

/**
 *此配置是为了服务监控而配置，与服务容错本身无关，springcloud升级后的坑
 *ServletRegistrationBean因为springboot的默认路径不是"/hystrix.stream"，
 *只要在自己的项目里配置上下面的servlet就可以了
 */
@Bean
public ServletRegistrationBean getServlet() {
HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
registrationBean.setLoadOnStartup(1);
registrationBean.addUrlMappings("/hystrix.stream");
registrationBean.setName("HystrixMetricsStreamServlet");
return registrationBean;
}

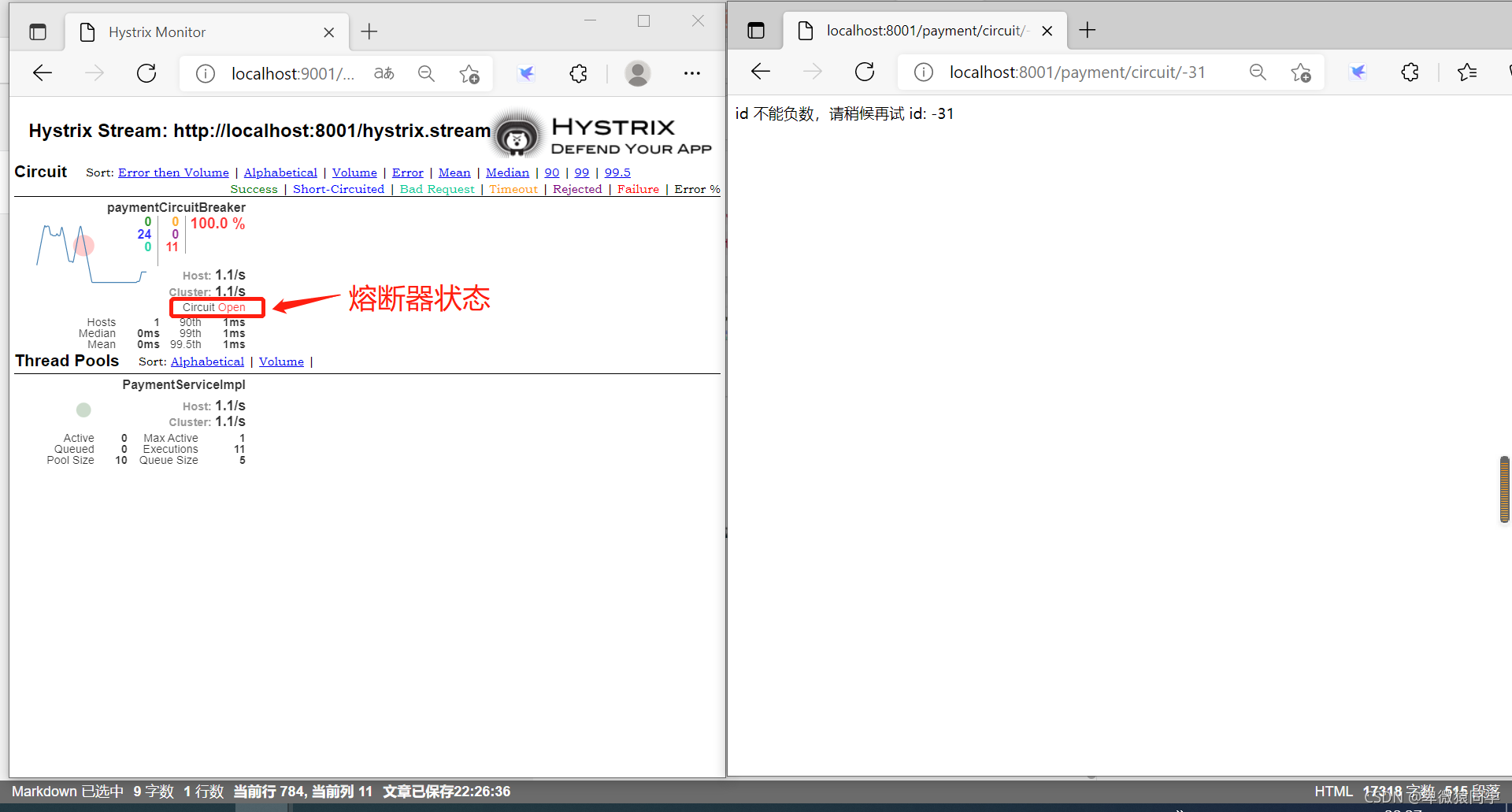

8. 重启8001端口，观察监控窗口

输入监控路径 http://localhost:8001/hystrix.stream

9. 访问测试地址

访问之前测试熔断器的路径进行测试：

http://localhost:8001/payment/circuit/31
http://localhost:8001/payment/circuit/-31

• 实心圆：共有两种含义。它通过颜色的变化代表了实例的健康程度，它的健康度从绿色<黄色<橙色<红色递减。
  该实心圆除了颜色的变化之外，它的大小也会根据实例的请求流量发生变化，流量越大该实心圆就越大。所以通过该实心圆的展示，就可以在大量的实体中快速的发现故障实例和高压力实例。
• 曲线：用来记录2分钟内流量的相对变化，可以通过它来观察到流量的上升和下降趋势。
