C#上位机（ADC数据显示/波形显示）

1.简单版（ADC数据显示在进度条上）

硬件链接热敏电阻、电容等。低电平为0x00，高电平为0xFF。

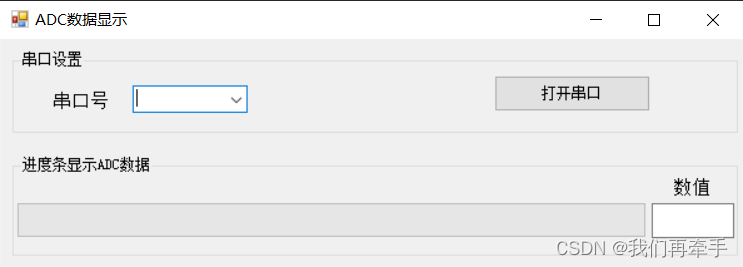

1.1 窗体设计

上述窗体设计也没什么特殊的，都是平时应用的。

1.2 获取硬件的ADC值，传入上位机，并进行十六进制显示
1.2.1 窗体事件

public Form1()
{
   InitializeComponent();
   //添加串口数据接收事件--可以直接生成，也可以手动输入。
   //this.serialPort1.DataReceived += new System.IO.Ports.SerialDataReceivedEventHandler(this.PortDataReceivedEvent);

   //为了防止进程之间出错，用到串口必须把检查线程置于关闭
   System.Windows.Forms.Control.CheckForIllegalCrossThreadCalls = false;

   //扫描串口信息，为了之后方便使用，此处进行封装一个串口扫描的函数
   SearchAndSerialComboBox(serialPort1, comboBox1);
}

1.2.2 扫描串口事件

private void SearchAndSerialComboBox(SerialPort MyPort, ComboBox MyBox)
{
    //定义一个内存缓存变量
    string Buffer;
    //清空ComboBox下拉控件内容
    MyBox.Items.Clear();
    //遍历20个串口
    for (int i = 1; i < 20; i++)
    {
        //如果运行成功，就将相应的串口信息添加至ComboBox。
        try
        {
            //将读取的串口信息存在内存中
            Buffer = "COM" + i.ToString();
            //将内存中的串口信息给相应的控件
            MyPort.PortName = Buffer;
            //打开串口如果运行失败，后面的代码就不执行了，直接跳转至catch。
            MyPort.Open();
            //将获取的串口添加到ComboBox
            MyBox.Items.Add(Buffer);
            //关闭串口
            MyPort.Close();
        }
        catch
        {
        }
    }
}

1.2.3 打开串口事件

private void button1_Click(object sender, EventArgs e)
{
    if (serialPort1.IsOpen)
    {
        //================串口关闭====================

        //让第二个groupBox2组件不显示
        groupBox2.Visible = false;
        //或者由窗体大小来控制哪个控件不显示。---缩小这里的size是针对于整个窗体而言的。
        //this.Size = new Size(810, 143);
        //串口关闭一般不会有异常，因此不需要try catch
        serialPort1.Close();
        button1.Text = "打开串口";
    }
    else
    {
        //===============串口打开=====================
        try
        {
            //获取串口号
            serialPort1.PortName = comboBox1.Text;
            //打开串口
            serialPort1.Open();
            //让第二个groupBox2组件显示
            groupBox2.Visible = true;
            //放大
            //this.Size = new Size(810, 275);
            button1.Text = "关闭串口";
        }
        catch (Exception)
        {
            MessageBox.Show("串口打开错误", "错误提示");
            throw;
        }
    }
}

1.今天在串口按钮事件中新加了一个功能，那就是打开串口，groupBox2组件显示，窗体放大。关闭串口groupBox2组件不显示，窗体缩小。
2.显示的函数：public bool Visible { get; set; }
（1）摘要: 获取或设置一个值，该值指示是否显示该控件及其所有子控件。
（2）返回结果: 如果显示该控件及其所有子控件，则为 true；否则为 false。 默认值为 true。
3.窗体放大缩小的函数：public Size Size { get; set; }
（1）摘要: 获取或设置窗体的大小。
（2）返回结果: System.Drawing.Size，它表示窗体的大小。

1.2.4 串口事件

//串口事件
private void PortDataReceivedEvent(object sender, System.IO.Ports.SerialDataReceivedEventArgs e)
{
    //读取串口的数据，存入缓冲区中。
    byte Data = (Byte)serialPort1.ReadByte();
    //给进度条赋值
    progressBar1.Value = Data;
    //将缓冲区的数据转化为16进制。
    string str = Data.ToString("x");
    //标准化格式输出数据的值。
    textBox1.Text = "0x" + (str.Length == 1 ? "0" + str : str);
}

这里实现的功能就是将硬件传给串口的数据存入缓冲区，进而控制进度条，和显示数值在textbox中。也没什么难度，之前都有详细介绍过。

1.2.5 运行结果

因为没有硬件，无法验证。

2.通过多个进度条显示ADC数据，进而形成波形，可以查看数据的变化规律

其实设计的原理就是将进度条封装在一个数组中，进而在串口函数中进行遍历赋值操作。

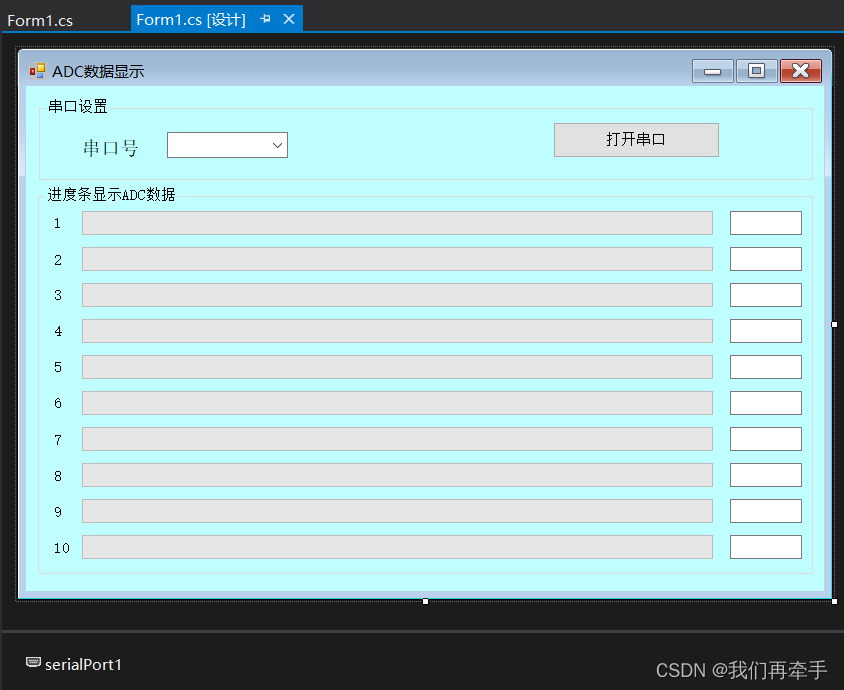

2.1 窗体设计

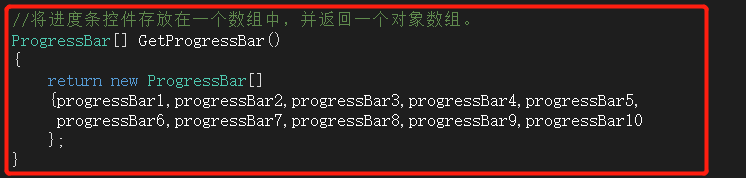

2.2 将进度条控件存放在一个数组中，并返回一个对象数组

//将进度条控件存放在一个数组中，并返回一个对象数组。
ProgressBar[] GetProgressBar()
{
    return new ProgressBar[]
    {
     progressBar1,progressBar2,progressBar3,progressBar4,progressBar5,
     progressBar6,progressBar7,progressBar8,progressBar9,progressBar10
    };
}

2.3 串口事件

//串口事件
private void PortDataReceivedEvent(object sender, System.IO.Ports.SerialDataReceivedEventArgs e)
{
   //获取进度条数组
   ProgressBar[] MyProgressBar = GetProgressBar();
   //读取串口的数据，存入自己定义的缓冲区data中。
   byte[] Data = new byte[serialPort1.BytesToRead];
   //读串口的缓冲区数据
   serialPort1.Read(Data, 0, Data.Length);
   //遍历数组
   foreach (byte Mydata in Data)
   {
       for (int i = 0; i < 10; i++)//MyProgressBar.Length其实就是10
       {
           //给数组赋值获取的方式，给进度条赋值，获取波形。
           MyProgressBar[10 - i].Value = MyProgressBar[10 - i - 1].Value;
       }
       //将串口数据的值默认给progressBar1控件
       progressBar1.Value = (int)Mydata;
       //将缓冲区的数据转化为16进制。
       string str = Mydata.ToString("x");
       //标准化格式输出数据的值。
       textBox1.Text = "0x" + (str.Length == 1 ? "0" + str : str);
   }
}

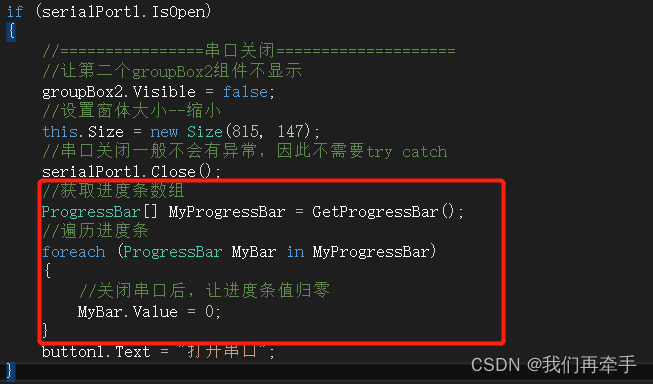

2.4 打开串口按钮事件

//打开串口按钮事件
private void button1_Click(object sender, EventArgs e)
{
    if (serialPort1.IsOpen)
    {
        //================串口关闭====================
        //让第二个groupBox2组件不显示
        groupBox2.Visible = false;
        //设置窗体大小--缩小
        this.Size = new Size(815, 147);
        //串口关闭一般不会有异常，因此不需要try catch
        serialPort1.Close();
        //获取进度条数组
        ProgressBar[] MyProgressBar = GetProgressBar();
        //遍历进度条
        foreach (ProgressBar MyBar in MyProgressBar)
        {
            //关闭串口后，让进度条值归零
            MyBar.Value = 0;
        }
        button1.Text = "打开串口";
    }
    else
    {
        //===============串口打开=====================
        try
        {
            //获取串口号
            serialPort1.PortName = comboBox1.Text;
            //打开串口
            serialPort1.Open();
            //让第二个groupBox2组件不显示
            groupBox2.Visible = true;
            //设置窗体大小--放大
            this.Size = new Size(815, 549);
            button1.Text = "关闭串口";

        }
        catch (Exception)
        {
            MessageBox.Show("串口打开错误", "错误提示");
            throw;
        }

    }
}

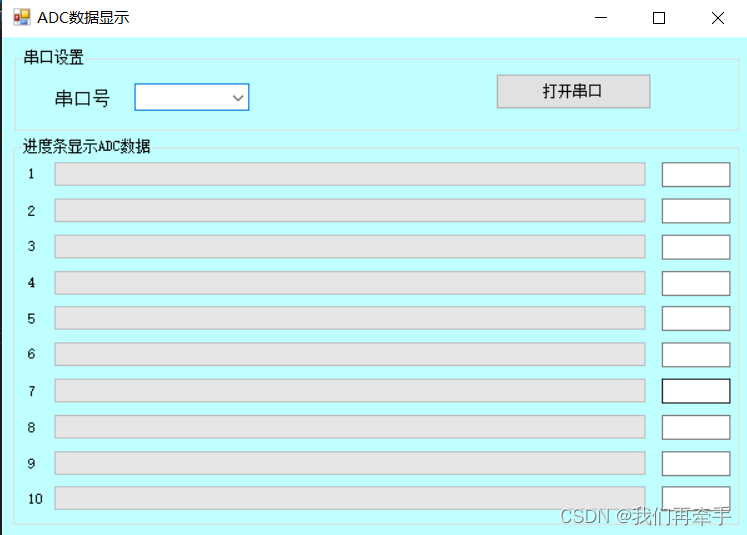

2.5 运行结果

3.波形一般都是垂直的，更换控件，即可以达到效果。

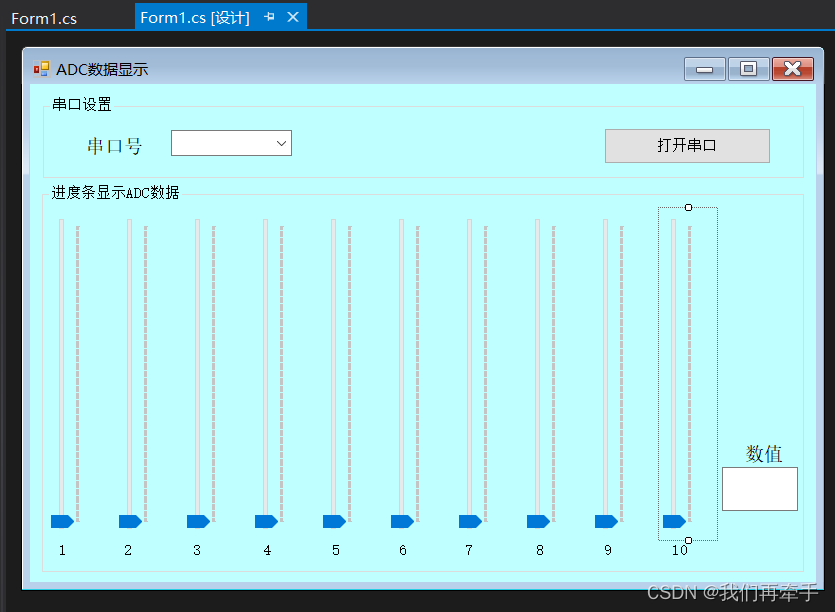

3.1 窗体设计

注意trackBar的最大值设置为255.一个字节大小就可以。

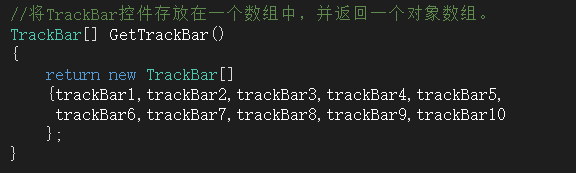

3.2 将trackBar控件存放在一个数组中，并返回一个对象数组

//将TrackBar控件存放在一个数组中，并返回一个对象数组。
TrackBar[] GetTrackBar()
{
    return new TrackBar[]
    {trackBar1,trackBar2,trackBar3,trackBar4,trackBar5,
     trackBar6,trackBar7,trackBar8,trackBar9,trackBar10
    };
}

3.3 串口事件

private void PortDataReceivedEvent(object sender, System.IO.Ports.SerialDataReceivedEventArgs e)
{
   //获取进度条数组
   TrackBar[] MyTrackBar = GetTrackBar();
   //读取串口的数据，存入自己定义的缓冲区data中。
   byte[] Data = new byte[serialPort1.BytesToRead];
   //读串口的缓冲区数据
   serialPort1.Read(Data, 0, Data.Length);
   //遍历数组
   foreach (byte Mydata in Data)
   {
       for (int i = 0; i < 10; i++)//MyProgressBar.Length其实就是10
       {
           //给数组赋值获取的方式，给进度条赋值，获取波形。
           MyTrackBar[10 - i].Value = MyTrackBar[10 - i - 1].Value;
       }
       //将串口数据的值默认给progressBar1控件
       trackBar1.Value = (int)Mydata;
       //将缓冲区的数据转化为16进制。
       string str = Mydata.ToString("x");
       //标准化格式输出数据的值。
       textBox1.Text = "0x" + (str.Length == 1 ? "0" + str : str);
   }
}

3.4 打开串口按钮事件

//打开串口按钮事件
private void button1_Click(object sender, EventArgs e)
{
    if (serialPort1.IsOpen)
    {
        //================串口关闭====================
        //让第二个groupBox2组件不显示
        groupBox2.Visible = false;
        //设置窗体大小--缩小
        this.Size = new Size(815, 147);
        //串口关闭一般不会有异常，因此不需要try catch
        serialPort1.Close();
        //获取进度条数组
        TrackBar[] MyTrackBar = GetTrackBar();
        //遍历进度条
        foreach (TrackBar MyBar in MyTrackBar)
        {
            //关闭串口后，让进度条值归零
            MyBar.Value = 0;
        }
        button1.Text = "打开串口";
    }
    else
    {
        //===============串口打开=====================
        try
        {
            //获取串口号
            serialPort1.PortName = comboBox1.Text;
            //打开串口
            serialPort1.Open();
            //让第二个groupBox2组件不显示
            groupBox2.Visible = true;
            //设置窗体大小--放大
            this.Size = new Size(815, 549);
            button1.Text = "关闭串口";

        }
        catch (Exception)
        {
            MessageBox.Show("串口打开错误", "错误提示");
            throw;
        }

    }
}

进度条事件和trackBar控件，只需要修该控件名称即可。

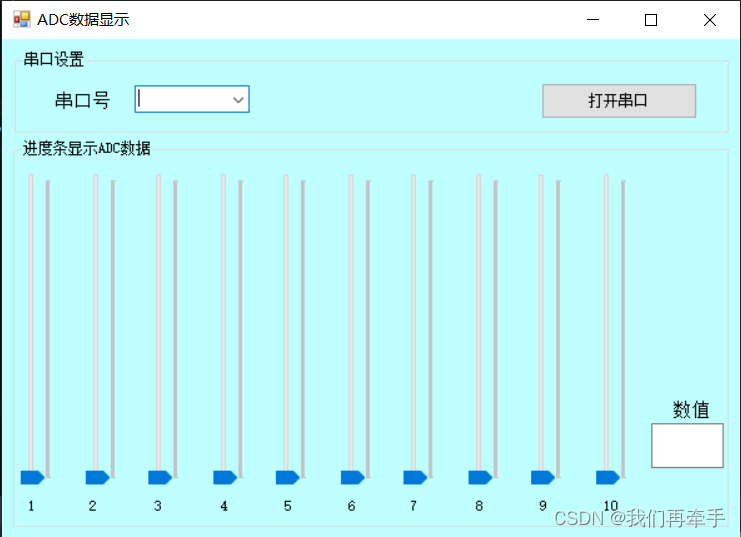

3.5 运行结果
