在5G(NR)网络中基本网络单元是gNodeB，而考量其覆盖及网络质量的最小单元是扇区(Cell);  目前现网中全部为是FR1频段，gNB的无线信号都是SSBs形式发送；

无线网络工程师在对5G(NR)小区评估时需要考量的指标是除覆盖外，还有质量及其他内容；

具体内容如下：

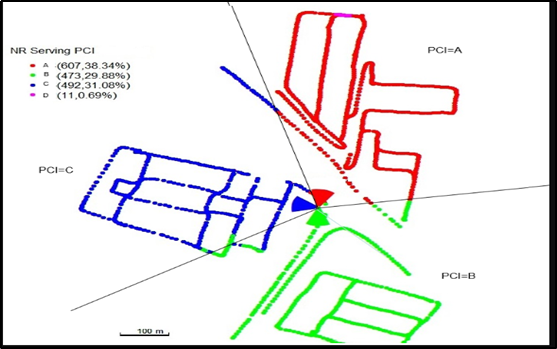

1.扇区(以PCI区分)覆盖

基站以每个扇区(以PCI区分)进行覆盖；从下图可以看出基站其中一个扇区(PCI=B, 565)的覆盖范围比另外两个稍微宽一些;这是否为网络建设预期的效果，还是因为其他因素导致，需结合现场工勘，设备参数进行分析;

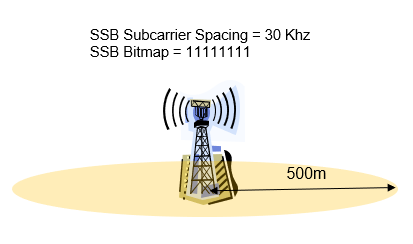

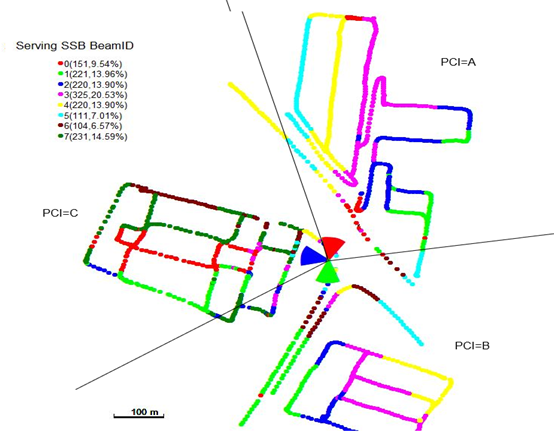

2.小区SSB 波束覆盖

5G(NR)网络中小区的信号是以SSBs形式发送，测试结果中各扇区每个SSB与 DUT关系，是由扇区位置和配置决定的；即使它并不非常明显，也可以根据每个扇区的方角位来确定它们主要的SSBs。

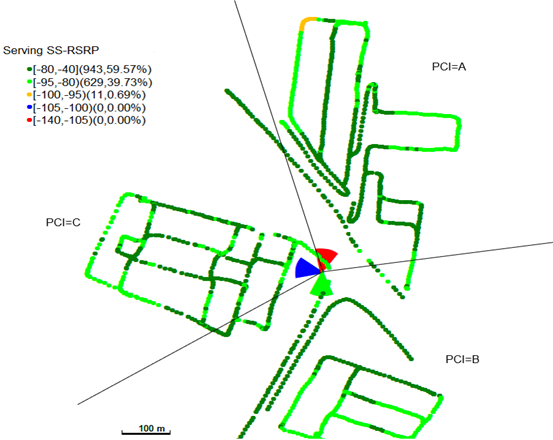

3.小区信号(RSRP)

站点的覆盖通过各小区的RSRP分布呈现。在下图你可注意到大多数地点的RSRP都在 -40 ~-95范围内。这个RSRP采样表明各扇区的覆盖均在很好范围。

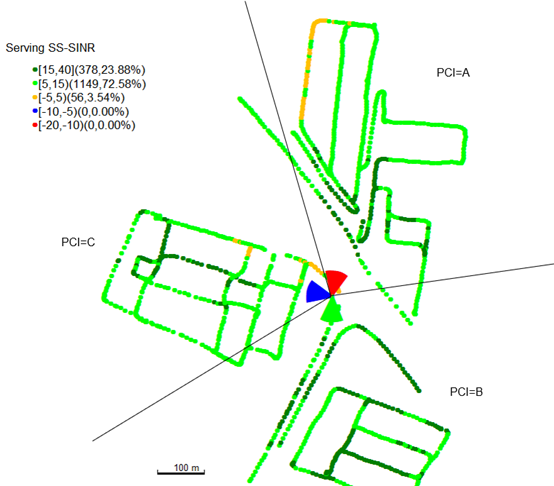

4.小区信号质量(SINR)

信号质量是高速数据业务的基础；下图中覆盖区域内大多数采样的信号质量(SINR)都在5 ~ 15之间。这个信号质量超过16QAM和64QAM调制低阶编码的要求，但肯定不满足256QAM对信号质量的要求。

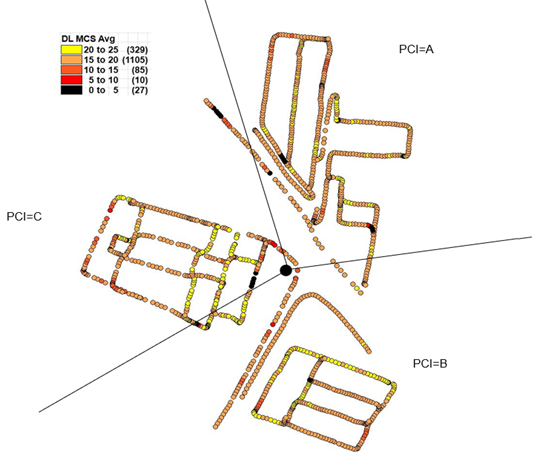

5.小区编码方式(MCS)

终端使用的MSC是其在数据下载和上传中实际使用调制式；对比上图的SINR,小区中大多数位置使用低于20的MCS调制 (64QAM MCS表)。

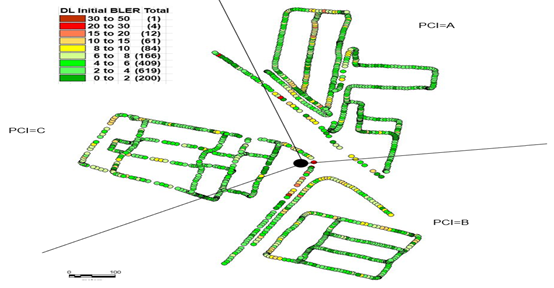

6.小区误块率(BLER)

误块率(BLER)是根据有差错的块与数字电路接收的总块数之比,它是业务数据实际传递效果的评估之一；10%是其终端上报信道质量(CQI)的基本标准之一；

7.小区MAC层下载速率(DL MAC throughput)

MAC层是媒体接入层，其汇聚了用户面和控制面的数据；下图中A小区显示的平均吞吐量低于其他两个扇区，这是Bler 、还是调度(RB数量，SLIV，MCS，一个无线帧中调度的时隙数量)原因，需要综合分析；

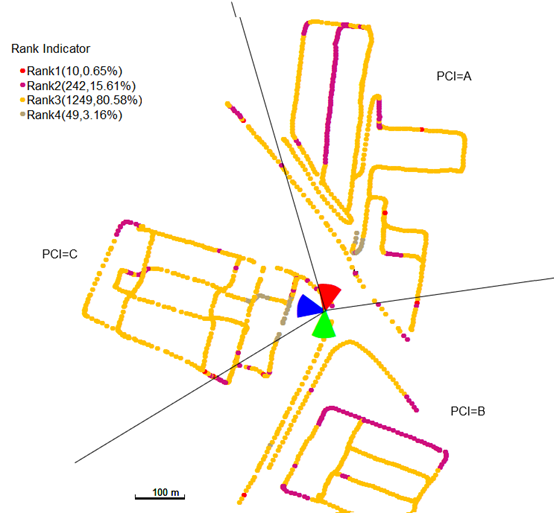

8.小区秩指示(RI)

秩(RANK)是数据业务下载(上传)的多流显示；在5G(NR)中理想最大秩(RANK))是4;下图中大多数点的RI=3。而RI为1，2是否是由于不理想的通道质量问题，还是UE接收路径不平衡的问题。如果能够得到UE RX天线的信噪比值RSRP就可以做进一步的分析。

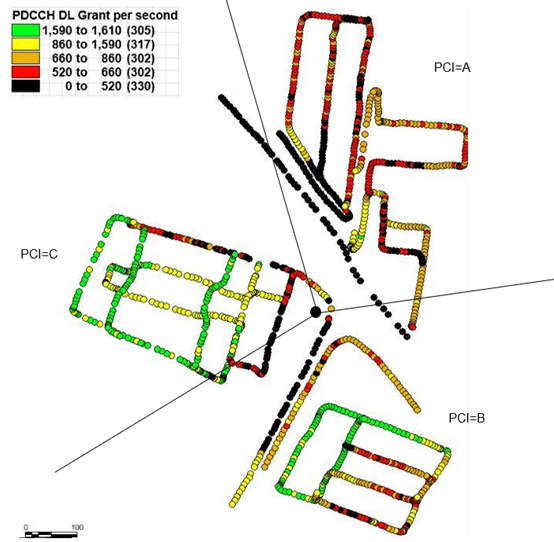

9.小区PDSCH调度

小区PDSCH调度表示每个扇区每秒进行PDSCH的调度次数；PCI=A小区调度PDSCH的数量是远远少于比其他小区。这意味着下行的MAC吞吐量可能出于调度的差异。分析中需要检查一些其他参数(例如每个SLOT的RBs数量和SLIV)以便进一步澄清问题所在。

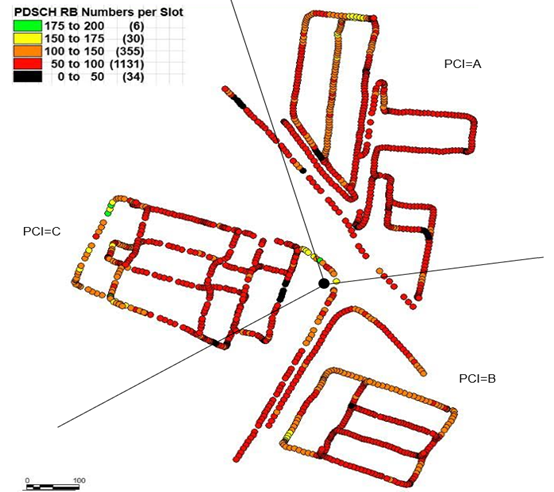

10.扇区PDSCH RB调度(slot)

每个SLOT中调度的PDSCH RBs在PCI=A的小区中比较其他小区稍低，其也无法完全解释其DL MAC吞吐率低是否出于的原因 ；

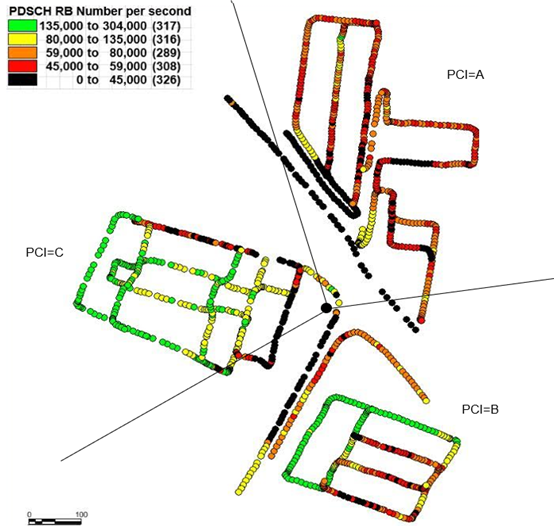

11.扇区PDSCH RB调度(seconds)

PDSCH RB调度数是终端每秒种PDSCH调度到的RB数量，这是对小区实际网络资源的使用；在下图中PCI=A= 564小区每秒RBs数量低于其他两小区；对小区整体下载速率有较大影响；

原文来自：http://www.sharetechnote.com/
