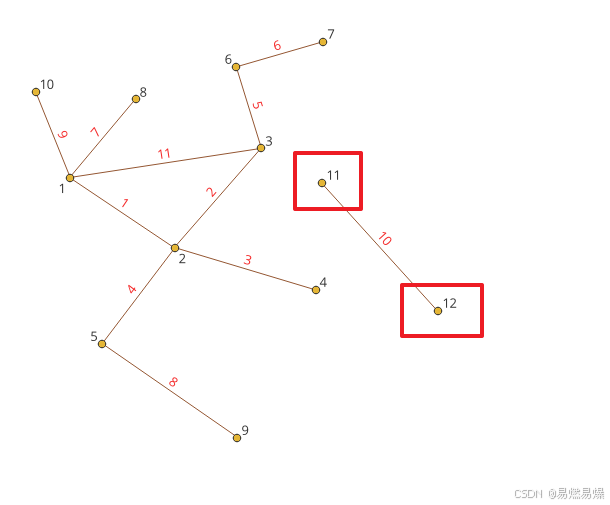

分析结果在QGIS可视化

在这里插入图片描述

常见的网络分析

如何输出几何图形

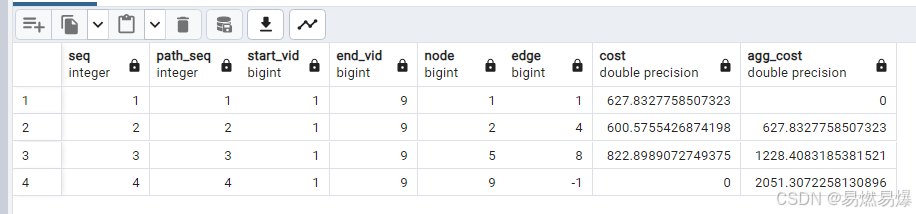

一般使用分析函数以pgr_dijkstra，分析出的结果如下是一张表，无法用直观的图形显示：

select * from pgr_dijkstra(
	'select id, source, target, cost from road',
	1,9,false
);

在这里插入图片描述

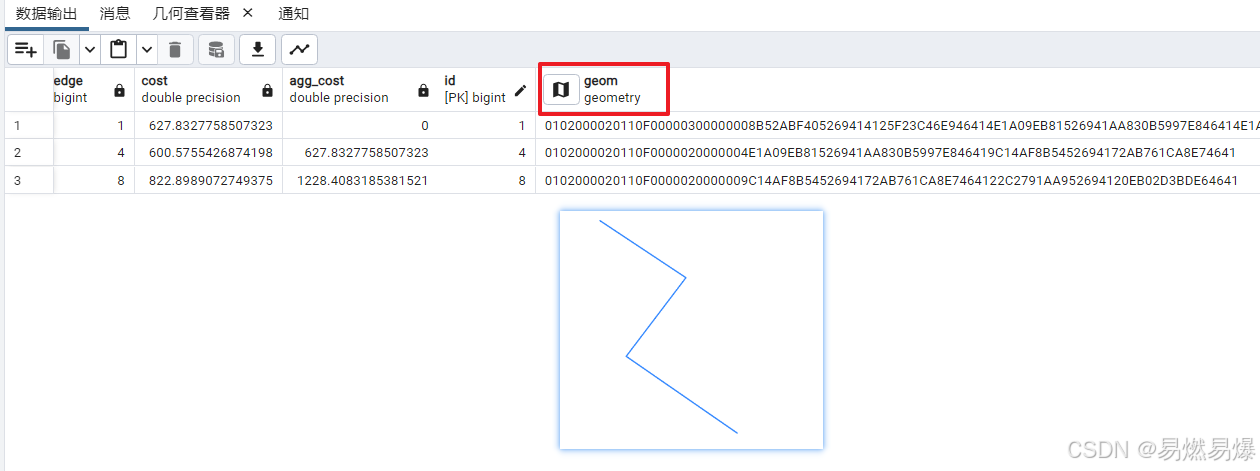

通过postgis函数将其转换为图形：

分析这张表可以看出edge表示边的编号，那么只需要将其与带空间geom列的表关联即可得到空间属性

select * from pgr_dijkstra(
'select id, source, target, cost from road',
1,9,false) as res
join road as pt on res.edge = pt.id;

在这里插入图片描述

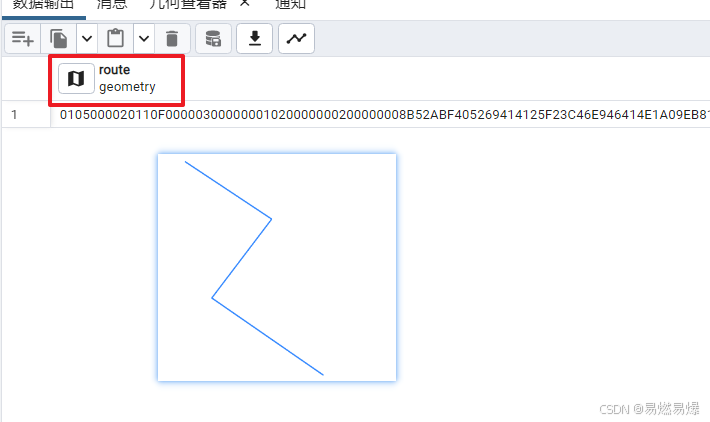

如果只需要如何一个几何图形，使用postgis的ST_Union函数合并几何即可

select ST_Union(geom) as route from pgr_dijkstra(
	'select id, source, target, cost from road',
	1,9,false ) as res
	join road as pt on res.edge = pt.id;

在这里插入图片描述

分析函数

`pgr_dijkstra`：基于迪杰斯特拉算法的最短路径分析

单点到单点

select * from pgr_dijkstra(
	'select id, source, target, cost from road',
	1,9,false
)

单点到多点\多点到单点

SELECT * FROM pgr_dijkstra(
    'SELECT id, source, target, cost FROM road',
    1, -- 起点
    ARRAY[8, 9], -- 终点数组
    false -- 图是无向的
);

多点到多点

SELECT * FROM pgr_dijkstra(
    'SELECT id, source, target, cost FROM road',
    ARRAY[1, 2], -- 起点
    ARRAY[8, 9], -- 终点数组
    false -- 图是无向的
);

表格组合
例如有如下表：

source	target
5	6
5	10
6	5
6	15
6	14

需要依次找出source到target

SELECT * FROM pgr_dijkstra(
    'SELECT id, source, target, cost, reverse_cost FROM edges',
    'SELECT source, target FROM combinations',
    false
);

`pgr_KSP`：基于Dijkstra的K条最短路径算法

也和pgr_dijkstra算法一样分为一对一，多对一，多对多，组合

-- 语法
pgr_KSP(Edges SQL, start vid, end vid, K, [options])
-- 实例：得到6到17的2条路径
SELECT * FROM pgr_KSP(
  'SELECT id, source, target, cost, reverse_cost FROM edges',
  6, 17, 2);

相关参数

当heap_paths为false时：
函数返回最多K条路径。这里的K是pgr_KSP函数的第四个参数，表示要查找的最短路径数量。例如，如果K设置为3，那么函数会返回从起点到终点的3条最短路径（如果有这么多路径的话）。
当heap_paths为true时：
函数会返回在处理过程中计算出的所有路径。具体来说，假设最短路径有N条边，那么堆（heap）中大概会包含超过N * K条路径，尤其是当K的值较小且K大于5时。这是因为pgr_KSP函数在寻找最短路径的过程中，会将一些中间路径存储在堆中，以便后续进一步筛选和计算。当heap_paths为true时，这些中间路径也会被返回，而不仅仅是最终筛选出的K条最短路径。

SELECT * FROM pgr_KSP(
  'SELECT id, source, target, cost, reverse_cost FROM edges',
  6, 17, 2,
  directed => false, heap_paths => true
);

`pgr_dijkstraCost`、`pgr_dijkstraCostMatrix`、`pgr_drivingDistance`计算相关

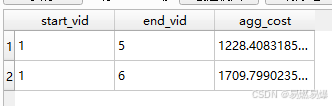

pgr_dijkstraCost:计算最短路径的花费，也是4种方式

SELECT * FROM pgr_dijkstraCost(
  'SELECT id, source, target, cost FROM road',
  1, ARRAY[6,5]);

在这里插入图片描述

pgr_drivingDistance:指定距离distance能到的点

-- 语法
pgr_drivingDistance(Edges SQL, Root vid, distance, [directed])
pgr_drivingDistance(Edges SQL, Root vids, distance, [options])
-- 实例
SELECT * FROM pgr_drivingDistance(
  'SELECT id, source, target, cost FROM road',
  1, 8000) as res
  JOIN road ON res.edge = road.id;

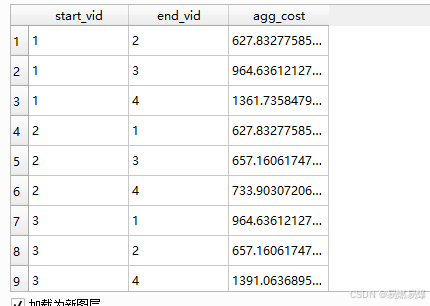

pgr_dijkstraCostMatrix：计算成本矩阵
例如：需要计算节点1,2,3,4,11到彼此之间所花费的成本

--语法
pgr_dijkstraCostMatrix(Edges SQL, start vids, [directed])
-- 实例
SELECT * FROM pgr_dijkstraCostMatrix(
  'SELECT id, source, target, cost FROM road',
  array[1,2,3,4],
  false)
