LVS-DR模式部署

运维游轮

已于 2022-08-27 19:26:51 修改

阅读量377

点赞数

分类专栏： # LVS 文章标签： lvs linux centos

于 2022-08-27 19:24:33 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_42508243/article/details/126514689

版权

本文档详细介绍了如何部署LVS-DR模式，包括主机配置、软件环境、网络参数调整、VIP设置以及真实服务器的加入，最终通过client访问验证配置成功。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

说明

本文章

主机配置列表

主机名	IP地址	角色
client	eht0: 192.168.4.10/24	客户端
proxy	eth0: 192.168.4.5/24 eht0:0: 192.168.4.15/24（VIP）	调度器
web1	eth0: 192.168.4.100/24 lo: 192.168.4.15/32	web服务器
web2	eth0: 192.168.4.200/24 lo: 192.168.4.15/24	web服务器

软件环境

软件名称	版本号
Centos	7.5
http	2.4.6
ipvsadm	1.27

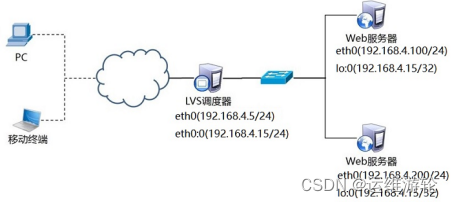

拓扑图

介绍

web1、web2提供httpd服务
proxy在eth0网卡上多配置一个VIP地址（公布给客户方的IP地址），安装LVS软件，以DR的模式，轮询（rr）的算法完成调度工作
client访问proxy的调度器，轮询出现web1、web2的界面

部署步骤

1.web1修改IP地址为192.168.4.100/24，关闭防火墙，关闭selinux，安装httpd软件，写入测试界面，重启服务器让配置生效

[root@web1 ~]# sed -i '/IPADDR/s/192.168.2.100/192.168.4.100/' /etc/sysconfig/network-scripts/ifcfg-eth0  #修改IP地址
[root@web1 ~]# systemctl restart network #重启网卡
[root@web1 ~]# ip a s #检查IP

[root@web1 ~]# systemctl stop firewalld #关闭防火墙
[root@web1 ~]# systemctl
