PIC单片机配置字的设置

PIC系列单片机，其芯片内部大都设置有一个特殊的程序存储单元，地址根据不同的单片机而定，此存储单元用来由单片机用户自由配置或定义单片机内部的一些功能电路单元的性能选项，所以被称之为系统配置字。目前PIC单片机系统配置字的方法有两种，一种是利用代码进行配置，一种是利用软件平台进行配置。一般当只有一个配置字时我们习惯直接用代码进行配置；当配置字有两个时我们一般习惯用软件平台进行配置。

在代码里面设置

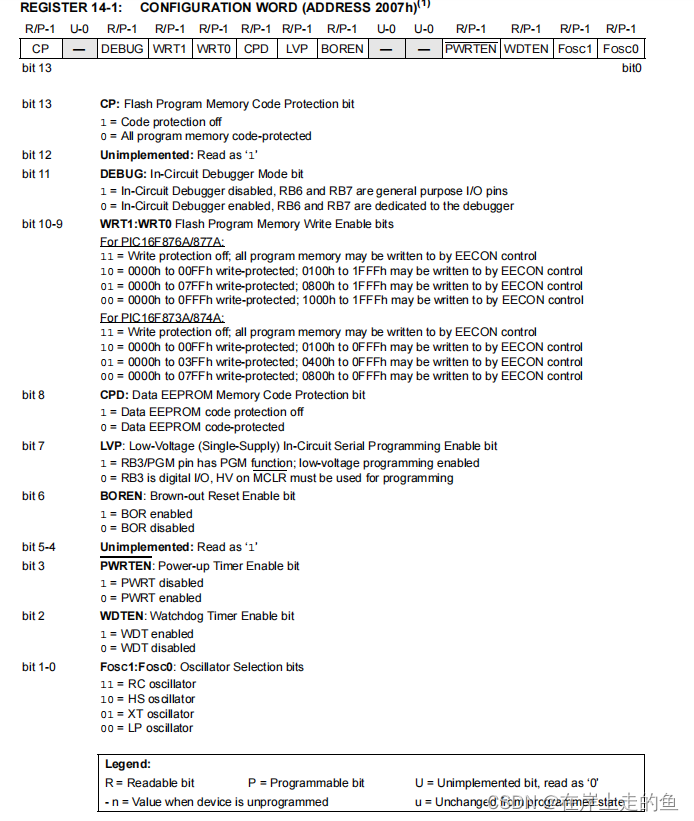

用代码进行配置时，格式是固定的，但是当使用的编程语言不同时，在书写架构上有稍许不通。这里以PIC16F877A的配置字为例。配置字存储器的地址和对应每一位的配置在PIC16F877A的用户使用说明文档里面都可以找到，截图如下：
在这里插入图片描述
bit1-0：我的时钟输入是高速晶振，所以设置成10，
bit2：关闭看门狗中断，设置成0，
bit3:上电延时启用，设置成0，
bit4和bit5:未启用位，设置成11，
bit6:电压跌落复位使能禁止，设置成0，
bit7:低电压烧写编程使能，设置成0，
bit:8:启用EEPROM数据保护使能，设置成1，
bit9:FLASH程序存储器烧写使能，设置成1，
bit10:没有利用默认设置成1，
bit11:内部在线调试功能被禁止&#
