集成运算放大电路实验报告_模电总结:第三章、集成运算放大电路

本文介绍了集成运算放大电路的多级放大原理,重点探讨了零点漂移的原因及抑制方法,包括直流负反馈和差动放大电路的应用。此外,还详细阐述了不同耦合方式的优缺点,如直接耦合、阻容耦合和变压器耦合。同时,分析了差分放大电路的特性,强调了射极电阻在抑制共模信号中的作用,以及如何通过电流源电路实现更好的性能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

我的公众号“每日晴天”,可关注领取我的笔记pdf版哦~

------------------------------------------------------------------------------

部分英文:

d差模:different,差模的d

c 共模:common mode

3.1多级放大电路

1、多级放大电路的组成:

输入级:输入电阻高,噪声和漂移小

中间级:具有足够大的放大能力

输出级:动态范围大,输出功率大,带载能力强

2、零点漂移问题:

当输入ui=0时,输出电压uO并不恒定,而是出现缓慢的、无规则的漂动。这种现象称为零点漂移,简称零漂。

(零漂实质上就是放大电路静态工作点的变化)

3、引起温漂的主要原因:

①元器件参数,特别是晶体管的参数会随温度变化而变化(由温度引起称温漂)

②元器件出现老化,参数发生了变化(由老化引起称为时漂)

引起直接耦合放大电路零漂的主要因素是温漂

4、抑制零点漂移的常用方法

①引入直流负反馈

②采用差动放大电路

5、耦合方式

有四种耦合方式:①直接耦合②阻容耦合③变压器耦合④光电耦合

6、直接耦合的优缺点

优点:①具有良好的低频特性,可以放大缓慢变化的信号,并且由于电路中没有大电容,因此容易集成在一片硅片下

缺点:存在零漂现象

7、阻容耦合

特点:

①各级电路的静态工作点互相独立,便于设计和调试

②可以抑制零点漂移

③无法放大低频信号和直流信号(低频电容阻抗大)

④在集成电路中,无法制造大电容

8、变压器耦合

特点:

①对直流信号没有放大作用,只能放大交流信号

②对直流信号起隔离作用,可以消除零点漂移

③各级电路的静态工作点互相独立,便于设计和调试

④体积大、重量重、费用高、不宜集成化

⑤具有阻抗变换作用(

equation?tex=R_%7BL%7D%27%3D%28%5Cfrac%7BN1%7D%7BN2%7D%29%5E2R_%7BL%7D

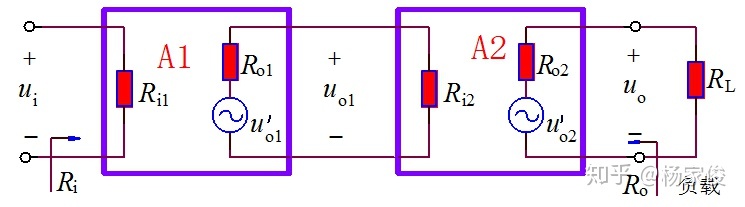

3.2多级放大电路的动态分析


AU=A1*A2

(注意:在算前级放大倍数时,要把后级的输入阻抗作为前级的负载!,即把Ri2当做是前一段的负载)(另一篇文章有一题)

输入电阻 Ri=Ri1

输出电阻 R0=R02

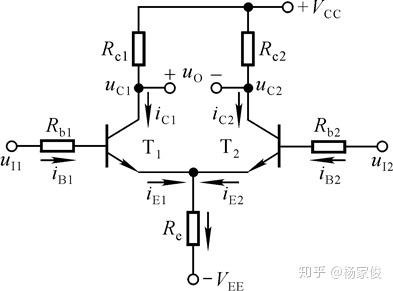

3.3差分放大电路


射级电阻RE的负反馈,可以抑制零点漂移

温度变化所引起的变化等效为共模信号

差分放大电路对共模信号有抑制作用,RE越大,抑制共模信号的能力越强。

静态分析:

equation?tex=I_%7BRe%7D%3DI_%7BEQ1%7D%2BI_%7BEQ2%7D%3D2I_%7BEQ%7D

根据基极回路方程
