02_高并发_02_LVS负载均衡

参考资料：https://blog.youkuaiyun.com/weixin_40470303/article/details/80541639

负载均衡

• 硬件: 昂贵，性能优越:F5 BIG-IP、Citrix NetScaler、A10

• 软件：便宜，灵活度(开源):
  1. 四层(tcp 之上的第四层协议):LVS，只能操作IP:端口 ，在操作系统内核中。


  2. 七层(应用层):nginx、haproxy、httpd、apache web server

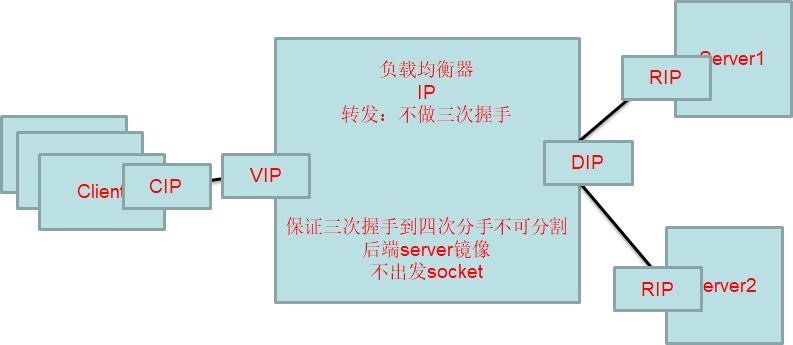

  LVS负载均衡器拓扑图

三种工作模式：

1. D_NAT:对目标ip地址进行NAT(网络地址转换)
2. DR:直接路由模式,仅限LVS和Real Server在同一局域网内
3. TUN:隧道模式,在ip地址包外面再套一层ip地址,LVS把CIP_RIP包裹CIP_VIP
   LVS只做转发,因此要求Real Server需一模一样

调度算法

轮询,加权轮询

本地模拟DR工作模式的LVS

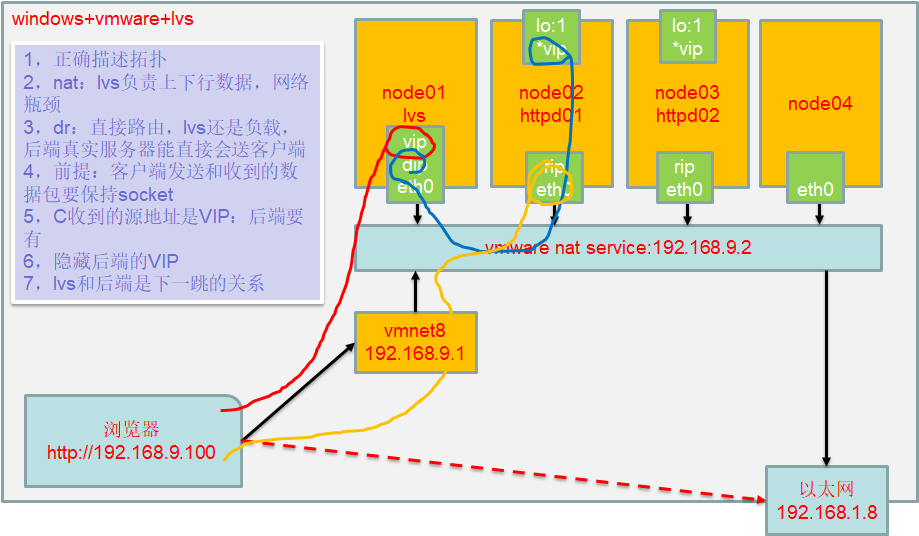

LVS DR模式实验拓扑图

1. 准备3台虚拟机
2. 先配置3台虚拟机的网络：ens33表示你虚拟机的网卡名称
   ens33配置ip地址，DIP和RIP在一个网段
3. 配置lvs的VIP

-ifconfig ens33:0 192.168.80.100/24
-echo “1” > /proc/sys/net/ipv4/ip_forward

4. 调整RS的响应。通告级别（每一台RS都配）：

-echo 1  > /proc/sys/net/ipv4/conf/ens33/arp_ignore
-echo 2  > /proc/sys/net/ipv4/conf/ens33/arp_announce
-echo 1  > /proc/sys/net/ipv4/conf/all/arp_ignore
-echo 2  > /proc/sys/net/ipv4/conf/all/arp_announce

5. 配置RS的VIP（每一台RS都配）
   ifconfig lo:8 192.168.9.100 netmask 255.255.255.255

host	作用	安装应用	eth0			说明
node01	LVS	ipvsadm	DIP	ens33:0 VIP		配置ipvsadm
node02	RS1	httpd	RIP	lo:8 VIP	先调整内核ARP通告和响应级别	启动httpd
node03	RS2	httpd	RIP	lo:8 VIP	先调整内核ARP通告和响应级别	启动httpd

6. 启动RS上的httpd

- yum install httpd -y
- cd /var/www/html
- vi index.html  from ooxxip
- service httpd start
客户端验证：RIP：80 能显示
VIP：80不能显示

7. LVS——ipvsadm

-yum install ipvsadm -y
-ipvsadm -A -t 192.168.80.100:80 -s rr
-ipvsadm -a -t 192.168.80.100:80 -r 192.168.80.12 -g
-ipvsadm -a -t 192.168.80.100:80 -r 192.168.80.13 -g
-ipvsadm -ln
浏览器刷新: 访问vip
-ipvsadm -lnc

以上都属于临时配置,一旦机器重启后,需要重新配置
