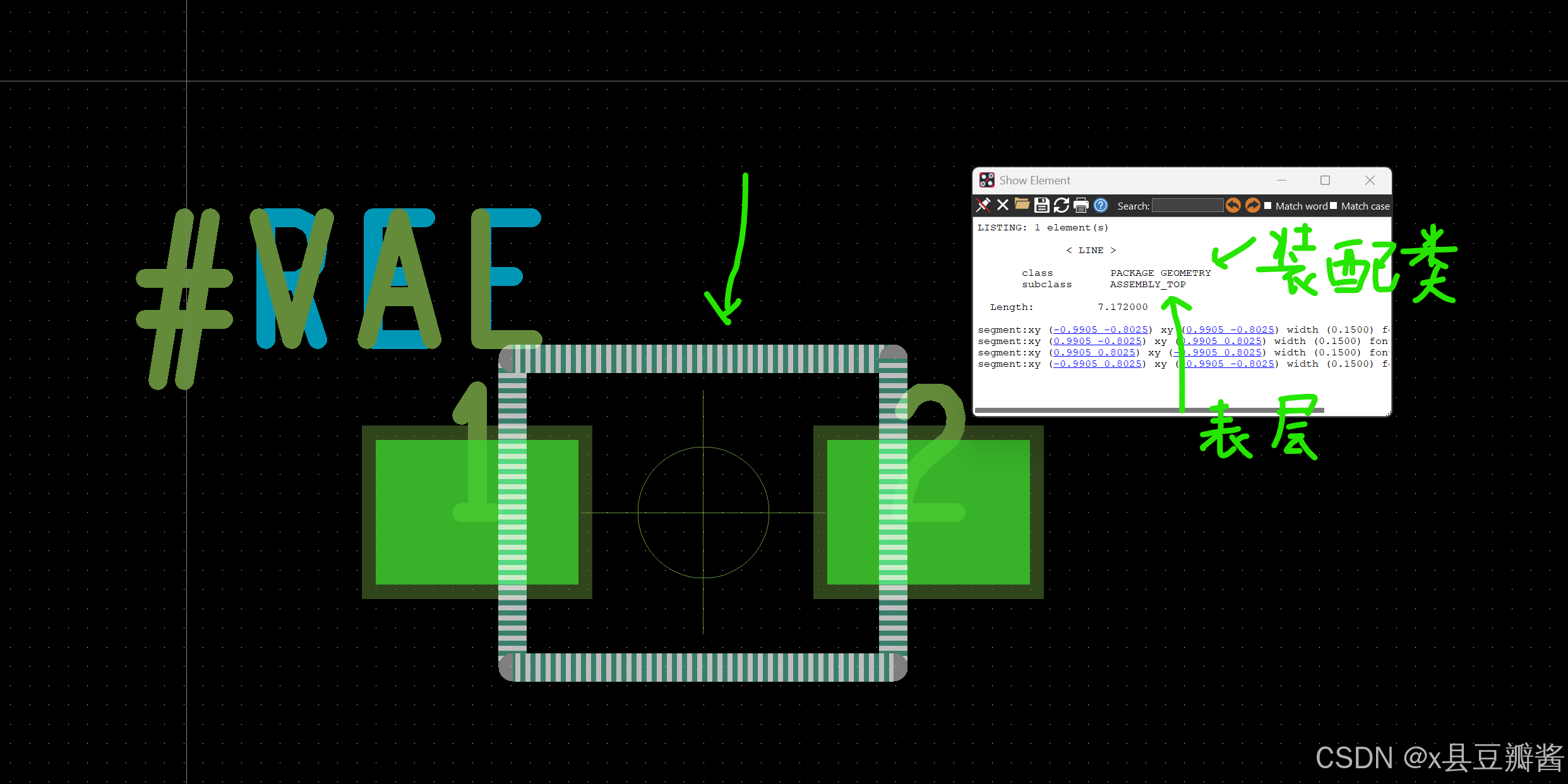

装配线，装配线是组装时看的，所以可以上焊盘，最终不会再PCB板上被画出来，出装配图的时候才会显示。

在这里插入图片描述

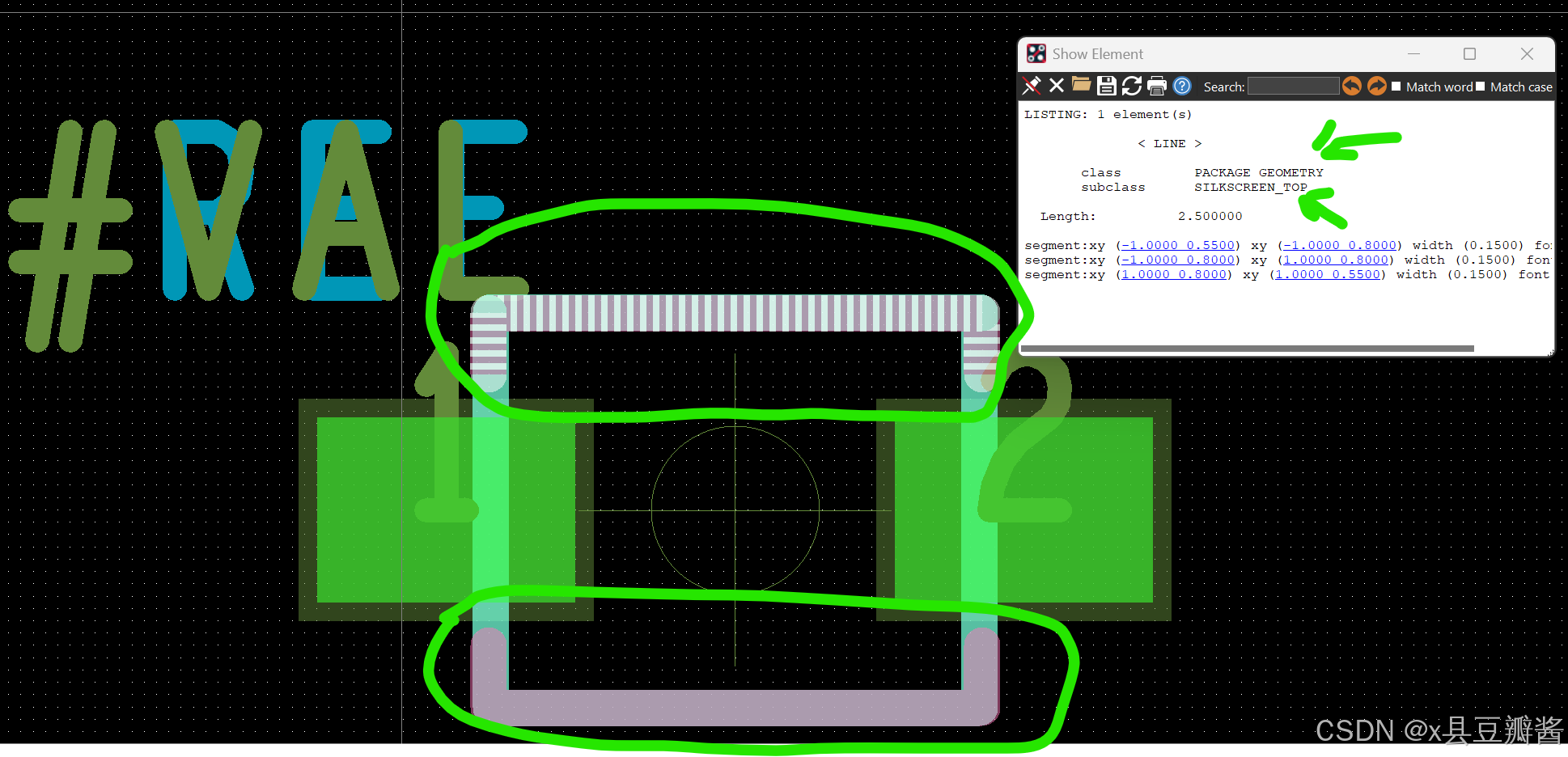

丝印线，这个是会被画在PCB上的，所以不能上焊盘，照着装配线描一下就可以了

在这里插入图片描述
