本文详细介绍了UVM中的通信管道，包括TLM_FIFO、analysis port、analysis TLM FIFO以及request&response通信管道。重点讨论了它们在数据传输、缓存和多目标通信中的应用，如uvm_tlm_analysis_fifo和uvm_tlm_transport_channel的使用，以及如何通过transport()方法实现双向通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

通信管道

可以通过以下TLM组件和端口实现端对端的数据传输：
- TLM FIFO
- analysis port
- analysis TLM FIFO
- request&response 通信管道

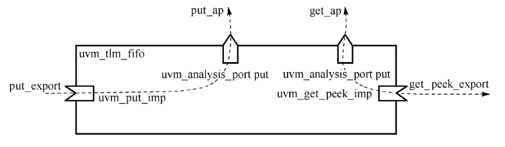

TLM_FIFO

在这里插入图片描述
在一般TLM传输过程中，无论是initiator给target发起一个transaction，还是initiator从target获取一个transaction，transaction最终都会流向consumer中（initiator和target都可以是consumer）。consumer在没有分析transaction时，我们希望将该对象先存储到本地FIFO中供稍后使用。
用户需要分别在两个组件中例化端口，同时在target中实现相应的传输方法。多数情况下，需要实现的传输方法都是类似的，方法的主要内容即是为了实现一个数据缓存功能。
TLM FIFO uvm_tlm_fifo类是一个新组件，它继承于uvm_component类，而且已经预先内置了多个端口以及实现了多个对应方法供用户使用。
uvm_tlm_fifo的功能类似于mailbox，不同的地方在于uvm_tlm_fifo提供了各种端口供用户使用，推荐在initiator端例化put_port或者get_peek_port，来匹配uvm_tlm_fifo的端口类型。此外，uvm_tlm_fifo还提供put、get以及peek对应的端口：

uvm_put_imp #(T，this_type) blocking_put_export
uvm_put_imp #(T，this_type) nonblocking_put_export
uvm_get_peek_imp #(T，this_type) blocking_get_export
uvm_get_peek_imp #(T，this_type) nonblocking_get_export
uvm_get_peek_imp #(T，this_type) get_export
uvm_get_peek_imp #(T，this_type) blocking_peek_export
uvm_get_peek_imp #(T，this_type) nonblocking_peek_export
uvm_get_peek_imp #(T，this_type) peek_export
uvm_get_peek_imp #(T，this_type) blocking_get_peek_export
uvm_get_peek_imp #(T，this_type) nonblocking_get_peek_export
