[USF-XSim-62] ‘elaborate‘ step failed with errors.[Vivado 12-4473] Detected error while running sim

weixin_42454243

已于 2022-04-24 11:03:04 修改

阅读量2.8w

点赞数 12

CC 4.0 BY-SA版权

分类专栏：新手常见错误文章标签：硬件工程

于 2022-04-24 10:14:27 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_42454243/article/details/124375134

新手常见错误专栏收录该内容

6 篇文章

订阅专栏

博客内容讲述了在使用Vivado进行仿真时遇到的'elaborate'步骤失败问题，错误提示为[USF-XSim-62]和[Vivado12-4473]。通过检查Tcl控制台输出和elaboration.log文件，发现端口名称错误。作者详细分析了错误原因，并提供了两种解决方法：一是直接修改错误的端口名，二是通过Vivado的log窗口定位并修正错误。在仿真文件中，作者实现了一个8位数的最值比较模块，并在后续的256位数比较模块中进行了例化，由于例化时端口名称拼写错误导致仿真失败。修正后的代码能够正常运行。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

[USF-XSim-62] ‘elaborate’ step failed with error(s). Please check the Tcl console output .and

[Vivado 12-4473] Detected error while running simulation. Please correct the issue and retry this operation.

出现的问题如下：
在这里插入图片描述
翻译出来：[USF-XSim-62] 'elaborate’步骤失败，出现错误。请检查Tcl控制台输出或’D:/vivado/fortest/fortest.sim/sim_1/behav/xsim/ elaboration .log’文件以获取更多信息。
[Vivado 12-4473] 运行模拟时检测到错误请纠正此问题并重试此操作。

查找问题的方法

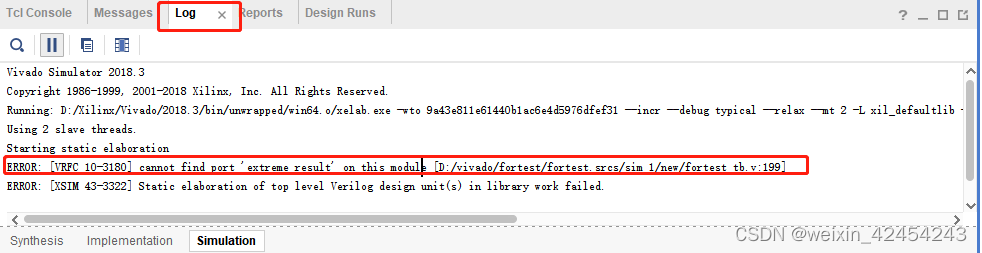

方法一：在Vivado 中的Messages无法看到详细信息，但是在报错的后面，会显示日志的路径，打开D:/vivado/fortest/fortest.sim/sim_1/behav/xsim/ elaboration .log，我们可以看到ERROR: [VRFC 10-3180] cannot find port ‘extreme_result’ on this module ，修改错误
在这里插入图片描述
方法二：在Vivado 中的log窗口直接看到详细信息，找到错误，然后修改。

我的错误是仿真文件中，例化的功能文件端口名错误。

8位的两个数比较大小

module extreme_8bit(
    extreme0,
    extreme1,
    DataSign,
    SubType,
    extreme_Result
    );

input [7:0]          extreme0;//参加最值比较的向量操作数1
input [7:0]          extreme1;//参加最值比较的向量操作数2
input                DataSign;//0：无符号;  1：有符号
input                SubType;//0：寻找最大值max;1：寻找最小值min
output  reg [7:0]   extreme_Result;//最终的结果
reg                 extreme_c_carry;
wire                carry;
wire [7:0]          extreme_sum;
wire [7:0]          temp_extreme0,temp_extreme1;//寻找最值时，无符号最高位相同时，虚拟构建的两个数
reg  [7:0]          add_extreme0,add_extreme1;//进入加法器的进行相减运算的操作数
reg  [7:0]          min,max;
assign temp_extreme0={1'b1,extreme0[6:0]};
assign temp_extreme1={1'b0,extreme1[6:0]};


always @(*)begin
extreme_c_carry = 1'b1;
    if(DataSign==0)begin//0：无符号
    {add_extreme0,add_extreme1} = {temp_extreme0,~temp_extreme1};
        if(SubType==0)begin//0：寻找最大值max，即 无符号向量同宽整数归约最大
            if(extreme0[7]!=extreme1[7]) begin //确定输入的数据最高位不一致
                if(extreme0[7]==1) begin//extreme0>extreme1
                    max <= extreme0;
					extreme_Result <= max;
				end
				else begin //extreme0[7]==0;extreme1[7]==1;extreme0<extreme1
					max <= extreme1;
					extreme_Result <= max;
				end
            end
            else begin//extreme0[7]==extreme1[7]输入的数据最高位相同，去除最高位做差
                if(extreme_sum[7]==1)begin//extreme0>extreme1,相减时，最高位没有发生借位，最高位构建的1任然是1
				    max <= extreme0;
				    extreme_Result <= max;
				end
				else begin//extreme_sum[7]==0,extreme0<extreme1,,相减时，最高位发生了借位，构建的1变为了0
				    max <= extreme1;
				    extreme_Result <= max;
				end
            end
        end
        else begin//SubType==1,1：寻找最小值min，即 有无符号向量同宽整数归约最小
            if(extreme0[7]!=extreme1[7]) begin //确定输入的数据最高位不一致
                if(extreme0[7]==1) begin//extreme0>extreme1
					min <= extreme1;
					extreme_Result <= min;
				end
				else begin //extreme0[7]==0;extreme1[7]==1;extreme0<extreme1
                    min <= extreme0;
					extreme_Result <= min;
				end
            end
            else begin//extreme0[7]==extreme1[7]输入的数据最高位相同，去除最高位做差
                if(extreme_sum[7]==1)begin//extreme0>extreme1,相减时，最高位没有发生借位，最高位构建的1任然是1
				    min <= extreme1;
					extreme_Result <= min;
				end
				else begin//extreme_sum[7]==0,extreme0<extreme1,,相减时，最高位发生了借位，构建的1变为了0
				    min <= extreme0;
					extreme_Result <= min;
				end
            end
        end
    end

    else begin//DataSign==1,1：有符号
    {add_extreme0,add_extreme1} = {extreme0,~extreme1};
        if(SubType==0)begin//0：寻找最大值max，即 有符号向量同宽整数归约最大
            if(extreme0[7]!=extreme1[7])begin//异号的两个数,最高位不一致情况下判断谁为整数最大
                if(extreme0[7]==1) begin//extreme0是负数
					max <= extreme1;
					extreme_Result <= max;
				end
				else begin //extreme1是负数
					max <= extreme0;
					extreme_Result <= max;
				end
            end
            else begin//同号(同正或者同负)的两个数，最高位一致情况下判断谁为整数最大
                if(extreme_sum[7]==1)begin//extreme0<extreme1,相减结果为负
				    max <= extreme1;
				    extreme_Result <= max;
				end
				else begin//extreme_sum[7]==0,extreme0>extreme1,相减结果为正
				    max <= extreme0;
				    extreme_Result <= max;
				end
            end
        end
        else begin//SubType==1,1：寻找最小值min，即 有符号向量同宽整数归约最小
            if(extreme0[7]!=extreme1[7])begin//异号的两个数,最高位不一致情况下判断谁为整数最小
                if(extreme0[7]==1) begin//extreme0是负数
					min <= extreme0;
					extreme_Result <= min;
				end
				else begin //extreme1是负数
					min <= extreme1;
					extreme_Result <= min;
				end
            end
            else begin//同号(同正或者同负)的两个数，最高位一致情况下判断谁为整数最小
                if(extreme_sum[7]==1)begin//extreme0<extreme1,相减结果为负
				    min <= extreme0;
				    extreme_Result <= min;
				end
				else begin//extreme_sum[7]==0,extreme0>extreme1,相减结果为正
				    min <= extreme0;
				    extreme_Result <= min;
				end
            end
        end
    end
end

RISCV_8BIT_REDADD extreme(
    .o_sum(extreme_sum),
    .o_cout(carry),
    .i_a(add_extreme0),
    .i_b(add_extreme1),
    .i_cin(extreme_c_carry)
);

endmodule

多位宽划分成8位的数比较大小

module extreme_8bit_256(
    extreme0,
    extreme1,
    DataSign,
    SubType,
    extreme_temp,
    extreme_result256
    );
parameter M = 16; //VLEN = 256 ;
parameter N = 8; //SEW = 8 ;

input    [M-1:0]            extreme0;//参加最值比较的向量操作数1
input    [M-1:0]            extreme1;//参加最值比较的向量操作数2
input    [1:0]              DataSign;//x0：无符号;  x1：有符号
input    [2:0]              SubType;//0：寻找最大值max;1：寻找最小值min
output   [M-1:0]            extreme_temp;
output   [N-1:0]            extreme_result256;//最终的结果

extreme_8bit extreme_8bit_inst0(
    .extreme0(extreme0[N-1:0]),
    .extreme1(extreme1[N-1:0]),
    .DataSign(DataSign[0]),
    .SubType(DataSign[0]),
    .extreme_Result(extreme_temp[N-1:0])
    );

    genvar i;
    generate
    for(i = 0;i < 1;i = i + 1)begin
    extreme_8bit extreme_8bit_inst(
    .extreme0(extreme_temp[i*N+N-1:i*N]),
    .extreme1(extreme1[(i+1)*N+N-1:(i+1)*N]),
    .DataSign(DataSign[0]),
    .SubType(SubType[0]),
    .extreme_Result(extreme_temp[(i+1)*N+N-1:(i+1)*N])
    );

    assign extreme_result256[N-1:0] = extreme_temp[M-1:M-N];
    end

endgenerate

endmodule

仿真文件(之前文件报错，是因为例化extreme_8bit_256模块的时候，端口extreme_result256错误写成extreme_result，所有显示没有找到端口extreme_result)

module fortest_tb(    );
parameter M = 16; //VLEN = 256 ;
parameter N = 8; //SEW = 8 ;

    reg    [M-1:0]         extreme0;
    reg    [M-1:0]         extreme1;
    reg    [1:0]           DataSign;//0：无符号;  1：有符号
    reg    [2:0]           SubType;//0：寻找最大值max;1：寻找最小值min
    wire   [M-1:0]         extreme_temp;
    wire   [N-1:0]         extreme_result;

    extreme_8bit_256 extreme_8bit_256_inst(
    .extreme0(extreme0),
    .extreme1(extreme1),
    .DataSign(DataSign),
    .SubType(SubType),
    .extreme_temp(extreme_temp),
    .extreme_result256(extreme_result)
    );

   initial  begin//DataSign;//x0：无符号;  x1：有符号  SubType;//xx0：max;  xx1：min
   extreme0 = 16'b0;
   extreme1 = 16'b0;
   DataSign = 2'b00;
   SubType = 3'b000;
   #100
   SubType = 3'b000;
   extreme0 =  16'b1010_0001_0001_0111;
   extreme1 =  16'b0100_0111_1010_0001;
   #100
   SubType = 3'b001;
   extreme0 =  16'b1010_0001_0001_0111;
   extreme1 =  16'b0100_0111_1010_0001;
   #100
   DataSign = 2'b01;
   SubType = 3'b000;
   extreme0 =  16'b1010_0001_0001_0111;
   extreme1 =  16'b0100_0111_1010_0001;
   #100
   SubType = 3'b001;
   extreme0 =  16'b1010_0001_0001_0111;
   extreme1 =  16'b0100_0111_1010_0001;
   end
endmodule
