1、OpenStack 介绍

OpenStack是一个由美国国家航空航天局（National Aeronautics and Space Administration，NASA）和Rackspace合作研究并发起的，以Apache许可证授权的自由软件和开放源代码项目，OpenStack是一个开源的云计算管理平台项目，由几个主要的组件组合起来完成具体工作。OpenStack支持几乎所有类型的云环境，项目目标是提供实施简单、可大规模扩展、丰富、标准统一的云计算管理平台。OpenStack通过各种互补的服务提供了基础设施即服务（Infrastructure as a Service，IaaS）的解决方案，每个服务提供API以进行集成，当然除了Iaas解决方案，还有主流的平台即服务（Platform-as-a-Service，PaaS）和软件即服务（Software-as-a-Service，SaaS），三者区别如图所示：
在这里插入图片描述

2、Kubernetes 介绍

2.1 概念

Kubernetes（k8s）是自动化容器操作的开源平台，这些操作包括部署，调度和节点集群间扩展。可以将Docker看成Kubernetes内部使用的低级别组件。Kubernetes不仅支持Docker，还支持其他的容器技术Rocket、KVM软件服务，使用Kubernetes可以实现如下功能：

自动化容器的部署和复制；
随时扩展或收缩容器规模；
将容器组织成组，并且提供容器间的负载均衡；
很容易地升级应用程序容器的新版本；
提供容器弹性，如果容器失效就替换它等。

2.2 Kubernetes平台组件概念

Kubernetes集群中主要存在两种类型的节点：Master、Minion节点，Master节点主要是用于管理整个集群所有的Minion节点，对整个集群的资源进行调度、控制，提供统一入口API，所有对集群的操作指令均要通过API接口授权方可。Minion节点为运行 Docker容器的节点，负责和节点上运行的 Docker 进行交互，并且提供了代理功能。

Master主控节点服务：

Apiserver：用户和 kubernetes 集群交互的入口，封装了核心对象的增删改查操作，提供了 RESTFul 风格的 API 接口，通过etcd来实现持久化并维护对象的一致性。Apiserver服务非常重要，出现异常，所有的操作均无法执行。
Scheduler：负责集群资源的调度和管理，例如当有 pod 异常退出需要重新分配机器时，scheduler 通过一定的调度算法从而找到最合适的节点，将新的任务分配到其他节点上。
Controller-manager：集群内部的管理控制中心，负责集群内的Node、Pod副本、服务端点（Endpoint）、命名空间（Namespace）、服务账号（ServiceAccount）、资源定额（ResourceQuota）的管理，当某个Node意外宕机时，Controller Manager会及时发现并执行自动化修复流程，确保集群始终处于预期的工作状态。

Minion计算节点服务：

Kubelet：主要是用于和节点上Docker引擎服务做交互、控制，调用Docker引擎服务：创建、删除、部署、更新、启动Docker容器，还可以监控每个容器的资源（CPU、MEM、DISK）使用情况。
Proxy：负责为 pod 提供代理功能，会定期从 etcd 获取 service 信息。对外提供统一的访问入口，并根据 service 信息通过修改 iptables 来实现流量转发（最初的版本是直接通过程序提供转发功能，效率较低。），将流量转发到要访问的 pod 所在的节点上去。

其他服务：
Etcd：etcd 是一个分布式一致性k-v存储系统数据库，可用于服务注册发现与共享配置数据库，用来存储kubernetes的信息（容器的IP、节点IP、分组、业务组、负载均衡配置等）。
Flannel：Flannel是CoreOS 团队针对 Kubernetes 设计的一个覆盖网络（Overlay Network）工具，Flannel 目的就是为集群中的所有节点重新规划 IP 地址的使用规则，从而使得不同节点上的容器能够获得同属一个内网且不重复的 IP 地址，并让属于不同节点上的容器能够直接通过内网 IP 通信，让使用人员无需关注网络，轻松实现云计算平台内部通信。

3、Kubernetes平台工作原理

Kubernetes集群是一组节点，这些节点可以是物理服务器或者虚拟机，在其上安装Kubernetes平台。下图为了强调核心概念有所简化：
在这里插入图片描述

4、部署

准备三台机器
master 10.0.0.147
etcd 10.0.0.149
minion 10.0.0.150

4.1 Etcd 部署

[root@localhost ~]# yum install -y etcd
[root@localhost ~]# vim /etc/etcd/etcd.conf

# ETCD数据目录
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
# ETCD监听的数据端口2379
ETCD_LISTEN_CLIENT_URLS="http://127.0.0.1:2379,http://10.0.0.149:2379"
# NAME节点名称
ETCD_NAME="default"
# ETCD集群之间数据共享，对外宣告的URL+2379端口
ETCD_ADVERTISE_CLIENT_URLS="http://127.0.0.1:2379,http://10.0.0.149:2379"

[root@localhost ~]# systemctl start etcd

4.2 Master 部署

[root@localhost ~]# yum install -y kubernetes-master flannel
[root@localhost ~]# cd /etc/kubernetes/
[root@localhost kubernetes]# ll
总用量 16
-rw-r--r-- 1 root root 931 4月  22 20:56 apiserver
-rw-r--r-- 1 root root 656 4月  22 20:57 config
-rw-r--r-- 1 root root 189 7月   3 2017 controller-manager
-rw-r--r-- 1 root root 111 7月   3 2017 scheduler

Apiserver ：用户和整个K8S集群交互操作的统一入口，所有的操作、配置、资源申请都需经过Apiserver接口；
config ： K8S Master主配置文件，指定Master Apiserver的IP+端口；
Controller-manager ：K8S副本控制配置文件，用于控制后期容器资源副本数，时刻保障副本的正常运行；
Scheduler ：K8S节点资源调度配置文件，用于调度和计算节点的可用资源，将资源申请需求进行调度和分配。

[root@localhost kubernetes]# vim apiserver

# Apiserver监听地址
KUBE_API_ADDRESS="--insecure-bind-address=0.0.0.0"
# Apiserver监听端口
KUBE_API_PORT="--port=8080"
#连接ETCD配置数据库
KUBE_ETCD_SERVERS="--etcd-servers=http://10.0.0.149:2379"
# 指定Service Cluster VIP地址网段
KUBE_SERVICE_ADDRESSES="--service-cluster-ip-range=10.254.0.0/16"
# 设置K8S管理控制功能，去除默认的ServiceAccount认证模块
KUBE_ADMISSION_CONTROL="--admission-control=NamespaceLifecycle,NamespaceExists,LimitRanger,SecurityContextDeny,ResourceQuota"
# K8S API额外参数设置
KUBE_API_ARGS=""

[root@localhost kubernetes]# vim config

# 开启K8S日志功能，/var/log/message
KUBE_LOGTOSTDERR="--logtostderr=true"
# K8S日志记录模式Debug，0表示debug
KUBE_LOG_LEVEL="--v=0"
# 是否开启超级特权模式，false表示未开启
KUBE_ALLOW_PRIV="--allow-privileged=false"
# 指定K8S Master的Apiserver的IP+8080端口
KUBE_MASTER="--master=http://10.0.0.147:8080"

启动服务

[root@localhost kubernetes]# systemctl start kube-apiserver
[root@localhost kubernetes]# systemctl start kube-controller-manager
[root@localhost kubernetes]# systemctl start kube-scheduler
[root@localhost kubernetes]# ps -ef|grep kube
kube      9196     1  2 16:40 ?        00:00:06 /usr/bin/kube-apiserver --logtostderr=true --v=0 --etcd-servers=http://10.0.0.149:2379 --insecure-bind-address=0.0.0.0 --allow-privileged=false --service-cluster-ip-range=10.254.0.0/16 --admission-control=NamespaceLifecycle,NamespaceExists,LimitRanger,SecurityContextDeny,ResourceQuota
kube      9221     1  3 16:40 ?        00:00:05 /usr/bin/kube-controller-manager --logtostderr=true --v=0 --master=http://10.0.0.147:8080
kube      9270     1  0 16:40 ?        00:00:01 /usr/bin/kube-scheduler --logtostderr=true --v=0 --master=http://10.0.0.147:8080
root      9415  6551  0 16:43 pts/0    00:00:00 grep --color=auto kube

4.3 Minion 部署

[root@localhost ~]# yum install -y kubernetes-node docker flannel *rhsm*
[root@localhost ~]# cd /etc/kubernetes/
[root@localhost kubernetes]# ll
总用量 12
-rw-r--r-- 1 root root 656 4月  22 21:24 config
-rw-r--r-- 1 root root 615 4月  22 21:32 kubelet
-rw-r--r-- 1 root root 103 7月   3 2017 proxy

Config ：K8S Node主配置文件，主要是指定Apiserver的IP和端口，自身的日志开启、日志级别设置；
Kubelet ：Kubelet用于跟本地的Docker引擎服务通信的，负责连接、管理、控制Docker，给Docker引擎发送任务，管理Docker容器（启动、停止、删除、重启等）；
Proxy ：Proxy是用于实现K8S代理转发容器端口，可以实现Forward或者NAT地址转换，用于后期Service服务访问、感知的。

[root@localhost kubernetes]# vim config

# 开启K8S日志功能，/var/log/message
KUBE_LOGTOSTDERR="--logtostderr=true"

# K8S日志记录模式Debug，0表示debug
KUBE_LOG_LEVEL="--v=0"

# 是否开启超级特权模式，false表示未开启
KUBE_ALLOW_PRIV="--allow-privileged=false"

# 指定K8S Master的Apiserver的IP+8080端口
KUBE_MASTER="--master=http://10.0.0.147:8080"

[root@localhost kubernetes]# vim kubelet

# kubelet监听地址
KUBELET_ADDRESS="--address=0.0.0.0"

# The port for the info server to serve on
# KUBELET_PORT="--port=10250"

# Kubelet监听主机
KUBELET_HOSTNAME="--hostname-override=10.0.0.150"

# 指定Apiserver的IP和8080端口
KUBELET_API_SERVER="--api-servers=http://10.0.0.147:8080"

# 指定K8S POD基础镜像名称
KUBELET_POD_INFRA_CONTAINER="--pod-infra-container-image=registry.access.redhat.com/rhel7/pod-infrastructure:latest"

# 指定kubelet的额外参数
KUBELET_ARGS=""

启动

[root@localhost kubernetes]# systemctl start kubelet
[root@localhost kubernetes]# systemctl start kube-proxy
[root@localhost kubernetes]# ps -ef|grep kube
root      7187     1 10 17:00 ?        00:00:03 /usr/bin/kubelet --logtostderr=true --v=0 --api-servers=http://10.0.0.147:8080 --address=0.0.0.0 --hostname-override=10.0.0.150 --allow-privileged=false --pod-infra-container-image=registry.access.redhat.com/rhel7/pod-infrastructure:latest
root      7275     1  5 17:00 ?        00:00:00 /usr/bin/kube-proxy --logtostderr=true --v=0 --master=http://10.0.0.147:8080
root      7437  6666  0 17:00 pts/0    00:00:00 grep --color=auto kube

Master 端获取 Nodes

[root@localhost kubernetes]# kubectl get nodes
NAME         STATUS    AGE
10.0.0.150   Ready     2m

# 删除节点命令，重启Minion端kubelet、kube-proxy即可重新注册进来
[root@localhost kubernetes]# kubectl delete nodes/10.0.0.150
node "10.0.0.150" deleted
[root@localhost kubernetes]# kubectl get nodes
No resources found.

4.4 Falanel 部署

Flannel目的就是为集群中的所有节点重新规划 IP 地址的使用规则，从而使得不同节点上的容器能够获得同属一个内网且不重复的 IP 地址，并让属于不同节点上的容器能够直接通过内网 IP 通信。

Master 端和 Minion 端分别修改配置

[root@localhost ~]# vim /etc/sysconfig/flanneld

# 指定ETCD配置数据库的IP和2379端口
FLANNEL_ETCD_ENDPOINTS="http://10.0.0.149:2379"
# 指定ETCD配置数据库的KEY，需要提前创建K-V
FLANNEL_ETCD_PREFIX="/atomic.io/network"
# Flannel额外参数配置；
# FLANNEL_OPTIONS=""

ETCD 机器创建Flannel网络所需的K-V键值对

# 创建K-V键值对
[root@localhost ~]# etcdctl mk /atomic.io/network/config '{"Network":"172.17.0.0/16"}'
# 查看ETCD键树
[root@localhost ~]# etcdctl ls /atomic.io
/atomic.io/network
[root@localhost ~]# etcdctl ls /atomic.io/network
/atomic.io/network/config
/atomic.io/network/subnets
# 获取KEY值
[root@localhost ~]# etcdctl get /atomic.io/network/config
{"Network":"172.17.0.0/16"}

Master端启动 Flannel，注意要先启动Flannel再启动docker

[root@localhost kubernetes]# systemctl start flanneld
[root@localhost kubernetes]# systemctl start docker
[root@localhost kubernetes]# ps -ef|grep docker
root      7045     1  0 17:00 ?        00:00:01 /usr/bin/dockerd-current --add-runtime docker-runc=/usr/libexec/docker/docker-runc-current --default-runtime=docker-runc --exec-opt native.cgroupdriver=systemd --userland-proxy-path=/usr/libexec/docker/docker-proxy-current --init-path=/usr/libexec/docker/docker-init-current --seccomp-profile=/etc/docker/seccomp.json --selinux-enabled --log-driver=journald --signature-verification=false --storage-driver overlay2
root      7050  7045  0 17:00 ?        00:00:00 /usr/bin/docker-containerd-current -l unix:///var/run/docker/libcontainerd/docker-containerd.sock --metrics-interval=0 --start-timeout 2m --state-dir /var/run/docker/libcontainerd/containerd --shim docker-containerd-shim --runtime docker-runc --runtime-args --systemd-cgroup=true
root      8661  6666  0 17:02 pts/0    00:00:00 grep --color=auto docker
[root@localhost ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.0.0.159  netmask 255.255.255.0  broadcast 10.0.0.255
        inet6 fe80::20ff:bdcd:8409:96e9  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:b7:36:91  txqueuelen 1000  (Ethernet)
        RX packets 53149  bytes 25071997 (23.9 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 54081  bytes 18745700 (17.8 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

flannel0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>  mtu 1472
        inet 172.17.19.0  netmask 255.255.0.0  destination 172.17.19.0
        inet6 fe80::4ab7:5719:dd15:84f9  prefixlen 64  scopeid 0x20<link>
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 500  (UNSPEC)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 1  bytes 48 (48.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 53265  bytes 14838421 (14.1 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 53265  bytes 14838421 (14.1 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

Monion 端启动 Flannel

[root@localhost kubernetes]# ifconfig
docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 172.17.1.1  netmask 255.255.255.0  broadcast 0.0.0.0
        ether 02:42:22:bc:7c:3c  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.0.0.150  netmask 255.255.255.0  broadcast 10.0.0.255
        inet6 fe80::996:6962:aea5:f905  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:68:03:e2  txqueuelen 1000  (Ethernet)
        RX packets 5503  bytes 2317673 (2.2 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 4861  bytes 1116650 (1.0 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

flannel0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>  mtu 1472
        inet 172.17.1.0  netmask 255.255.0.0  destination 172.17.1.0
        inet6 fe80::1dab:3824:50cb:5f46  prefixlen 64  scopeid 0x20<link>
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 500  (UNSPEC)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 3  bytes 144 (144.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 82  bytes 6818 (6.6 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 82  bytes 6818 (6.6 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

Master端和 Minion端可以相互PING通

[root@localhost kubernetes]# ping 172.17.19.0
PING 172.17.19.0 (172.17.19.0) 56(84) bytes of data.
64 bytes from 172.17.19.0: icmp_seq=1 ttl=62 time=1.60 ms
64 bytes from 172.17.19.0: icmp_seq=2 ttl=62 time=1.82 ms

[root@localhost ~]# ping 172.17.1.1
PING 172.17.1.1 (172.17.1.1) 56(84) bytes of data.
64 bytes from 172.17.1.1: icmp_seq=1 ttl=62 time=0.908 ms
64 bytes from 172.17.1.1: icmp_seq=2 ttl=62 time=0.830 ms

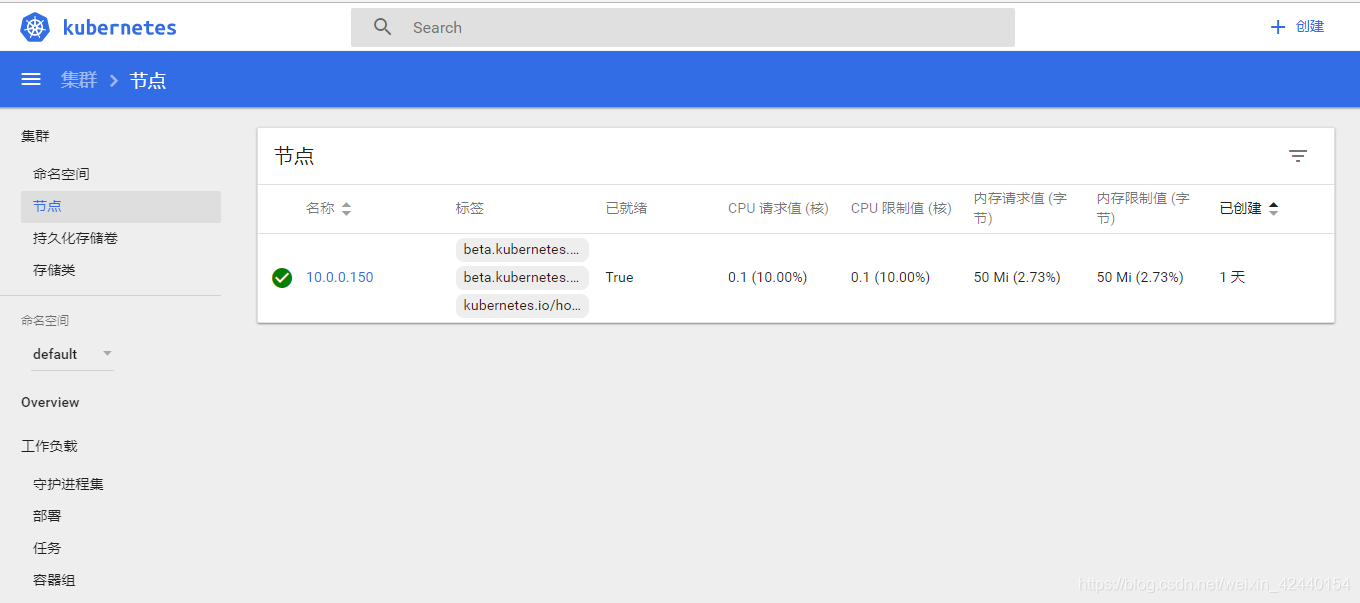

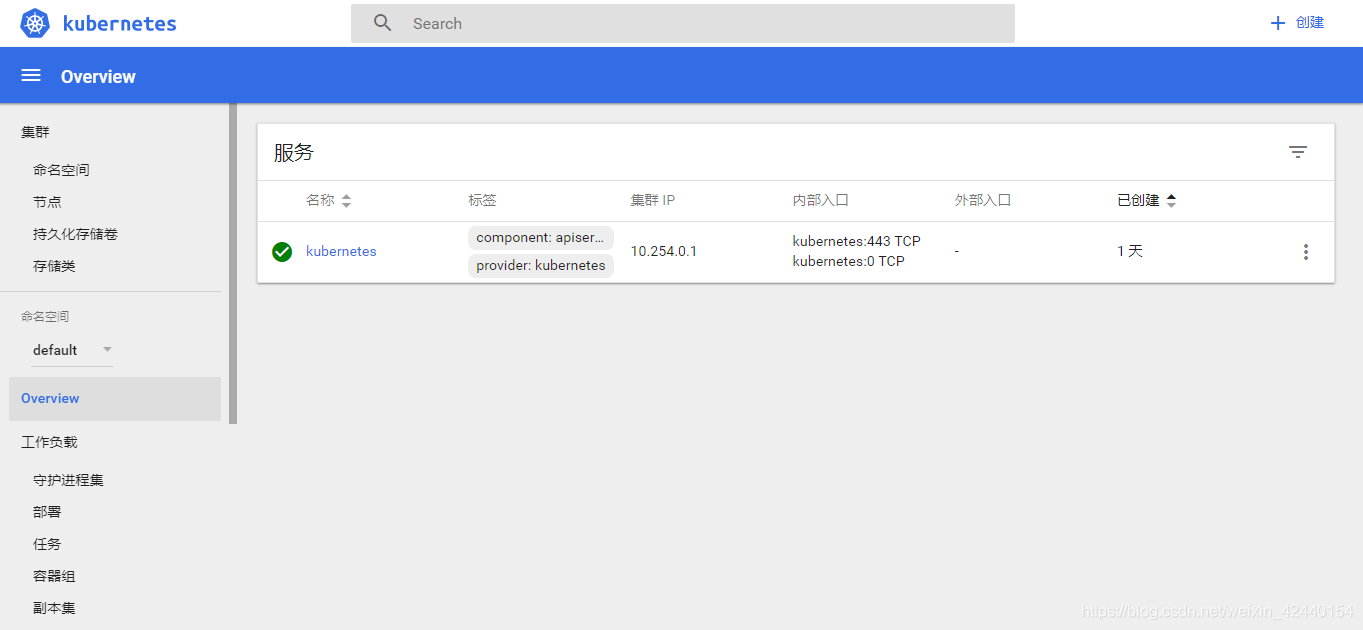

5、Dashborad UI 界面

K8S默认集群是通过命令行操作的，命令行操作不便于日常的维护和管理，可以引入Dashborad图形界面进行操作、管理。

Minion 端导入镜像

[root@localhost ~]# docker load < pod-infrastructure.tgz
[root@localhost ~]# docker tag $(docker images|grep none|awk '{print $3}') registry.access.redhat.com/rhel7/pod-infrastructure
[root@localhost ~]# docker load < kubernetes-dashboard-amd64.tgz
[root@localhost ~]# docker tag $(docker images|grep none|awk '{print $3}') bestwu/kubernetes-dashboard-amd64:v1.6.3
[root@localhost ~]# docker images
REPOSITORY                                            TAG                 IMAGE ID            CREATED             SIZE
registry.access.redhat.com/rhel7/pod-infrastructure   latest              99965fb98423        2 days ago         209 MB
bestwu/kubernetes-dashboard-amd64                     v1.6.3              9595afede088        2 days ago         139 MB

Master 端创建dashboard-controller.yaml

[root@localhost ~]# touch dashboard-controller.yaml
[root@localhost ~]# vim dashboard-controller.yaml

# 修改apiserver-host 为本机地址即可
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: kubernetes-dashboard
  namespace: kube-system
  labels:
    k8s-app: kubernetes-dashboard
    kubernetes.io/cluster-service: "true"
spec:
  selector:
    matchLabels:
      k8s-app: kubernetes-dashboard
  template:
    metadata:
      labels:
        k8s-app: kubernetes-dashboard
      annotations:
        scheduler.alpha.kubernetes.io/critical-pod: ''
        scheduler.alpha.kubernetes.io/tolerations: '[{"key":"CriticalAddonsOnly", "operator":"Exists"}]'
    spec:
      containers:
      - name: kubernetes-dashboard
        image: bestwu/kubernetes-dashboard-amd64:v1.6.3
        resources:
          # keep request = limit to keep this container in guaranteed class
          limits:
            cpu: 100m
            memory: 50Mi
          requests:
            cpu: 100m
            memory: 50Mi
        ports:
        - containerPort: 9090
        args:
          - --apiserver-host=http://10.0.0.147:8080
        livenessProbe:
          httpGet:
            path: /
            port: 9090
          initialDelaySeconds: 30
          timeoutSeconds: 30

Master 端创建dashboard-service.yaml

[root@localhost ~]# vim dashboard-service.yaml


apiVersion: v1
kind: Service
metadata:
  name: kubernetes-dashboard
  namespace: kube-system
  labels:
    k8s-app: kubernetes-dashboard
    kubernetes.io/cluster-service: "true"
spec:
  selector:
    k8s-app: kubernetes-dashboard
  ports:
  - port: 80
    targetPort: 9090

创建 Dashboard 图形界面

[root@localhost ~]# kubectl create -f dashboard-service.yaml
service "kubernetes-dashboard" created
[root@localhost ~]# kubectl create -f dashboard-controller.yaml
deployment "kubernetes-dashboard" created
[root@localhost ~]# kubectl get --namespace=kube-system pods
NAME                                    READY     STATUS    RESTARTS   AGE
kubernetes-dashboard-3639120983-mbkdn   1/1       Running   0          25s

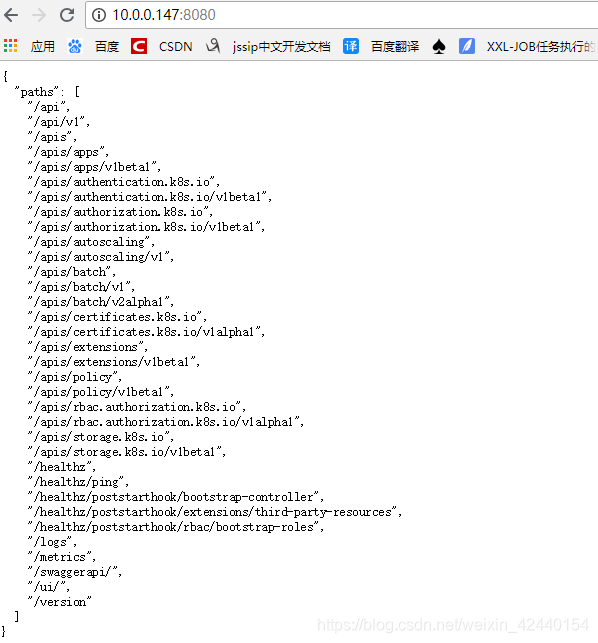

访问
在这里插入图片描述

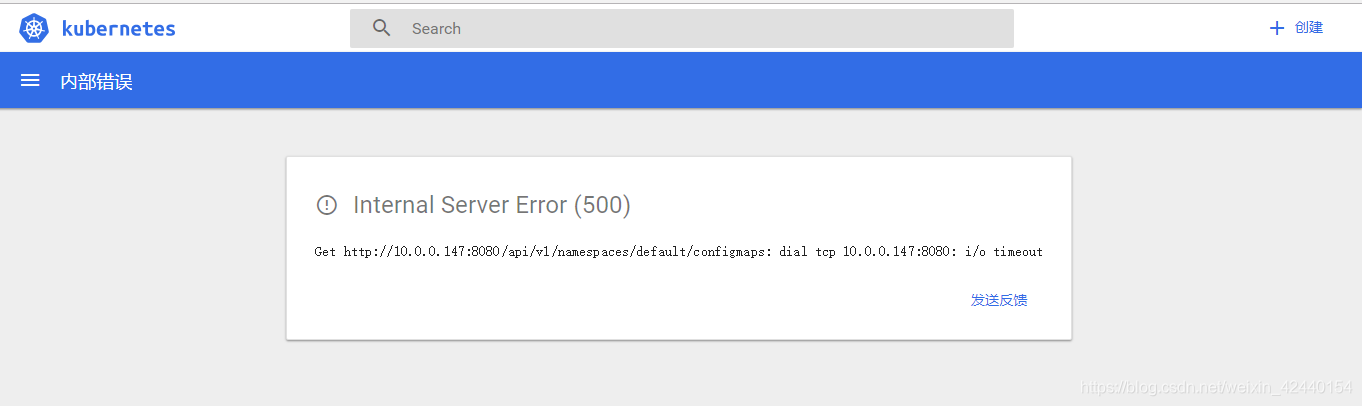

http://10.0.0.147:8080/ui 访问UI界面
