origin横坐标刻度设置_简单实用丨一步步演示Origin如何制作双Y轴图？

日常科研中，我们大部分面临的是x-y轴图，但有时候一个x对应两个y值甚至多个y值，那应该怎么做呢？今天小编就来教教大家。 使用软件版本： Origin Pro 2018 64 bit

使用数据：

出版年	记录	% of 231270
2018	19348	8.366
2017	18217	7.877
2016	17718	7.661
2015	17082	7.386
2014	16171	6.992
2013	15621	6.754
2012	14243	6.159
2011	13096	5.663
2010	12169	5.262
2009	11232	4.857
2008	10381	4.489
2007	9142	3.953
2006	8365	3.617
2005	7481	3.235
2004	7158	3.095
2003	6384	2.76
2002	5997	2.593
2001	5569	2.408
2000	5534	2.393
1999	5302	2.293
1998	5060	2.188

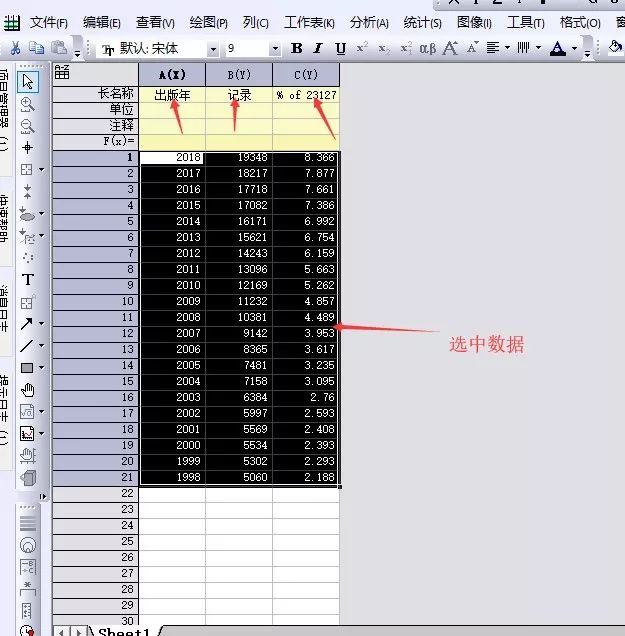

1. 将数据输入进Origin 软件

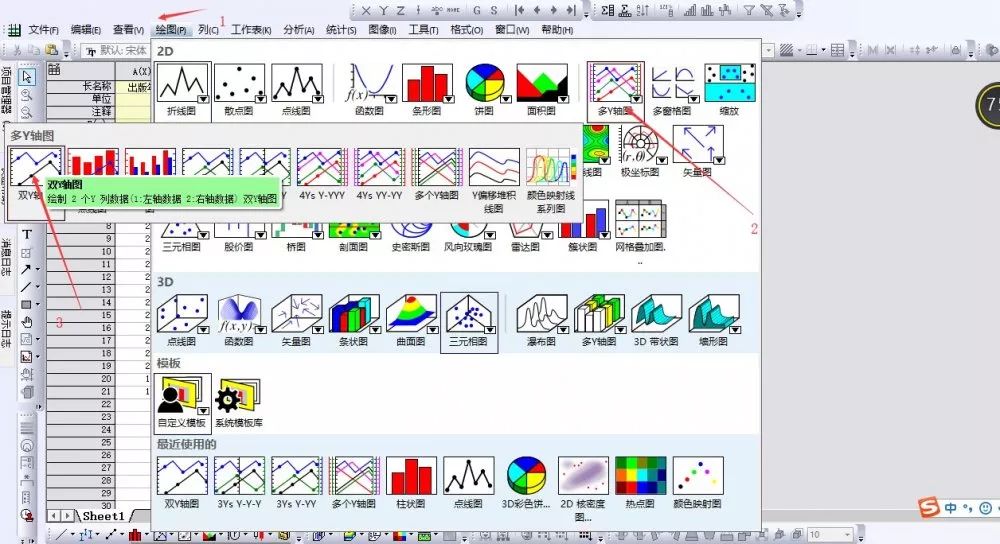

2. 选中数据--菜单栏--绘图--多y轴图--双y轴图

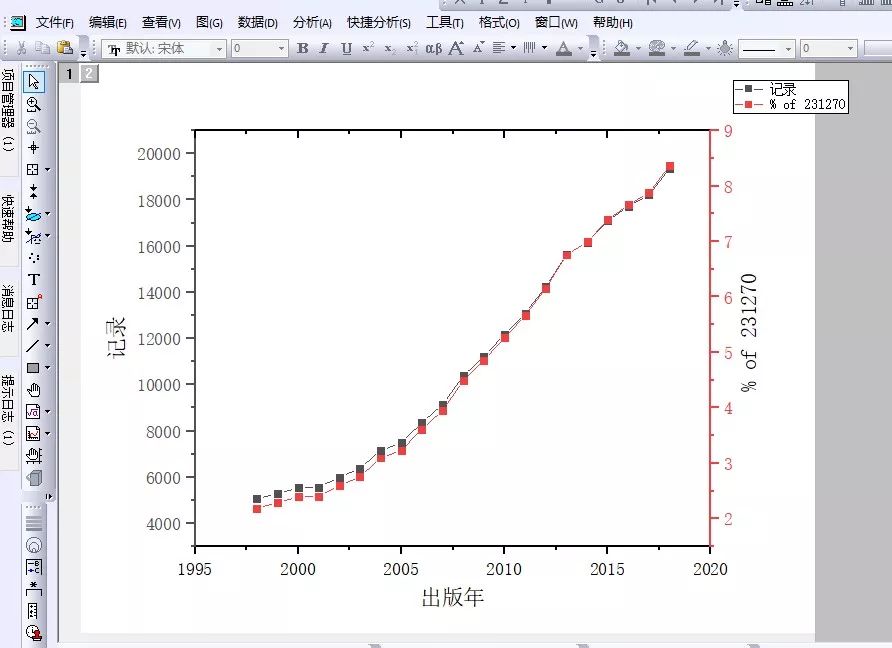

3.最原始的图就生成了

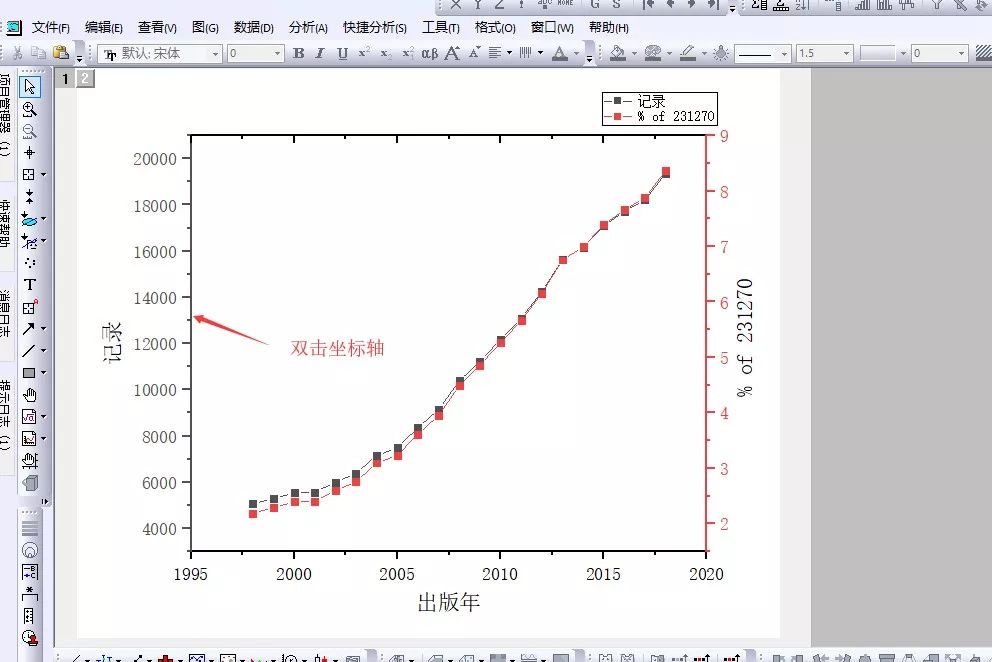

4. 按照一般的绘图规则，我们首先将下、左、右次刻度去掉，上方主、次刻度去掉。

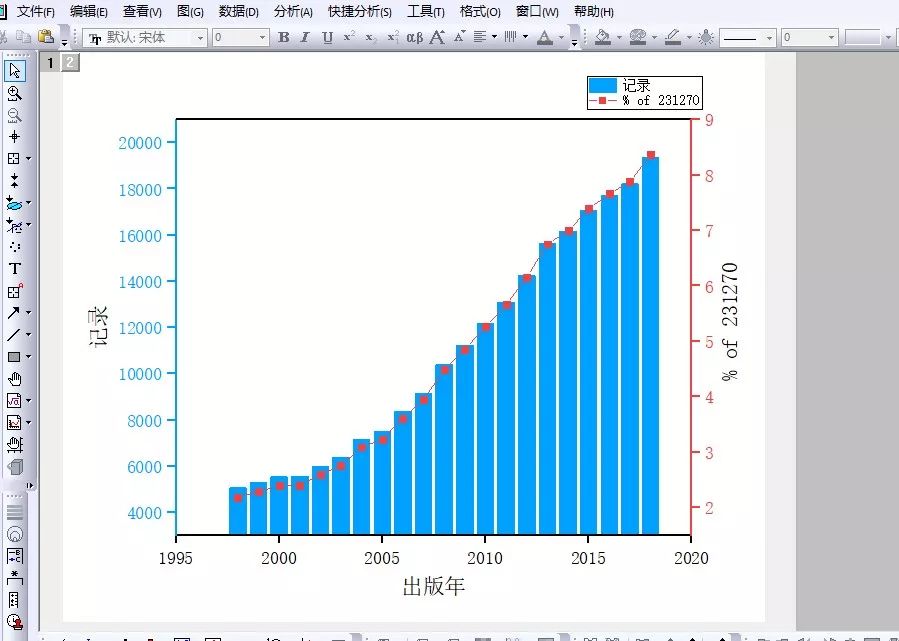

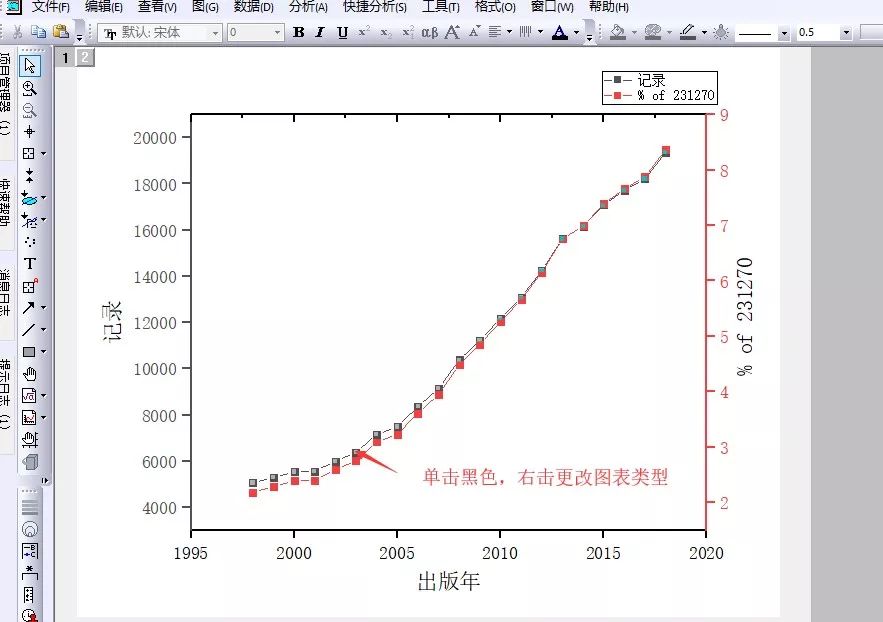

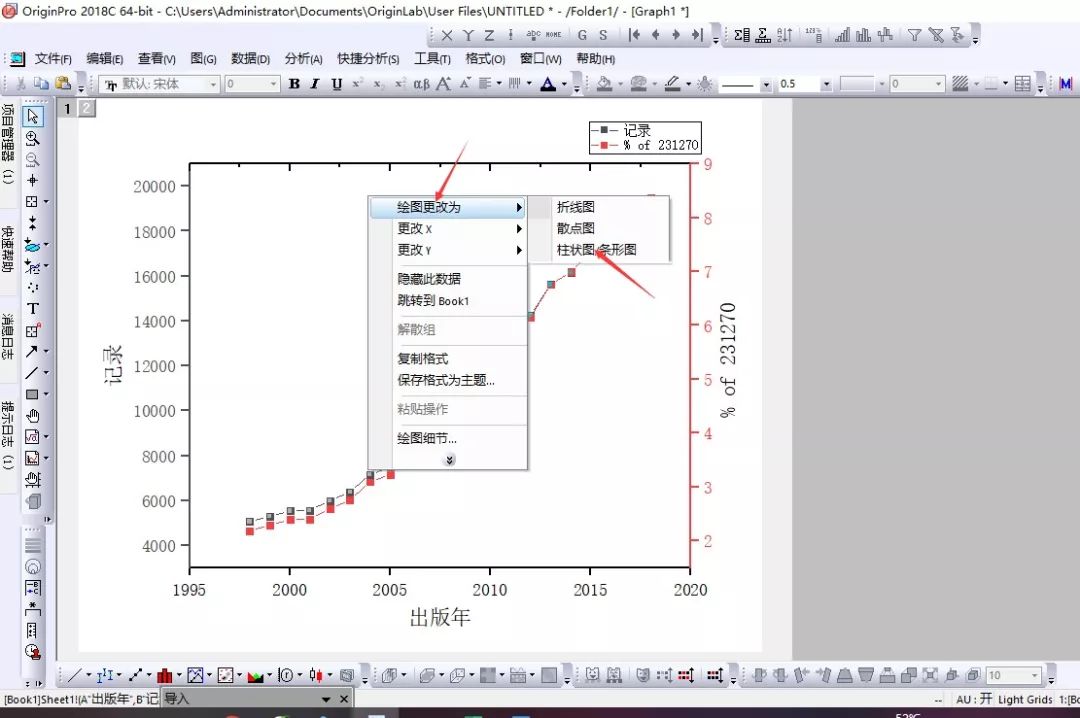

5.  为了让两组数据对比明显我们将出版物数量改为柱状图，出版物比例不变。单击选中黑色方块—更改图标类型—柱状图。

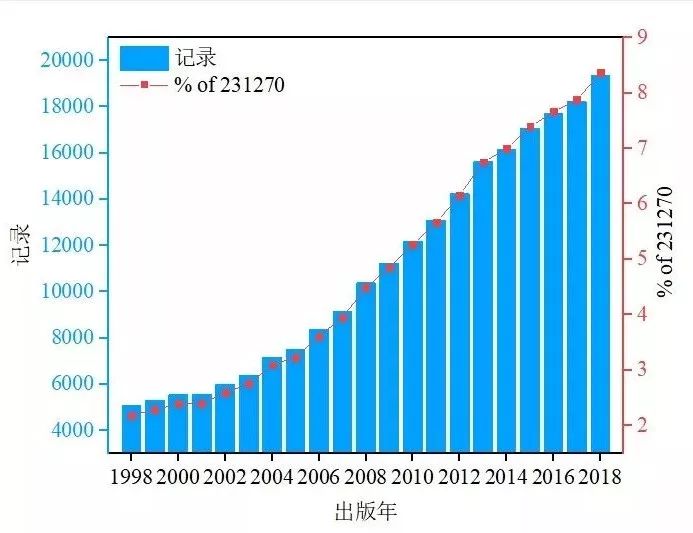

6. 最后，我们将横纵坐标罗马数字字体调整为Time New Romen ,中文为宋体，横坐标设置相应的范围，图就生成了。

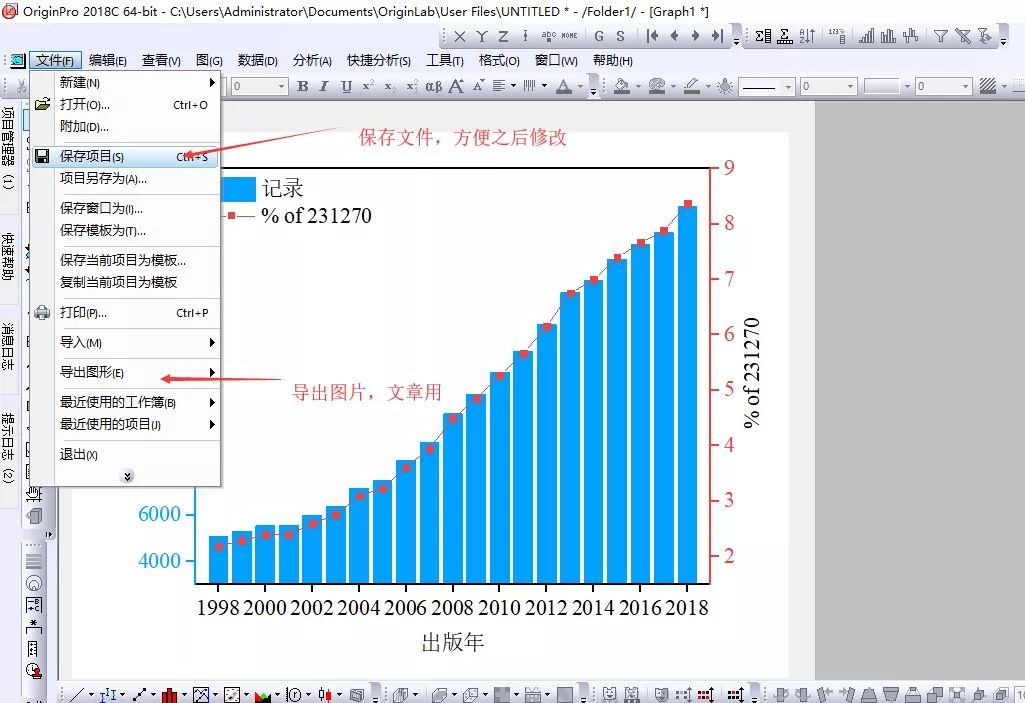

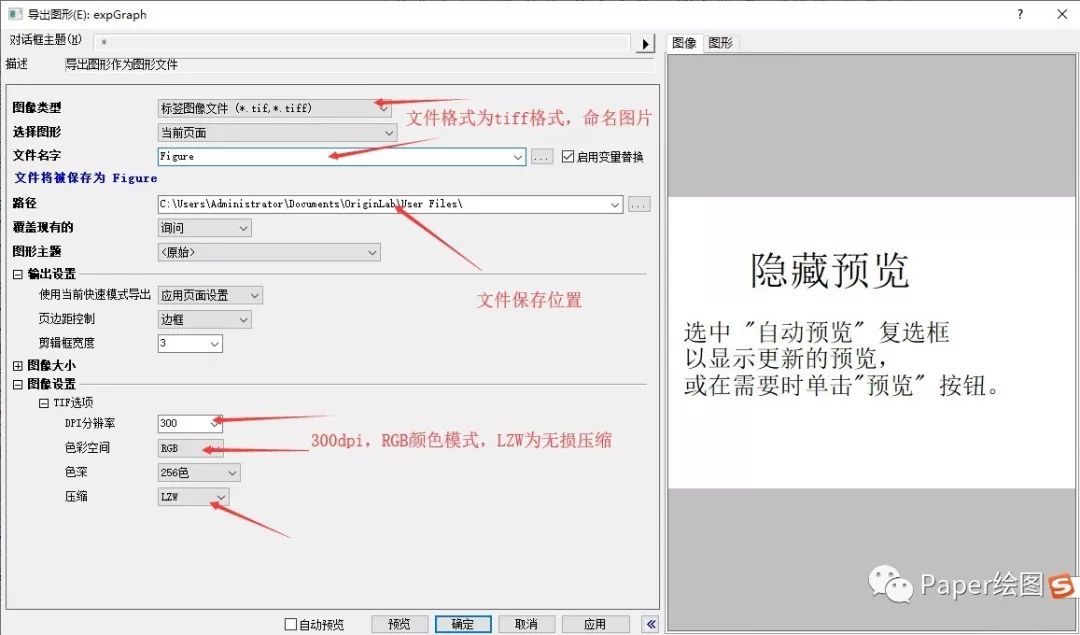

7. 分别导出Origin格式文件方便日后修改，以及图片格式，方便文章用。 8. 导出图片为TIFF格式，300dpi，一般杂志就可以了。 9. 确定就可以了，怎么样，你学会了吗？
