分频法

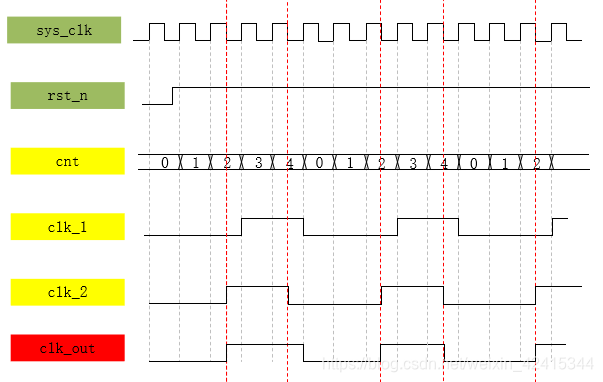

奇分频采用分频法要比偶分频复杂一些，首先采用上升沿采样得到中间变量clk_1，采用下降沿采样得到中间变量clk_2，然后二者进行或运算得到分频时钟clk_out，这里选择组合逻辑（assign语句），输出信号不会延迟一个周期，这样就得到下图所示的clk_out信号。

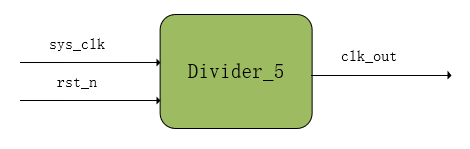

分频法代码如下：

module	divider_5
(
	input		sys_clk		,
	input		rst_n		,

	output		clk_out
);

reg		[2:0]	cnt;
reg				clk_1;
reg				clk_2;

parameter	N = 5;

always@(posedge sys_clk or negedge rst_n)begin
	if(rst_n == 1'b0)
		cnt <= 3'd0;
	else if(cnt == 3'd4)
		cnt <= 3'd0;
	else
		cnt <= cnt + 3'd1;
end

always@(posedge sys_clk or negedge rst_n)begin
	if(rst_n == 1'b0)
		clk_1 <=1'b0;
	else if(cnt == N/2)
		clk_1 <= ~clk_1;
	else if(cnt == N-1)
		clk_1 <= ~clk_1;
	else
		clk_1 <= clk_1;
end

always@(negedge sys_clk or negedge rst_n)begin
	if(rst_n == 1'b0)
		clk_2 <=1'b0;
	else if(cnt == N/2)
		clk_2 <= ~clk_2;
	else if(cnt == N-1)
		clk_2 <= ~clk_2;
	else
		clk_2 <= clk_2;
end

assign	clk_out = (clk_1 | clk_2);


endmodule

仿真文件和偶分频一致，这里不再赘述，可参考笔者以前写的偶分频部分。
仿真结果如下：

###降频法

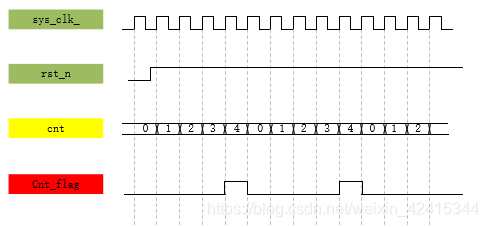

奇分频采用降频的原理和偶分频是一致的，皆是计数值达到N-2（这里N为5）时生成一个脉冲标志信号cnt_flag，然后持续一个周期。如图所示。

代码如下：

module	divider_5
(
	input		sys_clk		,
	input		rst_n		,

//	output		clk_out
	output	reg	cnt_flag
);

reg		[2:0]	cnt;
/* reg				clk_1;
reg				clk_2; */

parameter	N = 3'd5;

always@(posedge sys_clk or negedge rst_n)begin
	if(rst_n == 1'b0)
		cnt <= 3'd0;
	else if(cnt == N-3'd1)
		cnt <= 3'd0;
	else
		cnt <= cnt + 3'd1;
end

 always@(posedge sys_clk or negedge rst_n)begin
	if(rst_n == 1'b0)
		cnt_flag <=1'b0;
	else if(cnt == N-3'd2)
		cnt_flag <= 1'b1;
	else
		cnt_flag <= 1'b0;
end
endmodule

仿真文件和偶分频一致，仿真结果如图：
