b+树和b树的区别

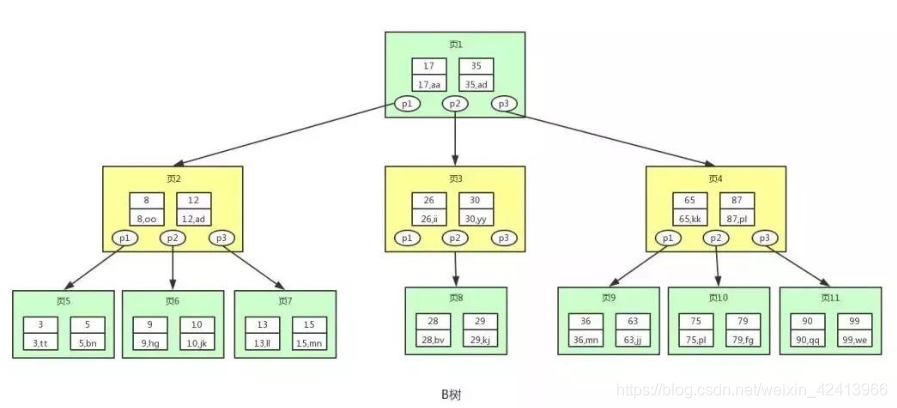

B 树（Balance Tree）即为平衡树的意思，下图即是一棵 B 树：

图中的 p 节点为指向子节点的指针，二叉查找树和平衡二叉树其实也有，因为图的美观性，被省略了。

图中的每个节点称为页，页就是我们上面说的磁盘块，在 MySQL 中数据读取的基本单位都是页，所以我们这里叫做页更符合 MySQL 中索引的底层数据结构。

从上图可以看出，B 树相对于平衡二叉树，每个节点存储了更多的键值（key）和数据（data），并且每个节点拥有更多的子节点，子节点的个数一般称为阶，上述图中的 B 树为 3 阶 B 树，高度也会很低。

基于这个特性，B 树查找数据读取磁盘的次数将会很少，数据的查找效率也会比平衡二叉树高很多。

假如我们要查找 id=28 的用户信息，那么我们在上图 B 树中查找的流程如下：

1.先找到根节点也就是页 1，判断 28 在键值 17 和 35 之间，那么我们根据页 1 中的指针 p2 找到页 3。2.将 28 和页 3 中的键值相比较，28 在 26 和 30 之间，我们根据页 3 中的指针 p2 找到页 8。
3.将 28 和页 8 中的键值相比较，发现有匹配的键值 28，键值 28 对应的用户信息为（28，bv）。

B+ 树

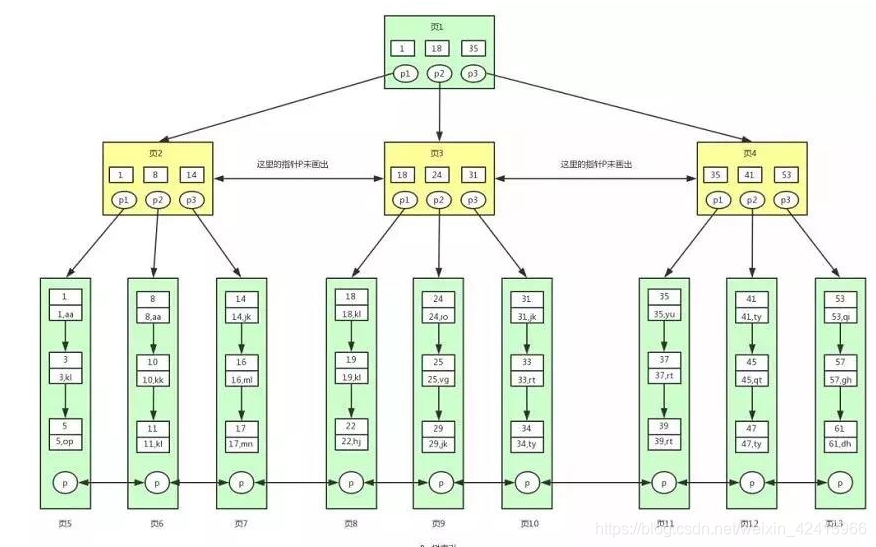

B+ 树是对 B 树的进一步优化。让我们先来看下 B+ 树的结构图：

根据上图我们来看下 B+ 树和 B 树有什么不同：

①B+ 树非叶子节点上是不存储数据的，仅存储键值，而 B 树节点中不仅存储键值，也会存储数据。

之所以这么做是因为在数据库中页的大小是固定的，InnoDB 中页的默认大小是 16KB。

如果不存储数据，那么就会存储更多的键值，相应的树的阶数（节点的子节点树）就会更大，树就会更矮更胖，如此一来我们查找数据进行磁盘的 IO 次数又会再次减少，数据查询的效率也会更快。

另外，B+ 树的阶数是等于键值的数量的，如果我们的 B+ 树一个节点可以存储 1000 个键值，那么 3 层 B+ 树可以存储 1000×1000×1000=10 亿个数据。

一般根节点是常驻内存的，所以一般我们查找 10 亿数据，只需要 2 次磁盘 IO。

②因为 B+ 树索引的所有数据均存储在叶子节点，而且数据是按照顺序排列的。

那么 B+ 树使得范围查找，排序查找，分组查找以及去重查找变得异常简单。而 B 树因为数据分散在各个节点，要实现这一点是很不容易的。

有心的读者可能还发现上图 B+ 树中各个页之间是通过双向链表连接的，叶子节点中的数据是通过单向链表连接的。

其实上面的 B 树我们也可以对各个节点加上链表。这些不是它们之前的区别，是因为在 MySQL 的 InnoDB 存储引擎中，索引就是这样存储的。

也就是说上图中的 B+ 树索引就是 InnoDB 中 B+ 树索引真正的实现方式，准确的说应该是聚集索引（聚集索引和非聚集索引下面会讲到）。

通过上图可以看到，在 InnoDB 中，我们通过数据页之间通过双向链表连接以及叶子节点中数据之间通过单向链表连接的方式可以找到表中所有的数据。

MyISAM 中的 B+ 树索引实现与 InnoDB 中的略有不同。在 MyISAM 中，B+ 树索引的叶子节点并不存储数据，而是存储数据的文件地址。

总结
利用平衡树的优势加快查询的稳定性和速度；
B+树的数据都存储在叶子结点中，分支结点均为索引，查询时只需要扫描叶子节点，常用于数据库索引；

B树其分支结点和叶子节点都存储着数据，查询时需要进行一个遍历，常用于文件索引；

B树和B+树区别：
关键字数量不同：B+树分支结点M个关键字，叶子节点也有M个；B树分支结点则存在 k-1 个关键码
数据存储位置不同：B+树数据存储在叶子结点上；B树存储在每个结点上；
查询不同：B+树是从根节点到叶子节点的路径；B树是只需要找到数据就可以
分支节点存储信息不同：B+树存索引信息；B树存的是数据关键字

小结：
B树：二叉树，每个结点只存储一个关键字，等于则命中，小于走左结点，大于走右结点；

B-树：多路搜索树，每个结点存储M/2到M个关键字，非叶子结点存储指向关键字范围的子结点；所有关键字在整颗树中出现，且只出现一次，非叶子结点可以命中；

B+树：在B-树基础上，为叶子结点增加链表指针，所有关键字都在叶子结点中出现，非叶子结点作为叶子结点的索引；B+树总是到叶子结点才命中；

B*树： 在B+树基础上，为非叶子结点也增加链表指针，将结点的最低利用率从1/2提高到2/3；
