Linux 添加IPv6策略路由,基于策略的路由通过IPv6配置示例

基于策略的路由为表示和实现转发提供一机制/根据策略的路由数据包定义由网络管理员。基于策略的路由应用到流入数据包并且使用路由映射定义策略。基于在路由映射定义的标准，数据包转发/路由对适当的下一跳。本文为基于策略的路由提供一配置示例通过IPv6。

本文档没有任何特定的要求。

注意：IPv6 PBR的参考的限制关于限制的更多信息。

本文档不限于特定的软件和硬件版本。

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始(默认)配置。如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。

有关文档规则的详细信息，请参阅 Cisco 技术提示规则。

在此配置情形中，基于策略的路由(PBR)在WAN路由器配置，并且策略路由在fa1/0接口应用。根据从网络的配置流量， 6001:66:66:66::6重定向到中间路由器。这通过基于策略的路由达到。此配置示例设置下一跳到2001:10:10:10::2。如果数据流源是6001:66:66:66::6，则流量重定向到然后到达互联网路由器的中间路由器。

注意：有关本文档所用命令的详细信息，请使用命令查找工具(仅限注册用户)。

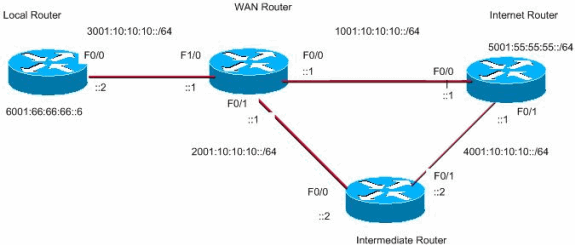

本文档使用以下网络设置：

本文档使用以下配置：

WAN路由器配置

WAN_Router#

!

ipv6 unicast-routing

ipv6 cef

!

interface FastEthernet0/0

no ip address

duplex auto

speed 100

ipv6 address 1001:10:10:10::1/64

ipv6 enable

ipv6 eigrp 55

!

interface FastEthernet0/1

no ip address

duplex auto

speed 100

ipv6 address 2001:10:10:10::1/64

ipv6 enable

ipv6 eigrp 55

!

interface FastEthernet1/0

no ip address

speed 100

full-duplex

ipv6 address 3001:10:10:10::1/64

ipv6 enable

ipv6 eigrp 55

ipv6 policy route-map ipv6

!

ipv6 router eigrp 55

router-id 3.3.3.3

no shutdown

!

route-map ipv6 permit 10

match ipv6 address ALLOW_INTERNAL_NETWORK

set ipv6 next-hop 2001:10:10:10::2

!

ipv6 access-list ALLOW_INTERNAL_NETWORK

permit ipv6 6001:66:66:66::/64 any

!--- Creates IPv6 access-list ALLOW_INTERNAL_NETWORK !--- and permits any ipv6 address in the network 6001:66:66:66::/64

!

中间路由器配置

Intermediate_Router#

!

ip cef

!

ipv6 unicast-routing

ipv6 cef

!

interface FastEthernet0/0

no ip address

duplex auto

speed 100

ipv6 address 2001:10:10:10::2/64

ipv6 enable

ipv6 eigrp 55

!

interface FastEthernet0/1

no ip address

duplex auto

speed 100

ipv6 address 4001:10:10:10::2/64

ipv6 enable

ipv6 eigrp 55

!

ipv6 router eigrp 55

router-id 2.2.2.2

no shutdown

!

互联网路由器配置

Internet_Router#

!

ip cef

!

ipv6 unicast-routing

ipv6 cef

!

!

interface Loopback10

no ip address

ipv6 address 5001:55:55:55::5/64

ipv6 enable

!

interface FastEthernet0/0

no ip address

duplex auto

speed 100

ipv6 address 1001:10:10:10::2/64

ipv6 enable

ipv6 eigrp 55

!

interface FastEthernet0/1

no ip address

duplex auto

speed 100

ipv6 address 4001:10:10:10::1/64

ipv6 enable

ipv6 eigrp 55

!

ipv6 route ::/64 Loopback10

ipv6 router eigrp 55

router-id 1.1.1.1

no shutdown

redistribute connected

!

本地路由器配置

Local_Router#

!

ip cef

!

ipv6 unicast-routing

ipv6 cef

!

!

interface Loopback10

no ip address

ipv6 address 6001:66:66:66::6/64

ipv6 enable

!

interface FastEthernet0/0

no ip address

speed 100

full-duplex

ipv6 address 3001:10:10:10::2/64

ipv6 enable

!

!

ipv6 route ::/64 FastEthernet0/0

!--- Static route is configured in the local router.

!

发出ping命令从Local_Router为了检查基于策略的路由：

Local_Router#ping ipv6 5001:55:55:55::5

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 5001:55:55:55::5, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 8/40/76 ms

启用此debug命令在WAN_Router为了发现基于策略的路由是否作用适当地：

Wan_Router#

当此示例输出显示， IPv4和IPv6 PBR在接口不能共存：

route-map BGP-NLGP-MSP-I2RandE-ALLOW permit 10

description For allowing BGP sessions and setting next hops

match ipv6 address BGP-NLGP-MSP-I2RandE-IPV6-ALLOW

!

route-map BGP-NLGP-MSP-I2RandE-ALLOW permit 20

match ip address BGP-NLGP-MSP-I2RandE-IPV4-ALLOW

!

route-map BGP-NLGP-MSP-I2RandE-ALLOW permit 30

set ip next-hop 192.168.48.41

set ipv6 next-hop 2620:32:0:1000::2

!

为了应用IPv4和IPv6，您在接口必须使用两个不同route-map IPv4和IPv6然后应用他们。此输出示例:提供一示例：

route-map IPv6 permit 10

match ipv6 address BGP-NLGP-MSP-I2RandE-IPV6-ALLOW

set ipv6 next-hop 2620:32:0:1000::2

route-map IPV4 permit 10

match ip address BGP-NLGP-MSP-I2RandE-IPV4-ALLOW

set ip next-hop 192.168.48.41

Router#show run interface e0/0

Building configuration...

Current configuration : 163 bytes

!

interface Ethernet0/0

ip address 10.57.253.109 255.255.255.252

ip policy route-map IPV4

ipv6 address 2001:468:1900:70::1/64

ipv6 policy route-map IPv6

end
