再次分享！临床和考试中常见的几种心电图表现的特点。

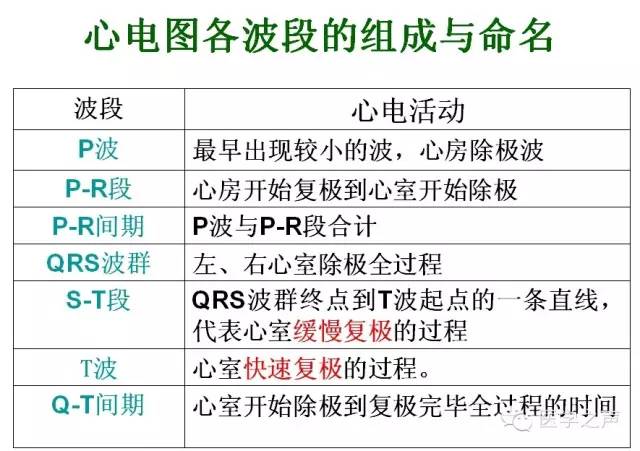

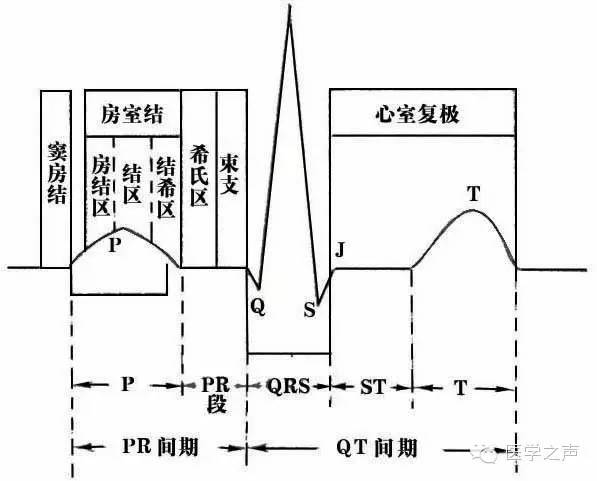

(一)各波形的意义
心电图记录的是心肌细胞除极和复极过程中电位变化。

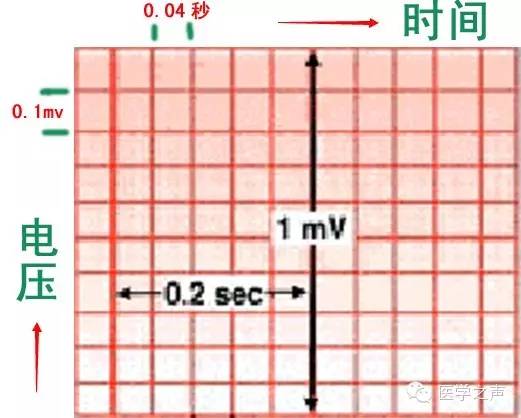

(二)关于心电图纸
附：算心率
心律齐：HR=60/P-P(或R-R)
心律不齐：3s(或6s)内的QRS波群数乘以2 0(或10)，既可算出心室率
搞清楚了上面这些，下面我们就开始正式开始看心电图！
1、正常心电图
1)窦性P波(振幅：＜0.25mv、时限：＜0.12s)
2)P-R间期 0.12-0.20s
3)心率：60-100次/分
这个大家一般扫一眼就可以看出来。
窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。

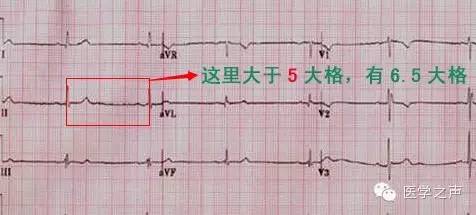

2.窦性心动过缓=大于五格

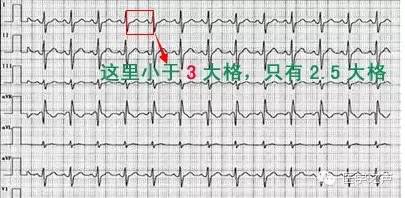

3.窦性心动过速=小于三格
4. 房室传导阻滞
说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：
P波代表老婆，QRS代表老公(记住这个，下面常用到)
一度 — 老公经常性晚归，但还是回来了。
二度I型 — 老公晚上回家越来越晚，有时候太晚就没有回来。
二度II型 — 老公晚上回家时间比较固定了，但是经常不回家了！
三度 — 离婚了，老公老婆就各玩各的啦！

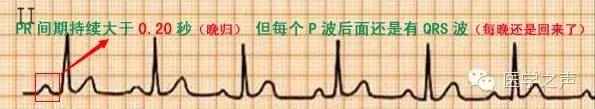

一度房室传导阻滞
老公虽然晚归，但是终究还是回来了！
P-R间期持续>0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。

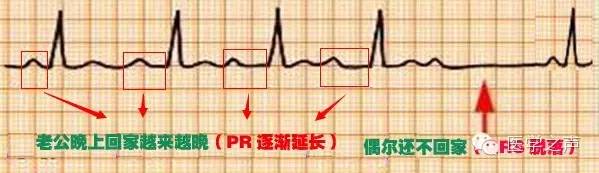

二度I型房室传导阻滞：
老公回家越来越晚，有时候太晚了就不会来了
P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。

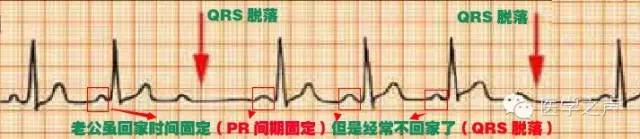

二度II型房室传导阻滞：
老公晚上回家时间固定(PR间期相等)，但是经常不回家了！(QRS波群突然漏搏)；
P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。

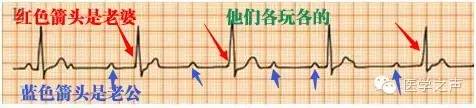

三度房室传导阻滞：
离婚了，老公老婆就各玩各的啦，互不干涉。
正常来说P波后面都有QRS波群。但是三度房室传导阻滞P波与QRS波群无固定的时间关系，P波频率快于QRS频率
5.房早与室早
口诀：房早撇，室早阔

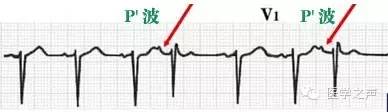

房性期前收缩(房早)
房早撇(异常Ｐ波，即P'波)
两夫妻过的好好的，突然冒出个女小三
提前出现一个变异的P’波，QRS波一般不变形，但间隔改变。
室性期前收缩(室早)
室早阔(QRS波群宽大畸形)
室早就是老婆老公好好的，突然插足个男小三(QRS)
提前出现的宽大、畸形QRS波,QRS间期≥0.12s; 其前无P波，T波与主波方向相反；代偿间隙完全；

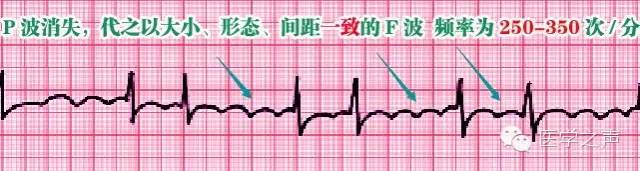

6.心房扑动
①P波消失，代之以大小、形态、间距一致的 f 波
②频率为250-350次/分
③固定比例下传时，心律规则；反之，心律不规则

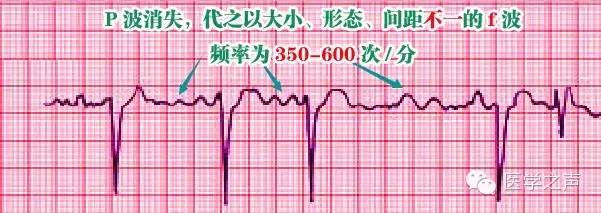

7.房颤
房颤就是老婆(p波)更年期一天到晚发神经老公(QRS)吓的经常不敢回家且没规律
P波消失，代之以大小、形态、间距不一致的f波，频率为350-600次/分，R-R间期绝对不规则，但能分辨出QRS波群。

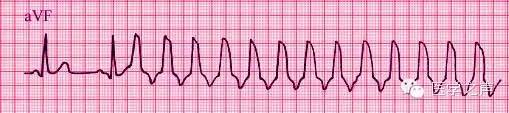

8. 室性心动过速
室速是一群光棍(QRS)在跳舞
连续出现三个或三个以上的宽大畸形的QRS波群，R-R间期略不规则，但频率在150-200次/分。上图的频率大家可以按照文章前面讲的方法计算一下，差不多150次左右。
9. 室扑
P-QRS-T波消失，代之出现连续快速而相对规则的心室扑动波，但频率为200-250次/分。

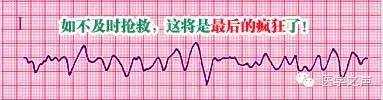

10.室颤
老婆(p波)跑了，老公(QRS)疯了，手舞足蹈，一顿乱跳。
出现大小、形态、距离不等的室颤波，频率250-500次/分；此为最严重的心律失常，若不及时抢救，就马上成一条直线 GAME OVER !

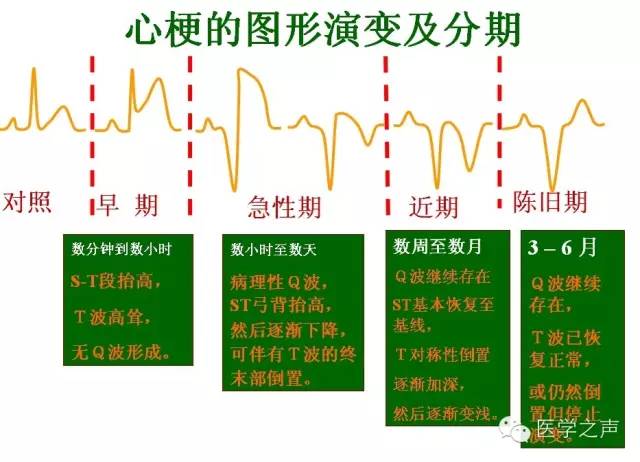

11.心梗
心梗心电图是一个动态变化的过程，大家主要看ST-T段，如果大家是参加考试，一般都会给你一个急性期“S-T段抬高”的心电图。
故事：老婆好好的，老公受伤了！
这个图片有点大，大家可以点开放大

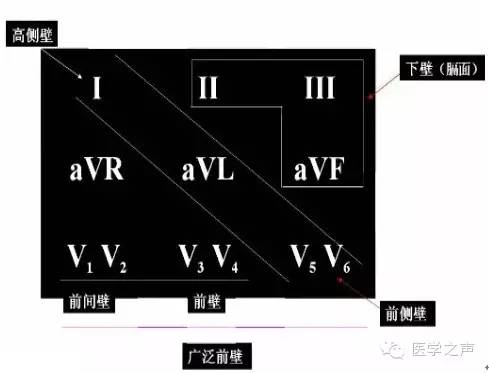

关于心梗定位问题：
如果异常出现在哪个导联上面，我们就可以按照下面图片进行定位。
心电一共有仨波，PQRST。
ST段一架桥，平平一线可略坡。
1、2高3，3高5。其余上下差1个。①
电轴左偏老大好，老三无能走下坡。②
左大V5二十五，右大V1整十个。③
心房扑动波浪起，房颤无P锯齿波。④
若问心梗看Q宽，保证超过1小格。⑤
ST迎风红旗展，透壁心梗是楚歌。⑥
ST下移还能救，救不及时变大Q。⑦
房早形态似正常，提早出现一组波。⑧
室早高大又宽阔，也可倒置形态恶。⑨
一度阻滞P－R长，别的波型没的说。
2.1阻滞波距缩，直至脱落一组波。⑩
2.2阻滞波距好，突然脱落一组波。(11)
三度阻滞叫脱节，房室分家难搓和。(12)
本来主波上下分，左前阻滞倒个个。(13)
右房肥大P波尖，左房肥大P波宽。(14)
室上速本不见P，主波规整且匀齐。(15)
左束阻滞宽V5，右束阻滞宽V1。(16)
再过复杂不常考，话说多了不好记。
口诀注释：
①“格”是指心电图纸上最小的小格，小格的高和宽都是1毫米。常规看心电图都是指小格说的。ST段在V1、V2可高3个小格，V3可高5个小格。其余上抬不能超1个小格，压低也不能超1个小格。
②电轴左偏时，Ⅰ导联主波是向上的(老大好)。Ⅲ导联主波是向下的。(假若右偏则刚好相反，记住了吗？)
③左室大时，V5导联R波超过25个小格。右室大时，V1导联R波超过10个小格。④心房扑动时，P波是一串串的，呈匀齐好看的波浪状。房颤时无P波而代之以不规则锯齿波，R－R间距约对不等。
⑤心梗时，若有Q波，则Q波宽度必须大于或等于1个小格。
⑥如果Q波不典型，这时候你可看到ST段与T波前支融合呈单向曲线，很象一面展开的红旗。
⑦轻的心梗梗死范围只限于心内膜下，不到心室壁厚度的一半，这时心电图上ST段不是升高而是压低的，并且见不到Q波，但如果救治不当，就变成透壁性心梗了，就有大Q波了。
⑧房早的波形略有变化，只是突然提前出现一个，且后面有一个间歇，注意与窦性心律不齐鉴别。
⑨室早最好认，是提早出现的宽大QRS－T波群。主波向上向下都可。
⑩2度一型房室传导阻滞主波间距逐渐缩短(但P－R间期是逐渐延长的)，直至脱落一组QRS波，只剩一个孤独的P波，寂寞想哭。如此往复。
11、2度二型房室传导阻滞主波间距是正常的，突然掉了一个牙，也不知疼不疼。
12、三度房室传导阻滞也叫房室脱节或房室分离。心房的P波与心室的QRS波绝对无关，真是大路朝天，各走半边。
13、正常情况下(心电轴不偏)，Ⅱ、Ⅲ、AVF主波是向上的，左束支前分支阻滞时，Ⅱ、Ⅲ、AVF都向下了。
14、P波的高度代表右房，宽度代表左房。正常P波高不超过2个半小格(即0.25毫伏)，宽也不超过2个半小格(即0.11秒)。
15、室上性心动过速心律绝对匀齐且快速，只是不见P波。
16、正常QRS波群宽度不超2个半小格(即0.10秒)，左束支阻滞时V5导联QRS波宽度往往超过3个小格(即0.12秒)，右束支阻滞时，V1导联QRS宽度大于3个小格。记住：V1代表右室，V5代表左室。
心电图速读歌诀11步
用眼扫扫律和率，再看传导和间期；
三查旁路预激征，四测高低ST；
五审丢R病理Q，六观T波形变异；
七辨室大左或右，八诊房大Ⅱ、V₁P；
九品轴向左中右，可看aVF和Ⅰ；
排除他因第十步，联系临床莫忘记。
用眼扫扫律和率
就是拿到心电图后，第一眼先看心律齐不齐，心率是多少。
一般的心率计算方法是，60除以一个P-P间期(或R-R间期)的秒数。
最开始读心电图，可能需要借助圆规或者尺子等工具，或者数格子，但看多了的“老手”是可以一眼看出来心律齐不齐，心率多少的。
再看传导和间期
看完了心律和心率之后，再看看有无房室传导阻滞，看P-P间期(也有人习惯看R-R间期或者其他，每个人习惯不同)是否相同，这个也是扫一眼可以很容易看出来的东西。同时，也要注意PR间期、QT间期等。
三查旁路预激征
这句话很好理解了，就是看有无旁路，存不存在预激综合征。一个比较好看出来的是预激综合征一般在QRS波前会有个delta波。当然也不是所有类型都有delta波，比如LGL综合征(短PR综合征)就没有。
四测高低ST
五审丢R病理Q，六观T波形变异
这两句意思是，检查下有没有丢R波，有没有病理性Q波，有没有T波变异型。
R波是心室的除极波，有些心梗是以R波丢失为特征的，因此应该注意；
病理性Q波大家都很熟悉了，也同样用于诊断心肌梗死，也能用来评估定位；
独立的T波变异并不容易诊断，导致T波变异的情况也很多，一般还是结合其他心电图表现综合分析。
七辨室大左或右，八诊房大Ⅱ、V₁P
这两句是说，判读是否存在心房肥大和心室肥厚，是左边还是右边。
最常见的，P波尖而高耸，即肺型P波，可能是右心房肥大；QRS电压增高，可能是心室肥厚。
九品轴向左中右，可看aVF和Ⅰ
判断心电轴，这个大家应该都听过一句口诀：尖对尖，向右偏，口对口，向左走。值得一提的是，课本上用的是I导联和III导联对比，但是近年有学者建议采用aVF和I导联对比比较好，因此，这里用的是aVF和I导联。
排除他因第十步，联系临床莫忘记
最后就是排除啦，最重要的是联系临床！
