wincc报表日报表实例_WINCC一起学-VBS读取变量归档--五 日报表示例

10.1 简介

本来应该早就把这个写出来，可是报表的界面不知道如何设计，前两天帮人做了一个报表，正好有日报表和月报表，这次把日报表写一下，然后再说一下月报表，算是结束，总算没有烂尾。

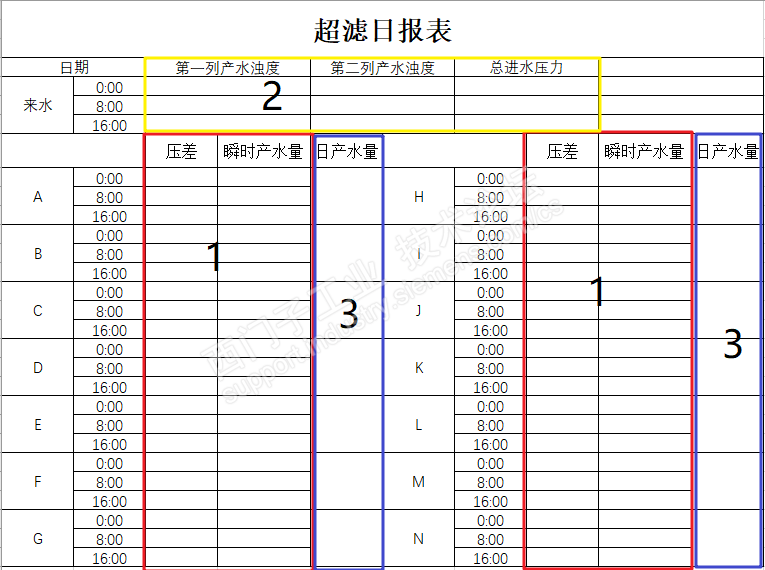

这个报表的界面如下图：

10.2 思路介绍

根据表格格式，由于全部的变量没有统一的规律，根据有规律的变量，报表分三次查询，第一次查询为压差和瞬时产水量(红色框)，然后查询来水的几个参数(黄色框)，最后计算日产水量。查询完成后，通过数据集里面的ValueID的变化判断变量是否结束，然后进行表格的列换行。

日期选择使用下拉框，报表的显示使用微软的Spreadsheet控件，开始用的是别的控件，后来发现表格很大的时候，容易出现画面卡死现象，最后还是用了这个控件，关于该控件的使用，这里不再详细解释，基本用法很简单，看下面的脚本就行，如果有不明白，可以留言，或者以后专门再说一下。

脚本里面使用的控件名称和作用如下；

名称：cbbYear；作用：组合框，选择年份

名称：cbbMonth；作用：组合框，选择月

名称：cbbDay；作用：组合框，选择日

名称：TXT_STAT；作用：静态文本，显示脚本执行状态。

名称：控件2；作用：Spreadsheet控件，显示报表。

10.3 脚本：

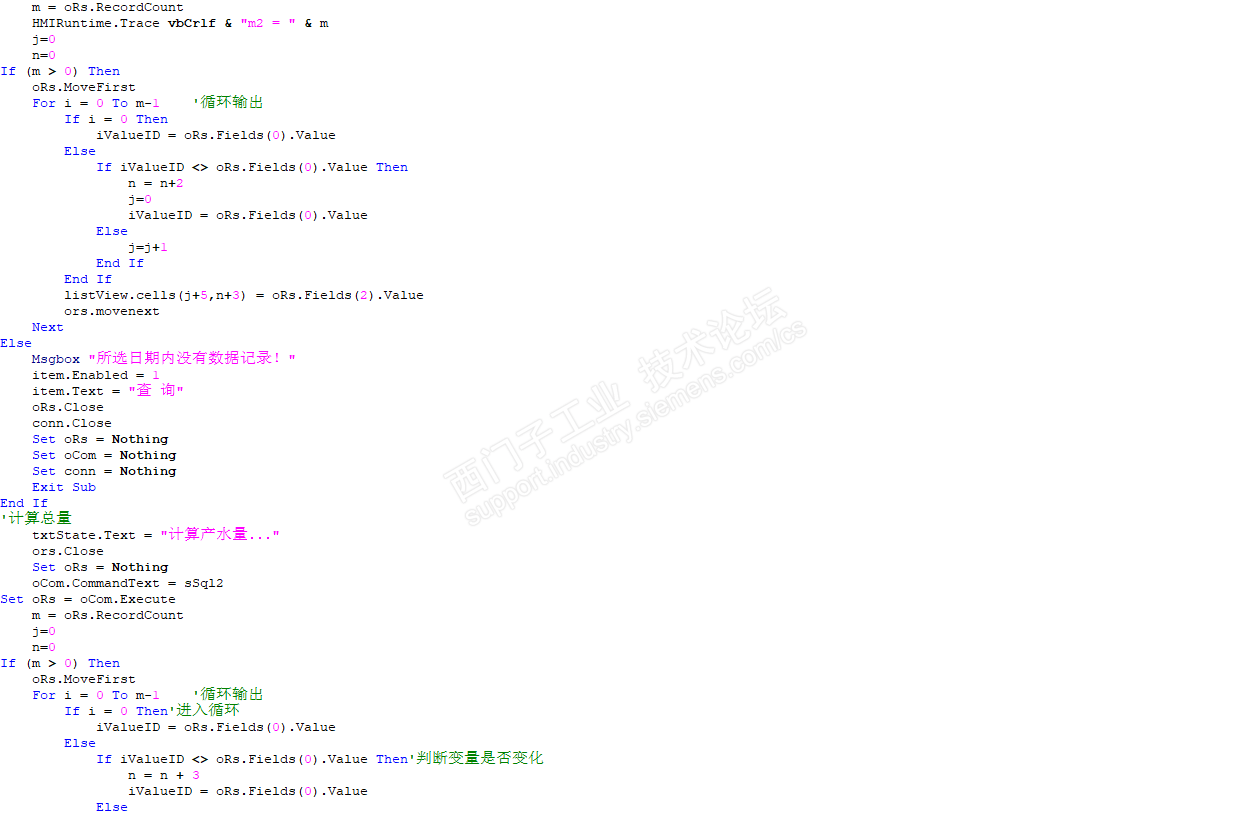

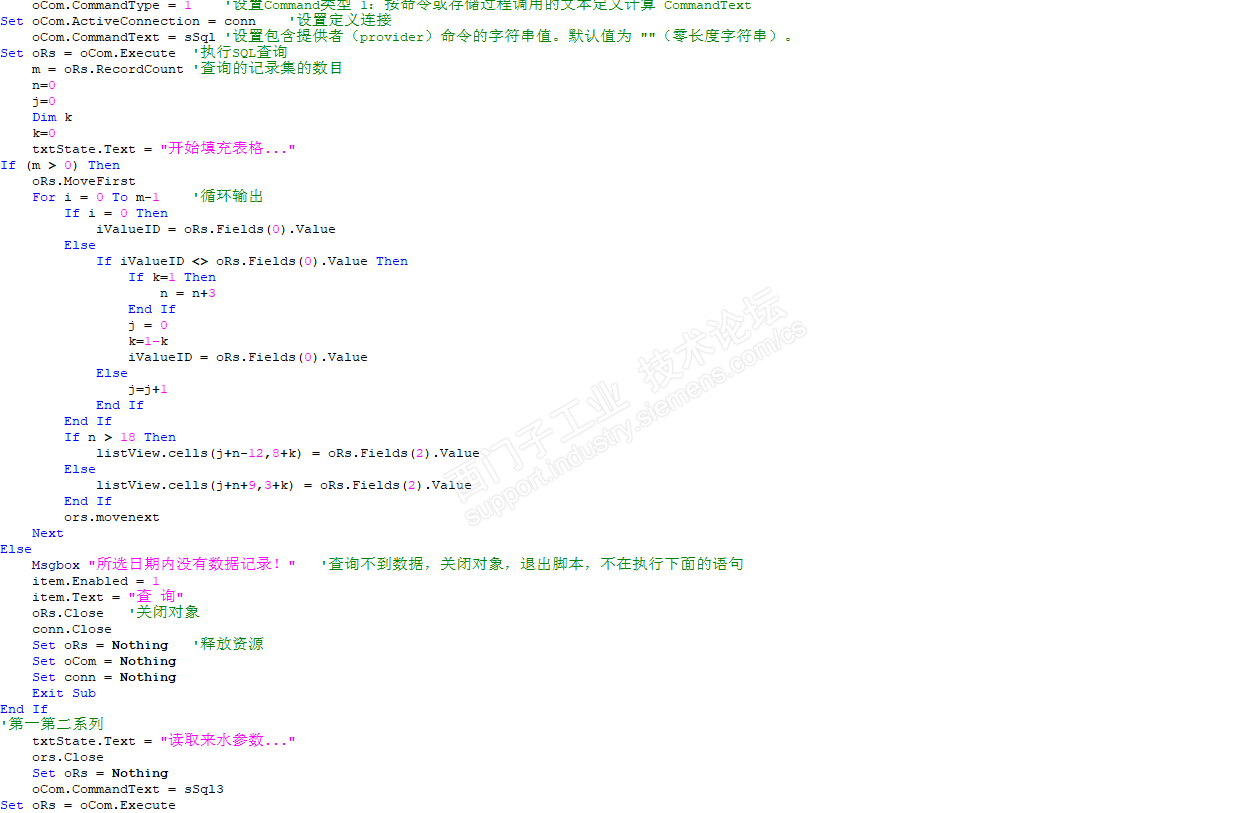

脚本较长，分了好几个图片进行显示，脚本有些

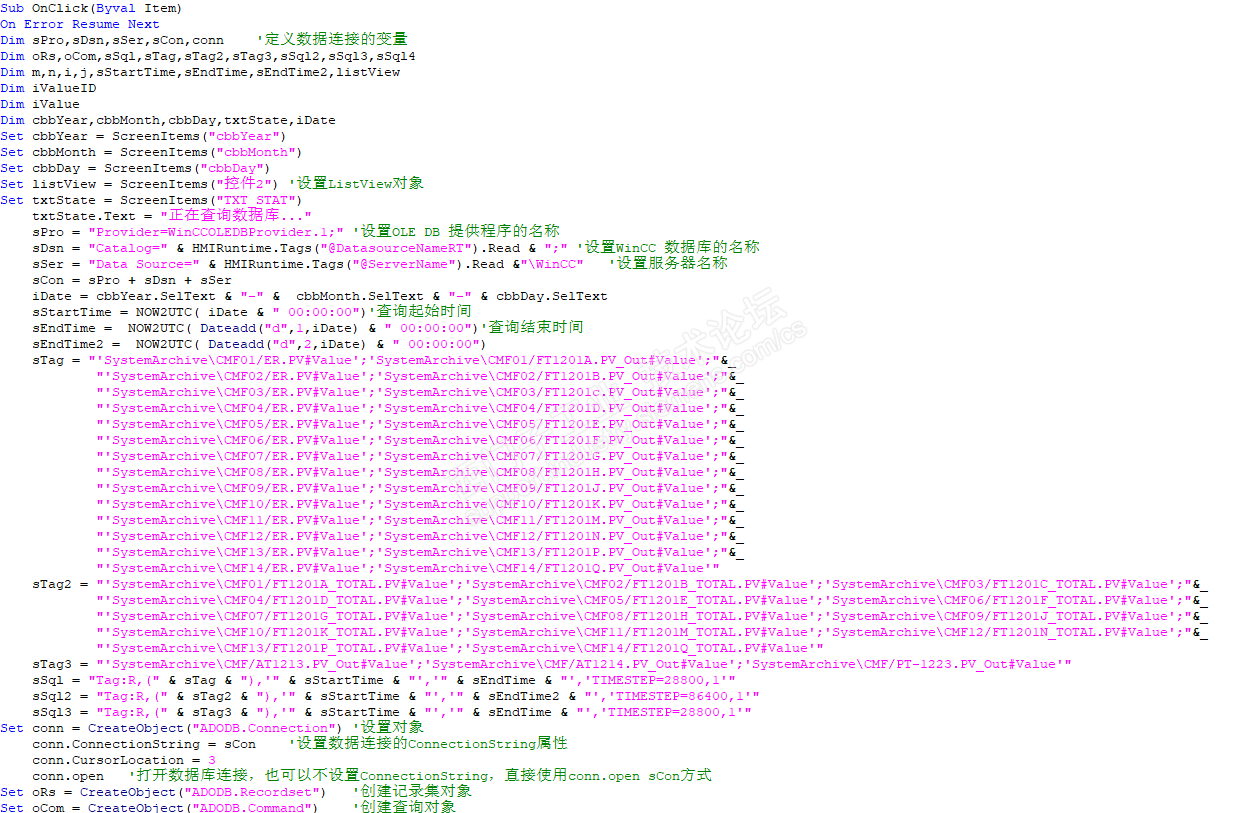

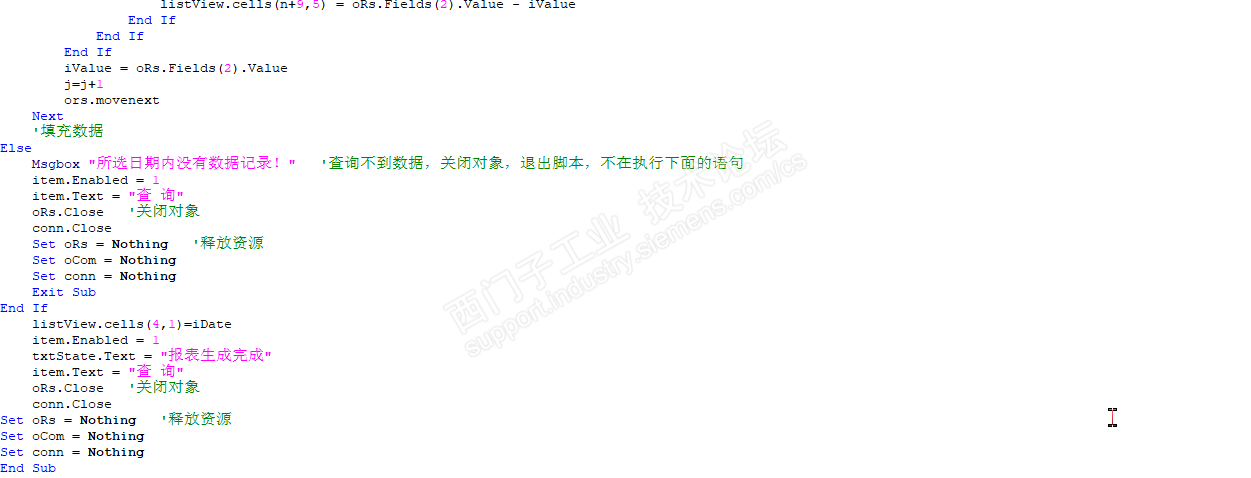

完整的脚本如下：

脚本有些冗长，可以再进行简化的，如果报表的填表有规律，变量不是特别多的话，脚本能少很多。下面是运行测试效果。
