多智能体粒子环境(Multi-Agent Particle Env)食用指南--从入门到入土
0.项目地址：#
环境列表#
| 代码中的环境名称 | 沟通 | 竞争 | 描述 |
|---|---|---|---|
| simple | N | N | 单个智能体看到地标位置，根据它与地标的接近程度进行奖励。不是多智能体环境——用于调试策略。 |
| simple_adversary.py | （物理欺骗） | N | 是 1 个对手（红色），N 个优秀智能体（绿色），N 个地标（通常 N=2）。所有智能体都会观察地标和其他智能体的位置。一个地标是“目标地标”（绿色）。好的智能体根据其中一个与目标地标的接近程度进行奖励，但如果对手靠近目标地标，则获得负面奖励。对手根据它与目标的接近程度获得奖励，但它不知道哪个地标是目标地标。因此，优秀的智能体必须学会“拆分”并覆盖所有地标以欺骗对手。 |
| simple_crypto.py （秘密交流） | 是 | 是 | 两个好智能体人（爱丽丝和鲍勃），一个对手（夏娃）。Alice 必须通过公共频道向 bob 发送私人消息。Alice 和 bob 会根据 bob 重建消息的程度获得奖励，但如果 eve 能够重建消息，则获得负面奖励。Alice 和 bob 有一个私钥（在每集开始时随机生成），他们必须学会使用它来加密消息。 |
| simple_push.py （远离） | N | 是 | 1 个智能体、1 个对手、1 个地标。智能体根据与地标的距离进行奖励。如果对手靠近地标，并且智能体远离地标，则它会得到奖励。因此，对手学会将智能体推离地标。 |
| simple_reference.py | 是 | N | 2 个智能体，3 个不同颜色的地标。每个智能体都想到达他们的目标地标，只有其他智能体知道。奖励是集体的。因此，智能体必须学会传达另一个智能体的目标，并导航到他们的地标。这与 simple_speaker_listener 场景相同，其中两个智能体同时是说话者和听众。 |
| simple_speaker_listener.py （合作交流） | 是 | N | 与 simple_reference 相同，除了一个智能体是不动的“说话者”（灰色）（观察其他智能体的目标），另一个智能体是听者（不能说话，但必须导航到正确的地标）。 |
| simple_spread.py （合作导航） | N | N | N 个智能体，N 个地标。根据任何智能体与每个地标的距离对智能体进行奖励。如果智能体与其他智能体发生冲突，则会受到惩罚。因此，智能体必须学会在避免碰撞的同时覆盖所有地标。 |
| simple_tag.py （捕食者-猎物） | N | 是 | 捕食者-猎物环境。好的智能体（绿色）速度更快，并且希望避免被对手（红色）击中。对手速度较慢，并希望打击优秀的智能体。障碍物（大黑圈）挡住了去路。 |
| simple_world_comm.py | 是 | 是 | 在论文随附的视频中看到的环境。与 simple_tag 相同，除了 (1) 有食物（蓝色小球），好智能体会因为靠近而获得奖励，（2）我们现在有“森林”，可以将智能体隐藏在里面，从外面看不到；(3)有一个“领导对手”，可以随时看到智能体人，并可以与其他对手沟通，帮助协调追击。 |
如果从头开始就按下面步骤来，不要跳。
1.创建虚拟环境#

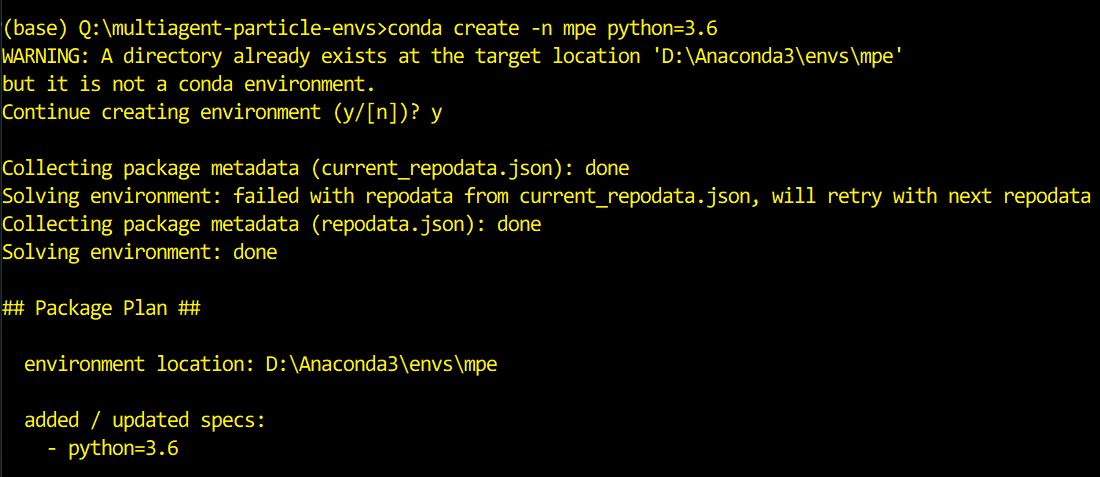

指令格式：conda create -n env_name python=x.x
输入：
conda create -n mpe python=3.6
安装环境默认路径在 Anaconda 目录下的 envs 里面，如图：一路点Yes

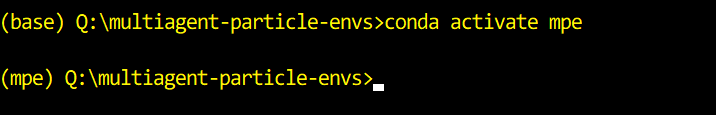

2.激活虚拟环境#
conda activate mpe
从base环境进入mpe项目环境，后面的依赖包会下载到项目环境里，避免与其他项目冲突出现版本问题。
3.下载相关依赖包#
注意版本问题，新版本gym会报错“prng模块的缺失”，pyglet版本太高也会报错。
依赖包版本如下（能正常跑的）：
Python =3.6 gym=0.10.5 tensorflow = 1.14.0 numpy =1.19.5 pyglet = 1.5.9
输入：
pip install gym==0.10.5 tensorflow==1.14.0 pyglet==1.5.9
4.安装openAI的Multiagent-particle-envs#
进入“multiagent-particle-envs”目录，安装环境（最后的点 . 不要漏了）：
pip install -e.
5.测试环境：#
python bin/interactive.py --scenario simple.py

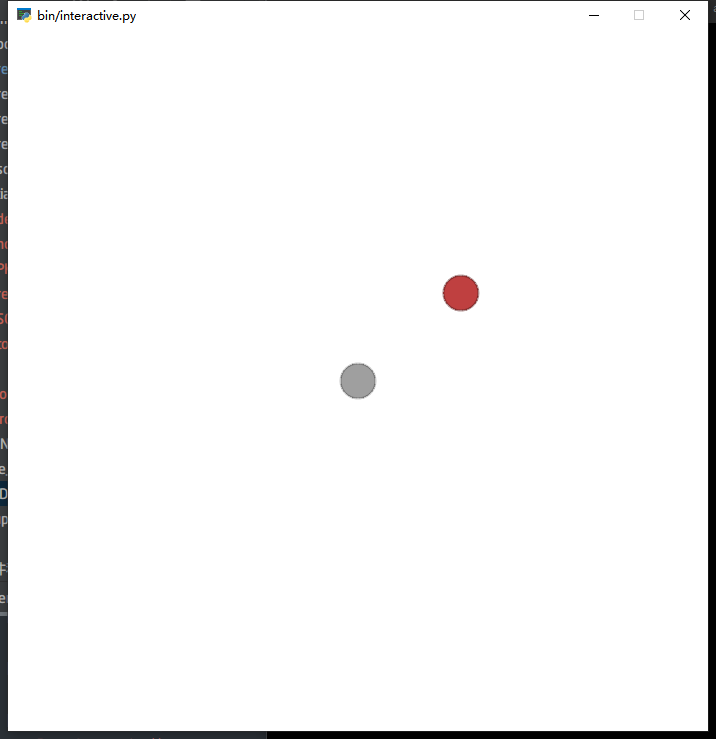

成功的话得到如下画面：
说明包版本啥的没有问题，可以继续。
6. 安装openAI的maddpg算法#
-

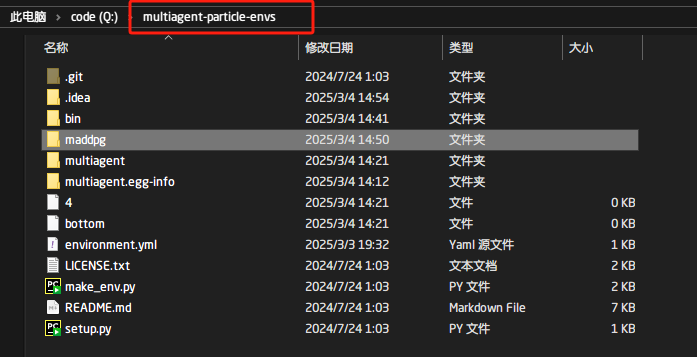

下载克隆maddpg开源项目文件openai/maddpggithub.com到mpe的同一目录下，目录结构如图：
-
进入
maddgp目录：
- 安装
pip install -e.
-
测试

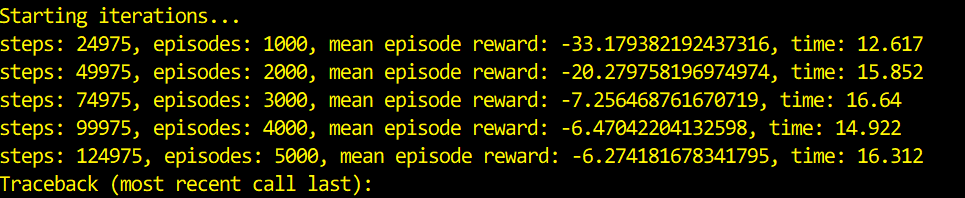

安装完成后，输入如下代码进行测试
cd experiments python train.py --scenario simple以下画面说明成功：按
ctrl+c命令行终止

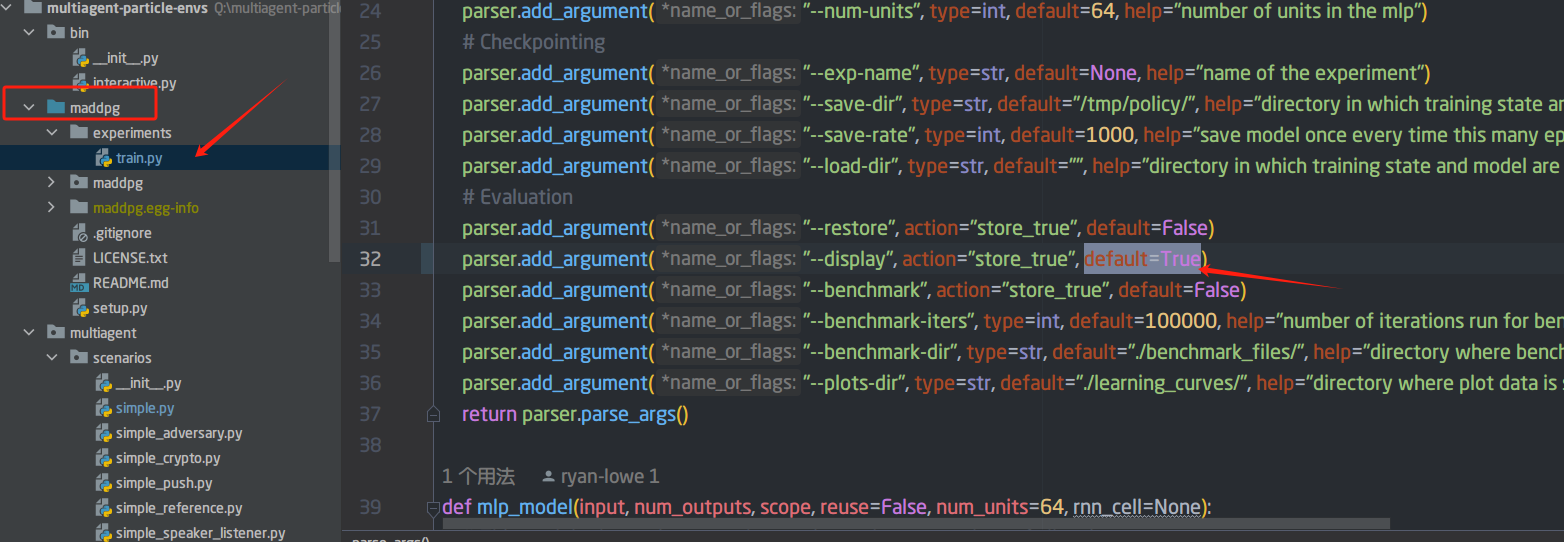

- 开可视化
找到
maddpg->experiments->train.py中，找到display可视化属性，改为True即可看见训练过程

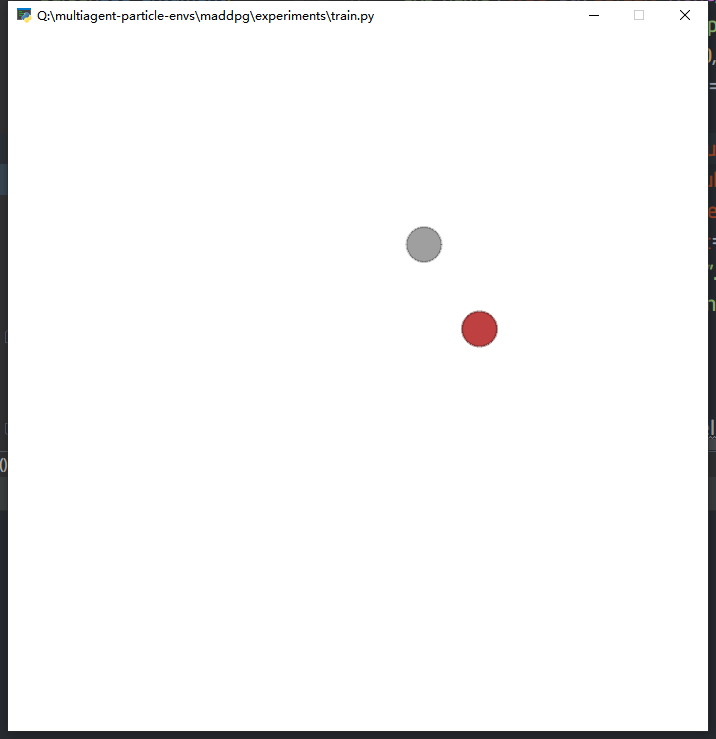

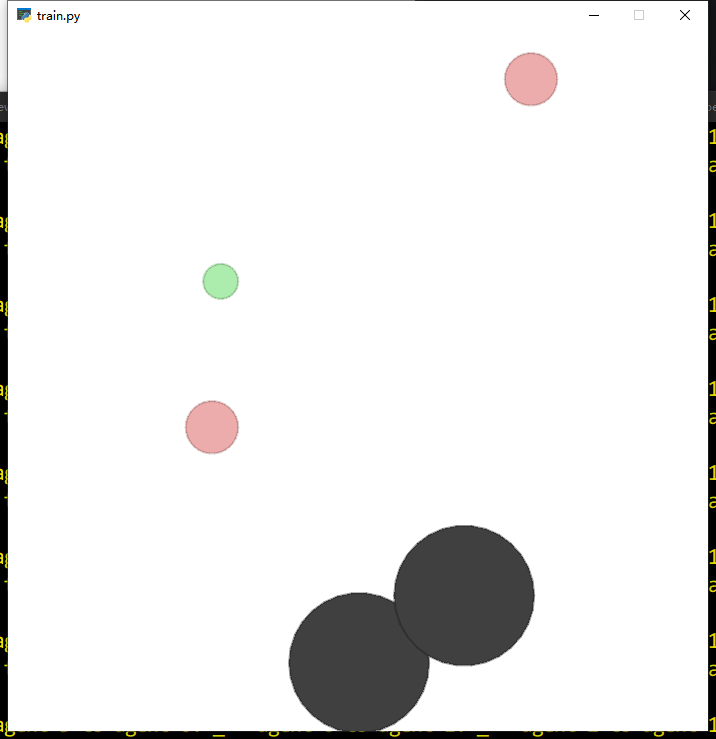

如下图说明成功：
7.切换其他环境#
在maddpg/experiments文件夹下运行如下代码：
cd experiments
python train.py --scenario simple_tag
如果要可视化，后面加上display属性：
python train.py --scenario simple_tag --display

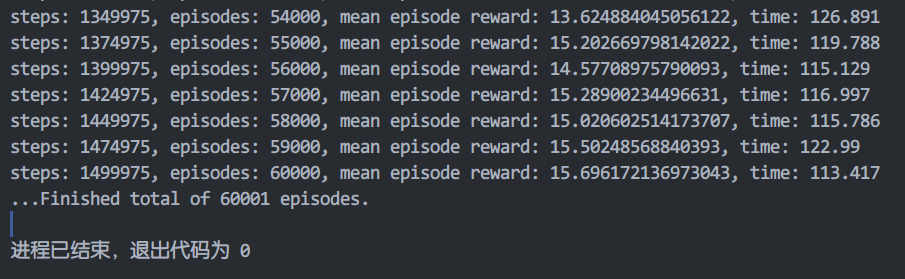

训练完：默认episodes: 60000

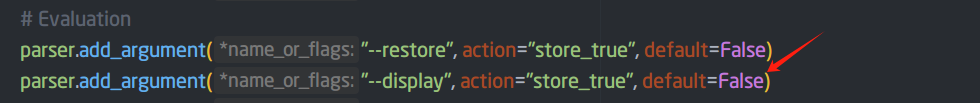

注意：第一次训练时display一定得设置为false，第二次运行train.py时才能导入第一次跑完存储的模型进行可视化。
--display: 展示训练结果, 但不继续训练 (默认: False)
不然会报错：
以上就完成了环境配置。其他的遇到文件夹路径、包导入之类的基本问题，可以自行查阅解决。
8.命令参数说明#
主要剖析simple_tag环境
环境选项#
--scenario: 选择多智能体环境场景脚本名称（如simple_tag.py）(默认:"simple")--max-episode-len：单个episode的最大步长，超过此步长会强制终止 (默认:25)--num-episodes：总训练episode数量 (默认:60000)--num-adversaries: 环境中的adversary数量 (默认:0)（需与场景脚本中定义的一致）--good-policy: 环境中good policy算法(默认:"maddpg"; 选项: {"maddpg","ddpg"})--adv-policy: 环境中adversary policy算法(默认:"maddpg"; 选项: {"maddpg","ddpg"})
关键点：#
--num-adversaries必须与场景脚本（如simple_tag.py）中定义的对抗者数量一致，否则策略分配会出错，导致曲线收敛可能达不到预期效果。--good-policy和--adv-policy指定不同类别智能体的算法，默认为maddpg。
核心训练参数#
--lr: Adam优化器的学习率 (默认:1e-2)，如果学习率过高，可能导致策略更新不稳定；过低则学习缓慢。--gamma: 奖励折扣因子(discount factor) (默认:0.95)，这可能影响长期奖励的累积。如果任务需要更长期的规划，可能需要更高的gamma。--batch-size: 从经验回放池中采样的批量大小 (默认:1024)，较大的批次可能影响更新的稳定性，尤其是在初期训练阶段。--num-units: 神经网络隐藏层的单元数 (默认:64)
保存#
--exp-name: 实验名称，用于保存结果的文件名前缀 (默认:None)--save-dir: 模型保存目录 (默认:"/tmp/policy/")--save-rate:每完成多少个episode保存一次模型 (默认:1000)--load-dir: 预训练模型加载目录 (默认:"")
评估#
--restore: 恢复在load-dir的训练结果, 并且继续训练 (默认:False)--display: 是否实时渲染环境（训练时可视化）, 但不继续训练 (默认:False)--benchmark: 是否进入评估模式（不训练，仅测试策略性能，保存结果到benchmark-dir文件夹 (默认:False)--benchmark-iters: 执行基准评估的训练周期 (默认:100000)--benchmark-dir: 存放基准数据的目录 (默认:"./benchmark_files/")--plots-dir: 存放训练曲线的目录 (默认:"./learning_curves/")
(1) None_rewards.pkl#
- 数据类型：列表（
final_ep_rewards）。 - 具体内容：
- 每个元素表示训练过程中 每间隔
save_rate个 episodes 的平均总奖励。 - 例如，若
save_rate=100，则列表中第i个元素对应第i*100个 episodes 的平均总奖励。
- 每个元素表示训练过程中 每间隔

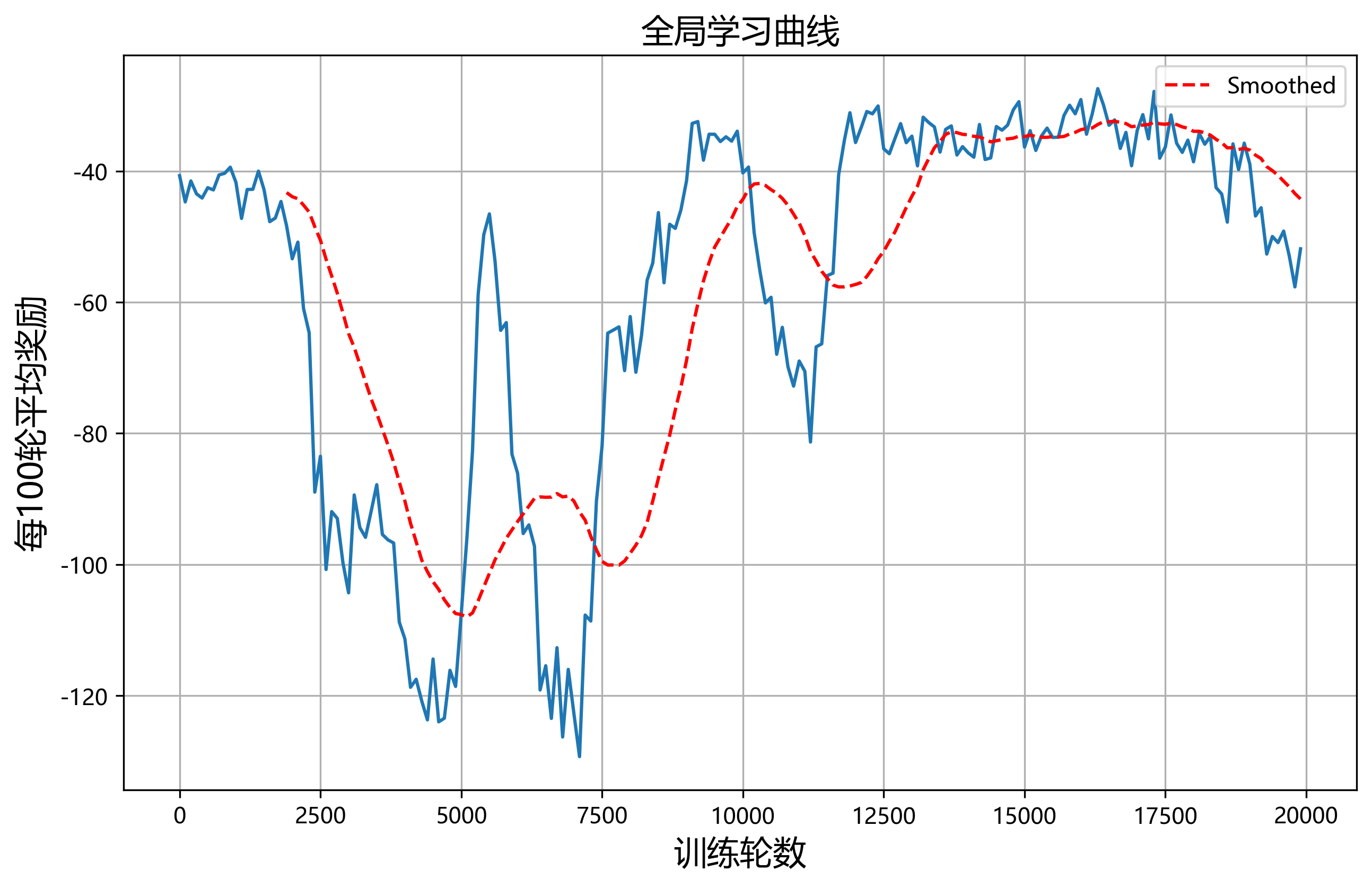

- 用途：用于绘制 全局学习曲线，反映整体策略的收敛性和性能变化。

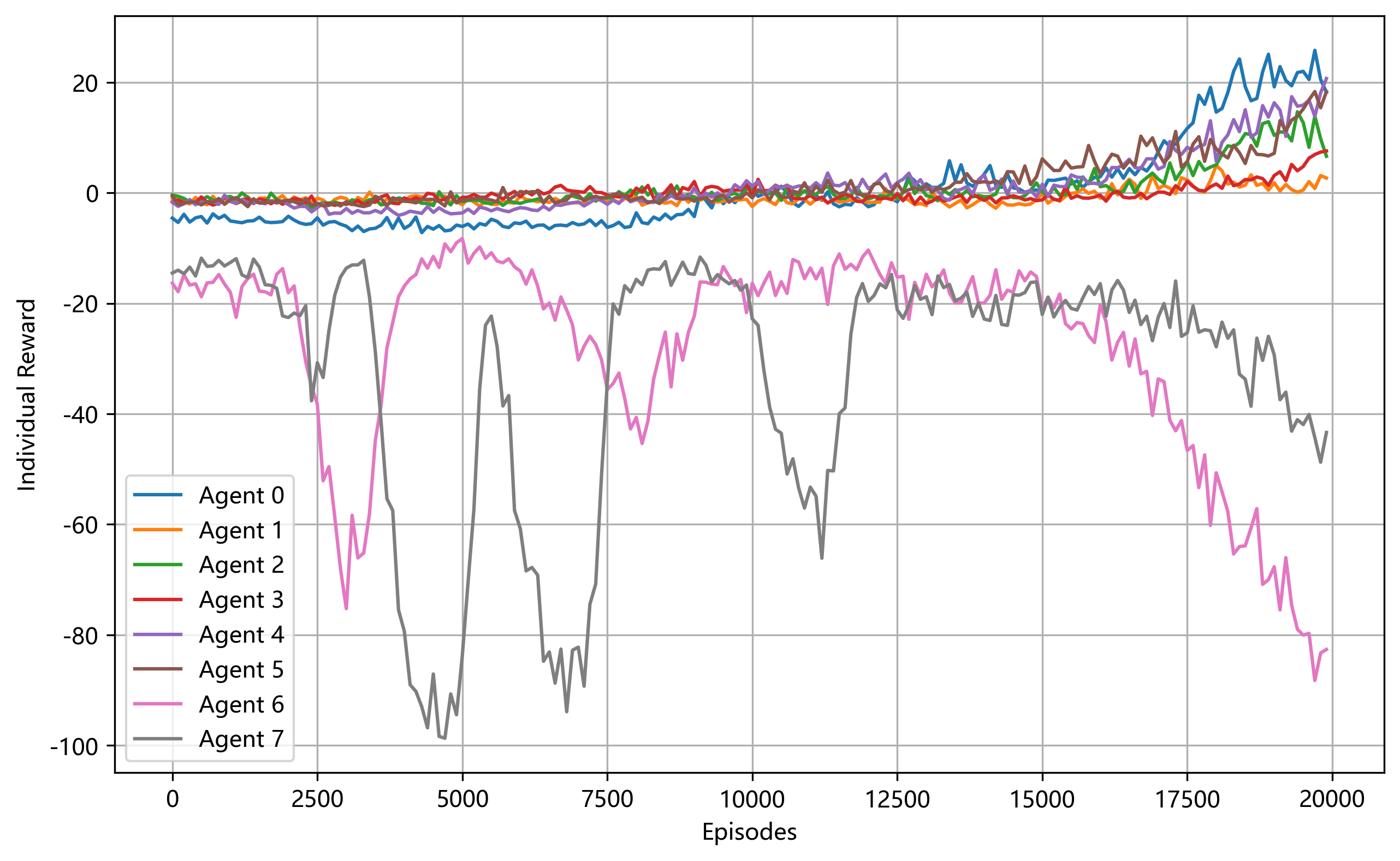

(2) None_agrewards.pkl#
-
数据类型：列表（
final_ep_ag_rewards）。 -
具体内容：
-
每个元素表示训练过程中 每个智能体在间隔
save_rate个 episodes 内的平均奖励。 -
例如，若有 3 个智能体，
save_rate=100，则列表中元素顺序为：[智能体1的第100轮平均奖励, 智能体2的第100轮平均奖励, 智能体3的第100轮平均奖励, 智能体1的第200轮平均奖励, ...]
-
-
用途：用于分析 各智能体的独立学习曲线，观察协作或竞争行为对个体奖励的影响。
Demo#
-
进行训练
python train.py --scenario simple_push --num-episodes 1000000 --exp-name exp1 --save-dir dir -
训练结果可视化
python train.py --scenario simple_push --load-dir dir --display -
继续训练
python train.py --scenario simple_push --load-dir dir --restore --num-episodes 80000
9.代码注释#
训练文件train.py#
1. 神经网络模型定义 (mlp_model)#
def mlp_model(input, num_outputs, scope, reuse=False, num_units=64, rnn_cell=None):
"""
定义一个2层全连接神经网络
:param input: 输入张量（观测状态）
:param num_outputs: 输出层维度（对应动作空间）
:param scope: 变量作用域名称（用于区分不同Agent的网络）
:param reuse: 是否重用变量（用于共享参数）
:param num_units: 隐藏层单元数（通过--num-units参数指定）
"""
with tf.variable_scope(scope, reuse=reuse):
out = layers.fully_connected(input, num_units, tf.nn.relu) # 第一层：64单元，ReLU激活
out = layers.fully_connected(out, num_units, tf.nn.relu) # 第二层：64单元，ReLU激活
out = layers.fully_connected(out, num_outputs, None) # 输出层：线性激活
return out
结构示意图：
输入层(obs_dim) -> 隐藏层(64) -> 隐藏层(64) -> 输出层(action_dim)
2. 环境创建 (make_env)#
def make_env(scenario_name, arglist, benchmark=False):
"""
根据场景名称创建多智能体环境
:param scenario_name: 场景脚本名称（如simple_tag）
:param arglist: 命令行参数
:param benchmark: 是否为评估模式（影响环境是否返回基准数据）
"""
from multiagent.environment import MultiAgentEnv
import multiagent.scenarios as scenarios
# 动态加载场景脚本（如simple_tag.py）
scenario = scenarios.load(scenario_name + ".py").Scenario()
world = scenario.make_world() # 调用场景的make_world方法创建世界
# 根据模式创建环境
if benchmark:
env = MultiAgentEnv(world, scenario.reset_world, scenario.reward,
scenario.observation, scenario.benchmark_data)
else:
env = MultiAgentEnv(world, scenario.reset_world, scenario.reward,
scenario.observation)
return env
3. 智能体训练器初始化 (get_trainers)#
def get_trainers(env, num_adversaries, obs_shape_n, arglist):
"""
为每个智能体创建对应的训练器（MADDPGAgentTrainer）
:param env: 环境对象
:param num_adversaries: 对抗者数量（通过--num-adversaries指定）
:param obs_shape_n: 所有智能体的观测空间形状列表
:param arglist: 命令行参数
"""
trainers = []
model = mlp_model # 使用的神经网络模型
# 为对抗者创建训练器（使用adv-policy参数）
for i in range(num_adversaries):
trainers.append(MADDPGAgentTrainer(
name="agent_%d" % i,
model=model,
obs_shape=obs_shape_n,
act_space=env.action_space[i],
agent_index=i,
arglist=arglist,
local_q_func=(arglist.adv_policy == 'ddpg') # 若为DDPG则使用局部Q函数
))
# 为合作者创建训练器（使用good-policy参数）
for i in range(num_adversaries, env.n):
trainers.append(MADDPGAgentTrainer(
name="agent_%d" % i,
model=model,
obs_shape=obs_shape_n,
act_space=env.action_space[i],
agent_index=i,
arglist=arglist,
local_q_func=(arglist.good_policy == 'ddpg')
))
return trainers
关键逻辑：
- 前
num_adversaries个Agent被标记为对抗者，使用adv-policy参数指定的算法。 - 剩余Agent为合作者，使用
good-policy参数。
4. 主训练循环 (train)#
def train(arglist):
with U.single_threaded_session(): # 创建TensorFlow单线程会话
# 环境初始化
env = make_env(arglist.scenario, arglist)
obs_shape_n = [env.observation_space[i].shape for i in range(env.n)]
# 训练器初始化（区分对抗者和合作者）
num_adversaries = min(env.n, arglist.num_adversaries)
trainers = get_trainers(env, num_adversaries, obs_shape_n, arglist)
# TensorFlow变量初始化
U.initialize()
# 经验回放相关变量
episode_rewards = [0.0] # 累计奖励
agent_rewards = [[0.0] for _ in range(env.n)] # 每个Agent的独立奖励
# 主循环
obs_n = env.reset()
episode_step = 0
train_step = 0
while True:
# 1. 获取动作
action_n = [agent.action(obs) for agent, obs in zip(trainers, obs_n)]
# 2. 环境交互
new_obs_n, rew_n, done_n, info_n = env.step(action_n)
episode_step += 1
# 3. 存储经验
for i, agent in enumerate(trainers):
agent.experience(obs_n[i], action_n[i], rew_n[i],
new_obs_n[i], done_n[i], terminal)
# 4. 更新观察状态
obs_n = new_obs_n
# 5. 累计奖励记录
for i, rew in enumerate(rew_n):
episode_rewards[-1] += rew
agent_rewards[i][-1] += rew
# 6. Episode终止判断
if done or (episode_step >= arglist.max_episode_len):
obs_n = env.reset()
episode_step = 0
episode_rewards.append(0)
for a in agent_rewards:
a.append(0)
# 7. 网络更新（非评估模式下）
if not (arglist.display or arglist.benchmark):
for agent in trainers:
agent.preupdate() # 准备更新（如清空梯度）
for agent in trainers:
loss = agent.update(trainers, train_step) # 执行MADDPG的Actor-Critic更新
# 8. 定期保存模型
if terminal and (len(episode_rewards) % arglist.save_rate == 0):
U.save_state(arglist.save_dir, saver=saver)
print(f"当前进度: {len(episode_rewards)} episodes, 平均奖励: {np.mean(episode_rewards[-arglist.save_rate:])}")
# 9. 终止条件
if len(episode_rewards) > arglist.num_episodes:
# 保存最终奖励数据
with open(os.path.join(arglist.plots_dir, f"{arglist.exp_name}_rewards.pkl"), 'wb') as f:
pickle.dump(final_ep_rewards, f)
break
关键问题解答：对抗者是否生效？#
在 simple_tag.py 中定义的 num_adversaries = 3 需要与启动命令中的 --num-adversaries 3 匹配：
# 正确启动命令（必须显式指定）
python train.py --scenario simple_tag --num-adversaries 3 --good-policy maddpg --adv-policy maddpg
- 若未指定：训练器会将所有Agent视为合作者，导致对抗者策略错误。
- 正确指定时：第一个Agent使用对抗者策略，其余为合作者策略。
simple_tag文件#
1. 场景基类与核心定义#
from multiagent.core import World, Agent, Landmark
from multiagent.scenario import BaseScenario
class Scenario(BaseScenario):
"""
多智能体对抗场景基类，继承自 BaseScenario
核心功能：定义世界属性、智能体行为、奖励机制和观测空间
"""
2. 世界构建方法 make_world#
def make_world(self):
world = World() # 创建世界对象
# --- 世界属性设置 ---
world.dim_c = 2 # 通信维度（智能体间传递信息的向量长度）
# --- 智能体数量配置 ---
num_good_agents = 1 # 合作者（绿色）数量
num_adversaries = 3 # 对抗者（红色）数量
num_agents = num_adversaries + num_good_agents # 总智能体数 = 3+1=4
num_landmarks = 1 # 地标（障碍物）数量
# --- 初始化智能体 ---
world.agents = [Agent() for i in range(num_agents)] # 创建智能体列表
for i, agent in enumerate(world.agents):
agent.name = 'agent %d' % i # 智能体名称（agent 0~3）
agent.collide = True # 是否允许碰撞（True=实体碰撞生效）
agent.silent = True # 是否静默（True=不发送通信信号）
agent.adversary = True if i < num_adversaries else False # 前3个为对抗者
# --- 物理属性 ---
agent.size = 0.075 if agent.adversary else 0.05 # 对抗者尺寸稍大
agent.accel = 4.0 # 加速度（控制移动灵敏度的参数，值越大响应越快）
agent.max_speed = 1.3 # 最大移动速度（单位：仿真环境坐标系/步）
# !! 注意：以下代码存在问题，会导致覆盖已创建的智能体 !!
# 正确做法应直接修改已存在智能体的属性，而非重新创建
for i in range(num_adversaries):
agent = Agent() # 错误：这里重新创建了新的智能体实例
agent.adversary = True
agent.max_speed = 1.0 + 0.2 * i # 意图差异化速度但未正确实现
agent.accel = 3.0 + 0.5 * i
# --- 地标（障碍物）初始化 ---
world.landmarks = [Landmark() for i in range(num_landmarks)]
for i, landmark in enumerate(world.landmarks):
landmark.name = 'landmark %d' % i
landmark.collide = True # 地标是否可碰撞（True=智能体会被阻挡）
landmark.movable = False # 地标是否可移动
landmark.size = 0.2 # 地标尺寸（大于智能体尺寸，形成障碍）
landmark.boundary = False # 是否作为边界（False=普通障碍物）
self.reset_world(world) # 调用重置方法初始化状态
return world
3. 世界重置方法 reset_world#
def reset_world(self, world):
# --- 智能体颜色设置 ---
for i, agent in enumerate(world.agents):
# 对抗者红色 [0.85,0.35,0.35]，合作者绿色 [0.35,0.85,0.35]
agent.color = np.array([0.35,0.85,0.35]) if not agent.adversary else np.array([0.85,0.35,0.35])
# --- 地标颜色设置（灰色）---
for landmark in world.landmarks:
landmark.color = np.array([0.25, 0.25, 0.25])
# --- 随机初始位置与速度 ---
for agent in world.agents:
agent.state.p_pos = np.random.uniform(-1, +1, world.dim_p) # 位置随机
agent.state.p_vel = np.zeros(world.dim_p) # 初始速度归零
agent.state.c = np.zeros(world.dim_c) # 通信信号归零
# 地标随机位置（边界内）
for landmark in world.landmarks:
if not landmark.boundary:
landmark.state.p_pos = np.random.uniform(-0.9, +0.9, world.dim_p)
landmark.state.p_vel = np.zeros(world.dim_p)
4. 奖励函数设计#
合作者奖励 agent_reward#
def agent_reward(self, agent, world):
rew = 0 # 初始化奖励
adversaries = self.adversaries(world) # 获取所有对抗者
# --- 碰撞惩罚 ---
if agent.collide:
for a in adversaries:
if self.is_collision(a, agent):
rew -= 10 # 被对抗者碰撞一次扣10分
# --- 边界惩罚 ---
def bound(x):
""" 越界惩罚函数，防止智能体逃离战场 """
if x < 0.9: return 0
if x < 1.0: return (x - 0.9) * 10 # 接近边界时线性惩罚
return min(np.exp(2 * x - 2), 10) # 超出边界时指数惩罚
for p in range(world.dim_p):
x = abs(agent.state.p_pos[p]) # 检查每个坐标轴是否越界
rew -= bound(x)
return rew
对抗者奖励 adversary_reward#
def adversary_reward(self, agent, world):
rew = 0
agents = self.good_agents(world) # 获取合作者（此处只有1个）
# --- 基于距离的奖励塑形（可选）---
if shape: # 当shape=True时启用
for adv in self.adversaries(world):
# 计算与最近合作者的距离，距离越近奖励越高（负值越小）
min_dist = min([np.linalg.norm(a.state.p_pos - adv.state.p_pos) for a in agents])
rew -= 0.1 * min_dist
# --- 捕获奖励 ---
if agent.collide:
for ag in agents:
if self.is_collision(ag, agent):
rew += 10 # 成功捕获合作者加10分
return rew
5. 观测空间构建 observation#
def observation(self, agent, world):
# --- 实体位置（相对坐标）---
entity_pos = []
for entity in world.landmarks: # 地标位置（障碍物）
if not entity.boundary:
entity_pos.append(entity.state.p_pos - agent.state.p_pos)
# --- 其他智能体信息 ---
comm = [] # 通信信号（本场景未使用）
other_pos = [] # 其他智能体相对位置
other_vel = [] # 其他智能体速度（仅合作者）
for other in world.agents:
if other is agent: continue # 排除自身
comm.append(other.state.c)
other_pos.append(other.state.p_pos - agent.state.p_pos)
if not other.adversary: # 只记录合作者的速度
other_vel.append(other.state.p_vel)
# 合并观测向量：[自身速度, 自身位置, 地标位置, 其他智能体位置, 合作者速度]
return np.concatenate([agent.state.p_vel] + [agent.state.p_pos] + entity_pos + other_pos + other_vel)

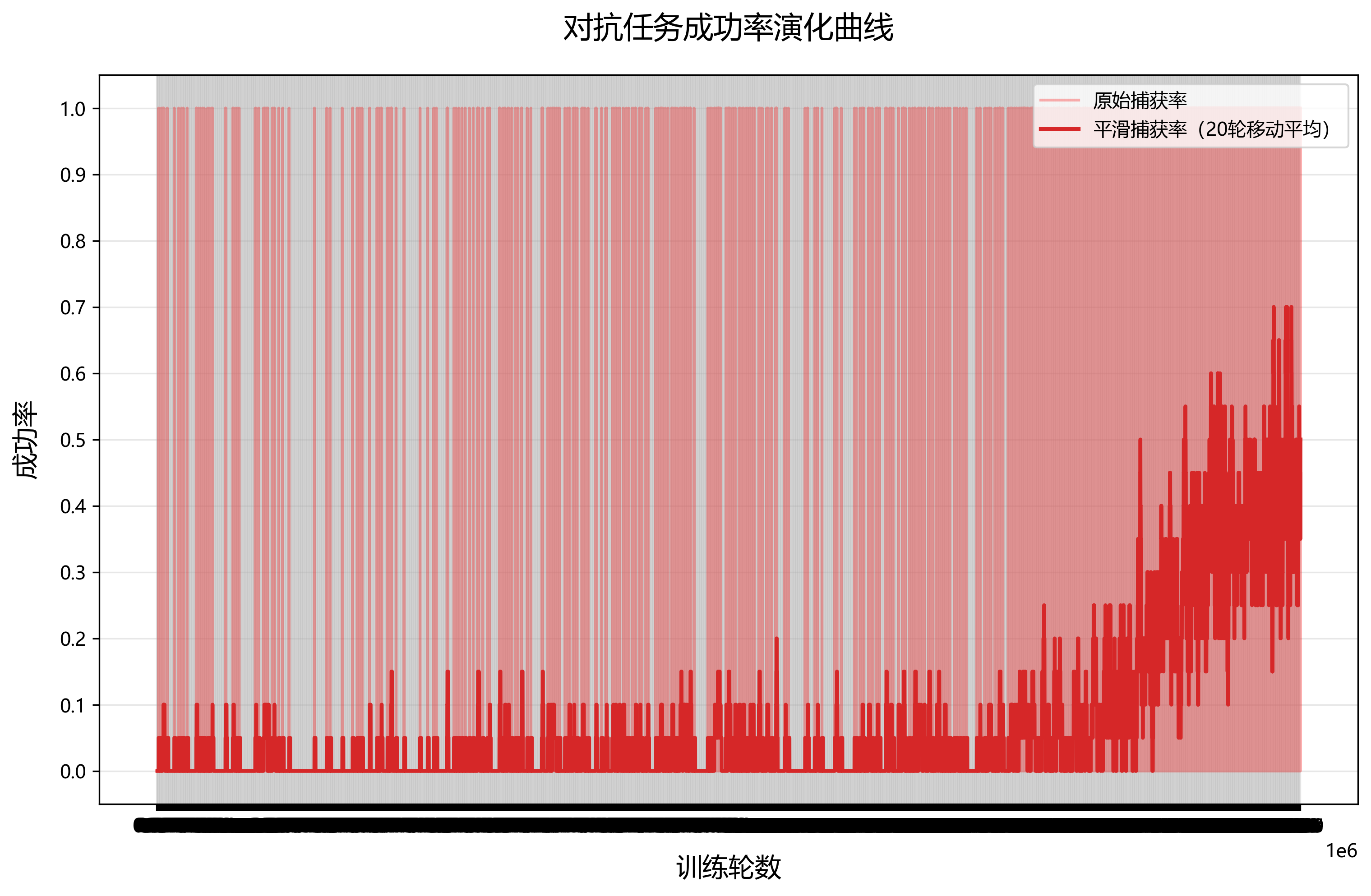

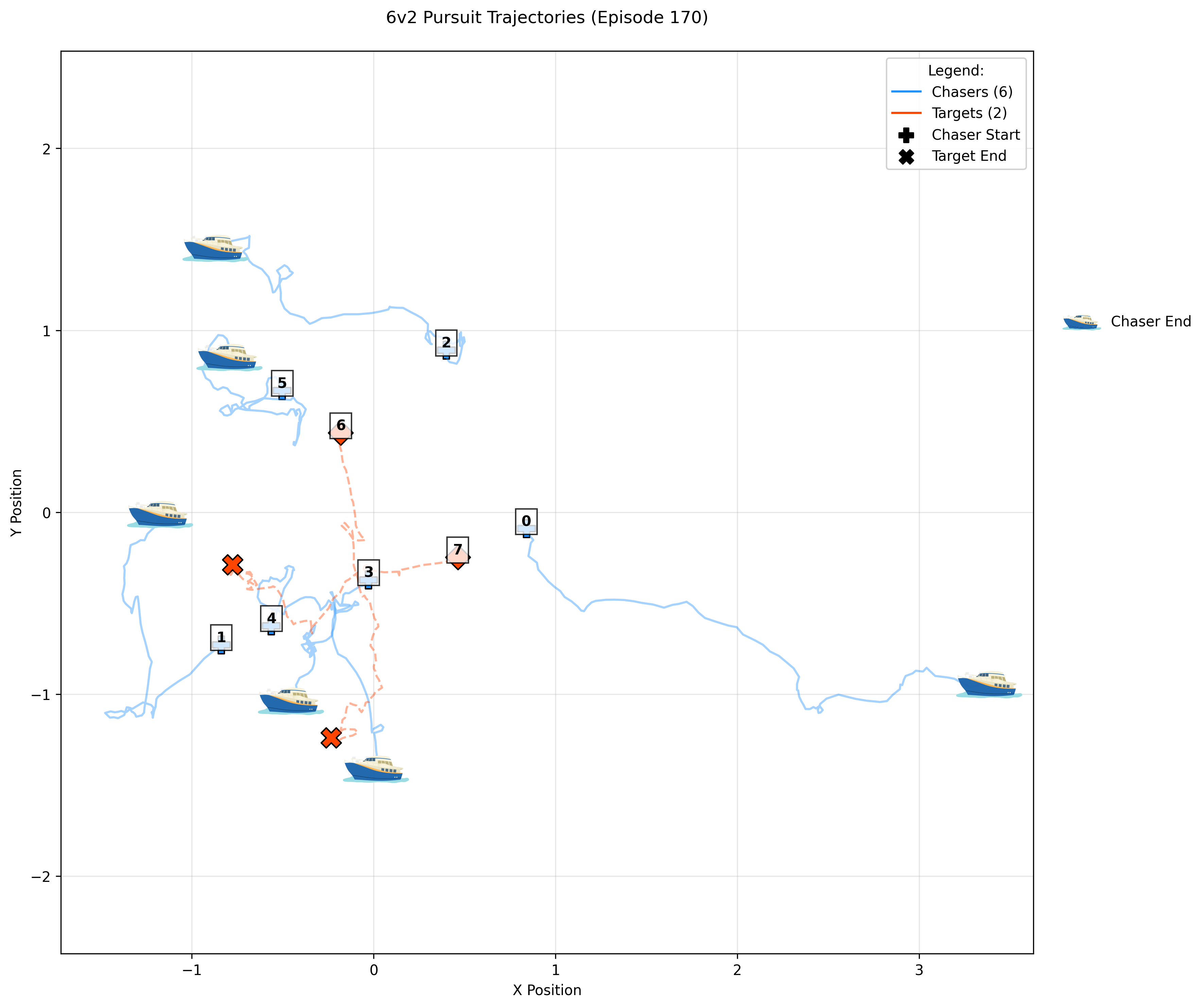

10.效果图（后续再补充）#
实验配置：#
6围捕2，障碍物：2
--num-episodes 20000 --max-episode-len 25 --lr 5e-5，其余默认
扫一扫
272
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
